全部
▼
热搜：
1079
0
本发明涉及一种脱磷剂及其应用；属于钢铁冶金技术领域。本发明开发的脱磷剂，解决了现有氧化钙基铁水预处理脱磷剂脱磷效率低、渣用量大、污染环境、不利于资源综合利用化的问题。本发明所开发的脱磷剂，以质量百分比计包括以下组分：FeOt：25～50％、CaO：20～45％、SiO2：15～30％、Na2O：2～10％、Al2O3：3～12％。该铁水脱磷剂熔融后在1300℃～1400℃温度下形成固相/液相共存的多相渣体系，其中固相是2CaO·SiO2物相，该物相能为铁水中氧化的磷提供富集的场所，使得该脱磷剂具有脱磷效果好、渣的用量少、完全不含氟、对环境污染小、且有利于脱磷渣综合利用的特点。
1005
0
本发明涉及一种锑冶金火法精炼除铅的除铅剂,特别适用于锑反射炉精炼除铅。它由锑与硅或硼或磷的含氧酸根所组成,分子式为SbnRm,式中m为锑化合价,R、n分别为硅或硼或磷的含氧酸根及其化合价。该除铅剂可通过水溶液反应或高温合成制取,工艺简单,操作容易。它直接加入反射炉精炼除铅,可使锑中的铅含量降至0.025%,解决了锑反射炉精炼不能深度除铅的技术难题,对合理利用锑资源有重大意义,且经济效益显著。
935
0
本发明公开了一种白钨矿及黑白钨混合矿的NaOH分解法。即将粒度小于74μm的白钨矿及黑白钨混合矿与NaOH、水混合置于高压釜内压煮1-3小时,同时加入逆反应抑制剂。本发明不仅使矿物分解率达到97%-99%,而且其设备为当前冶金化工领域中广泛使用的标准设备,其结构简单,易于加工制造;造价低,使用寿命长;易于大型化;设备占地面积小;易于操作,维修容易;成本低,生产能力大,生产效率高。
1126
0
本发明公开了一种自旋行星流化床,包括外筒、托板等,其中托板与外筒配合,该托板的中央连接一内筒且环周设有开口及连体于开口的导流片。本发明采用以托板上设置开口及导流片,并结合外筒而配以内筒、环形喷淋及喷液达到使流化球有一环形自旋行星运动轨道的技术方案,解决了因气流变化导致流化球的跳跃呈不稳定状态而严重影响除尘脱硫效果的难题。使本发明具有结构简单,能充分发挥流化球在气体同向斜向环形旋流作用下形成有向有序有律与旋动行星自循环,达到最大粘附微尘、有效除尘脱硫;而且还具有用水少、耗电省、成本明显降低的特点。广泛适用于锅炉、水泥、化工、钢铁、制药、冶金等行业除尘、脱硫及其它有害气体的处理或回收。
1198
0
本发明涉及一种用氧化镍矿冶炼镍铁的工艺及冶炼装置,属于有色金属冶金领域。其工艺是①氧化镍矿配料加工;②热焙干燥;③回转窑还原焙烧;④回收处理。实现该工艺的冶炼装置,主要包括氧化镍矿配料加工设备,预热炉,回转窑和铁水包;所述的预热炉为一个立式筒体结构连接在回转窑的窑尾端板排气口上方,所述的回转窑是一个内侧设有耐火内衬的密封简体;窑头的一段简体的直径要比简体中部大,该段简体一侧有放出口通向铁水包。本发明与现有技术相比较,投资省,消耗低,回收率高,镍的回收率高于95%。
801
0

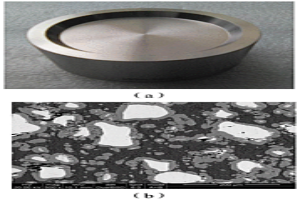

一种铝钛铌合金靶材及其制备方法，该铝钛铌靶材由以下原子百分比的原料制成：铝50%~75%；钛25~40%；铌0.5~25%。本发明还包括铝钛铌合金靶材的粉末热压烧结和真空热处理方法。本发明利用铝、钛、铌之间原子扩散实现冶金结合，在温度和压力的共同作用下，获得致密度高的铝钛铌三元合金靶材，是一种短流程、易操作的粉末冶金靶材生产过程。
本发明涉及一种改善LPSO增强镁合金耐蚀性的氢化热处理方法及合金，属于金属材料及冶金类技术领域。通过在合金的热处理过程中引入氢气，使合金表面层LPSO相中的稀土元素与氢结合，生成稀土氢化物REHx，从而将合金表面层中广泛分布的LPSO相转变成为稀土氢化物相。本发明将氢化热处理工艺运用到含有LPSO相的Mg–RE–Zn–Zr合金的表面处理，通过改变表面层中的第二相组成，达到提高合金耐蚀性的目的；同时，通过综合控制热处理的氢压、温度、反应时间等，将合金表面氢化层厚度控制在0.3mm左右，较薄的氢化层并不会对构件的整体强度产生显著的影响，从而达到提高合金表面层耐蚀性的同时、保持其优异机械强度的目的。
787
0
本发明公开了一种基于电火花沉积的非晶纳米晶涂层制备方法。非晶纳米晶涂层各元素的化学成分按重量百分比为：4%～8.82%B，6%～72%Mo，0～15%Cr，0～15%Ni, 0～15%Mn, 0～15%V, Fe是余量；先采用粉末冶金工艺制备得到Fe2B-Mo2FeB2基金属陶瓷或Mo2FeB2基金属陶瓷的电极材料，然后对电极材料进行电火花沉积，并用惰性气体进行保护，其流量为0.01～10L/min，沉积的工艺参数为：输出功率为2000～8000W，输出电压为100～300V，沉积速率为0.5～10min/cm2。该制备方法使得电火花沉积的效率显著提高，涂层中非晶纳米晶相对含量的控制方便简单。
一种用氧压酸浸-旋流电解技术从铅冰铜中高效回收铜的工艺，属于有色金属湿法冶金领域。本发明以铅冰铜为原料，将铅冰铜破碎研磨后过100目筛，与硫酸及分散剂一起加入高压釜后通入氧气浸出，然后经液固分离，得到含硫酸铜的溶液，该含硫酸铜的溶液经旋流电解脱铜，得到阴极铜，电积后液可返回浸出工序代替硫酸作为浸出剂。本发明的处理方法能做到铜的高效回收，利用旋流电解技术能够选择性的对铜进行电解沉积，较高的电流度及电流效率，试剂消耗少，降低了生产成本，提高了企业效益；同时溶液闭路循环，没有有害气的排放，符合现下循环经济、环境保护的理念。
683
0

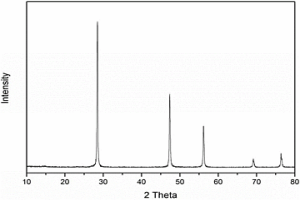

本发明涉及纳米材料制备领域，特别涉及一种冶金过程直接制备纳米硅粉体材料的方法。该方法的步骤包括：将含Si的SiMe合金作为阳极进行电解，阴极得到电解精炼金属Me；收集电解产生的阳极泥，将阳极泥用酸处理，去除金属杂质后、用去离子水清洗干净，即得到粒度为20-30nm的纳米硅粉体；所述SiMe合金中，Si的质量百分含量为0.5-13％；余量为Me。与现有制备纳米硅的方法相比，本发明成本低、操作简单，适合于大规模生产。
761
0
本发明涉及异类材料连接领域，特别是纯铁与低活性钢的低温强化连接方法，用高活性Fe‑Cu粉末作为中间过渡层，采用真空或保护气氛结合压力的方法进行扩散连接以促进烧结过程中的中间过渡层元素扩散，形成强冶金结合，使材料在低温下达到高强度连接的效果。本发明提供的纯铁与低活性钢的低温强化连接方法，在较低温度下使Fe‑Cu粉末与母材产生较强的互扩散，形成高强度冶金结合，实现高性能连接，其连接温度为500～850℃，对低活性钢本体的力学性能损伤较小；Fe‑Cu粉末作为中间过渡层的厚度为20～80μm，其界面拉伸强度为150～300MPa。
1012
0

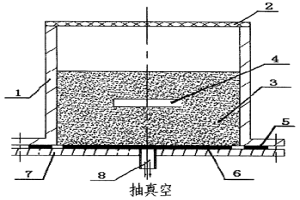

一种粉末注射成形用梯度负压热脱脂技术,属于粉末冶金工艺,它是将需脱脂坯件置于一个封闭容器中并埋在导热性好的填料粉末中,然后对该装有需脱脂坯件的容器进行整体加热,至坯件中粘结剂的低熔点组元的熔化温度与开始气化分解温度之间,再于填料粉末底部对容器空腔抽真空,并通过调整容器顶部的进气隙气体流量形成真空梯度,实现脱脂。所述粉末填料为金属粉末、陶瓷粉末或是二者的混合物,粉末粒度范围为-32目～+325目;在所述封闭容器顶部设置气体流量可调的进气隙。具有脱除粘结剂低熔点组元快和彻底的特点,有利于通过注射成形工艺加工制造全致密烧结产品和大壁厚产品,还可克服溶剂脱脂中溶剂毒性带来的工作条件恶化和回用环保问题。
748
0
本发明属于粉末冶金领域,具体公开了一种硬质合金注射成形用黏结剂及其应用,该黏结剂包含以下质量分数的组分:石蜡60～74%、高分子聚合物20～30%、增塑剂和/或润滑剂4～8%和表面活性剂2～10%。该黏结剂的应用包括以下步骤:首先将硬质合金粉末与黏结剂组分混匀后加入到转矩流变仪中进行混炼,呈熔融态后降温并加快转速,最后加入增塑剂;待喂料冷却后将其破碎成喂料颗粒,经注射机多次加热塑化后得到喂料小颗粒;在100～140℃、70～120MPa条件下进行注射成形;再采用两步脱脂法或一步热脱脂法进行脱脂;最后进行高温烧结制得成品。本发明的黏结剂具有优良的保形性和抗环境开裂能力,用其制得的硬质合金产品不仅寿命长、效果好,而且工艺效率提高。
845
0
一种圆盘抛光机,适于对粉末冶金、陶瓷材料、磁性材料等产品进行钝化、抛光处理,它包括旋转工作台和刷盘机构,旋转工作台的旋转主轴装在轴承座中,旋转主轴底端同电动机转轴连接;旋转主轴上端装有工作台,该工作台设有八个工件台,工件台的组成是,自转小轴经轴承装在工作台上,自转小轴的上端固定装有固定板而下端固定有小齿轮,小齿轮同固定在底座上的大齿轮啮合;刷盘机构是,长轴下端有皮带轮经传动电动机转轴皮带轮连接,长轴上端有皮带轮经传动皮带同刷盘主轴皮带轮连接,刷盘主轴底端装有刷盘;刷盘主轴上端同升降座一端连接;刷盘位于工作台上方一侧。对工件的钝化、抛光效果好、性能稳定、结构简单而合理、价格低廉。
951
0
本发明提供了一种镍钼矿的高效选矿技术。本发明的技术方案是:引入热力场、强超声波或微波等强物理场对矿石进行预处理脱碳,加入高效活化剂活化镍、钼后,再用煤油或黄药捕收。采用本发明的技术处理0.5～2%的低品位镍钼矿,可以得到镍钼品位为5～8%、回收率大于75%的镍钼混合精矿,完全达到作为选冶联合流程中冶金原料的要求,为高效利用我国难选黑色岩系中镍钼矿资源提供了新途径。
1132
0
本发明涉及一种高性能陶瓷表面金属化处理工艺,整个工艺是包括超声波清洗—煅烧—红外线加热处理—自动涂印—金属化烧结—电镀和镍化烧结;本发明通过对需金属化的陶瓷表面进行红外线预热处理,在自动涂印金属膏剂时,能形成均匀、致密、平整的金属化层的工艺。属于高性能复合陶瓷提高表面功能的一种工艺。通过此工艺生产的金属化陶瓷件,与金属焊接后可形成牢固连接、气密性很好、质量可靠稳定的高性能复合陶瓷件,广泛应用于电真空器件、航天、航空、广播电视、通信、冶金、医药、高能物理等领域。此工艺不仅操作简单、易控制,而且产品质量合格率高,大大降低贵金属的损耗成本,明显提高生产效率。
935
0
本实用新型公开了一种新型牙科手机的马达结构，包括：弹性卡、导向套、大螺母、小螺母、轴承、连接器、拔插、传动轴、定子、转子、叶片、小弹簧、芯盖、轴承、鞍型垫片、换气阀、换向阀、外壳、定位销、出水管、出水管接头、接头、胶垫、堵头、进气管、接头外壳，其特征在于：所述的定子采用金属粉末冶金技术制造而成，通过将马达上的定子采用金属粉未冶金技术并注入润滑油到定子内部的方法制造而成采用金属注入润滑油粉末冶金技术制造而成，使得定子本身带有润滑效果，有效的提高了马达的使用寿命，也使得马达在运转过程中更加稳定。
783
0
本实用新型公开了一种耐腐蚀HRB600E复合抗震钢筋，包括：不锈钢耐腐蚀外层和HRB600碳钢芯，所述不锈钢耐腐蚀外层包覆在所述HRB600碳钢芯外周，所述不锈钢耐腐蚀外层与所述HRB600碳钢芯组坯后热轧形成冶金结合过渡层；所述不锈钢耐腐蚀外层的厚度为0.10mm‑1.50mm，所述不锈钢耐腐蚀外层厚度为所述复合抗震钢筋半径的0.6％‑10％，所述冶金结合过渡层的厚度为0.02mm‑0.15mm，所述复合抗震钢筋长度为0.01m‑1000m。该复合钢筋具有良好的韧性性能，抗弯折能力大大提高，且强度大大提高；同时，内外层之间的冶金结合，使得两者相接触处相互渗透熔合形成中间过渡层，大大提高了该复合钢筋的整体性。
1161
0
本实用新型提供一种大桥缆索用高强耐腐蚀不锈钢覆层钢丝，由不锈钢耐腐蚀外层与高强钢芯组坯后经热轧冷拔工艺成型，其包括不锈钢耐腐蚀外层、高强钢芯和冶金结合过渡层，所述不锈钢耐腐蚀外层包覆在所述高强钢芯外周，所述不锈钢耐腐蚀外层与所述高强钢芯组坯后热轧使其接触面形成所述冶金结合过渡层；所述大桥缆索用高强耐腐蚀不锈钢覆层钢丝直径为3‑7mm，所述不锈钢耐腐蚀外层厚度为所述大桥缆索用高强耐腐蚀不锈钢覆层钢丝直径的1‑8％，所述冶金结合过渡层的厚度为0.02mm‑0.10mm。本实用新型提供的高大桥缆索用高强耐腐蚀不锈钢覆层钢丝，大桥缆索用高强耐腐蚀不锈钢覆层钢丝，具有高强度、耐腐蚀性能优良、性能稳定的特点。
1033
0
本发明公开了一种不锈钢复合精轧螺纹钢筋，包括：不锈钢耐腐蚀外层和低合金钢钢芯，以及所述不锈钢耐腐蚀外层与所述低合金钢钢芯在复合过程中热轧渗透所形成的冶金结合过渡层，所述不锈钢耐腐蚀外层包覆在所述低合金钢钢芯外周，所述冶金结合过渡层是从所述不锈钢耐腐蚀外层至所述低合金钢钢芯均匀渗透的延伸结合层；所述不锈钢耐腐蚀外层的厚度为0.10mm‑2.00mm，所述冶金结合过渡层的厚度为0.02mm‑0.15mm，所述不锈钢耐腐蚀外层厚度是所述精轧螺纹钢筋半径的0.6％‑10％。
1154
0

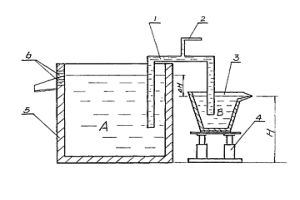

本实用新型涉及的是有色冶金行业中熔融金属(或合金)液体的排放装置,其特征是在贮液槽(或冶金炉)和中间槽之间设置有虹吸管,中间槽设置在能调节其液面高度的支持装置上。本实用新型具有操作简便,降低了劳动强度,提高设备的有效容积,对于采用勺子取液方式的冶金炉改用本实用新型可以降低金属的氧化,从而提高金属直收率和能耗。
948
0
本发明提供一种大桥缆索用高强耐腐蚀不锈钢覆层钢丝，包括不锈钢耐腐蚀外层、高强钢芯和冶金结合过渡层，所述不锈钢耐腐蚀外层与所述高强钢芯组坯后热轧使其接触面形成所述冶金结合过渡层；所述大桥缆索用高强耐腐蚀不锈钢覆层钢丝直径为3‑7mm，所述不锈钢耐腐蚀外层厚度为所述复合钢丝直径的1‑8％，所述冶金结合过渡层的厚度为0.02mm‑0.10mm；所述高强钢芯由合金钢制成，其包括按重量百分比计的如下成分：C:0.8‑0.95％，Si：0.8‑1.3％，Mn：0.6‑0.9％，Cr：0.2‑0.4％，Mo：0.05‑0.2％，Ni：0.1‑0.3％，Ti：0.02‑0.08％，V：0.03‑0.08％，Al：0.02‑0.06％，余量为Fe及不可避免的杂质。本发明提供的高大桥缆索用高强耐腐蚀不锈钢覆层钢丝，大桥缆索用高强耐腐蚀不锈钢覆层钢丝，具有高强度、耐腐蚀、性能优良、性能稳定的特点。
824
0
本发明属于合金靶材及粉末冶金材料加工技术领域，具体提供了一种Al‑Sc‑X多元合金靶材，所述Al‑Sc‑X合金靶材由以下重量百分比计的组分组成：50％～98％Al，1％～48％Sc，1％～49％X，其中所述X为Si、Mg、Ti、V、Cr、Mn、Co、Ni、Cu、Y、Nb、Mo、Ta、W和Ag中的一种或多种，该合金靶材可以拓展铝钪合金靶材应用范围。本发明进一步提供了一种Al‑Sc‑X多元合金靶材的制备方法，该方法采用粉末冶金热压烧结制备合金靶材，解决了与Al的熔点相差较大的金属与Al难以实现冶金结合的问题，且Sc和X不易发生氧化反应，该方法制备流程短，技术参数控制准确，适合批量生产。
1100
0
本发明公开了一种耐腐蚀HRB600E复合抗震钢筋，包括：不锈钢耐腐蚀外层和HRB600碳钢芯，所述不锈钢耐腐蚀外层包覆在所述HRB600碳钢芯外周，所述不锈钢耐腐蚀外层与所述HRB600碳钢芯组坯后热轧形成冶金结合过渡层；所述不锈钢耐腐蚀外层的厚度为0.10mm‑1.50mm，所述不锈钢耐腐蚀外层厚度为所述复合钢筋半径的0.6％‑10％，所述冶金结合过渡层的厚度为0.02mm‑0.15mm。以及公开了一种耐腐蚀HRB600E复合抗震钢筋的制造方法。该复合钢筋具有良好的韧性性能，抗弯折能力大大提高，且强度大大提高；同时，内外层之间的冶金结合，使得两者相接触处相互渗透熔合形成中间过渡层，大大提高了该复合钢筋的整体性。
853
0
本发明公开了一种利用机械球磨浸出回收含铁橄榄石物料中铁的方法。该方法是将含铁橄榄石物料进行破碎、过筛后，与双氧水混合球磨，得到含磁性氧化铁产物，磁选分离，即得磁性铁精矿，非磁性部分为尾渣脉石。该方法将铁橄榄石类冶金废渣中不可回用的铁资源定向调控转化为可回收的铁精矿，实现冶金废渣的减量化及二次资源化，解决了废渣末端开路、国内高品位铁矿石资源匮乏和环境污染问题，为冶金行业废渣的处理开辟了一条绿色可持续发展道路。
963
0
本发明提供了一种热轧态无缝钢管及其制备方法。该制备方法包括以下步骤：坯料连铸：在45号钢的原料中添加Al元素，得到冶金原料；对冶金原料进行连铸，得到坯料；其中，Al元素占所述冶金原料总重量的0.015～0.035％；穿孔热轧：将坯料先进行升温，后进行均热，得到热坯；对热坯进行穿孔热轧，得到荒管；对荒管进行定径或减径，然后冷却，得到无缝钢管；其中，均热过程中的均热温度≤1270℃，均热过程的加热时间≤90min。上述制备方法中，从冶炼、热轧工序两大方面着手改善了基于45号钢生产无缝管热的加工工艺，能够显著提高45号钢热轧态无缝钢管的晶粒度级别，从而能够提高45号钢热轧态无缝钢管的强韧性。
1195
0

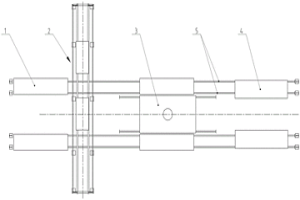

本实用新型公开了一种处理团块杂料的自动加料机组，包括分垛机、砖垛小车、烟罩和矿料小车，烟罩位于冶金炉的上端，分垛机包括机架和连接于机架上端的行走机构及连接于行走机构下端可升降的砖垛夹具，机架的长度方向沿烟罩的宽度方向布置，行走机构可沿机架的长度方向运动，烟罩的长度方向两侧布置有轨道，砖垛小车的料斗装满砖垛夹具送来的砖垛后沿轨道运动将砖垛从烟罩的侧壁卸入冶金炉中，矿料小车沿轨道运动将矿料从烟罩的侧壁卸入冶金炉中。实现砖垛的全自动入炉生产，大大提高了生产效率，节约了人工成本，改善工作环境。加料小车定点定时定量投料，烟罩来配合砖垛和配料的加料，在回收金属的过程中有效防止烟气外泄。
1101
0
本实用新型公开了一种应用于冶金高炉送风系统的节能长效风口小套,在风口小套1与热风接触的内壁表面内套上有耐磨、耐高温的耐火衬套3,热风在通过风口小套1时传导到风口小套1内冷却水的热量减少,可降低热风的温度与热量损失。在风口小套1前端的外壁上设计有筋条6、6′,筋条6与6′之间涂敷有耐火保温层4,它可防止当液态的锌、铅或铁滴落在风口上方上时对风品小套1的铜壁造成熔蚀。把这种风口小套用于冶金高炉,开通冷却水从进水口2′进入风口小套1的内腔再从出水口2出来以冷却风口小套1不致使风口小套1烧坏。这种结构形状的风口小套可应用各种公称容量的冶金高炉。
965
0

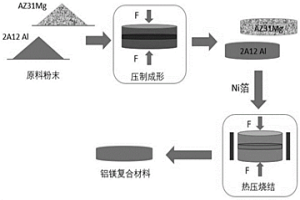

本发明涉及粉末冶金制备制备技术，具体涉及一种添加Ni中间层的铝镁层状复合材料及其制备方法。所述复合材料由铝合金层、中间层、镁合金层复合而成，且相接触的各层之间形成冶金结合。其制备方法为：选择合适的铝合金粉末和镁合金粉末以及中间层；通过低压共烧结得到轻质高强、界面结合良好的铝镁层状复合材料。本发明制备的铝/中间层/镁复合材料具有质轻高强，界面结合良好和综合力学性能优异等优点。且本发明简化了粉末冶金法制备铝镁复合材料的工艺流程，提高了界面的结合强度，操作简单，易于控制，便于产业化生产。
中冶有色为您提供最新的湖南有色金属电冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
