全部
▼
热搜：
688
0

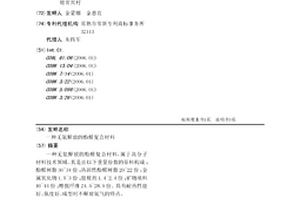

一种无氨释放的酚醛复合材料，属于高分子材料技术领域。其是由以下重量份数的原料构成：酚醛树脂30~34份；热固性酚醛树脂20~22份；金属氧化物1.5~3份；脱模剂1.4~2.4份；矿物填料40~44份；增强纤维24.5~28.5份。具有耐热性能好、强度好、成型时不释放氨气的特点。

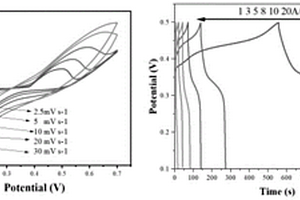

本发明涉及一种碳纳米纤维@氢氧化镍氧化镍硫化镍三元异质复合材料的制备方法，包括以下步骤：将镍盐与高分子聚合物溶液混合制备得到纺丝液，经静电纺丝得到纳米纤维，并进行预氧化和热处理，在其表面生长氢氧化镍，随后在惰性气体氛围下升温至230‑270℃煅烧，最后在表面生长硫化镍。本发明制备的碳纳米纤维与氢氧化镍/氧化镍/硫化镍三元共存的异质结构提高了材料的电化学性能，在1A/g的电流密度下比电容可达1245F/g。
1043
0
本发明涉及输送的技术领域，特别是涉及一种SMC高强度复合材料生产用快速混料装置，其能够实现对混料筒的自动上料，提升混料工艺的效率；包括混料筒、皮带输送机和龙门架，皮带输送机固定安装在混料筒上，龙门架固定安装在皮带输送机的输出端，龙门架的两侧均转动安装有传动箱，每组传动箱上均转动安装有若干组辊轴；龙门架的两侧还贯穿设置有出袋口，每组出袋口内均滑动安装有夹臂，夹臂上设置有夹爪，龙门架上滑动安装有锯座，锯座上转动安装有锯片，并且锯座上还固定安装有动力箱用于驱动锯片旋转。
1025
0

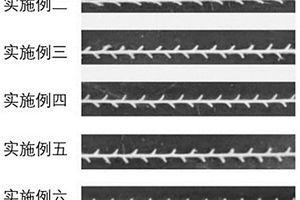

本发明属于缝合线技术领域，具体涉及一种丝素蛋白复合材料倒刺缝合线及其制备方法，该制备方法包括以下步骤：蚕丝缝合线的精炼、蚕丝缝合线的粗化、丝素蛋白复合溶液凝胶倒刺的形成以及凝胶倒刺的纯化、老化和干燥脱水。本发明采用纳米二氧化硅与丝素蛋白复合以获得高强度的倒刺，解决倒刺缝合线中倒刺的强度问题；这种保留了蚕丝缝线原有的生物相容性和机械性能，并具有高强度倒刺结构的缝合线材料具有很大的应用前景。
809
0
本发明涉及一种硬碳负极复合材料及其制备方法和应用，该制备方法包括：对碳源进行预氧化处理，制备预氧化碳源；将预氧化碳源和造孔剂混合，通过热处理制备具有孔隙结构的硬碳前驱体；将硬碳前驱体与含锂化合物溶液混合，以溶剂热法制备固态的预锂化硬碳前驱体；对预锂化硬碳前驱体进行碳包覆处理，在预锂化硬碳前驱体表面形成碳包覆层。造孔有利于在预锂化过程中含锂化合物在硬碳内部或表面牢固地附着；采用液相‑溶剂热的方法对硬碳前驱体进行预锂化，可加强附着力，且能通过精确控制锂源添加量来精确控制预锂化硬碳的首效提升幅度；碳包覆层可覆盖住化学活性高的锂‑碳复合物，且减少硬碳表面的缺陷，协同提高首次库伦效率和延长电池循环寿命。
827
0
本发明公开了建筑构件加工制造领域内的一种复合材料组合模具及使用其进行制造叠合楼板的方法，组合模具包括上下对应设置的上模和下模，所述上模包括柔性上模主体，柔性上模主体的上部设置有加固件，上模的宽度小于下模的宽度，上模和下模通过若干紧固件相固定连接，上模的内侧和下模的内侧均靠近混凝土设置，下模的外侧通过加固组件与模台相固定，下模上设置有磁性组件；方法包括步骤：布料、预养护、养护、回收上模和下模，再重新装模布料。本发明能够避免制造叠合楼板时产生混凝土向外冒浆的问题，实现自动化高效率地制造叠合楼板。
699
0
本发明公开了基于氮化硼制备各向同性高导热复合材料的方法，包括如下步骤：S1、按质量分数计，称取原料氮化铝粉料和氮化硼粉料共计100份，其中氮化铝和氮化硼的质量比为85：15，称取烧结助剂二氟化钙，且二氟化钙的质量分数为1～4％；S2、将氮化铝粉料和氮化硼粉料放进搅拌器中充分的搅拌混合50min；S3、将氮化铝、氮化硼的混合粉料和二氟化钙加入球磨机的内部研磨成粉末状，且在研磨时，向球磨机的内部加入二氧化锆作为研磨体，加入无水乙醇作为研磨介质，湿混20～24h，本发明在一定程度上提高了氮化铝/氮化硼复合陶瓷的热传导率，且使氮化铝/氮化硼复合陶瓷的抗弯强度和硬度都足够高，使其拥有较好的可加工性。
1065
0
本发明涉及通信技术领域，具体涉及一种复合材料谐振柱的制备方法，本发明包括：将具有表面功能层的金属复合板材依照模具进行拉深成型，使其成为具有预定形状的谐振柱坯体；对所述谐振柱坯体进行表面处理，以获得清洁光亮的表面；在经过表面处理后，对谐振柱坯体进行化学封闭处理，使谐振柱坯体的外表面上完整地覆盖有功能性封闭层；在封闭层的外表面上进行镀银，生成镀银层；并在镀银层表面进行表面保护。本发明在谐振柱的制备过程中不需要进行多次电镀，减少了生产制造成本和生产工时，且其减少了电镀液残留以及杂元素的富集，极大的提高了谐振柱的导电性能。
881
0
本发明揭示了一种冲击式碎矿机用双金属复合材料板锤，包括主轴以及安装于主轴外表面上的转子体，所述转子体外表面沿周向均匀分布设置有多个凸起的梯形体，所述梯形体上安装有板锤，所述板锤上端面设置有矩形凹槽，所述板锤下端面设置有梯形凹槽，所述梯形凹槽与梯形体对应设置并由矩形凹槽内沿轴向设置的多个螺栓紧固，所述螺栓的螺帽上还串联设置有钢丝，所述板锤内还镶铸设置有若干硬质合金棒。本发明使用寿命长、成本低、安全性高、适用于破碎高温物料、便于加工、结构牢靠以及利用率高。
911
0

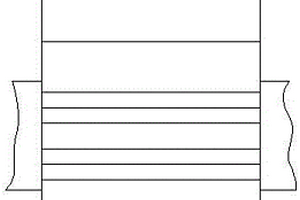

本发明公开了一种具备多孔碳复合材料的多层负极制备方法，本发明能够利用具有较大比表面积的多孔碳球来提升材料的活性，结构上选用了一种表面粗糙镀铜铝箔，该镀铜铝箔具有比表面积大的优点，较大的比表面积和凹凸结构能很好的缓冲锡在充放电过程中的体积膨胀，同时这种结构还起到很好的骨架作用，极大的缓冲充放电过程中体积膨胀收缩的应力。负极材料首次充放电效率为76%，以400mA/g放电，循环360周，容量保持率为79%，以600mA/g放电，循环480周，容量保持率为88%。该发明方法工艺简单，易控制，适合规模化生产。
本发明公开了介孔Fe3O4复合材料及其制备方法与在肿瘤MRI造影及光热/化疗协同治疗中的应用，介孔Fe3O4具有光热/化疗联合治疗性能以及磁共振造影的功能，其结构中为有用于光热/化疗联合治疗的介孔空心结构以及其表面修饰亲水性聚丙烯酰胺，可以作为光热/化疗联合治疗以及磁共振造影，其具有制备简单、价格便宜以及疗效显著的优点。
926
0

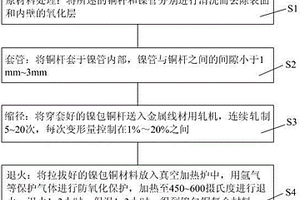

本发明公开了一种镍包铜材料的制造方法，以及利用该镍包铜材料做电极的蓄电池和火花塞。该方法包括如下步骤：S1、原材料处理：将所述的铜杆和镍管分别进行清洗而去除表面和内壁的氧化层；S2、套管：将铜杆套于镍管内部，镍管与铜杆之间的间隙小于1mm~3mm；S3、缩径：将穿套好的镍包铜杆送入金属线材用轧机，连续轧制5~20道次，每次变形量控制在1%～20%之间；S4、退火：将拉拔好的镍包铜材料放入真空加热炉中，用氩气等保护气体进行防氧化保护，加热至450~600摄氏度进行退火，退火1~3小时，保温1~3小时，得到镍包铜复合材料。通过这种方法制得的电极耐腐蚀性能好，而且不会产生废水而对环境无污染。
本发明公开了铂纳米颗粒/二氧化钛纳米管阵列的制备方法、电极、非酶葡萄糖传感器和复合材料，其包括：S1.钛片预处理；S2.阳极氧化法制备TiO2纳米管阵列；S3.采用电聚合的方法在TiO2纳米管上构造仿生聚多巴胺涂层；S4.基于聚多巴胺涂层，利用其自身的还原性，将铂纳米颗粒载于二氧化钛纳米管表面；S5.利用制备好的工作电极进行非酶葡萄糖传感器的性能测试。本发明的铂纳米颗粒/二氧化钛纳米管阵列采用电聚合聚多巴胺的方法还原制得铂纳米颗粒和二氧化钛纳米管的复合物，最终可应用于制作非酶葡萄糖传感器。采用电聚合负载仿生聚多巴胺还原铂纳米颗粒的方法，解决了多巴胺传统浸渍法自聚中工序耗时长、均匀性差等问题。
1103
0
本发明公开了一种含C3N4复合材料的多层结构电池负极材料的制备方法，该方法一方面使完整的碳层结构产生了大量的缺陷和活性位点，这些缺陷和活性位点可以更好地捕捉锂离子，从而提高嵌锂量，因此负极材料的比容量得以提升，另一方面在结构上选用了一种表面粗糙镀铜铝箔，该镀铜铝箔具有比表面积大的优点，较大的比表面积和凹凸结构能很好的缓冲锡在充放电过程中的体积膨胀，同时这种结构还起到很好的骨架作用，极大的缓冲充放电过程中体积膨胀收缩的应力，从而提高了铝/铜/锡/石墨多层结构负极材料的循环性能。
854
0
本申请公开了一种建筑用硅酸盐保温复合材料的制备方法，称取蒸馏水、石棉绒、生石灰、凹凸棒石、白云岩粉、马来酸二丁基锡、纳米二氧化硅、二氧化钛、聚乙烯蜡、环氧树脂、醋酸溶纤剂、乙酸丁酯、沉淀硫酸钡、丁醇和甲醛；制备方法简单，保温效果好，低温下不凝聚、无硬块，在搅拌时呈均匀状态，可耐600‑800℃高温不脱落，耐酸碱，抗潮气性优良；产品成膜后强度高，附着力1级，耐腐蚀性好，对墙体、金属、木材和塑料均不腐蚀，耐洗刷性3000‑4000次，硬度5H；在40‑50℃水下10‑14d无变化，粘度2.5‑3.5Pa·s，柔韧性1mm，光泽度好；在氯化钠溶液中浸泡8‑10d不起泡、不开裂，耐候性和防霉性好。
1074
0
本发明公开了一种耐候型玻璃纤维增强聚丙烯复合材料及其制备方法，按重量百分比计，具有如下原料配方：聚丙烯树脂50～84％、低残留物含量的相容剂5～10％、玻璃纤维10～40％、第一热稳定剂0.4～1％、光稳定剂0.1～1％、加工助剂0.3～1％，所述低残留物含量的相容剂为极性单体接枝聚合物型相容剂通过碱性处理制备而成；相较于现有技术，本发明选用极性单体接枝聚合物型相容剂，并还对该极性单体接枝聚合物型相容剂进行碱性处理，很好的中和了相容剂中残留的酸性物质，有效防止了相容剂与紫外光稳定剂发生化学反应，使材料在具有优异力学性能的同时，还使材料的耐候性能得到大幅度提升，从而具有广阔的市场前景和市场效益。

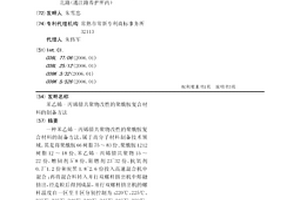

一种苯乙烯-丙烯腈共聚物改性的聚酰胺复合材料的制备方法，属于高分子材料制备技术领域。其是将聚酰胺66树脂75～83份、聚酰胺1212树脂12～18份、苯乙烯-丙烯腈共聚物15～22份、增韧剂5~8份、阻燃剂23~32份、抗氧剂0.7~1.2份和炭黑1.8~2.6份投入高速混合机中混合；再将混合料转入并行双螺杆挤出机中熔融挤出，经造粒后得到成品，并行双螺杆挤出机的螺杆温度自一区至十区分别控制为：220℃、225℃、235℃、235℃、240℃、240℃、245℃、245℃、250℃、255℃。拉伸强度110～134MPa，弯曲强度190～220MPa,悬臂梁缺口冲击强度9.5～12.5kj/m2,阻燃性达到V-0(UL-94-3.0mm)，在植物油中浸泡12小时，无开裂。
948
0
一种高阻燃的的尼龙复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：尼龙66树脂90～102份；偶联剂1.1～1.8份；氢氧化铝17～35份；阻燃剂10～25份；抗氧剂0.4～1.5份；短切玻璃纤维30～55份。优点：具有如下的性能指标：拉伸强度大于120MPa，弯曲强度大于180MPa,悬臂梁缺口冲击强度大于18kj/m2,熔融指数大于16g/10min,阻燃性达到V-0(UL-94，1.6mm)。
1129
0

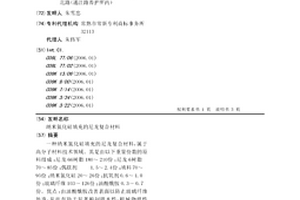

一种纳米氮化硅填充的尼龙复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：尼龙66树脂180～210份；尼龙6树脂70～85份；偶联剂?????1.5～2.4份；填料70～95份；纳米氮化硅20～26份；抗氧剂0.6～1.0份；玻璃纤维103～126份；油酸酰胺0.3～0.7份。优点：由油酸酰胺改善表面以防止玻璃纤维外逸，从而有助于显著抑制吸水性，机械物理性能经测试：拉伸强度大于170MPa，弯曲强度大于250MPa, 悬臂梁缺口冲击强度大于24.5kj/m2, 熔融指数大于18g/10min。
1061
0
本发明公开了一种高密度复合材料桥枕抗蠕变性方法，包括以下步骤：将原料置于混合罐中进行混合，并注入螺旋输送机内将熔融的原料注入模具组件中，打开模具组件取出成型的桥枕即可；步骤一中原料按照重量份数计，其组分包括：合成树脂500份、异氰酸酯50份、聚酯25份、助剂2份、碳酸钙3份；步骤三中的模具组件包括下模件和上模件，上模件与下模件之间设置有多组定位机构，上模件的下方设置有脱模机构。本发明利用合成树脂、异氰酸酯、聚醚、聚酯、助剂和碳酸钙作为原材料进行桥枕的制作，使得制作出来的桥枕在使用过程中，随着车辆载荷的作用，桥枕的变形程度极小，使得桥枕在载荷下的流变性质非常稳定，从而提高了桥枕的抗蠕变性能。
907
0

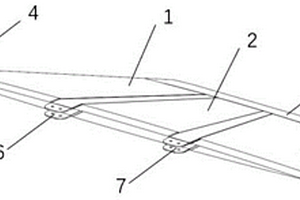

本发明公开了一种接头可变的RTM整体成型复合材料弹翼及其制造方法，沿翼展方向的两端分别布置根肋和端肋，在根肋和端肋之间设置前梁和后梁，前梁和后梁分别垂直根肋和端肋；位于根肋侧的前梁、后梁的端部向外延伸并越过根肋，前梁、后梁伸出的部分作为前梁、后梁的连接接头；根肋和端肋之间由前梁和后梁分隔出的三个区域分别使用泡沫进行填充，在填充泡沫后的整体结构外部通过上蒙皮和下蒙皮进行覆盖获得弹翼，弹翼采用全碳纤维复材，提高弹翼承载能力，同时避免混合结构中金属件复杂、变形以及连接方式复杂的问题。另外，本申请采用的RTM整体成型工艺制备弹翼结构，为产品接头形式改变提供了低成本的解决方案。
1058
0

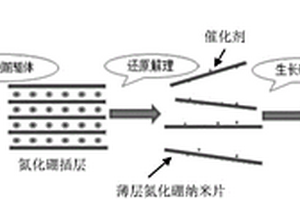

本发明公开了一种氮化硼纳米片/碳纳米管复合材料及其制备方法。所述的制备方法包括：使作为插层剂的催化剂前驱体与氮化硼原料进行插层反应，制得氮化硼插层物；在设定温度下，使氮化硼被解理为氮化硼纳米片，以及，使催化剂前驱体被还原为催化剂，所述催化剂为生长碳纳米管所需的催化剂；将所获薄层氮化硼纳米片与催化剂的复合物置于适合碳纳米管生长的环境中，进行碳纳米管的生长，从而获得目标产物。本发明的制备工艺简单，成本低廉，环境友好，可以快速大量的制备氮化硼纳米片/碳纳米管复合体系粉末，所获的产物是新型的原位混合材料体系，其可以在特种气体和危废液体的吸附、绝缘导热材料添加剂以及抗磨材料添加剂等多种领域广泛应用。

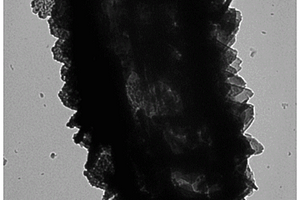

本发明公开了一维氧化铟中空纳米管/二维铁酸锌纳米片异质结复合材料及其在去除水体污染物中的应用。利用该材料进行催化反应时，中空纳米材料的空心腔和二维纳米片不仅可以减小体积扩散长度以加速电子‑空穴分离，而且还可以提供大的表面积和丰富的活性位点以促进污染物吸附和表面催化。与此同时，通过中空纳米材料的空心腔中的多次光散射或反射可以增加光的吸收和利用。此外，在管状基底上生长二维半导体纳米片构建的异质结光催化剂可以促进光生电子和光生空穴的有效分离，进而提高催化效率。在催化性能方面，In2O3@ZnFe2O4表现出对四环素的有效降解，且由于其展现的铁磁性，表现出便利且良好的分离效果，具有良好的循环使用性能。
898
0
本发明公开了一种替代复合材料产品表面喷漆的制品及其制造方法，包括以下步骤：步骤S1，提供一种膜；步骤S2，提供预浸有树脂的纤维布，并且将多层该纤维布层叠在膜表面，注意保持紧密贴合排出空气；步骤S3，使层叠在膜上的多层纤维布热压成型。本发明极大程度上提高了生产效率，提高了生产良率，而且大大减少了环境污染，大大降低了生产成本。
1026
0
本发明涉及一种铁/钛基生物质炭复合材料、制备方法及其应用，它的制备方法包括以下步骤：（a）将农作物秸秆去除水分后置于250~500℃、密闭条件下煅烧；（b）取所述生物质炭加入到浓度为2~5g/100ml的第一氯化铁溶液中，浸泡15~50小时后抽滤，对滤饼进行冲洗直至滤液澄清，随后烘干；（c）将烘干的所述滤饼与粒径小于15纳米的二氧化钛粉末进行混合，随后加入浓度为2~5g/100ml的海藻酸钠溶液中，搅拌20~60min得生物质炭/海藻酸钠混合溶液；（d）将其加入浓度为2~5g/100ml的第二氯化铁溶液中进行固化，随后干燥即可。Fe3+可与生物质炭表面的含氧官能团形成稳定络合物，而且Fe3+水解后可在生物质炭表面形成氢氧化铁沉淀，从而将改变生物质炭表面的电荷性质，有利于对砷元素进行吸附。
801
0
本发明公开了一种用于汽车尾板的复合材料，包括以下组分且各组分的重量份数为：PC?50-80份；GF?5-20份；增韧剂1-8份；相容剂?1-3份；抗氧剂?0.5-2份；阻燃剂?0.1-3份；色粉?1-3份。本发明在对PC的力学性能改变不大的基础上，提高了其表面硬度和韧性，扩大了应用领域，且降低了其应用成本。
972
0
本发明型属于新材料的制备领域，尤其涉及一种导电复合材料聚苯胺/石墨烯/铜的制备，其特征在于，包括步骤，1)超声剥离氧化石墨，得氧化石墨烯；2)将过硫酸铵溶液底加至分散有氧化石墨烯的苯胺溶液中，反应，得聚苯胺/氧化石墨烯的复合溶液；3)将铜盐溶液加至聚苯胺/氧化石墨烯的复合溶液中，逐渐加入水合肼还原，后处理，即得产品。该材料有高导电性、且具有高机械强度、以及润滑性能，且该方法简单，成本低廉，适合工业生产。
1142
0
本发明公开了一种制备水溶性纳米/聚合物刷复合材料的方法，通过合成聚丙烯酸酯聚合物刷，并在其侧链上引入很多羧基，使之能够形成稳定的水溶液，同时利用羧基能与Ag粒子之间的强配位能力，将其复合，对于纳米银粒子进行保护，同时也利用聚合物刷的空间结构性质，得到能够稳定分散的纳米银粒子/聚合物复合水溶液，而且能得到粒径很小，分布均一的纳米颗粒，同时能较长时间的稳定保存。
715
0

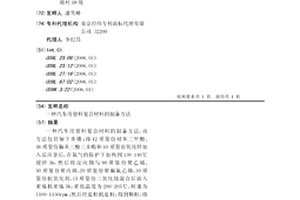

一种汽车用塑料复合材料的制备方法，该方法包括如下步骤：将12质量份对苯二甲酸、36质量份偏苯三酸三辛酯和10质量份氧化锌加入反应釜后，在氮气的保护下加热到130-140℃搅拌3h，然后将反应物与90质量份聚乙烯、50质量份聚丙烯、20质量份聚偏氟乙烯、10质量份抗氧化剂、15质量份二氧化钛混合后放入密炼机密炼5h，密练温度为200-205℃、转速为1100-1150rpm；然后经造粒机造粒，得到颗粒，将颗粒放入水槽冷却、干燥。本发明方法制备出的材料没异味、耐划、韧性强、耐热、无毒无污染、加工性能优良，本发明的方法生产工艺简单，降低生产成本，适用于大规模生产。
1054
0
一种耐磨高强尼龙复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：尼龙66树脂50～55份；尼龙1010树脂19～25份；偶联剂0.5～1.2份；阻燃剂20～25份；抗氧剂0.3～0.9份；聚四氟乙烯7～13份；短切玻璃纤维25～33份。优点：具有如下的性能指标：拉伸强度大于135MPa，弯曲强度大于190MPa，悬臂梁缺口冲击强度大于20kJ/m2，熔融指数大于17g/10min，阻燃性达到V-1(UL-94)，对钢材的摩擦系数小于0.25。
中冶有色为您提供最新的江苏苏州有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
