全部
▼
热搜：
860
0
本发明公开了一种气凝胶复合材料的制备工艺。该气凝胶复合材料的制备工艺，包括以下步骤：步骤1、制备纳米纤维素和纳米纤维素悬浮液；步骤2、形成凝胶，将质量分数1％的纳米纤维素悬浮液缓慢倒入异丙醇中，异丙醇和纳米纤维悬浮液按照1:1的体积比例进行反应，混合后静置得到纳米纤维素凝胶块；步骤3、活化凝胶，通过在纳米纤维素凝胶块加入活化液，密封加压超声，得到活化后的凝胶块；步骤4、固化交联，将金属前驱体乙醇溶液倒入步骤3中活化的凝胶块中，进行化学还原反应，得到纳米纤维素‑金属气凝胶块；步骤5、溶剂置换，使用叔丁醇水溶液为置换溶剂；步骤6、干燥得到纳米纤维素‑金属气凝胶材料。
800
0
本发明提供了一种硅灰石改性的热塑性树脂复合材料，按照重量百分数计原料中包含以下组分：55％～75％的硅灰石，20％～45％的聚丙烯，4％～8％的马来酸酐改性聚丙烯，1％～5％的钛白粉及1％～3％的抗氧剂。本发明的硅灰石改性的热塑性树脂复合材料，原料易得，制备过程无需高能耗长时间烧制，能耗大幅降低，机械自动化程度高，劳动强度也减轻，成品率高。
1027
0
一种液态浸渗挤压复合材料过程的速度控制系统，采用在普通液压机中接入电液比例流量阀，并使用PID反馈与数字补偿相结合的控制策略设计出了满足液态浸渗挤压复合材料工艺自动控制要求的速度控制系统。该速度控制系统具有高灵敏度、高精度且有很强的抗负载干扰能力，从而为实现该工艺的自动化生产奠定了基础。
829
0
本发明属于复合材料结构疲劳测试技术领域，公开了一种基于反向共振的复合材料动态疲劳试验装置及方法，试验装置包括双悬臂梁振动测试系统、电子采集系统和测量与控制系统；本发明采用偏心电机带动待测梁振动，相较于激振器体积小、耗能少,具有方便携带的特点,本发明利用双悬臂振动梁反向共振带动待测梁振动,提高了测试效率,节省了能源,并且相较于现有的测试设备,拓宽了待测梁的振幅范围,本发明对偏心电机进行了精确控制,使用了多种精密仪器对待测材料疲劳特性从光学、声学、时域波形等多个方面进行了测量分析，具有极高的测试精度，本发明设备简单，部件多采取可拆卸式的设计，拆卸方便，便携性好，易操作。
825
0
本发明涉及一种金属基石墨烯复合材料的制备方法，包括如下步骤：S1、制备氧化石墨烯粉体。S2、向氧化石墨烯粉体中加入金属粉末后一起放入球磨罐中，然后将球磨罐送入旋转式高温能量球磨机中。S3、将旋转式高温能量球磨机升温至金属粉末的熔点以下300℃以内，并保温5～8h。S4、将步骤S3保温结束后得到的物料进行压制成型，然后进行烧结得到金属基石墨烯复合材料。本发明中的制备方法通过石墨烯和金属基体进行球磨的同时，外部施加高温场，借助于旋转式高温能量球磨机，在整个高温场和机械力的作用下，大大增加材料的润湿性和分散性，进而提高了大大提高了材料的强度和导电率，且制备方法简单，适合大规模生产。
1068
0
一种用于监测复合材料液体成型工艺的传感器及制备方法，其特征在于，制备方法包括以下步骤：(1)将MXene粉末加入到去离子水中，超声剥离得到MXene片层单分散水溶液；(2)将MXene片层单分散水溶液喷射在PU薄膜上，真空烘干得到MXene基体薄膜；(3)将CNT单分散水溶液喷射在MXene基体薄膜上，真空烘干得到MXene‑CNT复合基体薄膜；(4)将MXene片层单分散水溶液喷射在MXene‑CNT复合基体薄膜上，真空烘干得到MXene‑CNT‑MXene三明治结构薄膜；(5)将MXene‑CNT‑MXene三明治结构薄膜从PU膜上剥离，剪裁成圆形，并在直径两端设置电极，得到MXene/CNT传感器。本发明方法制备的MXene/CNT传感器能够布控在任意形状复合材料预成型体的不同位置，进行LCM工艺充模过程的实时在线监测。
826
0

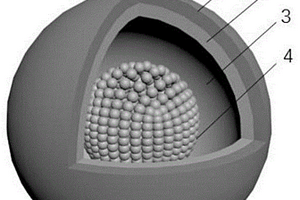

本发明属于微波吸收及应用领域，具体涉及一种具有包覆型复合材料吸波贴片及其制备方法。本发明以磁性金属材料为内核材料，外层包覆介电材料制备而成的具有包覆型微波吸收材料，并将材料与聚酯胶黏剂混合涂刷于双面胶带，形成吸波贴片。所述磁性金属材料是Fe、Co、Ni及其合金中的任一种或几种；所述介电材料是SiO2、SiC及金属氧化物等介电材料中的任一种；所述聚酯胶黏剂包括聚醋酸乙烯酯、聚丙烯酸酯中任一种。本发明所制备的包覆型复合材料吸波贴片，具有制备工艺简单、成本低、绿色环保、易于规模化生产等优点。该材料在高频电子设备、防电磁污染、电磁屏蔽等领域具有广阔的应用前景。
本发明公开了一种碳纳米纤维/铜复合材料及其作为热电池能量转换器件的应用，首先，对铜片表面进行打磨处理，获得高比表面的铜片材料，使得碳纳米纤维与铜能有很好的接触，利于导热；再在铜表面生长碳纳米纤维获得碳纳米纤维/铜片复合材料。该方法生长的碳纳米纤维在近乎全太阳光波段内具有很高的吸收率，可将太阳辐射能转化成热能；而铜基底具有较好的热导率，能将碳纳米纤维吸收的热量快速传导给热电池的半导体热电材料，集成太阳能‐热电池器件，实现高效率的太阳能‐电能转换。该发明具有良好的工业应用前景及基础科学研究价值。
820
0
本发明公开一种光致发光复合材料及其制备方法，本发明首先对(x＝0.01～0.05mol；y＝0.01～0.05mol)粉体进行改性，改善其与有机物的相容性，然后再与PVB进行复合。其关键技术在于以硬脂酸为改性剂对进行表面改性，然后与高分子材料PVB复合制备复合发光材料。试验表明，PVB能有效增强的发光强度，按质量比时，复合材料的发光性能及化学稳定性较好。
1061
0
本发明涉及复合材料制备方法,是将基体经过预处理后置入常规电镀槽中,通过超声发生器和脉冲电源为镀槽施加电场和超声场;脉冲超声电沉积的过程一般有以下步骤组成:第一步:电镀前处理:包括a)基体的前处理b)电镀液的配制;第二步:电沉积过程:将第一步经过前处理的基体放入所配置好的电镀液中进行电沉积;第三步:镀件的后处理:主要包括将第二步沉积完成的镀件进行超声清洗,无水乙醇清洗工序。本发明在含有镍、铁离子和不溶性纳米颗粒的电镀液中,利用超声搅拌使纳米颗粒在溶液中均匀分布,施加正负脉冲电流或电压的状态下使纳米颗粒和基质金属离子共沉积而得到由基质金属镍铁与纳米颗粒共同构成的铁磁性纳米复合材料。
1064
0

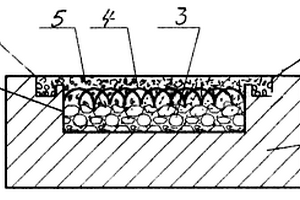

本发明公开一种高强度钢基复合材料滑道,有钢基体(1),钢基体(1)上有纵向凹槽(2),纵向凹槽(2)内固定连接有球形铜粉层(3)、金属丝螺旋簧层(4)及塑料层(5),所述金属丝螺旋簧层(4)由多个金属丝螺旋簧有序排列而成,每个金属丝螺旋簧的螺旋直径为2.6～4.0MM、螺距为2.6～4.0MM,金属丝直径为0.35～0.5MM,相邻金属丝螺旋簧径向相交且中心线间距大于等于螺旋半径,小于螺旋直径。可采用注塑方法复合塑料摩擦表面,代替了传统的模压工艺,增强了复合层致密度、均匀度,产品合格率高、生产效率高、成本低,适合批量生产。
768
0
本发明公开了一种复合材料胶接剥离试验用夹具，包括：主体框架、角度调节结构、定滚轮和动滚轮，其中，所述主体框架包括直角边框和与所述直角边框连接的圆弧形边框，所述角度调节结构安装于所述主体框架的一侧，一端通过第一转轴转动连接于所述直角边框上，另一端可绕所述圆弧形边框转动且可与其固定，所述第一转轴与所述圆弧形边框对应的圆心位置重合，所述定滚轮固定设置于所述主体框架的另一侧且与所述第一转轴同轴设置，所述动滚轮转动设置于与所述角度调节结构固定连接的第二转轴上。该复合材料胶接剥离试验用夹具，结构合理，调节方便，可辅助试验机模拟胶接部件在不同角度下的剥离试验。
725
0
本发明涉及铅炭电池，具体为一种活性碳复合材料，可采用如下方法制备获得：1)配制A液：将高析氢过电位元素的可溶性盐和高分子聚合物水溶液共混到水中的A液；2)配制B浆料：将A液滴加至多孔活性碳材料中同时搅拌成B浆料状态；3)将B浆料置于‑4‑4℃搅拌状态下，将浓度为强还原剂溶液滴加到B浆料中；4)干燥，获得单分散原子簇‑多孔活性炭复合材料。本发明利用抑制析氢剂解决铅炭电池添加碳材料后严重的析氢问题。
本发明涉及一种硒化钴‑硒化钼空心纳米管/还原氧化石墨烯气凝胶复合材料及其制备方法和应用。采用的技术方案如下：将氧化石墨烯，在去离子水中超声分散，再加入抗坏血酸和烷基糖苷搅拌，随后移入水热反应釜中，在80℃下反应12h，取出还原氧化石墨烯水凝胶(GH)在室温下冷却，然后在‑18℃完全冷冻6h，再室温下解冻，随后在60℃下干燥得到还原氧化石墨烯气凝胶(GA)。将CoMoO4分散在去离子水中，加入硒粉，水合肼和GA，搅拌均匀后移入于水热反应釜中，在180℃下反应24h，干燥后得到MS‑CS NTs/GA复合材料。该制备方法简单，绿色无污染，制备得到的催化剂有较高的产氢性能，具有实际应用性。
990
0

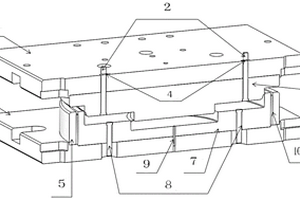

本发明提供一种大型复合材料加筋薄壁支架结构的压塑工艺加工方法。本发明方法，包括如下步骤：将模具安装在油压机上；模具预热，当模具到达预设温度后，开模填充物料；物料填充完毕后，上模总成与下模总成半合模，继续加热直至物料达到熔融态；保温一定时间后，材料完全融化后，上模总成与下模总成合模，停止加热；保压一端时间后取出产品。本方法采用的模具结构简单，生产成本低，周期短。适用于生产各种形状复杂大型加筋薄壁高强度纤维复合材料，生产出来的产品可替代应用于某些场合的金属部件，极大减轻了重量，降低生产成本。
964
0
本发明公开了一种水合物控温储能磁性复合材料及其制备方法，所述的水合物控温储能磁性复合材料包括水合物和水合物支撑体，水合物的支撑体有两层，内层为单质碳，外层为聚合物。制备过程首先利用高压釜以二茂铁颗粒为模板，用无定形碳包裹颗粒；然后用盐酸除去其中的四氧化三铁，除去部分后，将初始材料浸泡到四氢呋喃水溶液中，直到材料中充满四氢呋喃水溶液，制得基底材料颗粒；再将单体、阳离子表面活性剂、引发剂，在基底材料颗粒表面交联形成聚合物层，稳定材料结构，制成最终产物。本发明制得的产品具有控温储能性能，可周期使用，同时具有磁响应功能，可用于电磁屏蔽功能的电子设备及其元件的控温。
774
0

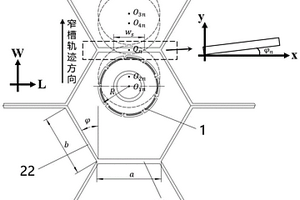

本发明提供一种蜂窝复合材料曲线型窄盲槽逆向切削加工方法。本发明包括如下步骤：刀具根据所开设窄盲槽的深度确定H向进给，沿H向运动至刀具的底面处于目标切深位置；刀具正向进给形成窄盲槽底面切口，沿H向自下而上进行垂直逆向切削，形成窄盲槽侧壁切口；刀具上升后，正向进给至该切口对称侧；刀具沿H向运动至刀具的底面处于目标切深位置，自该切口对称侧反向进给，反向修整底面切口，并进行侧壁逆向修整，之后刀具继续上升至刀具的底面高于蜂窝复合材料面板上表面。本发明利用轨迹控制将窄盲槽底面及侧壁分开加工，避免底面切入时孔壁结构破坏带来的刚性消减，保证了窄盲槽的底面尺寸精度和侧壁质量。
1054
0
一种生物炭负载纳米铁镍复合材料去除水中六价铬方法，涉及一种水体中重金属污染修复方法，本发明将简化生物炭负载型双金属材料制备过程以及避免使用高成本的强还原剂，一步制备生物炭负载纳米零价铁镍双金属复合材料并应用于水中Cr(VI)的去除，解决纳米零价铁在处理水体重金属过程中存在表面易钝化，反应活性低，利用率低的问题。本发明具有成本低，操作简单，无二次污染的优点，生物炭负载铁镍双金属材料去除Cr(VI)的活性高和稳定性均要高于生物炭负载纳米零价铁材料。
本发明涉及碳纳米管与五倍子单宁复合材料及其制备方法和在回收镓中的应用。于碳纳米管CNT中，加入浓硫酸和浓硝酸混合溶液，超声分散后，于微波条件下反应，冷却，抽滤，用去离子水洗至中性，干燥过夜得羧酸化的碳纳米管CNT‑COOH；将五倍子单宁CGT水溶液与羧酸化的碳纳米管CNT‑COOH在溶有二环己基碳二亚胺的N,N‑二甲基甲酰胺溶液中超声分散后，于微波条件下反应，冷却，抽滤，依次用乙酸乙酯和去离子水洗涤，真空干燥得碳纳米管与五倍子单宁复合材料CNT‑CGT。本发明制得的吸附剂可用于从含镓的混合溶液中选择性吸附镓，具有原料来源广泛、成本低，节能环保，高效，吸附量大等优点，且具有广泛的应用价值。
1146
0
本发明提供一种产业化的LiM1-xZxPO4/C复合材料制备方法，属于能源新材料制备技术领域。本发明涉及的制备过程是将锂盐、过渡金属化合物、掺杂金属化合物和植酸按通式LiM1-xZxPO4中Li、M、Z、P的原子摩尔比溶于去离子水中(过渡金属M是铁、钴、锰、镍中的至少一种；掺杂金属Z为V、Mg、Cr、Nb、Ti中的至少一种；0.0≤x≤0.2)，随后将混合溶液搅拌加热烘干，将烘干的产物置于惰性气氛保护炉中热处理，冷却至室温得到目标产物，即LiM1-xZxPO4/C复合材料。本发明的方法原料来源广泛，合成工艺简单，制备过程中植酸既可作为磷源和金属螯合剂，又可以作为碳源，生产成本较低，制备的材料电化学性能优良，易于产业化。

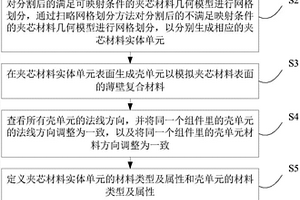

本发明公开了一种客车薄壁复合材料间再夹芯结构的有限元建模方法和装置，其中，方法包括：对导入客车的几何模型中的夹芯材料几何模型进行分割，并对分割后的夹芯材料几何模型进行网格划分，以生成相应的夹芯材料实体单元；在夹芯材料实体单元表面生成壳单元以模拟夹芯材料表面的薄壁复合材料；查看所有壳单元的法线方向，并将同一个组件里的壳单元的法线方向调整为一致，以及将同一个组件里的壳单元材料方向调整为一致；定义夹芯材料实体单元的材料类型及属性和壳单元的材料类型及属性；直至完成客车各部分有限元模型建模，并将各模型进行合装，以便于计算分析。本发明实施例的方法能够准确模拟客车结构的几何信息，提高了有限元分析的准确性。
850
0
本发明涉及一种电器壳体用阻燃复合材料，属于阻燃材料领域。本发明提供电器壳体用阻燃复合材料，所述材料按下述方法制备：将红柱石纤维、三聚氰胺、红磷与热固性树脂材料进行混料，所述红柱石纤维、三聚氰胺、红磷总重量与热固性树脂重量之比为2～20:100混合均匀，后在70～85℃下混炼5～60min；混炼后0.5～3MPa下压制5～10min，升温至180～240℃、2～10MPa下压制5～30min。该材料具有较高的阻燃防火性能，同时加工方法简单、成本低。
1107
0
本发明属于电动车用电池负极材料领域，更具体地说，是涉及一种电动车用新型高倍率改性炭复合材料及其制备方法。本发明提供了一种充放电性能更好的电动车用新型高倍率改性炭复合材料及其制备方法。其由普通炭素粉体材料、纳米粉体材料和储能材料组成，三种材料的重量比依次为5～10∶1.0～4.0∶0.1～2.0。其制备过程依次为原料制备、热压成型、低温热处理、改性处理、中温炭化、石墨化和后期处理。本发明不仅工艺操作简单，而且材料性能也大大得到了改善，特别是大电流充放电效率提高明显，20C/0.2C效率可达95.0%，1C充20C放循环能达1000次以上，1C充30C放循环能达500次以上，1C充放电循环次数可大于2500次。
本发明涉及一种利用粉煤灰、高分子废弃物制造复合材料及其制品的方法。属于再生新材料。本发明利用粉煤灰、高分子废弃物再加入一些其他助剂和炭黑、化学纤维或玻璃布、碳酸钙等物质,制造出新的复合材料及其制品。这种产品抗冲击、抗挤压、强度高、在某些工作状况下可替代钢材或木材,即达到废弃材料的再利用,又解决这些废弃物对环境的污染。有利于净化环境,促进生态平衡,可带来巨大的经济效益和社会效益。
676
0
新型碳纤维复合材料电缆,其特征是在碳纤维加强芯外包裹有多股合金丝,合金丝采用HB为80的中强度铜丝,在铜丝表面进行加压电镀,形成均匀的铝薄膜,碳纤维加强芯和合金丝进行绞接制成新型碳纤维复合材料电缆。采用本发明的技术,所制得的电缆具有耐腐蚀,防滞后,热膨胀系数小,高导电率,质量轻的有益效果。
本发明公开了一种水相常压干燥制备低密度、高强度、大尺寸碳气凝胶复合材料的方法，属于碳气凝胶制备技术领域。该方法为：1)配制前驱体溶胶；2)溶胶/棉纤共混；3)凝胶、老化；4)水相常压干燥；5)炭化。本发明将棉花纤维作为第二引入相，利用棉纤的空芯结构在纳米孔凝胶体中起到干燥排水管道作用，有效降低了毛细压力，使干燥收缩率降低约50％。棉纤较大的长径比有利于大尺寸样件成型。本发明获得了体密度0.30‑0.35g/cm3，压缩强度3‑8MPa，热导率0.08‑0.11W/mK，尺寸100×100×30mm以上量级的碳气凝胶复合材料，有望作为新型高温隔热材料应用于航天热防护及民用隔热。
930
0
本发明涉及复合材料构件制造技术领域，提供一种复合材料零件的变形量检测方法，首先对三维照相测量仪进行镜头参数选取及校准，然后对被测零件进行清理、粘贴编码点等检测准备，接着对被测零件进行多角度逐幅拍摄，并对拍摄结果进行整体拼接与合并处理后，得到被测零件的初步数模，对初步数模进行降噪处理和背景、非连接项及体外弧点的去除后得到被测零件的三维点云数模，对三维点云数模进行分析求解后得到被测零件的几何参数，最后将被测零件的几何参数与被测零件的原始数模进行对比，得到被测零件的变形量。本发明能够为零件尺寸和回弹角的补偿、工装返修等提供数据支持，能够使得检测结果不受人为因素干扰且检测精度及检测效率高。
947
0
本发明涉及防腐蚀复合材料领域，具体指一种以聚脲树脂为基体的纤维增强型复合材料及其制备方法。材料为A组分和B组分反应产生的聚脲相粘黏于C组分上，其中，A组分为改性异氰酸酯、催化剂、增塑剂、表面处理剂；B组分为水玻璃、表面活性剂；C组分为纤维布。本发明采用的聚脲基体为水性纳米聚脲，无毒无味，绿色环保，污水处理池、分质罐等密闭空间内施工，大大降低受限空间内工人施工作业的危险，提高施工效率。
一类含胺基基团的SIBR集成橡胶、集成橡胶复合材料及其制备方法，SIBR集成橡胶是由烷基锂引发的苯乙烯、异戊二烯、丁二烯和含胺基基团单体1,1‑二苯基乙烯衍生物的四元共聚物，聚合物链中含有不少于3个胺基功能化二苯基乙烯衍生物单元。引入的二苯基乙烯衍生物上的胺基可与补强填料炭黑或白炭黑表面的羟基以离子键或氢键的形式在橡胶材料局部形成强的填料网络，同时胺基官能团的引入也会钝化橡胶分子链的的运动能力进而限制高分子链端的运动摩擦生热，最终实现降低轮胎内耗生热、提高炭黑、白炭黑补强效果的目标，赋予橡胶复合材料“高模量、低能耗”的性能。本发明简单易行，成本低，易工业化，适用面广，具有较好的经济效益和社会效应。
722
0
本发明涉及一种复合材料，由基料和固化剂组成。其中基料包括对二氮己环胺、聚烷基胺、脂肪族胺、不定型硅、苯酚；固化剂包括环氧树脂A、环氧树脂F。本发明所提供的适用于一种应用于换热器管板补强的复合材料，对换热器管板补强进行永久性修补及修复保护，从而延长换热器的使用寿命，明显提高换热器管板的各种技术性能。不但节省了更换零部件所需要的资金和停机时间，而且其良好的防腐特性能延长换热器管板的使用寿命，为企业创造综合经济效益。?
中冶有色为您提供最新的辽宁有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
