江苏苏州有色金属复合材料技术理论与应用

阻燃抗静电PA6复合材料 971

 0

本发明提供了一种阻燃抗静电PA6复合材料，包括以下按重量份计的原料：PA6100～300份，乙烯醋酸乙烯酯共聚物10～20份，导电炭黑10～20份，有机磷酸盐30～50份，三聚氰胺尿酸盐20～40份，磷酸酯盐10～30份，抗氧剂5～15份，成核剂5～10份，相容剂20～40份，润滑剂5～15份。本发明提供的阻燃抗静电PA6复合材料不仅具有长期抗静电性能还具有优越的力学性能。

高机械性能无卤阻燃PBT复合材料 909

 0

本发明提供了一种高机械性能无卤阻燃PBT复合材料，包括按重量份计的以下原料：70～300份PBT，2～20份CTI协效剂，10～50晶须硅，10～30份玻璃纤维，5～25份BDP，5～25份RDP，5～15份增韧剂，5～20份硅烷偶联剂，1～5份抗氧化剂1010，2～10份抗氧化剂168。本发明通过采用多元复合增容和高效复合阻燃体系，制得了具有优良综合机械性能和阻燃性达到UL-94V0级的高机械性能无卤阻燃PBT复合材料。

增韧的聚对苯二甲酸丁二醇酯合金复合材料 1099

 0

一种增韧的聚对苯二甲酸丁二醇酯合金复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：聚对苯二甲酸丁二醇酯67～75份；烯烃树脂5～11份；增韧剂10～15份；相容剂3～7份；抗氧剂0.5～1.0份；增强纤维15～28份；炭黑0.8～1.5份。提供的增韧的聚对苯二甲酸丁二醇酯合金复合材料经测试具有如下性能指标：拉伸强度115～128MPa，弯曲强度222～235MPa，弯曲模量8500～11000MPa，缺口冲击强度20～38kj/m2，热变形温度215～228℃；所有原料易得而有利于工业化放大生产。

纤维三维增强中空复合材料的制造工艺 1013

 0

本发明涉及一种纤维三维增强中空复合材料的制造工艺,该工艺首先控制水平面模板的温度为25℃～35℃,在该水平面模板上进行第一次喷射树脂,将纤维三维机织物铺设在水平模板上,使树脂浸润织物,然后进行机械滚压,第一次滚压结束后,进行第二次喷射树脂,喷射完成后重复机械滚压,最后通过真空吸附装置吸附浸润过的织物调整其高度,并加热固化成型即可得到产品。与现有技术相比,本发明工艺简单、有利于环保,其制品具有生产效率高,制成品精度好,树脂浸润均匀性等优点。

复合材料损伤区域的激光去除装置 1070

 0

本实用新型涉及一种复合材料损伤区域的激光去除装置，包括控制系统、图像采集系统、气流吹送系统以及设置于机器人机械臂上的激光器系统和光束传输系统，激光器系统包括激光谐振装置和激光发射终端，激光谐振装置产生的激光通过光束传输系统传输至激光发射终端，控制系统的控制端分别连接激光谐振系统和机器人，图像采集系统连接控制系统的信号采集端，激光发射终端的相对位置设有零件台，零件台上设有气流吹送系统。本实用新型采用激光高温烧蚀的方式去除损伤区域，具体是根据复合材料中树脂和碳纤维不同的裂解温度，通过控制激光烧蚀温度逐一去除，实现损伤区域自动化高效去除。

有机复合材料反应釜 864

 0

本实用新型公开了一种有机复合材料反应釜，包括釜体，所述釜体顶端设有顶盖，所述釜体外侧壁套设有夹套。本实用新型中，设置有釜体、顶盖、冷却腔、冲洗结构、擦洗结构、入料口、出料口、第一电机、转轴、搅拌器、第二电机、丝杆、导向杆和供水结构，通过入料口将有机复合材料的各种原料添加到釜体内部，然后通过第一电机带动搅拌器对原料进行搅拌，此时可以从冷却腔底端的入水口注入热水，从而对反应原料进行加热，加速原料反应，当需要对釜体内部进行清洗时，通过第二电机带动丝杆转动，使得冲洗结构与擦洗结构在釜体内部上下移动，再由供水结构对冲洗结构提供水源，由此完成釜体内部的清洗，清洗效率高，且节约水源。

PC玻纤复合材料笔记本电脑底壳 883

 0

本实用新型公开了一种PC玻纤复合材料笔记本电脑底壳，包括PC玻纤复合板，PC玻纤复合板包裹有塑料层，通PC玻纤复合板与塑料层过粘接层粘接连接；PC玻纤复合板上设有多个第一散热孔和第一安装孔，塑料层上设有与第一散热孔和第一安装孔相对设置的第二散热孔和第二安装孔，塑料层的一个侧面上设有多个安装卡槽。本实用新型提供的一种PC玻纤复合材料笔记本电脑底壳，采用复合结构，既具有PC玻纤复合板的刚性，同时，也具有塑料的易成型、韧性高等特性，因此，在生产制造的底板中，既能实现韧性强度的要求，也能满足易成型、刚性强的需求，可广泛应用到笔记本电脑的外壳中。

改性LDS镭雕助剂的制备方法和LDS复合材料 730

 0

一种改性LDS镭雕助剂的制备方法和LDS复合材料，本发明通过改性处理原生态LDS镭雕助剂，来有效改善LDS镭雕助剂在各种树脂基材中的相容性和分散能力，有效地降低了LDS镭雕助剂对树脂基材的降解作用，有效地锚定激光照射后所形成的金属核心，防止其从被激光烧蚀过的树脂表面脱离，提高金属附着力，从而有效地降低了制品化镀层缺陷，提高了良品率。使用该改性LDS镭雕助剂和其它基础树脂以及其它助剂来制备的LDS复合材料，能保持其优良的机械性能，维持高抗冲击强度和热变形温度，并且在镭雕化镀后，化镀测试合格率、应力测试合格率、LDS成品合格率都明显提高。

专用于周转箱的耐腐蚀防静电复合材料及其制备方法 1074

 0

本发明提供了一种专用于周转箱的耐腐蚀防静电复合材料及其制备方法，包括下述重量份的组分制备而成：聚丙烯树脂113‑156份、氯化聚氯乙烯76‑94份、铁粉 28‑57份、硬脂酸钙4‑15份、碳酸钙14‑25份、抗氧剂2‑8份、偶联剂3‑7份、增塑剂3‑10份，本发明提供的复合材料，具有易加工、重量轻、力学性能优良、导电性能好以及生产成本低等优点。

镍钴锰酸锂复合材料及其制备方法 836

 0

本发明提供了一种镍钴锰酸锂复合材料，其包括811镍钴锰酸锂材料和聚氨酯材料，聚氨酯材料包裹在811镍钴锰酸锂材料的表面，聚氨酯材料的质量为811镍钴锰酸锂材料的质量的0.18‑4.5％。本发明还提供了一种镍钴锰酸锂复合材料的制备方法。本发明相较于现有技术能够改善镍钴锰酸锂易吸水的问题，并且易于实现规模化工业生产，可以解决电池加工难的问题。

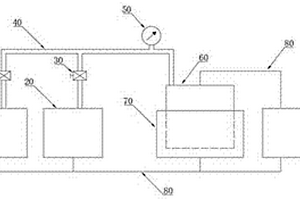

用于PIP法陶瓷基复合材料的真空加压浸渍装备 926

 0

一种用于PIP法陶瓷基复合材料的真空加压浸渍装备，其特征包括浸渍装置60、水浴加热装置70、加压装置10、抽真空装置20、电源控制装置90，加压装置、抽真空装置与浸渍装置通过不锈钢管连接；水浴加热装置包裹在浸渍装置外围，可对浸渍装置进行加热保温，加压装置为加压泵，抽真空装置为真空泵，电源控制装置通过电源线依次控制浸渍装置、水浴加热装置、加压装置和抽真空装置。本发明有益效果：（1）结合了真空、加压和水浴加热的浸渍方式，有效提高了PIP制备陶瓷基复合材料过程中先驱体对纤维预制件的浸渍效率；（2）操作简单，装置结构易于实现；（3）采用水浴加热可以对先驱体溶液进行均匀、稳定、平缓的加热，提高了先驱体溶液的浸渍效率和质量。

添加花生壳粉和稻草秸秆的复合材料的制备方法 967

 0

本发明提供了一种添加花生壳粉和稻草秸秆的复合材料的制备方法，包括以下步骤：（1）将粉碎好的花生壳粉和裁切好的稻草秸秆干燥；（2）电晕处理；（3）将用磷酸、γ―氨丙基三乙氧基硅烷和去离子水混合搅拌；（4）将处理好的花生壳粉和稻草秸秆浸渍；（5）取出，自然晾干；（6）将增韧聚丙烯、高密度聚乙烯和热塑性聚氨酯弹性体干燥；（7）取出，加入晾干后的花生壳粉和稻草秸秆、水滑石、纳米氧化锌、土耳其红油、亚磷酸酯混合；（8）将混合物料加入单螺杆挤出机中进行挤出造粒。本发明的目的是提供一种添加花生壳粉和稻草秸秆的复合材料的制备方法，所制备的材料绿色环保，弹性及韧性都很好，同时耐冲击性能佳。

塑料轴承保持架用复合材料及其制备方法和应用 1061

 0

本发明公开了一种塑料轴承保持架用复合材料及其制备方法和应用，原料包括聚苯硫醚、抗氧剂、尼龙PPA塑料、聚砜、改性碳纤维、改性碳化硅晶须、季戊四醇硬脂酸酯、第一相容剂和第二相容剂，第一相容剂为丙烯酸缩水甘油酯接枝乙丙橡胶，第二相容剂为深圳市帕斯特新材料科技有限公司MG200；制备：称取各原料，将聚苯硫醚、尼龙PPA塑料和聚砜分别进行干燥，将干燥后的聚苯硫醚、尼龙PPA塑料和丙烯酸缩水甘油酯接枝乙丙橡胶混合，挤出得二元合金材料；将二元合金材料与剩余原料混合，熔融挤出，制得；及由上述复合材料制成的轴承保持架；本发明具有耐高温、高耐磨、高强度、耐腐蚀等优点，综合性能好，成本相对高端特种工程塑料较低。

生物基复合材料及其制备方法 692

 0

一种生物基复合材料及其制备方法，属于生物材料技术领域。步骤：取棉籽壳68‑78%、麸皮10‑20%、桐麸10%和添加剂2%，得到培养料；先将得到的培养料加水混合，控制培养料的含水率，再放入灭菌装置灭菌，得到栽培料；将得到的栽培料装入在一端开有装料口且对应于装料口处配有启闭门而在其它壁体及启闭门上各设置有接种孔的模具中，得到待接种基质；将平菇菌种从接种孔接入基质，用带透气膜的相应规格塞盖装置密封接种孔，待接种完成后由所述的模具连同完成了接种的基质引入培养室培养，待菌丝长满基质后移出培养室，依次烘干和脱模，并且控制烘干的含水率，得到生物基复合材料。优点：廉价；绿色环保；应用广泛；步骤简练。

增强型尼龙66复合材料及其制备方法 828

 0

本发明公开了一种增强型尼龙66复合材料及其制备方法，组分及各组分的质量分数如下：尼龙6660~80份，玻璃纤维10~20份，碳纤维5~10份，硬脂酸锌1~3份，二月桂酸二丁基锡0.5~1.5份，偶联剂1~3份，抗氧剂0.1~0.5份，增塑剂2~6份。所述偶联剂为KH560或者KH792。所述抗氧剂为抗氧剂1010或者抗氧剂DLPP中的一种。所述玻璃纤维的长度为3~10mm。所述增塑剂为邻苯二甲酸二甲酯或者磷酸三辛酯。采用玻璃纤维和碳纤维对尼龙66进行改性，制得的复合材料冲击强度提高了50%，弯曲强度和拉伸强度也明显提高。

高刚性超韧尼龙复合材料及其制备方法 817

 0

本发明公开了一种高刚性超韧尼龙复合材料及其制备方法，组分及各组分的质量分数如下：尼龙100份，碳纤维10~20份，马来酸酐2~8份，过氧化二苯甲酰0.2~0.6份，石蜡1~3份，己内酰胺8~18份，尿素1~4份，糠醛1~2份，氨基硅油1~5份，二乙烯三胺3~10份，三乙醇胺1~3份，羧乙基纤维素2~5份，顺丁烯二酸酐5~10份，阻燃剂1~3份。所述尼龙为尼龙6与尼龙66按质量份2~7:1混合而成。经过改性后的尼龙复合材料的弯曲强度、拉伸强度和断裂生产率都有所改善，尤其是缺口冲击强度有较大提高，比普通尼龙提高了2倍多，其具备高刚性超韧性能。

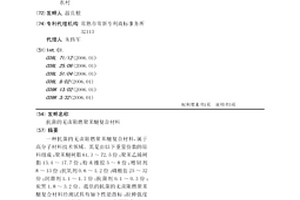

抗菌的无卤阻燃聚苯醚复合材料 776

 0

一种抗菌的无卤阻燃聚苯醚复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：聚苯醚树脂61.3～72.5份；聚苯乙烯树脂13.4～17.7份；粉末橡胶5～8份；增韧剂8～13份；抗氧剂0.6～1.2份；磷酸盐25～32份；润滑剂1.1～1.7份；抗菌剂0.1～0.3份；炭黑1.8～3.2份。提供的抗菌的无卤阻燃聚苯醚复合材料经测试具有如下性能指标：拉伸强度16～24MPa，伸长率230～320%，表面硬度45～55D，阻燃性V-0(UL-94-3.0mm)，抑制细菌繁殖效果优异。

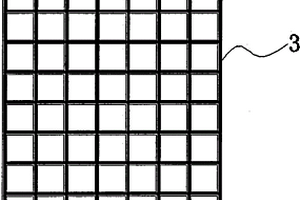

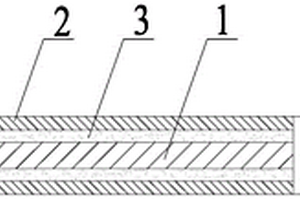

铅包碳复合材料及其应用 1027

 0

本发明的一种铅包碳复合材料及其应用，由铅(2)包裹在粉状或棒状的碳基材料(1)的周围后挤压成型，或者，将粉末状的碳基材料(1)压成碳基板栅，或编成丝状后绕制成碳基板栅，再将薄铅皮包裹在碳基板栅的外层。本发明的铅包碳复合材料，可用于制作蓄电池极板板栅，能有效提高蓄电池的体积比能量及放电容量；利用质量轻、导电性能强的碳基材料作为导电内芯，外包覆上耐腐蚀性及电化学性能强的铅层，以此减少了用铅量，大幅度减轻了板栅的重量，从而使电池重量大幅度减轻，同时减轻了对环境的污染。

改性氧化石墨烯/PMMA复合材料的制备方法 800

 0

本申请公开了一种改性氧化石墨烯/PMMA复合材料的制备方法，以氨基封端的聚对苯二甲酰对苯二胺低聚物为改性剂，先对氧化石墨烯进行表面改性，再利用水合肼为还原剂对改性后的氧化石墨烯进行还原，得到改性的石墨烯，然后将制备的改性石墨烯溶解在NMP中进行完全剥离，然后将溶解改性石墨烯的NMP溶液分散在PMMA中，改性石墨烯的用量为0.1～0.2wt％。本发明通过的简单的一步聚合得到氨基封端的PPTA聚合物，并直接接枝到氧化石墨烯，得到改性后的石墨烯，改性后的石墨烯在有机溶剂中表现出了良好的分散性，同时PPTA上含有的极性基团以及苯环的结构，使之能与许多聚合物具有良好的相容性。由上述改性的氧化石墨烯制备的复合材料具有良好的机械性能。

聚醚醚酮改性纳米复合材料的制备方法 1032

 0

本发明公开了一种聚醚醚酮改性纳米复合材料的制备方法，先将聚醚醚酮及醇酸树脂投入高搅机中搅拌，然后加入聚己内酯、纳米二硫化钼和椰子油酸单乙醇酰胺搅拌，然后加入剩余原料搅拌，得到混合料；然后将混合料静置8‑15h后加入到双螺杆挤出机熔融挤出，维持挤出温度为180‑200℃，挤出压力为14‑20MPa，冷却后切粒拆分即可。本发明的制备方法流程较短，操作简单，成本低，对环境友好，经济效益高。与现有技术相比，本发明提供方法制备出的纳米复合材料赋予其良好的生物活性，且具有优异的物理、化学和机械等性能，均优于现有市面上相关产品的性能。

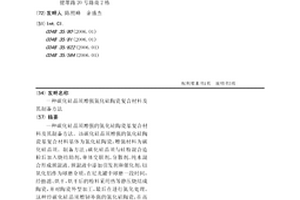

碳化硅晶须增强氮化硅陶瓷复合材料及其制备方法 968

 0

一种碳化硅晶须增强的氮化硅陶瓷基复合材料及其制备方法。该碳化硅晶须增强的氮化硅陶瓷基复合材料基体为氮化硅陶瓷，增强材料为碳化硅晶须。制备方法：碳化硅晶须与硅粉混合造粒后加入烧结助剂，单体交联剂，分散剂，纯水混合形成预混液。预混液中添加引发剂和催化剂，以氧化铝作为球磨介质，在尼龙罐中球磨一段时间，经抽滤、烘干，烘干后的粉料采用热等静压烧结成陶瓷，并对陶瓷外型加工，最后在进行氮化处理。这种经碳化硅晶须增韧补强的氮化硅陶瓷，在高温强度，耐磨性，耐磨蚀性得到了提高，使得氮化硅陶瓷能在更加广泛的领域应用更加完善。

聚对苯二甲酸乙二醇酯改性的阻燃聚酰胺复合材料 942

 0

一种聚对苯二甲酸乙二醇酯改性的阻燃聚酰胺复合材料，属于高分子材料技术领域。其特征在于其是由以下重量份数的原料组成：聚酰胺66树脂120～135份；聚对苯二甲酸乙二醇酯25～36份；聚碳酸酯12～18份；相容剂7~14份；阻燃剂28~35份；抗氧剂1.1~1.7份；增强纤维32~45份；炭黑2.1~3.1份。提供的聚对苯二甲酸乙二醇酯改性的阻燃聚酰胺复合材料经测试具有如下的性能指标：拉伸强度120～148MPa，弯曲强度235～255MPa，缺口冲击强度13.6～17.2kj/m2，阻燃性达到V-0(UL-94-3.0mm)，热变型温度165～190℃。

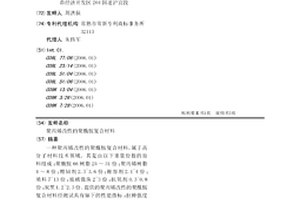

聚丙烯改性的聚酰胺复合材料 988

 0

一种聚丙烯改性的聚酰胺复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：聚酰胺66树脂25～31份；聚丙烯树脂4～8份；增韧剂2.3~3.6份；相容剂2.1~4份；填料7~13份；玻璃微珠2~3份；抗氧剂0.3~0.8份；炭黑1.2~2.3份。提供的聚丙烯改性的聚酰胺复合材料经测试具有如下的性能指标：拉伸强度112～130MPa，弯曲强度170～200MPa悬臂梁缺口冲击强度12～15kj/m2。

纤维与颗粒混杂的无机复合材料毡及其制作方法 1000

 0

本发明公开一种纤维与颗粒混杂的无机复合材料毡及其制作方法，其特征在于由隔热纤维材料和隔热颗粒材料组成，且包括65～85％的孔隙率，其中隔热纤维材料所占重量比为15～50％，隔热颗粒材料所占重量比为50～85％，隔热纤维材料为玻璃棉、陶瓷棉、矿物棉或它们的组合，隔热颗粒材料为硅酸钙颗粒、二氧化硅颗粒、珍珠岩、熟石膏粉、碳酸钙颗粒、玻化微珠、珠光砂或它们的组合。本发明的优点在于克服了纯纤维材料毡或芯材压缩后回弹性大的缺点，克服了纯颗粒材料毡或芯材抗折强度低，抽真空时间长的缺点。该无机复合材料毡可用作建筑、机械、热能等领域的隔热元件或隔热填料，也可以用作真空绝热板的芯材。

耐候汽车保险杠复合材料的制备方法 776

 0

本发明公开了一种耐候汽车保险杠复合材料的制备方法，该制备方法先将各原料按重量份配比投入至高速搅拌机中搅拌，然后将搅拌后的物料在双螺杆挤出机中熔融挤出，冷却后经切粒机切粒，粒料再经干燥、筛选、包装即得产品。本发明的耐候汽车保险杠复合材料具有质量轻、强度高、耐冲击、减震效果好等优点，尤其是在耐候性能方面，大大优于市面上的大部分产品，用于制作汽车保险杠，实现了汽车轻量化与节能环保，?同时兼备成本低、工艺简单的优点，有利于大范围的推广应用。

导热型的防静电复合材料及其制备方法 1059

 0

本发明公开了一种导热型的防静电复合材料，包括以下重量份数的原料：聚酰亚胺树脂50~70份、二官能脂肪族聚氨酯丙烯酸树脂25~45份、改性导电剂5~15份、六方BN10~20份、丙烯酸六氟丁酯3~8份、蔗糖醇3~7份、间苯二胺1~2份、二丙二醇二丙烯酸酯1~3份、丙烯酸异辛酯6~12份、聚乙烯醇缩丁醛5~15份；所述的六方BN为片状六方BN，片状尺寸为1~5μm；所述的改性导电剂为经改性处理的乙炔黑和石墨，其质量份比为1:1~2，本发明将六方BN与耐热性能良好的基础树脂聚酰亚胺树脂和二官能脂肪族聚氨酯丙烯酸树脂及与基础树脂相容性良好的改性导电剂和其他改性添加剂在一定比例及制备工艺条件下复合，制得的复合材料具有良好的防静电性能及导热、散热和耐热性能。

碳纤维增强聚碳酸酯复合材料及其制备的成型品 882

 0

本发明公开了一种碳纤维增强聚碳酸酯复合材料、成型品，包括以下组分以及重量份：聚碳酸酯树脂100份；碳纤维10‑70份；环氧树脂2‑20份；聚乙烯醇和/或聚乙烯醇衍生物2‑10份；有机金属化合物0.1‑1份；本发明提供了一种可大幅提高与金属的结合力的碳纤维增强聚碳酸酯复合材料、成型品。

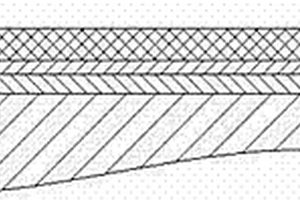

新型金属/陶瓷复合材料 1018

 0

本发明公开了一种新型金属/陶瓷复合材料，包括：金属基体和陶瓷涂层，所述金属基体为硬质合金，所述金属基体和所述陶瓷涂层之间还包括中间连接层，所述中间连接层为复合金属层，包括热膨胀系数小、弹性模量高的第一金属层和塑性好的第二金属层，所述第一金属层与所述陶瓷涂层结合，所述第二金属层和所述金属基体结合。本发明的新型金属/陶瓷复合材料，通过中间连接层使所述陶瓷涂层和金属基体紧密结合，中间连接层能缓解连接部分的残余应力。

白色的无卤阻燃聚碳酸酯复合材料 704

 0

一种白色的无卤阻燃聚碳酸酯复合材料，属于高分子材料技术领域。其是由以下按重量份计的原料组成：聚碳酸酯树脂110～140份；聚丙烯树脂30～45份；马来酸酐接枝聚丙烯11～16份；抗氧剂0.8～1.4份；阻燃剂30～45份；增强纤维14～22份；钛白粉34～42份；润滑剂2.2～3.6份。提供的白色的无卤阻燃聚碳酸酯复合材料具有无卤阻燃和白色的特点，适合生产计算机外壳，打印机外壳，汽车部件和电视机部件等；弯曲强度100～130MPa；断裂伸长率20～40%；缺口冲击强度11～13KJ/m2；热变形温度100～125℃；阻燃性达到V-0(UL-94-1.6mm)；白度大于93。

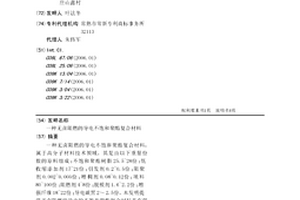

无卤阻燃的导电不饱和聚酯复合材料 898

 0

一种无卤阻燃的导电不饱和聚酯复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：不饱和聚酯树脂25.5~28份；低收缩添加剂17~21份；引发剂0.2~0.5份；阻聚剂0.002~0.005份；增稠剂0.08~0.12份；填料80~100份；阻燃剂4~8份；脱模剂1.6~2.2份；增强纤维18~22份；导电碳黑2～2.5份。本发明提供无卤阻燃的导电的不饱和聚酯复合材料具有强度好、收缩低、能消除静电的特点。
