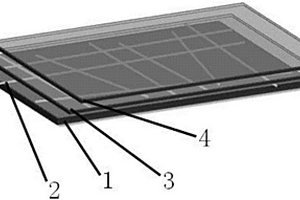

本发明涉及一种含有功能调节层的透明导电薄膜,包括:在基底上依次层叠设置的导电纳米线管层、石墨烯薄膜层和功能调节层;所述功能调节层为金属氧化物、金属硫化物或者金属氧化物与金属硫化物的复合材料。该透明导电薄膜能够与LEDs或薄膜太阳能电池的活性层材料形成优异电接触特性,可以调节空穴和电子的注入,从而提高器件的性能。
一种复合膜,所述复合膜微观上由石墨烯片层和穿插于石墨烯片层中的高分子聚合物纤维构成的网络结构构成;所述高分子聚合物为聚丙烯酸PAA、聚丙烯腈PAN、聚环氧乙烷PEO中的一种;所述石墨烯片层于复合膜中的质量含量为5-90%。本发明设计的复合材料一维材料组分包括了各类纺丝高分子、碳材料、金属氧化物材料等,二维材料主要基于石墨基材料,极大地增加了电极的比表面积,并通过三维多孔结构的构建,有效地强化了电极中的物质传递,同时静电纺丝技术可实现批量化的规模制备,制备过程简单、结构可控、制备效率高,为先进能源技术的高性能、低成本发展提供了新的思路。本方法所制备的材料适用于燃料电池、锂离子电池、超级电容器等多种能源体系。

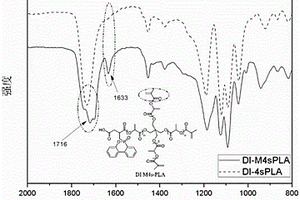

本发明属于高分子材料技术领域,具体涉及一种含有磷系阻燃剂9, 10?二氢?9?氧杂?10?磷杂菲?10?氧化物(以下简称DOPO)基团的热固性聚乳酸及其制备方法。具体制备方法为:首先合成带有羧基DOPO,然后在共引发剂存在的条件下与脱水后的乳酸进行缩合反应,得到含有DOPO基团的星型聚乳酸,并在对其进行端基改性后,通过添加适当引发剂引发交联而固化。这种带有DOPO基团的热固性聚乳酸可以提高高聚物的阻燃性能,同时可保持热固性聚乳酸的力学性能。这制备方法工艺条件温和,简单易行,无任何废弃物产生,合成过程安全环保,适合批量生产。合成产物具有较低的溶体粘度,方便与纤维进行复合材料制备,具有较好的应用前景。
本发明公开了一种能够预防蛀虫的室内装饰用防火板的制备方法,包括(1)准备原料,(2)制备钠水玻璃‑对二氯苯溶液,(3)制备凸凹木纹有色面层的料浆,(4)制备对二氯苯‑钠水玻璃材料,(5)在防火板生产线上成型。本发明是一种有效、合理的处理复合材料的防火板制备工艺,其操作简单,节约成本,产品填充的碳纤维网格布以及对二氯苯钠水玻璃增强了防火板的强度,且凸凹木纹有色面层表面呈凸凹木纹状,且可呈现出不同的色彩,具有很强的装饰效果;制备的产品吸水率<4%,软化系数在1左右,抗压强度>43Mpa,抗折强度高,防火防潮性能好。

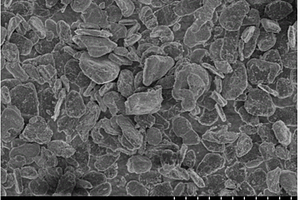

本发明属于无机纳米材料领域,具体涉及一种层数可控的六方氮化硼纳米片及其制备方法。所述方法包括:在去离子水中依次加入硼源和氨水,置于恒温水浴锅中磁力搅拌条件下,逐滴加入钙盐、恒温搅拌,然后进行热处理,得到含钙离子的硼前驱体;将所得前驱体置于真空管式炉中,在氨气气氛下升温至一定温度进行热处理反应,随后自然冷却至室温,得到层数可控的六方氮化硼纳米片。本发明方法首次使用钙离子催化合成层数可控的高质量六方氮化硼纳米片,并且具有工艺简单、可重复性好、产率高等优点,可以满足不同领域对氮化硼纳米片层数不同的要求,更好地推动氮化硼纳米片在功能性复合材料领域的应用。

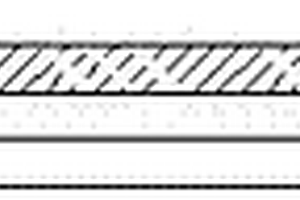

本发明涉及一种隔热效果甚佳耐高温人造革,下层为基质层(1),上层为面层(2),基质层为下部的阻燃纤维织物(11)与上部的真空镀铝膜(12)制作而成,面层(2)为PU做成。所述基质层背面复合有衬里织物层,所述衬里织物层,为一种隔热编织物,主要是以适量的反光纱线编织而成,且,各该反光纱线表面并设有多数不规则的反光面。本发明由于基质层为阻燃纤维织物与真空镀铝膜的复合材料制作而成,使得该人造革做成服饰或者沙发表皮时可以对高温起到有效的防护作用。本发明隔热效果甚佳。

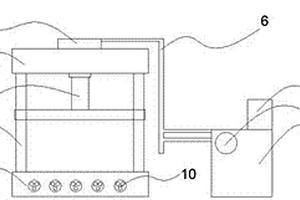

本发明公开了一种新型改进减震四柱油压机,其特征在于,包括基座(1),在基座(1)设置油柱(2),油柱(2)连接顶座(3),在顶座(3)下部设置活动柱(4),在底座(3)上设置储油罐(5),储油罐(5)连接油管(6),连接总油缸(7),在总油缸(7)上设置油压表(8),在总油缸(7)上设置电机(9),在基座(1)上设置减震孔(10),本发明的有益效果是:本发明设计合理,结构简单。该新型改进减震四柱油压机在工作时,将达到预期效果,大多油柱都需要有耐高温要求配置,而此发明从材料上达到了要求,油柱采用加强复合材料,使其加固提高使用安全性。
一种淀粉/乙烯‑醋酸乙烯共聚物(EVA)复合泡沫塑料的制备方法,其特征在于:将淀粉、增塑剂、EVA、催化剂、填充剂在高速混合机中混合均匀,所述各物的加入量为淀粉100份,增塑剂0~40份,EVA20~100份,催化剂0.5~10份,填充剂0~200份,该混合物在120~220℃下挤出成型,从而得到淀粉/EVA复合泡沫塑料。在熔融挤出过程中,EVA的醋酯基在催化剂的作用下分解出乙酸并气化,从而使得复合材料发泡,复合泡沫塑料的泡孔均匀性好,耐水性好。

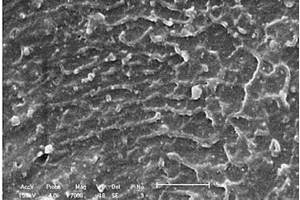

本发明公开了一种利用甘蔗渣和聚丙烯制备汽车塑料的方法,其方法包括:甘蔗渣除髓、粉碎过筛,用石灰水上清液浸泡,加热,加入硬脂酸、分子蒸馏单甘脂通过胶体磨进行甘蔗渣微纤化,得到微细纤维;以聚丙烯为基材中添加精细胶粉(FRP)为聚丙烯成核剂,再加入硅烷偶联剂、马来酸酐接枝物、助剂和甘蔗超细纤维混炼高温和高剪切力作用下,采用“熔融挤出‑热拉伸‑淬冷”方法,后经风干,制粒机制粒得到甘蔗渣超细纤维/聚丙烯热拉伸复合材料。本方法操作简单,生产的材料具有良好的刚性、耐冲击性、机械强度、耐高温性等优点。

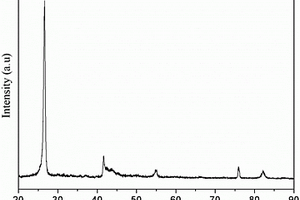

本发明公开了一种用于锂电池负极的硅碳材料及其制备方法,所述硅碳材料由硅和碳纳米管两种材料复合;其中碳纳米管呈灌木丛状分布,碳纳米管的直径为100‑150nm,硅纳米颗粒紧密地附着在碳纳米管外壁上,对碳纳米管形成包覆状,并在表面形成大量孔隙。本发明还公开了一种该硅碳材料的制备方法:二氧化硅粉体与多壁碳纳米管按照摩尔比1:14‑20,进行充分研磨混合,溶于无水乙醇中,搅拌使其充分混合;再加入锌粉体,常温超声搅拌30min,形成悬浊液;然后再将其置于真空80℃干燥箱12小时形成块体;然后放入管式炉中,在密闭的真空环境下650‑800℃下热处理2‑3小时,然后自然冷却;得到硅碳复合材料。该材料具有高的能量密度和良好的循环稳定性。

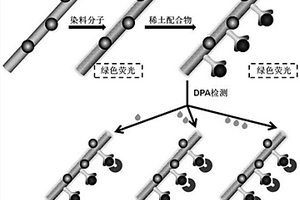

本发明属于纳米复合材料制备技术领域,具体涉及一种核壳型磁性多色荧光探针的制备及可视化检测方法。其中稀土掺杂的核壳型磁性多色荧光探针的制备,包括三个步骤:(1)用水热法让荧光素负载到磁性多水高岭土上,此时,磁性高岭土就会在三用紫外分析仪下显示出绿色荧光;(2)为了防止荧光素从磁性多水高岭土内泄露出来,采用APTES+TEOS混合液,滴加氨水,发生反应让氨基取代产品的羟基,从而形成一层保护膜;(3)接下来接枝乙二胺四乙酸衍生物,进而与稀土离子配位形成鳌合物,制得荧光探针。另外涉及一种可视化检测方法,将上述荧光探针与Tris‑HCl缓冲溶液混合后对不同浓度的被检测物DPA进行荧光测定,得到多色荧光变化说明该荧光探针的识别性能。

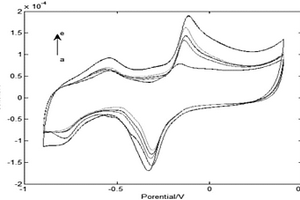

本发明涉及电化学分析检测技术领域,具体涉及一种可用于血糖测定的新型电极及其测定方法,包括由玻碳电极或修饰电极为工作电极,饱和甘汞电极为参比电极,铂丝为辅助电极组成的三电极系统,修饰电极为利用电沉积法制备的碳纳米管/钯纳米结构复合材料,本发明的目的在于运用碳纳米管/钯纳米复合修饰电极,建立一种测定血糖的新方法,研究血糖在该修饰电极上的电化学行为,该方法对葡萄糖具有较高的选择性、较高的灵敏度、且比较容易操作。

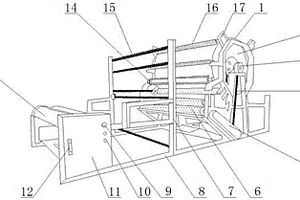

本发明公开了一种热烘式不干胶复合机,包括复合机本体,所述复合机本体底端设置有横向支撑杆,所述横向支撑杆中间位置焊接有纵向支撑杆,所述纵向支撑杆一侧端连接有支撑辊,所述横向支撑杆上且纵向支撑杆一侧设置有胶水箱,所述胶水箱一侧上设置有电源开关、运行指示灯和胶水注入口,所述电源开关下方设置有运行指示灯,所述运行指示灯一侧水平位置处设置有胶水注入口,由于松紧调节杆是双杆转动结构,通过转动松紧调节杆的角度可以调节材料的松紧程度,达到调节目的,利于材料复合,通过热滚筒内的热风循环方式可以对复合材料进行充分均匀加热,使胶水粘接更加牢固,保证材料的稳定性,利用胶水箱可以提高不干胶复合机的适用性。

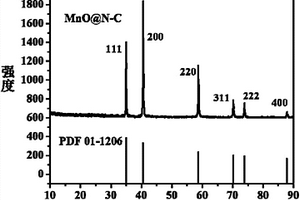

本发明公开了一种氮掺杂碳包覆氧化锰锂离子电池复合负极材料及其制备方法与应用,该复合材料由纳米级氧化锰和多巴胺复合而成,其中氧化锰呈球形。该方法是将制备的球形氧化锰纳米颗粒与盐酸多巴胺进行混合,过滤洗涤、干燥后得到氧化锰和聚多巴胺的复合物;然后通过高温碳化将聚合层转化为氮掺杂的碳层;本发明所制备的氮掺杂碳包覆氧化锰(MnO@NC)锂离子电池复合负极材料结构稳定,导电性能好,作为锂离子电池负极材料具有优异的倍率性能和循环稳定性能;多巴胺的聚合只需要在室温和弱碱性条件下完成,所以成本低廉,能耗较低、控制方便、环境友好,适合锂离子电池实际应用,能够实现工业化规模生产。

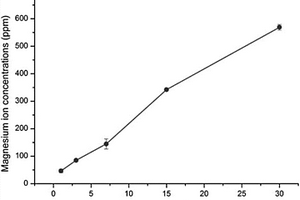

本发明涉及骨再生领域,尤其是涉及一种可降解型氧化镁‑高分子基复合骨修复材料。本发明中,可降解型‑高分子基复合骨修复材料原料由氧化镁和聚己内酯‑聚乙二醇嵌段共聚物组成。在本发明所制成的复合材料在生物体内降解无毒副产物生成,同时能促进成骨细胞的增殖。
本发明公开一种用于汽车配件的成本低金属材料,包括如下步骤:在模具上涂刷固化剂的树脂混合物,然后在其上面铺贴一层按要求准备好的金属原料,用刷子、压辊或刮刀压挤金属原料,使其均匀浸胶并排除气泡后,再涂刷树脂混合物和铺贴第二层金属原料,直至所需厚度,最后,在一定压力作用下加热固化成型,最后脱模得到复合材料制品。本发明提供一种用于汽车配件的成本低金属材料,具有成本低、生产周期短的优点。
本发明公开了一种静电纺丝制备拉胀纳米纤维纱线的方法,其特征在于,采用高压电场将高聚物溶液或高聚物熔融液体通过静电力纺丝得到微纳米纤维膜并收集在拉胀结构收集装置上;所述拉胀结构收集装置上拉胀纹路的杆上与杆间的孔隙选用的材料不同;将收集到的具有拉胀结构的微纳米纤维膜从拉胀结构收集装置上剥离并集束;将微纳米纤维膜进行后处理,以提高纤维间的摩擦性能,提高拉胀纳米纤维纱线的力学性能或赋予其功能。本发明可用于拉胀纳米纤维纱线的连续化、规模化制备,提高拉胀纳米纤维纱线的生产效率;制备的拉胀纱线结构稳定,可用于服装、超疏水材料、过滤材料、生物医用、组织工程、光电材料、冲击防护、传感器、复合材料等领域。

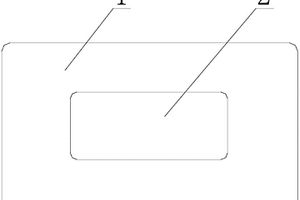

本发明涉及一种具有活性炭吸附颗粒的敷料,包括一层由粘胶纤维与碳材料的混合织物为基底的敷料层,敷料层中含有活性炭颗粒,活性炭颗粒的粒径为0.2mm,所述的敷料层镶嵌于基材层的中部。所述的一种具有活性炭吸附颗粒的敷料,充分应用了新型复合材料的优良性能,当医用敷料贴与伤口接触时,活性碳将渗出液中的毒素以及有机酸、有机胺等伤口降解产物吸附进其碳微孔结构中,渗出液中的细菌也被吸附到活性碳的表面并且被银离子杀死,起到了杀菌消毒、抑制异味的作用。

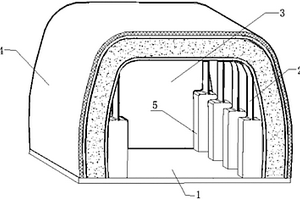

本发明提供一种弹性复合材料防烟条。所述弹性复合防烟条包括长条形耐火基板和固定在耐火基板上的多个金属支架,所述金属支架为顶部呈水平状的拱形支架,多个金属支架的两端分别通过弹性连接座固定在耐火基板靠近两侧的部位,且多个金属支架平行排列,并与耐火基板之间形成一个顶部呈水平面的拱形空气通道;在多个弹性金属支架的外侧覆盖有金属非金属复合层,金属非金属复合层的两侧边与耐火基板密封连接,形成一个顶面水平的拱形面。本发明结构简单,适用性强,具备气密、耐高温性能,本发明的工作面在一定范围内可调节弹性预紧力,使防烟装置与帘面更加均匀紧密贴合,可以作为防烟装置设置于防火防烟卷帘中阻挡烟气的蔓延、热量的传播。

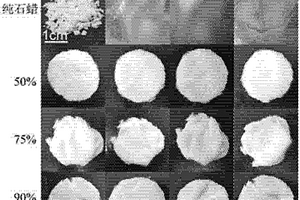

本发明智能调温复合棉及其制备方法,特征是利用普通棉花与有机相变物质复合而成,首先按照一定比例分别称取一定质量的棉花和有机相变物质(如石蜡、硬脂酸等),然后将相变物质分别溶于适当量的溶剂中,置于一定温度的水浴中持续搅拌一段时间,使得相变材料充分分散溶解,再将事先称取的棉花分别加入到有机相变物质的溶夜中,浸泡一段时间使棉花充分吸附相变物质,然后在一定温度下蒸干溶剂,得到有机相变物质/棉花复合材料,即智能调温复合棉。本方法操作简便、成本较低、环境友好,得到的复合棉能够根据使用环境的温度变化而智能调节自身温度使之维持在相变温度范围内,该产品具有广泛的实用价值。

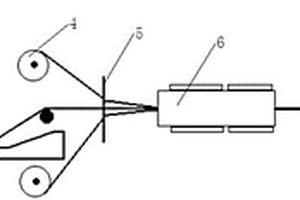

本发明公开的铁路棚车内墙板生产方法和连续生产装置通过采用连续的浸胶、预成型和加热定型的方式进行连续生产,一方面可以提高生产效率,而且采用拉挤的方式进行生产,能够保证其表面质量和尺寸稳定性;将的纱架、导纱板、胶槽、玻纤毡导向装置、预成型板、成型模具、牵引装置以及切割装置按照顺序依次对接,经过浸胶的玻纤与两层玻纤毡在模具内挤压成型,并加热固化成型,由牵引装置作为动力在前端牵引成型板材,自动化程度和原材料利用率较高,生产效率显著,制品性能优异,尺寸、质量稳定,制品表面平滑美观、形状的可设计性非常强,环境污染小,基于拉挤成型工艺的独特性能,拉挤成型复合材料产品可以取代金属、塑料、木材、陶瓷等制品。

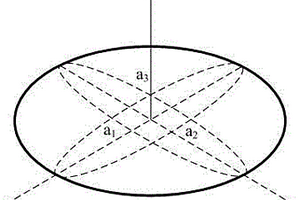

本发明公开了一种用于颗粒状材料本征电磁参数的提取方法,其包括如下步骤:步骤1、根据颗粒状材料的面径比,求得颗粒状材料的轴向退磁因子ST和径向退磁因子SL;步骤2、根据颗粒状材料的轴向退磁因子ST和径向退磁因子SL,求得轴向混合因子和径向混合因子;步骤3、根据测试出的颗粒状材料随机分布于基体材料内形成的复合材料的等效电磁参数,进而应用数值方法提取出颗粒状材料的本征电磁参数。本发明的有益效果是精度高、适用范围广且考虑分布效应。
本发明公开了一种壳聚糖微球复合丝素硫酸钙骨水泥及其制备方法。本发明公开的可注射复合型骨水泥由壳聚糖微球和硫酸钙组成的混合粉末与丝素溶液以1∶0.45的固液比g/ml配制而成,混合粉末中壳聚糖微球含量是0.1%w/w-1%w/w,硫酸钙含量是99%w/w-99.9%w/w。首先利用乳化-化学交联法制备壳聚糖微球,从家蚕蚕丝中提取丝素纤维进一步制成丝素溶液,然后将壳聚糖微球与硫酸钙粉末混合,混合粉末再按照一定量的固液比与丝素溶液混合。本发明的骨水泥复合材料的优点在于不仅可被经皮微创注射至骨缺损部位修复骨缺损,且可在体内被降解吸收,可被用作药物缓释系统进行药物或生长因子释放较长时间作用于填充部位。
本发明公开了一种电化学胃癌肿瘤标志物无标记免疫传感器的制备方法,属于新型纳米功能材料和生物传感器领域。本发明首先在二氧化钛纳米颗粒基底上,利用光电化学合成方法,直接在电极上合成了二氧化钛-贵金属复合材料,进而制得了成本低、灵敏度高、特异性好、检测快速、制备简单的检测胃癌肿瘤标志物的电化学无标记免疫传感器。

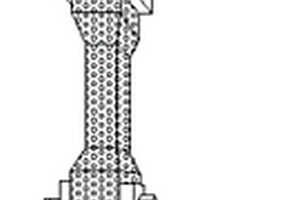

本发明公开了一种泡沫铝拉伸检测夹具,包括拉伸组件、夹具组件和拉伸旋转手柄,所述拉伸组件包括本体和拉伸夹,所述本体上端设有一安装孔,所述拉伸旋转手柄设于所述安装孔内,所述拉伸夹设于本体的下端,所述拉伸夹为三叉型,所述夹具组件两端设有插孔,插销将夹具组件与拉伸夹连接在一起,本发明使得泡沫铝复合材料不会受不同材料性能的影响,进行拉伸时,拉伸力不断增大也不会脱落,不会造成结构性破坏,能高效的达到实验目的,得到泡沫铝拉伸强度实验数据,同时结构简单,安装方便。
本发明涉及一种锂离子电池石墨硅基复合负极材料及制备方法,所述石墨硅基复合负极材料包括纳米硅裂解碳复合材料、石墨和碳材料包覆层;制备方法是:首先用高能湿法机械球磨方法获得纳米硅,接着通过分散聚合将其和高残碳的聚合物复合,形成纳米硅镶嵌在聚合物微球中的聚合物/纳米硅复合微球乳液,再将该微球乳液与石墨复合,最后用有机碳源固相包覆,热处理,得到锂离子电池石墨硅基复合负极材料。此方法解决了纳米硅因其粒度小,比表面能高,易于发生团聚,特别是突破了纳米硅从液态的分散状态到干燥时团聚的问题。所得负极材料具有高比容量(>550mAh/g)、高首次充放电效率(>80%)及高导电性的特点。

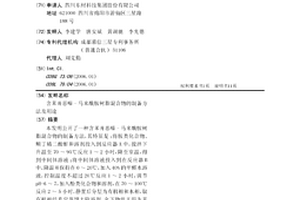

本发明公开了一种含苯并恶嗪-马来酰胺树脂混合物的制备方法,其特征是:将胺类化合物、顺丁烯二酸酐和溶剂投入到反应器A中,搅拌下升温至70~95℃反应1~2小时,降至室温,得到中间体溶液;将中间体溶液投入到在反应器B中,降温并保持在0~20℃,加入40%的甲醛水溶液,控制温度不超过20℃反应1~2小时,调节pH=6~7,加入酚类化合物和溶剂,在70~100℃反应2~5小时,静置后分层为有机相和水相,取有机相经真空蒸馏去除溶剂、余下物烘干即为苯并恶嗪-马来酰胺树脂混合物,该树脂混合物性能良好,适于用作电气绝缘结构件、包覆材料或结构复合材料的制造。
一种含氨基的可交联聚芳醚砜及其制备方法和气体分离膜的用途,属于聚合物纳米复合材料领域。所解决的问题是现有的气体分离膜存在的气体渗透性和分离性能不能兼顾的问题,通过利用本发明中所提供的一种分子侧链带有苯氨基和丙烯基的可交联聚芳醚砜与N-甲基吡咯烷酮混合后浇注成膜或者与N-甲基吡咯烷酮混合时加入过氧化苯甲酰后浇注成热交联膜,另外也可通过加入多壁碳纳米管而形成混合基质膜或者混合基质热交联膜。本发明由于含有的氨基可以与碳纳米管的羧基发生氢键相互作用,碳纳米管在聚合物中更均匀地分散,两相界面具有很好的粘合力,从而混合基质膜的气体渗透性和选择性得到了提高。本发明用于制备气体分离膜及气体分离。
本发明公开了一种建筑钢构支撑的多孔承重梁,包括上梁体,及用于承载上梁体重量的承重梁,所述上梁体为五个单梁体并行排列组合而成,所述承重梁设置在上梁体下端;本发明的建筑钢构支撑的多孔承重梁,上梁体由纤维增强复合材料制成,且内腔为多孔的方形中孔,具有优异的抗拉强度与抗压性能,且在上梁体底部设置一承重梁,承受上梁体所受的多余压力,整体结构简单,承载能力大,生产制作成本低,质量较轻,适合应用于各种桥梁、建筑上面,稳定性与安全性均高于一般承重梁。

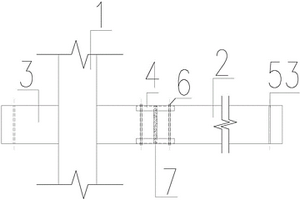

本发明公开了一种U形钢竖向连接的钢筋混凝土装配整体式框架及其施工方法,该框架包括附带短梁段(3)的钢筋混凝土预制柱(1),钢筋混凝土预制梁(2)和U形钢(4);钢筋混凝土预制柱(1)附带短梁段端部(3)带有竖向第一螺栓孔(51),U形钢(4)腹板上面带有竖向第二螺栓孔(52),钢筋混凝土预制梁(2)两端部分别带有竖向第三螺栓孔(53),通过U形钢(4)以及竖向摩擦型螺栓(6)把钢筋混凝土预制柱(1)和钢筋混凝土预制梁(2)相连,在连接区浇筑有工程水泥基复合材料(7),使结构成为装配整体式框架。装配整体式框架具有内力传递明确可靠、受力简单合理、施工方法便捷高效、整体性能好、抗震性能好等优点。
中冶有色为您提供最新的江苏无锡有色金属理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
