全部
▼
热搜：
681
0

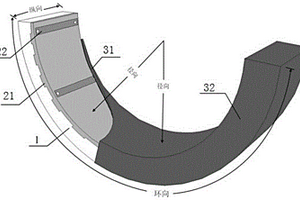

本发明公开了一种高承载抗震塌拱结构，本发明为采用超高韧性水泥基复合材料（UHTCC）和聚脲弹性体进行双重加固的高承载抗震塌拱结构，结构的芯体为内侧面设有粘结槽的钢筋混凝土拱，第一重为UHTCC加固层，通过界面粘结配合机械锚固的方式，在拱内侧将UHTCC与芯体结构约束在一起，形成拱芯结构。第二重为聚脲加固层，采用喷覆的方式，在拱芯结构的表面喷涂聚脲弹性体，通过聚脲材料优异的附着力使得第二重加固层与拱芯结构形成整体。聚脲涂层可以使UHTCC与混凝土更牢固地约束在一起，增强加固效果，同时UHTCC能延缓聚脲涂层的剥离，提高抗震塌效能，使加固结构达到承载力高、抗震塌性好、抗冲击力强的战术性能。
613
0
本发明提供了一种改性聚脲涂料，包括甲组分与乙组分；所述甲组分包括氨基改性石墨烯与端氨基聚合物；所述乙组分为二异氰酸酯类化合物和/或预聚物；所述预聚物由二异氰酸酯类化合物与低聚物二元醇反应形成。与现有技术相比，本发明通过对接枝链上碳链的长度进行控制，进而实现了氨基改性石墨烯材料的液态化和高流动性，进而保证了其在溶剂和复合材料基体中的单层分散；同时本发明将氨基改性石墨烯作为甲组分添加到聚脲体系中，既可以起到扩链和交联的作用，通过与二异氰酸酯类化合物上的‑NCO官能团反应，参与聚脲涂层固化，进一步提高纳米材料在基体树脂的稳定性，又可以显著提高改性聚脲涂料的力学及热学性能。
931
0
本发明属于纳米复合材料和复合相变材料领域，具体涉及一种石墨烯基电热相变材料的制备方法。本发明采用原位合成的方法在氧化石墨烯的表面上包覆金属有机骨架，通过高温煅烧的方式制备出具有高导电/热能力的三维碳纳米管贯穿多孔碳载体，有效改善有机相变材料低电/热传导能力的缺点。通过物理研磨法制备的复合电热材料可以在0.7V的低电压下激发热量，在1.2V的激发电压下可实现85.7％的电热转换效率。该材料制备方法简单，具有高循环稳定性和芯材选择范围广等优势，拥有广阔的应用前景。
本发明公开了一种CFRP结构干涉配合紧固件脉冲电磁力安装电压计算方法，该方法针对CFRP干涉配合连接结构的特点，将干涉配合紧固件安装阻力简化为摩擦阻力，利用复合材料弹性应力应变关系计算安装孔孔周径向压力，进一步利用库伦摩擦理论和安装孔结构特征建立安装阻力的数学模型，然后结合脉冲电磁力加载原理建立最小安装能模型，并假设安装能均用于克服安装阻力做功，最后建立能量守恒关系并计算出安装电压。本发明能够实现计算不同干涉量下安装干涉配合紧固件所需的安装电压，用于指导CFRP结构干涉配合紧固件脉冲电磁力应力波安装电压的选择。
643
0
本发明涉及高分子复合材料制备技术领域，且公开了一种高弹耐烧蚀隔热材料，包括以下重量份的原料：硼酚醛树脂50～60份、填料20～40份、空心玻璃微球80～100份、丙烯腈碳纤维5～10份、丙酮20～30份、环氧有机硅树脂30～50份、助剂5～15份、去离子水10～30份和溶剂20～25份；环氧有机硅树脂由以下方法制得：将50～80重量份的含环氧环己烷基团的环四硅氧烷、90～150重量份的甲基苯基环硅氧烷和15～40重量份的封端剂加入到反应容器中，连接好抽真空除水装置，使真空度在‑0.090MPa下，进行加热搅拌。该高弹耐烧蚀隔热材料，不仅具备良好的耐烧蚀隔热性，同时具备高弹性，很好的解决了碳化型材料高弹性与耐烧蚀隔热性不能兼得的矛盾。
739
0
本发明公开了一种新型的紫外‑可见全波段吸收材料其制备方法及应用，所述材的成分包括氧化锡、氧化铋、氧化镉、氧化铁、氧化铜和硫均匀地分布在复合材料中，各组成成分的摩尔比：SnO2∶Bi2O3∶CdO∶Fe2O3∶CuO∶S＝a∶b∶c∶d∶e∶f，其中2≤a≤3.5，1.5≤b≤3，1≤c≤2，0.5≤d≤1，0.5≤e≤0.8，0.5≤f≤0.8。本发明还提供了新型的紫外‑可见全波段吸收材料的制备方法及应用。本发明的纳米粉体材料光电转化效率较高，制备原材料来源广泛，廉价易得，制备方法简单，成本低；纳米粉体易于压片成型，满足太阳能窗口材料的加工要求。

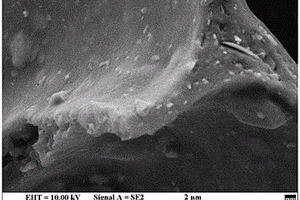

在本发明中，通过冷冻干燥的方式制备得到壳聚糖块状气凝胶，并通过浸渍的方法在气凝胶内部负载PVDF，制备得到具有一定压电性的复合材料，在研究过程中我们发现，负载之后的PVDF发生了晶型结构的转变，说明壳聚糖对PVDF的结晶过程有一个诱导的作用，通过SEM，FTIR，XRD对其结果进行了分析研究。
789
0
本发明涉及一种利用香蕉皮不溶性纤维制备双歧杆菌胶囊的方法，属于食品加工领域；本发明的目的在利用香蕉皮不溶性纤维制备出双歧杆菌胶囊，具体是以香蕉皮水不溶性膳食纤维、海藻酸钠、卡拉胶、低聚果糖为复合材料为壁材制备双歧杆菌微胶囊，使该双歧杆菌胶囊在胃液、高胆汁盐溶液中均具有较好的耐受性，最大限度地保持菌体的生物活性，为工业化生产活菌制剂提供技术支持。
623
0
本发明提供一种氮磷共掺石墨烯量子点及其制备方法，所述制备方法包括以下步骤：将1,3,6‑三硝基芘与氮磷共掺杂源以重量比1:20～30加入去离子水中，调节pH至11～12，超声分散后，在160～200℃下水热反应5～8h，冷却后，过滤，透析，冷冻干燥，得到氮磷共掺石墨烯量子点。该方法是以氮磷共掺杂源同时作为氮源和磷源，避免了引入其它杂质原子，且采用一步简单水热法制备得到的，工艺简单，原料及设备价格低廉，适用于工业化生产。将制备得到的氮磷共掺石墨烯量子点与锐钛矿型TiO2复合后得到的光催化复合材料在紫外光照射下，10分钟光催化效率可达近90％，表现出优异的光催化性能。
727
0
本发明属于非金属复合材料成型技术领域，具体涉及一种表面压力测量模型桨叶测压模块成型方法；该方法先硫化成型橡胶垫，在橡胶垫上修制测压毛细管槽，布置测压毛细管，最后粘接表面蒙皮，形成测压模块。本发明通过有效、合理的成型工艺方法，在保证理论外形的同时，有效保证了测压毛细管的外形及位置尺寸精度。
本发明公开了一种石墨烯/氮化硼/金属纤维/聚酰胺复配制备大功率LED灯专用导热塑料的方法，所述合金材料由如下按质量份数组成：所述合金材料由如下按质量份数组成：PA100份、石墨烯5‑30份、氮化硼5‑20份、超支化聚酰胺低聚物10‑30份、金属纤维5‑25份。该方法制备的复合材料具有优异的导热性能，导热系数达到5‑15.6 W/m·k，并且具有优良的机械性能与耐磨性能，拉伸强度高于65MPa，冲击强度高于86KJ/m2，能够满足大功率LED灯专用导热塑料的使用要求。
785
0

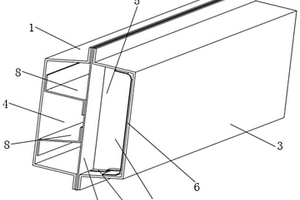

本发明提供一种氢能汽车的门槛梁结构，包括门槛内板、立板和门槛外板，立板为平面板且位于门槛内板和门槛外板之间，门槛内板连接立板一侧面并与其形成左腔体，门槛外板连接立板另一侧面并与其形成右腔体，右腔体内设有铝合金吸能板，铝合金吸能板两端设有电搭接凸台，铝合金吸能板用于提升门槛外板的强度以防止其在侧碰时碎裂，电搭接凸台用于电性连通氢能汽车车身结构前后端的电器元件。本发明的有益效果：本发明通过采用由碳纤维复合材料制成的门槛梁，并在门槛梁外板内设置带有电搭接凸台的铝合金吸能板，在保证门槛梁的刚度和强度的同时，达到了轻量化的要求，并满足了门槛梁的碰撞吸能以及氢能汽车前后端通电的需求。
743
0

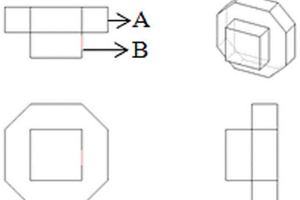

本发明涉及材料加工技术领域，具体涉及一种无缝拼接陶瓷板，包括陶瓷层和包覆在陶瓷层外的约束层，其中陶瓷层采用若干异形抗弹陶瓷拼接而成，其中异形抗弹陶瓷为双层结构，且下层尺寸大于上层，所述的下层为八方体对应的上层为四方体，或下层形状为六方体对应的上层为六方体，或下层形状为六方体对应的上层为三方体；采用这种结构的异形抗弹陶瓷以其中一种或两种对应进行无缝拼接，利用下层拼接后相邻异形抗弹陶瓷形成的空间，与其他的异形抗弹陶瓷上层对应，从而方便的进行无缝拼接获得陶瓷板；所述约束层为包覆在陶瓷层外表面的纤维复合材料，采用这种结构可制备不同类型、不同防护等级的靶板，且有利于提高靶板的抗弹性能。
1090
0
本发明公开了一种铁钴双金属硫化物空心微米球的制备与应用,并将其用于混合超级电容器。其特征在于：将钴源、铁源和硫源在溶剂中混合，在120‑200℃溶剂热反应12h以上，通过离心，清洗、干燥得到铁钴双金属硫化物空心微球。本发明提供的铁钴双金属硫化物材料具有均匀的中空微球结构，其性能稳定、均一性好，且制备工艺简单，得到的复合材料双金属硫化物由于具有两种金属的协同作用，使得材料的导电性得到较大的提高，同时保留了材料较好的氧化还原特性。作为超级电容器电极材料，表现出良好的电化学性能，具有高容量、长循环等优良特性。
883
0
本发明提供一种锂离子动力电池负极材料及其制备方法，该方法是采用喷雾干燥的方法预先制备了原位碳包覆的钛酸锂，然后再其表面包覆了一层导电聚合物，经高温煅烧后制得原位氮碳包覆的Li4Ti5O12复合材料。经过两层包覆后，有效地提高了钛酸锂的导电性、初始容量以及循环稳定性。
897
0
一种N缺位非化学计量比高纯Ti2AlN MAX粉体材料及其制备方法。本发明的镁基复合材料成分如下：Ti2AlN中的N含量不在是1，而是可处于0.85和1.0区间内，如摘要图所示，a和c轴的晶格参数可以通过N含量来进行调节；其N缺位的Ti2AlN陶瓷显微结构为疏松多孔，而且Ti2AlN的晶粒大小可以调控。制备方法：(1)配料：将商用的Ti粉,Al粉and AlN粉按照Ti:Al:N＝2:(1.05‑1.0):(0.85‑1.0)的比例进行配比；(2)混料；(3)压坯；(4)烧结温度升在1400℃‑1480℃，保温在10‑40mins；(5)破碎及球磨；(6)干燥并过筛。
1007
0
本发明涉及一种从盐湖卤水中提取锂并制备磷酸锂的方法及其用途，本发明采用过量草酸作为沉淀剂除去盐湖卤水中钙、镁等杂质金属离子，获得含有锂离子的滤液，滤液中的磷酸根与锂离子相互作用，并结合微波加热调节磷酸锂沉淀速率和造孔，从而得到纳米级多孔磷酸锂；本发明所述方法对盐湖卤水中锂的提取率＞94％，制备得到的纳米级多孔磷酸锂的一次粒径在10‑95nm，二次粒径在100‑1000nm，孔隙率为50‑85％，各杂质元素含量在200ppm以下，且由其制备得到的磷酸铁锂/碳复合材料的电化学性能也明显提高。
850
0

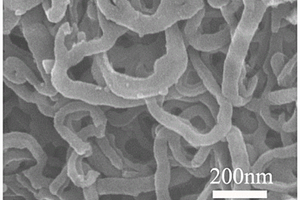

本发明涉及一种Si‑O‑C三维交联纳米环材料、制备方法及其应用。所得到的纳米环直径在100‑500纳米，壁厚为20‑100纳米，比表面积在300‑800m2/g，环之间相互交联形成三维网络结构。首先将原料在无水氯化盐的熔盐体系中一定温度下进行还原反应，得到预产物。然后将预产物进行酸洗处理，在500℃～900℃惰性气氛中进行碳化处理，得到Si‑O‑C三维交联纳米环复合材料，将该材料作为锂离子电池负极材料，在0.2A/g的电流密度下，循环50圈稳定的储锂比容量达到了1003mAh/g，具有较高的放电比容量和良好的循环稳定性；同时，将其作为吸附材料在亚甲基蓝溶液中表现出了优异的吸附性能，10h达到吸附平衡，最大吸附量为235mg/g。
719
0
本发明公开了一种光固化氮化硅陶瓷及其制备方法，所述氮化硅陶瓷由以下原料制备而成：所述原料按重量份数比为：氮化硅35‑45份、纳米二氧化钛3‑4份、消泡剂0.4‑1.2份、铁硅铝2‑4份、分散剂0.6‑0.8份、流变改性剂0.7‑0.9份、玻璃纤维1.4‑1.8份、聚醚酮酮1.6‑2份和液态光敏树脂30‑36份；本发明通过采用氮化硅为主料，配合液态光敏树脂，在紫外线照射下，聚合物由胶质树脂转变成坚硬物质，添加分散剂和消泡剂，使成形后的氮化硅陶瓷表面平整，材料分散均匀，强度高，添加流变改性剂，提高氮化硅陶瓷粘度流变特性，并预先将聚醚酮酮和玻璃纤维复合反应，生成可增强氮化硅陶瓷强度的复合材料，经氮气煅烧、干燥、热脱脂和烧结后，得到强度高、成本低的光固化氮化硅陶瓷。
1053
0

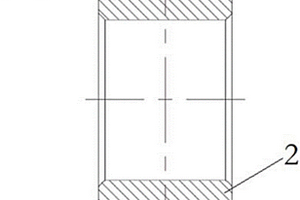

本发明提供了一种自润滑关节轴承，包括轴承外圈、轴承内圈，所述轴承外圈一侧端面上设置有缺口组，缺口组包括两个相对于轴承外圈轴向对称分布的缺口，轴承内圈通过缺口组与轴承外圈进行装配。本发明通过在轴承外圈上设置缺口，轴承内圈通过缺口与轴承外圈进行装配，轴承外圈无需进行挤压装配，装配方便；本发明轴承外圈采用具有自润滑功能的纤维增强树脂非金属复合材料制备,不需要额外添加润滑介质，自润滑性能与织物型衬垫相当，并具备可再加工能力，提高了轴承设计、安装、更换的便利性。
652
0
本发明公开的属于阻燃成炭剂制备技术领域，具体为一种含磷大分子膨胀阻燃成炭剂的制备方法，本发明采用了三嗪类衍生物，它具有叔氧结构和稳定的三嗪环结构，拥有良好的成炭能力和热稳定性能，能够有效的改善材料耐水性能与阻燃性能，采用了三聚氯氰进行取代反应，三聚氯氰上的氯原子活性很高，亲取代反应容易进行，有利于构建具有阻燃功能的化合物，在不同温度下，反应活性不同的氯原子先后被取代，通过控制温度的工艺从而得到不同用途和性质的反应物以三聚氯氰、多元醇、哌嗪为原料，通过取代反应合成一种成炭剂，具有突出的热稳定性、成炭性能，同时热稳定性、燃烧性与耐水性性能较为良好，能够很好的使用在不同的复合材料中。
710
0
本发明公开了一种风电叶片局部构件的测试装置及方法，包括立式钢架，立式钢架通过连接螺栓连接基础法兰，基础法兰与立式钢架连接成为测试装置的基础结构；所述立式钢架通过螺栓或焊接方式固定到底座上，并通过前后斜支撑实现立式钢架同底座的加强连接，在底座的一端连接有钢丝绳收紧装置，在钢丝绳收紧装置与立式钢架之间的底座上设置有滑轮机构。是专门用于风电叶片局部构件测试使用，构件叶根侧外部安装“L”型钢板同试验台法兰连接，具备测试的通用性。而本实验装置，测试的叶片局部构件为市场其他复合材料构件测试设备在尺寸上均无法满足。本测试装置在用于设计评估及风场叶片剩余寿命，缺陷扩展，修复性能评价等研究工作均具有显著的意义。
928
0
本发明公开了一种苯硼酸修饰金属有机框架复合纤维、制备方法及应用，属于复合材料制备技术领域。本发明是将双金属基MOF材料进行表面功能化，使其表面修饰氨基功能基团，再加入纺丝前驱体溶液中进行静电纺丝，最后纺丝纤维表面通过共价交联缩合反应引入苯硼酸基功能单体。本发明的制备方法简单、条件温和、形貌可调、结构可控、组分分布均匀，保留了纳米纤维和MOF材料多孔框架结构的完整性，兼具了纳米纤维和MOF材料的优异性能，同时，经苯硼酸功能基团的修饰，作为新型的功能纳米材料用于识别、固载、传感、富集或分离含顺式二羟基的生物分子。
948
0
本发明公开了包含吡唑阻燃剂的高分子阻燃材料及其制备方法，该高分子阻燃材料包含如下重量份计的原料：环氧树脂预聚体、吡唑阻燃剂、固化剂，其制备的方法步骤如下：将环氧树脂预聚体升温至60‑150℃，然后加入富含吡唑阻燃剂，在真空下搅拌至混合物呈均一透明的状态，接着加入固化剂，完全溶解后，进行固化，得阻燃高分子材料。本发明制备的富含吡唑阻燃剂具有热稳定性好、低烟低毒、力学性能好等特点，同时还具有良好的阻燃性，用于改性环氧树脂，不仅提高环氧树脂的阻燃性能，还能提高其热稳定性和透明度等，使复合材料具有多功能化的特点。

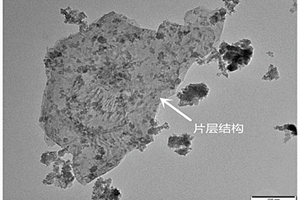

本发明公开了一种镶嵌金属磷化物的碳纳米片钠离子电池负极材料及其制备方法，是将植酸、可溶性金属盐和氯化钾/氯化锂混合盐在惰性气氛下热处理，即获得二维片层结构的金属磷化物/碳纳米片钠离子电池负极材料。本发明的制备方法简单有效，所制备的负极材料为金属磷化物与碳的复合材料，具有良好的储钠性能。
892
0
本发明提出了一种利用矿渣制备的水泥，由以下原料制备而成：新型相变储能材料、陶瓷粉、粉煤灰、水泥、减水剂、玻璃纤维、硅藻土；所述新型相变储能材料由改性矿渣粉、石蜡和水制备而成；所述改性矿渣粉为羟甲基纤维素改性的矿渣粉。本发明以硅酸盐水泥为基体，在硅酸盐水泥中添加新型相变储能材料、陶瓷粉和粉煤灰，不仅降低了水泥的成本，而且得到的水泥复合材料可显著提高水泥的阻尼系数和冲击值，还提高了水泥的保温性能，还实现了矿渣等废物再利用实现绿色环保的目的。
1167
0
本发明公开了一种高力学强度耐磨EVA复合泡沫材料及其制备方法，所述泡沫材料包括以下成份：乙烯‑醋酸乙烯共聚物、马来酸酐接枝EVA、乙烯‑辛烯共聚物、复合耐磨剂、松香树脂、环烷油、发泡剂、促进剂、硬脂酸、硬脂酸锌、氧化锌、过氧化二异丙苯、抗氧化剂。所述复合耐磨剂为改性白刚玉/氧化石墨烯复合材料。本发明制得的高力学强度耐磨EVA复合泡沫材料与传统EVA泡沫材料相比，以较少的填料添加量的情况下，获得了较好的力学性能和耐磨性能，具有更好的加工性能，制造工艺操作简单，节能环保，在实际应用中具有广阔的应用前景和市场需求。
908
0
本发明提供一种仿生异质一体化骨‑软骨修复支架及其制备方法，为多层结构支架材料，自上到下依次包括：透明软骨层，以透明质酸和壳聚糖两种生物相容性材料交织形成互穿多孔结构；钙化软骨层，以壳聚糖和纳米羟基磷灰石复合形成的取向梯度多孔结构；软骨下骨层，由类骨基质成分的壳聚糖和纳米羟基磷灰石杂化形成的均质多孔结构；采用原位合成方法，并结合定向冷冻技术构建具有类骨‑软骨异质结构的一体化多层修复支架材料。本发明合成的复合材料综合了各组分的自身优势，具有良好的抑菌性、生物相容性和原位诱导骨、软骨双向再生的功效；增强了界面的结合力，从而实现支架结构一体化。
1029
0
本发明属于复合材料技术领域，涉及一种以高熵合金为粘结相的超细碳化钨硬质合金及其制备方法，此种高熵合金为Co、Cr、Ni、Cu、Fe五组元高熵合金，高熵合金的的质量百分占总体系的5～30wt.％，余量为WC。首先，制备纳米五组元高熵合金粉末，并细化WC粉末；其次，将纳米五组元高熵合金粉末与纳米WC按不同质量比在球磨机中混料；把混合均匀后的粉料进行预压；将预压件进行退火处理。最后，进行真空热压烧结，烧结压力为40～50MPa，烧结温度为1200～1400℃。然后降温卸压，制得超细碳化钨硬质合金。烧结后将硬质合金烧结体进行退火处理。本发明提供了一种以高熵合金为粘结相的超细碳化钨硬质合金及其制备方法，降低了生产成本，并提高了碳化钨硬质合金性能。
934
0

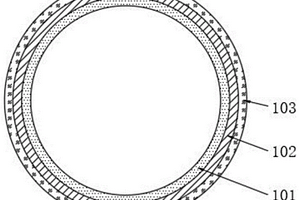

本发明公开了一种排水用有机刚性增强增韧合金管材及其制备方法，涉及建材技术领域，包括合金层，合金层的外侧包覆有增强层，增强层的外侧包覆有抗冲击层；制备方法包括以下步骤：B1：制备合金层，采用拉毛装置对合金层的外表面进行拉毛处理；B2：将增强层缠绕热熔到合金层的外表面；B3：将抗冲击层共挤复合到到增强层的外表面。本发明中的管材在合金层的外侧设置有增强层和抗冲击层，增强层采用热塑性玻璃纤维预浸渍带增强层，抗冲击层为高模量抗冲击非弹性体三元共混复合材料层，冲击性能在0摄氏度2m高度条件下，落锤质量提高到原来的3倍，管材真实冲击率小于等于5％，环刚度提高2个等级，质量减轻10％‑30％。
中冶有色为您提供最新的江苏无锡有色金属理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年06月20日 ~ 22日
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
