全部
▼
热搜：
1004
0
本发明公开了一种专用增强pp玄武岩纤维浸润剂制备方法，所述的专用增强pp玄武岩纤维浸润剂按重量百分比由以下组分组成：硅烷偶联剂0.3～0.8％，聚氨酯成膜剂为3.0～6.0％；pp乳液2.0～4.0％，丙烯酸乳液润滑剂0.2～0.5％，抗静电剂‑NH4Cl 0.2～0.4％。采用本发明公布的浸润剂生产的玄武岩纤维，用于pp复合材料中具有高强度、高耐热性、良好的稳定性和机械性能，良好的性价比，可部分代替碳纤维和玻璃纤维制品，可广泛应用于家用电器、汽车工业等领域。
一种WC‑Co与CBN‑Co梯度复合刀具材料，由基体层、连接层、第一过渡层、第二过渡层和外耐磨层组成，基体层为WC‑Co，连接层、第一过渡层、第二过渡层以及外耐磨层均为WC‑Co与CBN‑Co的混合粉体，并且从连接层到外耐磨层，WC‑Co的质量分数呈梯度减少；通过化学镀在WC和CBN两种粉体表面包覆金属Co，得到WC‑Co和CBN‑Co两种粉体，并以WC‑Co作为基体层，WC‑Co和CBN‑Co的混合粉体以不同混合比例分别作为连接层、第一过渡层、第二过渡层和外耐磨层，将制备的粉体依次装填在石墨模具内后，于真空条件下均匀加压进行放电等离子烧结，断电自然冷却至室温，得到梯度复合刀具材料；该材料具有极好的硬度、耐磨性及低的摩擦系数，一定程度上解决了陶瓷复合材料的“硬度和韧性不可调和的矛盾”。
786
0
本发明属于化工技术领域，具体为多臂聚合物接枝的二氧化硅纳米粒子的制备及其作为聚乳酸加工助剂的应用。首先通过控制多种单体和多种引发剂不同的摩尔比，得到具有不同化学结构，臂数和分子量的多臂聚合物；然后再将多臂聚合物溶解在有机溶剂中经异氰酸酯类物质改性后加入经过超声处理的表面带羟基或氨基的二氧化硅，得到接枝了多臂聚合物的二氧化硅；最后提纯烘干，将接枝了多臂聚合物的二氧化硅加入到聚乳酸基体中作为线性聚乳酸的加工助剂。本发明提供的是经多臂聚合物接枝的纳米二氧化硅，无毒、无味的粉末，其生物相容性好，物理和化学稳定性高，与聚乳酸制备成的复合材料不会破坏聚乳酸的生物可降解性。
616
0
本发明涉及一种复合材料绝缘垫片的成型工艺，具体涉及一种玻璃纤维增强改性酚醛树脂小孔带耳薄垫片的成型工艺。本发明的技术方案如下：玻璃纤维增强改性酚醛树脂小孔带耳薄垫片的成型工艺，其模压成型参数为：温度：150℃～180℃，固化时间：9～20min，压力：10～15MPa；纤维铺层取向相邻两层之间夹角为45°或90°。本发明提供的玻璃纤维增强改性酚醛树脂小孔带耳薄垫片的成型工艺，解决了小孔带耳薄垫片成型极易断裂，易产生翘曲，无法获得完好零件，合格率低的问题，并且具有良好的外观质量及尺寸精度。
737
0
本发明公开了一种光催化复合膜材料及其制备方法，属于复合材料领域。一种光催化复合膜材料及其制备方法，其特征在于：所述的一种光催化复合膜材料由纤维素纳米微纤、纳米ZnO、纳米Ag2O构成。所述的一种光催化复合膜材料的制备方法为：第一步将纤维素浸入到配制好的NaOH/尿素/锌酸钠水溶剂中；第二步通过冷冻解冻法将纤维素溶解；第三步将一定浓度的硝酸银溶液加入到纤维素溶液中并混合均匀；第四步通过流延成膜法得到纳米复合水凝胶；第五步用去离子水洗净，并在室温下干燥，得到纤维素基纳米ZnO/纳米Ag2O复合膜。本发明方法简单、绿色环保，得到的复合膜材料可应用在光催化降解有机污染物领域。
811
0
本发明涉及一种高相容性抑烟沥青材料的制备方法，属于沥青材料技术领域。本发明通过具有巨大比表面积的沸石作载体经高温沉积后将钼化物均匀分散于其中，制成具有高分散性的复合材料，与高分子材料充分接触，增强了抑烟效果，同时复合抑烟剂与高分子材料具有很好的相容性，提高沥青材料的力学性能，且本发明通过载体分散的钼化物，降低颗粒粒径大小，形成了大量抑烟活性中心，提高了钼化物的抑烟反应活性，氧化铝成分与钼化物有抑烟协效作用，同时二氧化硅成分能加强非石墨化碳粒的形成，也起到抑烟协效作用有效增强材料的抑烟性能。
923
0
针刺预制体单胞的有限元建模方法，涉及针刺预制体的建模技术，为了满足针刺复合材料的力学性能、损伤及失效的分析需求。该发明为确定针刺区域半径R、针板植针参数、纤维复合料铺设顺序及每一铺层的厚度参数、针刺工艺参数，计算预制体单胞的尺寸，每一铺层的针刺孔的坐标位置，建立预制体单胞的二维几何模型，通过二维几何模型生成二维网格单元，由二维网格单元生成三维实体单元，识别相同铺层及不同铺层内针刺区域的重叠情况，赋予相应的性能参数，并为单胞的非针刺区域赋予相应的性能参数，得到针刺预制体单胞的有限元模型。本发明适用于建立针刺预制体单胞的有限元模型。
一种用于沥青自修复的有机无机复合双层璧材高耐热微胶囊的制备方法，微胶囊芯材沥青自修复为市售的沥青再生剂，其特征为可与老化沥青进行相容的油状液体，可以对老化沥青具有再生功能。微胶囊与沥青混合，在沥青老化过程中产生微裂纹使得微胶囊破裂，沥青再生剂释放对老化沥青进行自修复，从而大大延长沥青的使用寿命。该沥青自修复微胶囊壁材为双层结构，内层壁材为甲基三聚氰胺甲醛树脂(聚合度300)，外层壁材为甲基三聚氰胺甲醛树脂与纳米碳酸钙的复合材料。由于所制备的微胶囊壁材中含有纳米碳酸钙，可大大提高沥青自修复微胶囊的耐热等级。微胶囊与250℃的融化沥青混合，保持1小时，95％的微胶囊保持完整状态而不发生破裂。

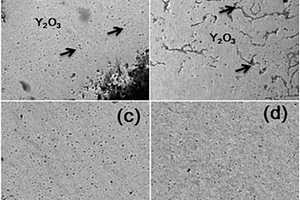

本发明属于粉末冶金领域，具体涉及一种高热稳定性氧化钇弥散强化纳米结构铜基复合粉末及其制备方法。技术方案如下：一种高热稳定性氧化钇弥散强化纳米结构铜基复合粉末，原料包括：Cu粉、纳米Y2O3粉和TiH2粉；原料配比为：0.5vol.％‑5.5vol.％纳米Y2O3粉，0.05wt.％‑1wt.％TiH2粉，其余为Cu粉。其制备方法：在充满氩气的手套箱内，将原料放入装有不锈钢磨球的球磨罐内；用行星球磨机进行低速及高速球磨。本发明提供的高热稳定性氧化钇弥散强化纳米结构铜基复合粉末及其制备方法，采用热稳定性高且无相变的Y2O3纳米颗粒，添加TiH2粉末，利用工艺简单、灵活的高能球磨法制备，固结该粉末，能够制备性能突出的块体纳米结构铜基复合材料。
790
0
本发明涉及一种环保无挥发性矿物棉纤维管道保温材料的制备方法，属于保温材料技术领域。本发明通过氯化铝与碳酸氢钠为添加剂参与树脂聚合反应，通过聚合反应内部氢氧化铝受热分解，形成高吸附性的氧化铝和水汽，经冷却后使树脂形成多孔结构，在聚合物内部形成吸附空间，根据毛细管凝聚理论，微孔隙有利于吸附质之间相互作用，通过对聚合物内部进行填充，使复合材料孔隙对有害气体进行有效吸附；再通过对改性树脂进行硝基接枝，由于吸附剂和吸附质之间的极性匹配会影响吸附效果，极性吸附质容易被极性吸附剂吸附，通过改性树脂表面修饰硝基，表面极性大于酚类物质，使其有效吸附并固定，从而有效解决材料易挥发出有毒害气体的问题。
698
0
本发明属于石墨烯制备技术领域，涉及一种石墨烯的制备方法，具体涉及一种通过直接液相剥离石墨来工业化生产石墨烯的方法。具体为：将茶皂素溶解于去离子水中，随后加入石墨粉末，超声分散均匀；然后将获得的分散液通过高剪切分散的方式对石墨进行剥离，得到片层状的石墨烯；然后离心，留取上层溶液，将所得上层溶液用去离子水离心、洗涤重复5次，真空喷雾干燥后得到功能化的石墨烯。本发明方法使已剥离的石墨烯表面附着茶皂素官能团，从而更有效地提高复合材料的热力学性能；原材料是无毒、无害、无污染的，且操作简单，生产成本低。
700
0
本发明涉及一种电池用石墨烯改性铅棉材料及其制备方法，该复合材料包含以下重量份的组分：铅金属90～99wt％；石墨烯负载纳米银1～10％。制备方法包括：(1)通过液相剥离法制备石墨烯分散液；(2)将硝酸银加入石墨烯分散液中，通过二甲基甲酰胺的还原形成石墨烯负载纳米银；(3)将石墨烯负载纳米银粉末和铅粉在高速搅拌机中共混均匀制得共混粉体；(4)将共混粉体熔融挤出制得电池用石墨烯改性铅棉材料。该材料中石墨烯负载纳米银颗粒在铅金属间形成连续导电网络，使电池能以极大的电流充放电且循环寿命长。同时使电池重量减轻，性能更可靠、更均衡。
1059
0
本发明涉及复合材料技术领域，具体涉及一种碳玻纤混合增强材料，由N层碳纤维玻璃纤维混织布和M层树脂片材组成，N≥1，M≥1，其中，所述碳纤维玻璃纤维混织布位于中间，上下依次堆叠树脂片材，所述树脂片材由聚酯树脂和氯醋树脂混合模压制得，碳纤维玻璃纤维混织布的纤维表面还可包覆有L层氯醋树脂层，L≥1，所述树脂片材还可由聚酯树脂、氯醋树脂和聚烯烃混合模压制得。本发明通过控制碳纤维丝和玻璃纤维丝的纤度、根数，以及碳纤维、玻璃纤维同聚酯树脂的粘结强度，使得在增强材料受力时，玻璃纤维和碳纤维能够有效的分摊应力，从而有效提高碳玻纤混合增强材料的拉伸强度，降低了增强材料的成本。
1074
0

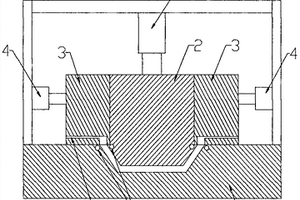

本发明提出一种用于汽车内饰生产的热压注塑模具及成型方法。涉及热压模具技术领域。下模与上模之间为热压腔体，热压腔体边缘的上模两侧面设有侧模，每个侧模外侧设有侧面开合机构，上模顶部设有顶部升降机构。侧模在侧面开合机构的作用下呈水平运动轨迹，侧模在位于汽车内饰件边缘截面处设有注塑孔道。上模在顶部升降机构的作用下呈上下运动轨迹。该热压注塑模具针对复合材料的汽车内饰件的材料特点和成型工艺，采用分体模具设计，将热压和注塑合为一体，即保证了成品整体的成型，同时减少了产品的生产工序，降低了产品的成本，减轻劳动强度，提高产品质量，有利推广使用。
1018
0
本发明涉及天线保护技术领域。一种高频透波天线罩，包括一罩体，罩体为三明治夹芯结构，从外到内依次包括：外层、中层和内层；内、外层向下凹陷形成中空结构；内、外层为采用纤维增强树脂基复合材料制成的内、外层；内层的四周设有翻边；翻边、中空结构的侧壁和另一中空结构的侧壁构成所述罩体的边框；边框上设有实心结构的加强柱；中层设置于中空结构的下表面与所述外层之间；中层为采用蜂窝结构材料或泡沫结构材料中的一种或一种以上材料制成的中层；内层与所述外层之间除所述中层以外的地方为空心结构。本发明采用利用低介电常数的中层和边框空心化结构，可以大幅降低天线罩的介电常数和介电损耗，提高了天线罩的透波性能。
831
0

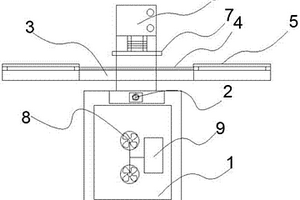

本发明公开了一种自动散热热合机，其特征在于,包括机体（1），在机体（1）内设置高频电流调节开关（2），在机体（1）上设置工作台（3），在工作台（3）上电容片（5）和下压板（4），在工作台（3）旁设置高频机（6），在高频机（6）下设置上压板（7），在机体（1）内设置排风扇（8），通过控制线连接电机（9），本发明的有益效果是：本发明设计合理，结构简单。该自动散热热合机在工作时，将达到预期效果，大多电容片都需要有耐高温要求配置，而此发明从材料上达到了要求，电容片采用加强复合材料，使其加固提高使用安全性。
865
0
本发明提出一种耐高温胶膜及其制备方法，耐高温热固性树脂与增韧剂混合，添加微纳米短切纤维及热不稳定齐聚物在溶剂中混合均匀，然后采用溶液法制成一定厚度的胶膜。本发明基于粘结及热应力缓冲双功能设计，一方面使胶膜能够在高固化温度下实现原位发泡，另一方面胶膜高韧性能够实现复合材料及金属结构的良好粘结，提高剥离强度，同时能够避免电位腐蚀。
609
0
本发明涉及一种三氧化二铁纳米片/石墨烯电极材料的制备方法。以七水合硫亚铁和石墨烯分散液为初始反应物，通过控制沉淀剂的添加速率控制金属氧化物的尺寸；加入双氧水控制铁离子的价态，并对氧化石墨烯进行刻蚀。将上述混合物倒入聚四氟乙烯高压反应釜内，反应生成三氧化二铁纳米片/石墨烯。本方法中，双氧水的加入可在石墨烯表面刻蚀出纳米尺寸的介孔，增加比表面积;三氧化二铁呈现少层二维纳米片的形貌，极大地提高了材料的电荷传输效率、与基体材料的键合作用；三氧化二铁纳米片层均匀生长于石墨烯表面，极大改善了材料的导电性，抑制充放电过程中金属氧化物的体积变化。本方法使三氧化二铁纳米片/石墨烯复合材料克服了铁氧化物负载量低、循环性能差的致命缺点，具有突出的实用价值。
893
0
本发明公开了一种高透超薄格拉辛硅油纸的生产工艺，其生产工艺包括以下步骤：A、回湿工艺：采用润湿机调湿，在润湿机系统安装加热装置，热水的温度控制在50摄氏度左右对纸张进行充分溶胀，控制纸张的水分含量，静置四小时后使纸张的水分含量达到20～21%，纸卷水份均衡；B、超级压光工艺：采用复合材料压光辊进行超级压光。本发明通过先回湿处理、后超级压光处理、再多辊涂布处理，可降低损耗，节约成本，使最终得到的高透超薄格拉辛硅油纸的厚度控制在30～35um之间；抗张强度控制在2.6～4.0KN/m之间；撕裂度控制在300～400mN.m之间；横幅定量差控制在±1g之间；表面平滑度控制在3000s～4000s之间。
923
0
本发明提出一种混合粉体、用途及除硅方法，由碳粉和氧化铝粉混合均匀而成。本发明采用的特殊混合粉体，为复合材料表面残余的游离金属提供碳源，在高温条件下反应转化成结构疏松的SiC、ZrC等碳化物，同时氧化铝粉在构件表面起到互不浸润、隔离的作用，有利于构件表面的清理。
1006
0
本发明公开了一种复合板用零甲醛胶水配方，包括以下原料及重量份数：其中有机材料包括氨基树脂10‑20份、乙烯‑醋酸乙烯共聚体8‑14份、丙烯酸树脂7.5‑15份、聚酰亚胺5‑10份、脲醛树脂6‑12份、乙基丙烯酸酯7‑15份、脲醛树脂2.5‑5份；还包括添加剂材料，其中蒸馏水3.5‑7份，浓碱水1.5‑3份，乳化剂0.35‑0.7份，助溶剂0.2‑0.35份，消泡剂0.15‑0.25份，增稠剂0.2‑0.5份，丙烯酸乳液0.1‑0.4份。该种发明制作的胶水，适用于各种复合板材的黏贴，粘结速度快，粘着力强，同时能保证各种复合材料的结构间无缝贴合，整个配方并未加入甲醛，使用更加健康，无污染，整体加工工艺方法简单且环保，使用耗材成本低，值得推广。
841
0
本发明提供一种具有有害气体吸附功能的装饰画，其用于对室内有害气体进行吸附并且同时起到装饰作用，包括基层、金属骨架、硅藻土层、活性炭层、装饰层；所述基层为木质材料层，木质材料的表面经过等离子体处理，在经过等离子体处理后覆盖一层粘结剂层，金属骨架一部分嵌入所述基层中，并在金属骨架上形成粘结剂，在金属骨架层中形成一层硅藻土层，也形成一层活性炭层，所述装饰层直接镶嵌于所述金属骨架上；所述基层的厚度范围是4‑8毫米，由单层木材制造或者木质复合材料制成，所述金属骨架的厚度范围是1‑2厘米；所述装饰层的中具有细小的孔隙。
1056
0
本发明公开了一种环糊精四氧化三铁生态修复剂的生产工艺，包括以下步骤：第一步，纳米四氧化三铁的制备，在氮气条件下将碱溶液慢慢加入二价和三价铁的水溶液中生成纳米级四氧化三铁；第二步，等离子法制备环糊精/四氧化三铁复合材料。本发明能够解决现有技术中存在的不足之处，工艺制备简单，易于推广。
885
0
本发明公开了一种可食性多功能复合包装材料的制备方法，将海藻糖加入到盐酸溶液中，然后加入淀粉溶液制得海藻糖淀粉混合液；再将羧甲基纤维素钠、乌龟壳粉和甘油混合物加入到海藻糖淀粉混合液中，反应通过氢键、负载等方式，制成所述可食性多功能复合包装材料。该复合材料用于食品包装，具有坚韧耐用，良好的气体选择透过性、阻水性和抗菌性等特点，可以用来防止食品在储藏和运输过程中发生风味和质量的变化，从而达到延长食品保存期的目的，同时可减少人工合成添加剂在食品中的使用，适用于食品包装行业；乌龟壳粉中的蛋白质、钙和微量元素等可以很好的被人体吸收，起到保健功效。
594
0
本发明公开了一种将石墨烯‑金属氧化物复合材料PD‑L1探针及其制备方法，利用化学合成以及物理吸附等方法制备了该探针。本发明还公开了将所述PD‑L1探针用于表面增强拉曼光谱灵敏检测细胞膜表面程序性死亡受体配体1(PD‑L1)的应用。本发明PD‑L1探针具有良好的SERS活性和灵敏度。本发明所述PD‑L1探针不仅能够应用于PD‑L1的检测，对于细胞内其他的一些生物标识物也同样适用。
607
0

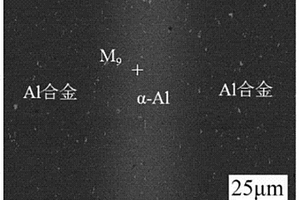

本发明公开了一种获全固溶体接头的低温超声辅助铝合金焊接的方法，包括以下步骤：本焊接方法包括待焊接母材及中间反应材料层，待焊接母材选用铝合金或铝基复合材料，中间反应材料层选用纯锌箔；将待焊接母材的待焊接面进行机械打磨和超声清洗；然后按照上层和下层均为待焊接母材，中间反应材料层放置于两个待焊接母材之间；将超声工具头向待焊组件施加压力，压力值为0.1‑0.2MPa，然后中间反应材料层的温度升温至450‑480℃，焊接超声波振动80‑90秒，进行等温凝固；完成等温凝固后，冷却至室温。整个焊接过程能够在大气条件下完成，缩短等温凝固的时间，获得全固溶体接头，接头剪切力度强。
本发明公开一种改性可膨胀石墨协同聚磷酸铵阻燃超高分子量聚乙烯材料的制备方法，包括以下步骤：A、将9，10‑二氢‑9‑氧杂‑10‑磷杂菲‑10‑氧化物溶于乙醇中得到混合液；B、向混合液中滴加甲醛回流，过滤干燥得到改性之后的DOPO‑CH2OH；C、将DOPO‑CH2OH和可膨胀石墨加入乙醇混合，搅拌，过滤得到改性的可膨胀石墨；D、将改性后的产物与聚磷酸铵按照一定比例和超高分子量聚乙烯混合模压得到阻燃的超高分子量聚乙烯复合材料；本发明将有机阻燃剂分子DOPO接枝到石墨表面，显著提升了材料的燃烧性能、拉伸性能和热稳定性等，并且具有无卤、低烟、无毒、无腐蚀性等优点。
823
0

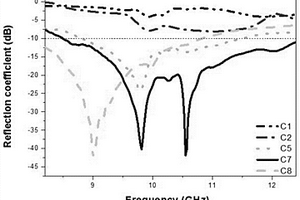

本发明公开了一种含钴聚合物转化陶瓷基吸波材料及其制备方法，属于陶瓷基复合材料制备技术领域，该含钴聚合物转化陶瓷基吸波材料由八羰基二钴和富碳聚合物前驱体按摩尔比5～10:100在四氢呋喃中反应，然后在1100～1200℃高温下裂解转化得到。本发明制备方法简单，操作简便，且通过本发明制备的陶瓷基吸波材料具有优异的吸波性能，其最低电磁波吸收系数为‑42.43dB，在电磁波吸收领域具有潜在的应用价值。
中冶有色为您提供最新的江苏有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
