江苏有色金属复合材料技术理论与应用

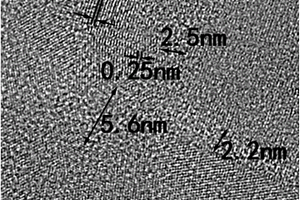

金属氧化物纳米粒子填充的碳纳米纤维及其制备方法 774

 0

本发明涉及一种金属氧化物纳米粒子填充的碳纳米纤维及其制备方法。金属氧化物纳米粒子填充的碳纳米纤维，是在磨粉作用下，将金属盐溶液填充进入碳纳米纤维的管中，干燥后煅烧而制得，所述金属氧化物纳米粒子的粒径范围为5～30nm。本方法具有填充时间短、可实现高填充量、工艺简单、绿色环保、成本低廉以及易于产业化等特点，所得产物具有优异的机械和化学稳定性，在催化、传感器、电磁屏蔽、新能源、生物技术以及高性能复合材料等领域具有良好的应用前景。

树脂组合物 931

 0

本发明属于树脂复合材料技术领域，涉及一种低介电树脂组合物及基于其制备得到的半固化片、树脂膜、背胶铜箔、积层板和印刷电路板，该低介电树脂组合物含有式I所示的含磷阻燃剂及活性不饱和键树脂。该低介电树脂组合物可进一步制备为半固化片、树脂膜、背胶铜箔、积层板或印刷电路板等，具有高玻璃转化温度、低介电特性、无卤阻燃性以及低基板热膨胀率等特性。

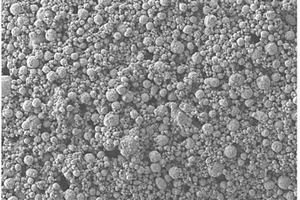

高压实密度硅碳负极材料及其制备方法和应用 744

 0

本发明提供了一种高压实密度硅碳负极材料的制备方法及其应用，所述硅碳负极材料由硅粉、石墨、添加剂按照一定比例混合成形，经煅烧、包覆再次煅烧后得到最终产品，其中硅碳复合材料为多孔的球形结构。所述硅以纳米硅的形式均匀分散在多孔硅碳球内部，其中硅的粒径小于200nm且表面有一层均匀的包覆层。所述高压实密度硅碳负极材料用于锂离子电池效率高、容量大、循环稳定性好，并且高压实密度硅碳负极材料的制备方法简单，成本低，适合大规模生产。

薄片网状金属化短碳纤维材料的制备方法 889

 0

本发明涉及一种薄片网状金属化短碳纤维材料的制备方法，在常规单金属或合金的镀液中加入适量的短碳纤维并使之分散均匀，再采用泡沫浮选法，经适当的发泡剂和捕集剂的作用及通入空气，使短碳纤维悬浮于镀液表面并互相叠加搭接，形成一层短碳纤维平面网状预制件，然后用阴极接触预制件的一端进行电镀，控制电流密度和电镀时间，利用碳纤维自身的导电性，沉积上均匀的金属层，得到薄片网状金属化短碳纤维材料。本发明工艺简单易行、成本低廉，且能有效控制镀层厚度、薄片厚度及金属成分，制得的材料可在电磁屏蔽材料、抗静电材料、吸波材料、金属基及树脂基复合材料中得到应用。

脱水钛酸酯偶联剂的合成方法 872

 0

本发明是提出一种用于热塑性和热固性复合材料，橡胶、油漆等的脱水钛酸酯偶联剂的合成方法。这种脱水钛酸偶联剂(RCO2)aTiO(OX)b，可以由水合TIO2与羧酸和含特性基团的酸直接反应制得。羧酸可以是C8-C22饱和或不饱和脂肪族羧酸或芳香族羧酸，含特性基因团的酸可以使磷酸二异辛脂，十二烷基苯磺酸，十二烷基磺酸，甲基丙烯酸等。此类脱水钛酸酯的合成方式简单，原料成本低，对无机填料的含水量无特殊要求。

无结合剂聚晶氮化硼复合体的制备方法 832

 0

一种无结合剂聚晶氮化硼复合体的制备方法，属于超硬复合材料领域，步骤为：（1）纳米立方氮化硼和纳米六方氮化硼的改性处理：（2）制备混合液：将纳米立方氮化硼和纳米六方氮化硼分散体混合均匀、分散至分散剂中得到混合液；（3）制备聚晶氮化硼复合体：将混合液真空干燥后置于模具中预压得预压片，然后将预压片在5~9GPa、1500~2000℃条件下压制5~20min，制得聚晶氮化硼复合体。本发明提供制备方法的反应条件温和，可以在较低的温度（1500~2000℃）和压力（5~9Gpa）下合成PcBN聚晶体，对设备要求低，可推广性好；利用本发明提供的方法制备出的PcBN复合体具有硬度高、抗弯强度高的特点，可以经过后续加工作为超硬刀具的刀头。

掺有改性石墨烯的冷喷锌防腐涂料 751

 0

本发明涉及一种掺有改性石墨烯的冷喷锌防腐涂料，其组成原料的重量份为：改性石墨烯50-80、聚丙烯醋酸乙烯酯10-15、环氧树脂20-38、锌粉70-210、滑石粉17-40。所述的改性石墨烯是通过离子交换将咪唑中的乙烯基苄基交换到石墨烯的边缘部位，然后与甲基丙烯酸甲之聚合，得到的石墨烯聚甲基丙烯酸甲酯复合材料，即改性石墨烯。本发明的冷喷锌涂料适用于海工环境的海上风电设备防护，或者用于内陆管径的陆上钢结构的长效防腐。

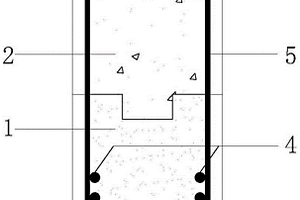

复合筋增强ECC和混凝土组合梁及其施工方法 904

 0

本发明公开了一种复合筋增强ECC和混凝土组合梁及其施工方法，该组合梁整个截面形状为矩形，包括上部混凝土和下部带有间隔凹槽的纤维增强水泥基复合材料及FRP筋-钢筋骨架，所述的FRP筋-钢筋骨架中纵向受拉FRP筋放置于梁底部且位于钢筋箍筋内侧并与之绑扎在一起，纵向受拉钢筋放置于纵向受拉FRP筋上侧，钢筋架立筋放置于梁顶部且位于钢筋箍筋内侧并与之绑扎在一起。本发明一方面利用了ECC材料优越的拉伸性能及微小裂缝机理，在显著提高组合梁承载力及延性的同时达到防潮防锈的目的；另一方面将FRP筋和钢筋混合，可充分利用FRP筋高强、耐腐蚀性及钢筋的延性。本发明可应用于建筑、桥梁结构中的梁构件。

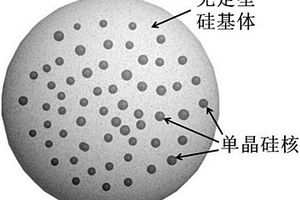

硅基锂离子电池负极材料及其制备方法 1073

 0

本发明公开一种硅基锂离子电池负极材料及其制备方法，所述负极材料包括一个无定形硅基体和多个单晶硅核，所述多个单晶硅核嵌入在所述无定形硅基体内，所述无定形硅包覆所述多个单晶硅核。其制备是首先采用化学蚀刻的方式去除无定形硅外表面的氧化硅层，再通过惰性气氛高温煅烧无定形硅材料，在其内部实现单晶硅的成核与生长，并通过控制其煅烧时间和温度实现内部硅核尺寸的调控。这种复合材料的首次放电比容量高于1500mAh/g，在35次反复充放电循环后放电比容量依然可保持在1150mAh/g以上。

通过修饰前驱体来调控碳化硅热导率的方法 784

 0

本发明涉及一种通过修饰前驱体来调控碳化硅热导率的方法，基于前驱体具备分子水平上可设计性的特点，利用分段加热聚合，完成相分离。结合浸渍裂解工艺获得纤维增强的SiC复合材料或通过裂解、用传统陶瓷制备工艺获得SiC制品。制备的材料在显微结构上具备较大差异的晶粒尺寸、相分布模式及界面特性，从而使得SiC材料的热导率在大范围内变动。在特定工艺条件下，SiC材料高温下仍具备较高的热导率。

环保聚氯乙烯耐磨防水地板及其制造方法 909

 0

本发明公开一种环保聚氯乙烯地板及其制造方法，属于地板技术领域。该环保聚氯乙烯地板由以下组分制备而成：PVC塑料原料40‑70份、碳酸钙30‑60份、润滑剂0.5‑6份、氯化聚乙烯3‑8份、稳定剂1.5‑4份、发泡剂0.3‑3份、发泡调节剂3‑10份、增塑剂0.1‑2.5份、抗老化剂0.2‑1份，竹木粉3‑10份。本发明环保聚氯乙烯地板以聚氯乙烯树脂和碳酸钙为主要原料，经过高分子改性，用混配、高温挤出设备加工制成的一种复合材料。本发明聚氯乙烯地板无甲醛释放，防水不发霉、抗老化、耐酸碱、行走舒适等优点。

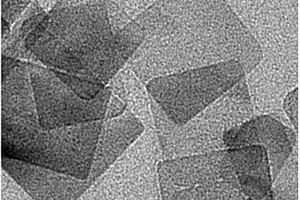

二氧化钛负载高分散铂复合光催化材料的制备及应用方法 1046

 0

一种二氧化钛负载高分散铂复合光催化材料的制备及应用方法，属于二氧化钛光催化领域。该方法将钛酸四丁酯和氢氟酸一起在常温下搅拌均匀，放入水热反应釜中150～220℃反应15～24h，经分离、洗涤、烘干后得到二氧化钛纳米片；再将二氧化钛纳米片均匀分散在无水乙二醇中，在80～150℃回流冷凝搅拌10～60min，加入聚乙烯吡咯烷酮和氯铂酸，在80～150℃继续回流冷凝搅拌3～10h，经分离、洗涤、干燥后得到二氧化钛纳米片负载铂纳米颗粒复合材料。该方法能够得到形貌易控的二氧化钛纳米片，通过乙二醇作为还原剂很容易获得粒径分布均匀、具有高分散性的2～3nm的铂量子点，制备参数易于控制，重复性好。制备出的催化剂特别适用于紫外光照射下催化降解有机染料，达到很高的降解率。

具有优异的和易性和力学性能的混凝土 1076

 0

本发明公开了一种具有优异的和易性和力学性能的混凝土，其原料按重量份包括：普硅42.5水泥100‑120份、改性聚丙烯纤维4‑8份、聚乙烯醇1‑5份、羟乙基纤维素2‑5份、丁苯乳液3‑6份、硼砂2‑5份、石灰质碎石3‑6份、河沙5‑15份、纳米复合材料2‑5份、镁铝碳酸根型水滑石3‑9份、粉煤灰2‑4份、石灰石粉1‑4份、偏高岭土3‑6份、氧化镁2‑5份、NUF‑5高效减水剂1‑3份、消泡剂1‑3份、水3‑9份。本发明的混凝土具有优异的和易性和力学性能。

改性纳米复合橡胶材料及其制备 743

 0

本发明涉及材料技术领域，具体公开了一种改性纳米复合橡胶材料，质量份为100份的橡胶和0.1～5份作为填料的纳米材料；所述纳米材料选自氧化石墨烯、改性白石墨烯、改性石墨烯中的一种，层数为5～10层。本发明将石墨烯、白石墨烯经表面改性后以填料的方式加入到橡胶中，而氧化石墨烯本身含有丰富的官能团，保证了纳米材料在橡胶中的良好分散；改性石墨烯、氧化石墨烯或改性白石墨烯有良好的隔离气体的性能和高的强度，少量添加即能大幅度提高橡胶的阻隔性能和机械强度而其他性能不受影响；本发明的纳米改性橡胶复合材料制备工艺简单、生产成本低、无环境污染，易于实现大规模的工业化生产。

耐洗涤防静电抗菌涂料及其制备方法 675

 0

本发明公开了一种耐洗涤防静电抗菌涂料及其制备方法，该方法包括以下步骤：（1）将40~50份成膜物溶解于20~30份溶剂中，制得成膜物溶液；（2）取10~20份抗菌复合材料加入1/3成膜物溶液中，得到抗菌分散液；（3）取10~20份导电填料加入1/3成膜物溶液中，得到导电分散液；（4）取5~10份无机氧化物加入1/3成膜物溶液中，得到除臭分散液；（5）将抗菌分散液、导电分散液和除臭分散液混合，再依次加入3~5份分散剂、1~5份流平剂、1~3份消泡剂及1~5份防沉剂，分散均匀后得耐洗涤防静电抗菌涂料。本发明通过科学配伍抗菌复合物、导电填料及无机氧化物，原料之间相互协同作用，使得涂料不仅具有耐洗涤特性，还具有抗菌、防静电以及除臭的功能，进一步扩宽了涂料的应用范围。

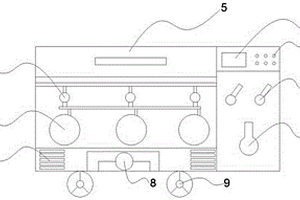

新型高效散热收线机 699

 0

本发明公开了一种新型高效散热收线机，其特征在于,包括机箱，机箱内顶部设置显示器，显示器旁设置开关按钮，在显示器下设置变速杆，变速杆下设置总开关，在机箱旁设置工作台，工作台顶部设有挡板，挡板下设置过渡轴，过渡轴下设置主轴，主轴下设置电机，在工作台下设置轮子，在电机两边设置排风口。本发明的有益效果是：本发明设计合理，结构简单。该新型高效散热收线机在工作时，将达到预期效果，大多收线机材质要达到使用要求，而此发明从材料上达到了要求，采用加强复合材料，使其加固提高使用安全性提高使用寿命和工作效率。

通过预先占位调控邻位碳硼烷衍生物结构的方法 737

 0

本发明公开了一种通过预先占位反应调控碳硼烷衍生物结构的方法，（1）邻碳硼烷经锂化形成单锂盐后与CH基团保护剂作用，定量转化为C‑H保护碳硼烷；（2）丁基锂活化C‑H进而进行第二碳位的官能化；（3）通过四丁基氟化铵脱保护。经三步法通过先引入以CH基团保护剂，再对基团进行官能化，最后进行基团的脱保护，通过预先占位调控邻位碳硼烷衍生物的结构，进而可有目的地，有选择性地合成单取代或双取代的邻位碳硼烷衍生物。得到的单取代或双取代碳硼烷衍生物也可引入耐高温粘结材料、复合材料等航空航天材料领域，也可以让其在生物医药、催化剂、超分子体系及高能燃料等领域均有较大的应用前景。

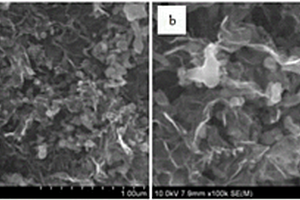

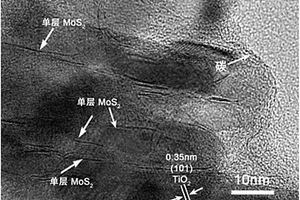

用碳与单层二硫化钼同时改性二氧化钛锂离子电池负极材料的方法 985

 0

本发明涉及用碳与单层二硫化钼同时改性二氧化钛锂离子电池负极材料的方法，复合材料由TiO2作为骨架，其表面的氟离子会首先吸附悬浮液中葡萄糖分子，葡萄糖分子中的官能团会吸附钼酸根离子和硫脲分子，经过冷冻干燥后，在二氧化钛纳米片外层包覆有葡萄糖薄膜以及钼酸钠?硫脲薄膜，经过化学气相沉积过程，葡萄糖碳化为无定型碳，同时硫脲高温分解出硫化氢并把钼酸根离子还原为二硫化钼，从而得到碳与单层二硫化钼纳米片同时改性的TiO2纳米片。且制得的负极材料具有均匀包覆的结构，各组分之间紧密接触，有效抑制了MoS2纳米片的团聚，当将其应用于锂离子电池负极材料时，具有较高的比容量及稳定的循环性能。

石墨烯支撑的碳包覆硅纳米颗粒复合电极材料的制备方法 1012

 0

本发明公开了一种石墨烯支撑的碳包覆硅纳米颗粒复合电极材料的制备方法，具体为：纳米硅超声处理均匀分散在酚醛树脂预聚体与三嵌段共聚物的混合物后，转入高压反应釜中，180℃水热处理12h；再按硅/石墨烯计量比，将氧化石墨烯加入到上述复合物中，超声分散；180℃二次水热处理12h；用蒸馏水清洗并60℃干燥，得到三维石墨烯支撑的碳包覆硅纳米颗粒复合材料的前驱体；在含有体积分数5％的H2的氢氩混合气气氛下900℃加热5h，得到最后的产品。采用本发明方法制备的石墨烯支撑的碳包覆硅纳米颗粒复合电极材料，在100mA·g?1的电流密度下，其可逆容量可达1800mAh/g以上，充放电100次后，容量保持率保持在70％以上。

水泥灌浆料 669

 0

本发明提供了一种水泥灌浆料，属于水泥基复合材料技术领域。本发明提供的水泥灌浆料由40-50％的PO?42.5R水泥，5-10％的42.5快硬硫铝酸盐水泥，40-52％的石英砂，3-5％的石膏，2-15％的膨胀剂，0.3-2％的外加剂，0.01-1％的氧化石墨烯及0.05-5％的高性能纤维组成。本发明制得的水泥灌浆料具有早强、高强、无收缩、高流动性及无有害化学物质的优点。

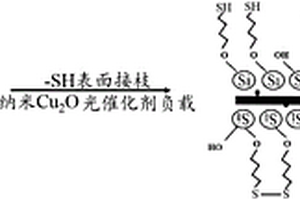

用于土壤污染修复的巯基接枝且光催化剂负载的高硅氧玻璃纤维的制备方法 1068

 0

本发明涉及一种用于土壤污染修复的巯基接枝且光催化剂负载的高硅氧玻璃纤维的制备方法，首先将巯丙基三甲氧基硅烷经过纯化后，均匀分散在有机溶剂中与高硅氧玻璃纤维反应，得到表面接有巯基的高硅氧玻璃纤维以提高其对重金属离子的吸附性能；然后利用此多尺度增强高硅氧玻璃纤维与光催化剂颗粒浸入Na3PO4溶液中处理，后经过滤、洗涤和干燥，生成多尺度增强体巯基接枝且光催化剂负载高硅氧玻璃纤维的复合材料。本发明的有益效果在于，提供一种工艺简单、成本低、适用范围广、无二次污染的用于土壤污染修复的巯基接枝且光催化剂负载的高硅氧玻璃纤维的制备方法。

陶瓷类超导线材的制作方法 789

 0

一种陶瓷类超导线材，是以钇系超导材料为基的含银复合材料。其制备过程是将预合成的基体材料研磨至-800目。用银粉掺杂混均。挤压成行前加入油酸为增塑剂。采用通过磨具反复挤压的方法，得到结构、性能沿长度方向一致的线材。线材质地柔软，在三小时内可按需要绕制成任意形状。经烧结后定型。本发明制得的线材，其强度、电流密度均有大幅度提高，Tc＞90K, Jc＞450A/cm2。

杂原子掺杂的碳负载碳化铁/碳化钼或钨催化剂及其制备方法和应用 916

 0

本发明属于催化剂制备技术领域，具体涉及一种杂原子掺杂的碳负载碳化铁/碳化钼或钨催化剂及其制备方法和应用。一种杂原子掺杂的碳负载碳化铁/碳化钼或钨催化剂的制备方法，其包括以下步骤：(1)将含钼或钨杂多酸@金属-有机骨架复合材料POMs@MIL-100(Fe)与三聚氰胺混合、研磨；(2)在惰性气体的保护下，于800～1100℃下热处理2～5h，冷却、酸洗，得杂原子掺杂的碳负载碳化铁/碳化钼或钨。该催化剂的制备方法工艺简单、极大限制碳化钼或钨纳米粒子的团聚，杂原子的掺杂可以引入更多活性位点，材料电解水制氢性能优异，可应用于电催化氧还原、锂离子电池等能源存储与转化等研究领域。

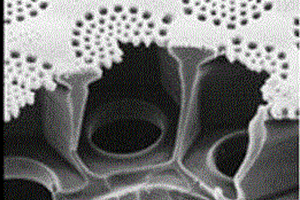

含有硅藻泥的颗粒过滤器载体材料混合物的制备方法 730

 0

本发明涉及一种含有硅藻泥的颗粒过滤器载体材料混合物的制备方法，其特征在于：颗粒过滤器基体材料中含有硅藻泥，并且添加有具有氧化功能的物质，氧化功能的物质以分子筛材料为主体，这里的分子筛材料不是指具有氧化功能的负载型分子筛材料，这里的分子筛材料是空白分子筛材料，无催化剂功能，负载有铜元素，铁元素，稀土元素的单质或者这些元素的阳离子，或者这些元素的氧化物构成的复合材料，铜元素负载量为1%~20%，铁元素负载量为1%~15%，同时负载铜铁元素，铜：铁比例为1:1~2:1；其使用了硅藻泥材料作为基础原料，提高对尾气中有害物质的吸附能力，如对挥发性有机物（VOF）。

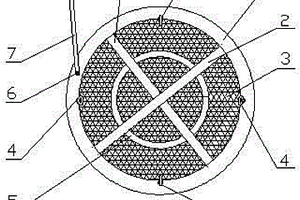

基于复合结构的防异物气囊装置 1042

 0

本发明公开了一种基于复合材料的防异物气囊装置，它包括橡胶气囊、橡胶带、过滤网、吊环组件、保持架、气动快插接头、气管和比例压力阀。所述橡胶气囊由内囊、外囊和气嘴组成，橡胶气囊由内囊和外囊通过特殊工艺紧密接合在一起，内囊材料为单一的橡胶，外囊材料为表面涂有橡胶材料的涤纶；所述橡胶带、所述过滤网及所述吊环组件均硫化一体成型在所述橡胶气囊上；所述保持架安装在所过滤网上，与所述橡胶气囊保持同心；所述气动快插接头通过螺纹与橡胶气囊上气嘴相连接；所述比例压力阀通过所属气管与所述气动快插接头相连接。本装置用在需要过滤且承受一定冲击力但很难固定的竖直管道中，用于取代原有的通过复杂机械结构实现功能的过滤装置。

导热绝缘材料的制备方法 993

 0

本发明涉及一种导热绝缘材料的制备方法，属于复合材料技术领域。第1步，按重量份计，称取如下组分：聚酰胺树脂30～50份、ABS?3～6份、聚酰亚胺10~20份、酚醛树脂3～5份、聚碳酸酯树脂2～4份、聚醋酸乙烯酯1～3份、尼龙3～5份、三元乙丙橡胶2～4份、癸二酸二丁酯3~5份、乙酰乙酸乙脂2～4份、乙二醛3～5份、偶联剂2～4份、滑石粉2～4份、填料1～4份；第2步、将上述的原料混合均匀，加入到双螺杆挤出机中挤出，造粒，冷却，即得。本发明提供的导热绝缘材料具有强度高、绝缘性能好的优点。

基于IRMOF-3功能材料的修饰与制备方法 760

 0

本发明公开了一种基于IRMOF-3功能材料的修饰与制备方法，属于材料化学技术领域，具体涉及一种主客体复合材料的制备与性能表征。以IRMOF-3为原料，用二氯甲烷对其进行预处理，后将客体分子二茂铁醛(Fe-CHO)放入处理过的IRMOF-3中使主客体发生亲和加成反应生成亚胺，从而得到新的IRMOF-3@FeCHO材料。预处理后发现，浸入二茂铁醛的琥珀色材料变为黑色。对材料进行元素、热重、PXRD和荧光分析发现，约有2.87个二茂铁醛分子进入IRMOF-3孔洞材料中，且在二茂铁醛进入前后，IRMOF-3的结构保持不变，荧光峰发生蓝移。本发明成本低，制备过程简单易行。

高硼含量碳化硼先驱体的制备方法 666

 0

一种高硼含量碳化硼先驱体的制备方法，包括以下步骤：(1)在反应器中，加入溶剂，再加入十硼烷和二烯类有机化合物，将反应器抽真空并干燥；(2)往反应器中再加入催化剂；(3)升温，在氮气气氛保护下持续搅拌反应，将反应完成的产物蒸发去除溶剂，得到粘稠液体；(4)用正己烷或石油醚淋洗，将得到的粘稠液体去除残余的催化剂和溶剂，得到单体；(5)将单体置于反应器中，加入溶剂和催化剂；(6)将反应器反复抽真空；(7)升温，在氮气气氛保护下持续搅拌反应；(8)将反应完成的产物去除溶剂。利用本发明制得的碳化硼先驱体具有较高的陶瓷收率和较高的硼含量，适合用于制备核聚变用碳化硼靶丸，也适合用于制备高性能碳化硼基复合材料。

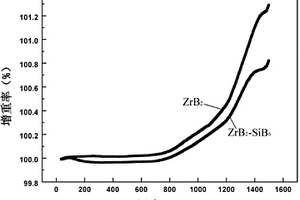

高温抗氧化ZrB2-SiB6超高温陶瓷及其制备方法 1002

 0

本发明涉及一种高温抗氧化ZrB2-SiB6超高温陶瓷及其制备方法，具体为利用热压烧结法制备SiB6颗粒增强ZrB2超高温陶瓷的方法以及复合材料抗氧化性能的提高方法，属于高温陶瓷技术领域。本发明制备的ZrB2-SiB6超高温陶瓷具有高熔点、高强度、低模量、良好的抗烧蚀性能以及抗化学腐蚀等优异性能，采用本发明制备的ZrB2-SiB6超高温陶瓷，在1500℃空气环境下失重率仅0.3mg/cm2，高于国内外报道的纯ZrB2超高温陶瓷材料（约13mg/cm2），基本满足一些防热结构件的实际应用；在高超声速飞行、大气层再入、跨大气层飞行和火箭推进系统等极端环境中有着广泛的应用前景。

低气味、低散发ABS组合物及其制备方法 1077

 0

本发明公开了一种低气味、低散发ABS组合物及其制备方法，包含组分：ABS树脂：52.4-97.4%；改性剂：0-40%；相容剂：1-3%；水母粒1-5%；助剂0.1-3%；其制备方法是将ABS树脂、改性剂、相容剂和助剂在高混机里混合1-3min；混合均匀，置于双螺杆挤出机的主喂料口中，从侧喂料口加入水母粒，熔融挤出，造粒干燥，即得。本发明使用以马来酸酐接枝物为相容剂，能大大提高复合材料的相容性，以高熔体发泡PP为载体的水母粒作为气提剂，可以有效去除加工过程中产生的各种挥发性小分子和有机化合物，所制备的ABS组合物具有低气味、低散发的特性，可以满足汽车内饰件的要求。
