江苏有色金属复合材料技术理论与应用

漂浮太阳能系统 1185

 0

本实用新型公开了一种漂浮太阳能系统，包括悬浮装置、支架和太阳能面板，所述悬浮装置为预制轻质复合材料泡沫体，预制轻质复合材料泡沫体与支架底部由全螺纹FRP筋连接，支架顶部与太阳能面板底面由连接件连接。本实用新型漂浮太阳能系统具有成本低、耐久性优异、浮力大、安装快捷的特点，便于批量生产、施工，可有效降低漂浮太阳能光伏发电系统工程建筑周期和成本，具有明显的经济性。

防撞护舷 939

 0

本实用新型涉及一种防撞护舷，包括外壳和若干设置在外壳内的缓冲管，所述外壳和缓冲管均为复合材料，各缓冲管相互平行，所述缓冲管的截面为具有腰边和底边的等腰三角形，在x方向相邻的两个缓冲管的腰边贴合，在y方向相邻的两个缓冲管的底边贴合。该防撞护舷在内部设置截面为三角形的缓冲管，采用三角形稳定性原理，增强了护舷的整体防撞能力，采用复合材料作为整体制作材料，提高了护舷的耐腐蚀能力，也减轻了整体的重量，延长了护舷使用寿命的同时，减小了对桥墩的压力。

新型高阻隔真空膜 791

 0

本实用新型公开了一种新型高阻隔真空膜，所述高阻隔真空膜由若干层同种和不同种复合材料复合制成，所述高阻隔真空膜由外到内依次包括玻璃纤维布、铝箔层、PET膜层、PA膜层和PE膜层。通过采用不同种复合材料复合而成的高阻隔真空膜，其外观平整，阻隔性高，具有很好的抽真空效果和节能效果。

铁路货车用复合车门 1040

 0

本实用新型涉及一种铁路货车部件,具体是一种铁路货车用复合车门。该铁路货车用复合车门具有一个环氧复合材料的矩形基板,在基板内嵌有框架式的金属骨架。所述基板的材料为玻纤增强环氧复合材料。本实用新型的铁路货车用复合车门强度高、重量轻、疲劳强度高、破损安全特性好、耐腐蚀能力强。

汽车空调用玄武岩纤维增强聚丙烯材料的制备设备 1003

 0

本实用新型公开了一种汽车空调用玄武岩纤维增强聚丙烯材料的制备设备，包括挤出机，在挤出机的料筒进料端设有加料装置，加料装置用于向料筒内加入PP聚合物和玄武岩纤维，加料装置具有激光改性单元，通过激光改性单元对玄武岩纤维表面进行改性处理。本实用新型的玄武岩纤维增强聚丙烯材料制备设备，能够通过激光对纤维进行表面处理以改善复合材料的界面性能，使得纤维与基体树脂充分接触并形成良好界面粘结,从而获得性能优异的复合材料，与传统生产工艺设备相比，所生产的玄武岩纤维增强聚丙烯材料的拉伸强度可提高40％以上，冲击强度可提高5％以上，延伸率提高7％以上。

压辊装置及铺放设备 1133

 0

本实用新型涉及风电叶片生产技术领域，尤其涉及一种压辊装置及铺放设备，包括：连接框架，固定设置在铺放设备上，连接框架水平设置，底端设置有过渡辊；旋转组件，转动设置在连接框架上，且以竖直方向为旋转轴心进行旋转；升降组件，设置在旋转组件上，且随旋转组件进行旋转，升降组件可关于旋转组件沿竖直方向上下运动；压辊，设置在升降组件底端；其中，复合材料从过渡辊经过并运动至压辊，压辊随旋转组件旋转一定角度，升降组件运动至压辊与模具表面贴合。在本实用新型中，压辊能够适应模具弧面进行铺放，从而避免了复合材料与模具底部存在间隙的情况，贴合更紧密，保证了风电叶片的生产质量。

钢-木组合曲型梁 1003

 0

一种钢‑木组合曲型梁，由箍筋、纵筋、木构件、纤维增强复合材料层共同构成，其特征在于箍筋和纵筋焊接而成的钢筋笼嵌置于木构件中，四组木构件彼此粘结形成封闭环形木梁截面，木梁外侧设有纤维增强复合材料层，其纤维方向沿着构件环向，改善了梁构件在使用过程中的耐久性。本实用新型克服了普通钢‑木组合梁结构中钢筋、木材间易发生滑移的缺陷，并且该钢‑木组合曲型梁充分利用空心结构的特性，减少了构件的自重，适用于各种木结构建筑以及木混结构的梁构件。

切边机 1153

 0

本实用新型公开了一种切边机，属于复合材料加工设备领域，能够对复合板材进行自动切割，具有提高复合板材切割直线度的优点；其技术方案要点如下，一种切边机，包括机架、移动框架、固定切割部分和移动切割部分，所述机架用于承载复合板材，所述固定切割部分、所述移动切割部分对复合板材进行切割；所述移动框架在动力作用下沿机架滑移连接，所述移动框架上转动连接有安装架，所述固定切割部分固定于所述安装架上，所述移动切割部分在动力作用下与所述安装架滑移连接；所述移动框架上延伸有固定架，所述固定架上铰接有气缸，所述气缸的活塞杆与所述安装架铰接。本实用新型适用于复合材料产品的切割。

自动收线浮顶罐用接地装置的编织扁软导线结构 984

 0

本实用新型涉及一种自动收线浮顶罐用接地装置的编织扁软导线结构，包括接地导线本体，所述接地导线本体通过复合材料编织而成扁平状长条形结构，内层为实心的镀锡铜带，所述镀锡铜带的外围包裹有编织的镀锡铜丝，所述镀锡铜丝的外围包裹有编织的不锈钢丝；所述接地导线本体的两端分别延伸有与设备连接的连接部。本实用新型结构紧凑、合理，操作方便，通过采用三层复合材料编织而成，三层分别采用不同的材质，并采用编织的形式，使得整个接地导线具有较好的抵抗强风、海风对导线的侵蚀的能力，不易断裂，导电性能强，使用寿命长。

用于污水处理及河道修复系统的反应器 919

 0

本实用新型公开了一种用于污水处理及河道修复系统的反应器，包括反应器罐体、设置在反应器罐体两端的入口和出口、以及多块填料；所述填料为由金属复合材料制成的网状结构。本实用新型的反应器内设置由金属复合材料制成的网状填料，这些填料作为臭氧反应的催化剂，可以使臭氧与待处理水源充分混合，提升臭氧与待处理水源的接触面积和混合效果；填料错位放置，可以在使用足够多的填料的前提下，避免待处理水源结垢，也能进一步加大与待处理水源的接触；每个填料均采用小块的填料组合，方便更换，且每个填料处均设置人孔，方便监测、检修和更换。

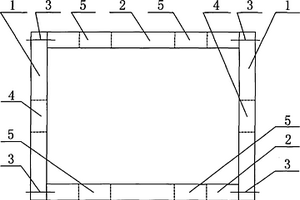

拼装检查井 894

 0

本拼装检查井有四块壁板两两相对拼装而成，在这四块壁板的连接处有相对应的凹槽与凸台与之关联和定位，并用螺栓连接固定；根据井体的构造要求，在壁板的相关位置设置便于安装管线的孔洞和槽口；为了减轻壁板的重量，在壁板上设置凹台；为了保证壁板的强度，在壁板内部设置骨架；其壁板可有混凝土、钢纤维砼、不饱和树脂复合材料、再生树脂复合材料、工程塑料等材料进行工厂化制作，现场安装。该拼装检查井，对材料适用范围广，工厂化生产工艺简单，适用与各类检查井的使用，性价比高，其强度高于砖砌体，现场施工简单，安装方便，工期短，安全性能强，有效提高工作效率，有很好的推广前景。

塑钢分离机 1158

 0

本实用新型涉及一种塑钢分离机,属废旧塑料与金属复合材料的综合回收处理机械。其特征在于它包括:进料斗(1)、料箱(2)、传动装置(3)、出料斗(4)、机架(5)、轴承座(7)、刀片组件(8)、主轴(9)和筛网组件(10),料箱(2)装置于机架(5)中间,轴承座(7)装置于机架(5)两侧,主轴(9)置于料箱(2)内,其两端与轴承座(7)相连,传动装置(3)设置于料箱(2)一侧,与主轴(9)一端相连,进料斗(1)设置于料箱(2)上方,与料箱(2)上部相连通,出料斗(4)设置于料箱(2)下方,与料箱(2)下部相连通,刀片组件(8)包括动刀组件(8.1)和定刀组件(8.2),动刀组件(8.1)设置于主轴(9)上,定刀组件(8.2)设置于料箱(2)内侧,筛网组件(10)置于料箱(2)下部。本实用新型可以解决废旧塑料与金属复合材料的占地、浪费资源问题,实现资源的经济化回收。

双轴向增强间隔针织结构及其专用横机纱线喂入装置 1106

 0

本实用新型涉及双轴向增强间隔针织结构及其专用横机纱线喂入装置,其通过在两表面层结构之间通过设置前组连接纱和后组连接纱而编织成一体,且前组连接纱和后组连接纱关于两表面层结构的层间中心线对称设置,同时前组连接纱和后组连接纱皆由呈S形的基本单元组成,由此可知,本实用新型克服了现有技术中两个表面层结构之间只有一组连接纱,且连接纱呈单“S”形不对称连接,因此织物结构不对称,厚度方向不够稳定,抗织物平面外的压缩、冲击的性能低,导致其在复合材料中的应用受到了一定程度的限制的技术问题,同时本实用新型所述织物结构中的两组连接纱的连接方式可根据需要进行改变,以满足复合材料制作中对增强结构的弯曲、剪切等的需要。

复合琴弓 1016

 0

本实用新型公开了一种利用复合材料制造的复合琴弓,它由琴头(1)和弓梗部(2)整体相连而成,其特征是所述的琴头(1)和弓梗部(2)由同种或不同种材质的丝状、布状或其组合的复合材料体(3)粘结而成,且弓梗部(2)设有腔体(4)。达到了以塑代木、降低成本的目的,具有制造方便、不易变形、易修复的优点。

塑木围栏扶手 842

 0

本实用新型属于复合材料领域，具体涉及一种塑木围栏扶手，包括塑木顶面板、塑木立面板、塑木横面板和塑木支撑板；所述塑木立面板有两块，分别连接在塑木横面板的两侧，三者形成U形结构；所述塑木支撑板设置在塑木横面板的上方，所述塑木顶面板与塑木支撑板相连，塑木顶面板的两侧同时与两块塑木立面板相连。本实用新型塑木围栏扶手，除具有传统扶手所具有的使用效果外，更具有密度小、重量轻、成本较低、安装维护方便等优势；本实用新型塑木围栏扶手，设计合理，结构简单，生产制造方便，只需采用横截面和本实用新型一致的口模，便可采用传统的塑木复合材料板生产工艺生产该塑木围栏扶手，生产过程中机械化程度高，所需劳动力少，生产成本低。

太阳能无人机前缘 835

 0

本实用新型提供一种太阳能无人机前缘，其采用蒙皮加筋结构，蒙皮为玻璃纤维复合材料蒙皮，加强筋为PMI加强筋，所述玻纤复合材料蒙皮质量轻且能够实现透波功能，加强筋前缘具备较高的刚度，可抵抗自重产生的变形。

用于测试材料收缩率的模具 917

 0

本实用新型属于模具领域，尤其是一种用于测试材料收缩率的模具，针对现有的生产聚酰胺尼龙复合材料模具的顶针不便于连续性顶出作业，导致脱模的效率低下的问题，现提出如下方案，其包括正方形模具，所述正方形模具的顶部固定安装有凸起长方体，所述凸起长方体的顶部固定安装有对称设置的两个三角形型腔，两个三角形型腔的顶部均开设有浇注槽，两个浇注槽均为三角斜面，且两个浇注槽的内部均和正方形模具的内部密封相连通，本实用新型较之传统的用于测试材料收缩率的模具，顶针便于连续性运动，大大提高了开模效率，有利于利于材料分散，释放压力，有利于测试流动方向的尺寸，复合材料注塑件能够呈现良好的各向异性。

防滑胶合板 1007

 0

一种防滑胶合板，包括位于内部的芯板，在芯板的一侧设有第一边框板，第一边框板的截面为L形，在芯板的另一侧设有第二边框板，第二边框板的截面也为L形，且第一边框板与第二边框板成对称设置，芯板的两侧面都通过第二粘结层与第一边框板和第二边框板固定相连，芯板、第一边框板和第二边框板的下方都通过第一粘结层与底层板固定连接，芯板的上顶面、第一边框板台阶和第二边框板的台阶构成容纳复合材料层的空间，复合材料层的上方设有顶层板，顶层板的上设有多个突出其上表面的防滑柱，本实用新型的有益之处是：本防滑胶合板采用在胶合板的顶层板上部设有具有防滑性能的防滑柱，防滑柱与胶合板体结合强度高，寿命长。

油箱结构 1010

 0

本实用新型属于航空航天设备附件，特别涉及一种油箱结构及其制造方法。油箱结构，其特征在于：包括由碳纤维复合材料固化成型的油箱盖以及中空的油箱壳体，油箱盖和油箱壳体粘接在一起，所述的油箱盖和油箱壳体截面由内向外依次为内壁层、结构加强层以及外壁层。本实用新型设计了一种碳纤维复合材料的油箱结构，油箱结构的截面主要有内壁层、结构加强层成以及外壁层构成，内壁层和外壁层为碳纤维预浸料铺设而成，结构加强层用于增加油箱的结构强度，同时也减少了碳纤维的用量，降低了油箱的成本，同时，结构加强层采用轻质结构加强层，有效控制了油箱的重量，相比与现有的金属制油箱，有明显的质量上的减轻。

可拆卸防水防鼠电缆井盖 740

 0

一种可拆卸防水防鼠电缆井盖，包括复合材料板块、固定用的盖板包角，防水凸台，复合材料板块一端向内凹进另一端向外凸出，可将多块板块连接构成可拆卸防水防鼠电缆井盖，最终使用盖板包角将其固定在装有防水凸台的电缆井上，增强密封性，能有效的防止雨水虫鼠进入到电缆井内，延长电缆的使用寿命，同时产品质量轻、拆卸安装方便。

一体式装饰板 1002

 0

本实用新型公开了一种一体式装饰板，包括自上向下依次层压式粘结在一起的环保纤维层、木质层、保温层和CFRP增强复合材料层，以及自上向下贯穿式对称设置在环保纤维层、木质层、保温层和CFRP增强复合材料层的上表面与下表面之间的V形支撑用钢带；在环保纤维层的上表面，敷设有向上凸出的波浪状弹性保护层。本实用新型所述一体式装饰板，可以克服现有技术中结构不合理、不利于人体健康和环保性差等缺陷，以实现结构合理、有益于人体健康和环保性好的优点。

馈线吊具 912

 0

本实用新型涉及通信用装置产品的结构设计技术领域，更具体地说，涉及一种馈线吊具，该吊具包括碳纤维复合材料制成的套管、设置在套管外壁的3-4个套孔、设置在套管内壁的抗氧化橡胶套、套接在套孔上的碳纤维经编绳；所述套管、套孔、抗氧化橡胶套通过抗氧化粘结剂固定连接，抗氧化橡胶套的截面为椭圆形，抗氧化橡胶套的内壁设置有防滑凸点。本实用新型的馈线吊具的结构较为简单，主体结构采用碳纤维织物复合材料，可使得该结构在长时间使用后不会出现金属材料容易出现的腐蚀现象，另外，内壁抗氧化橡胶套截面为椭圆的设置及内壁凸点的设置，可有效防止滑动，保持馈线在吊起时的稳定，方便实用，适宜进一步推广应用。

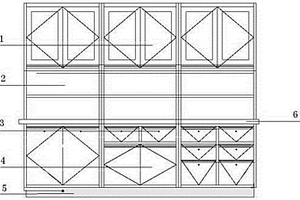

组装式生物环保治疗柜 1082

 0

本案为一种组装式生物环保治疗柜，包括通用标准结构的以下组件：上柜；中柜；支架；下柜；台面；底座；其中，所述上柜、中柜、下柜、支架由生物复合材料单独一体成型，相互之间由卡孔和卡头进行连接和组装，所述生物复合材料由高密度聚乙烯、聚氯乙烯、聚丙烯、ABS材料、聚四氟乙烯中的两种或两种以上按不同比例搭配进行加工，各种材料搭配比例在0%-90%之间，上述每个组件可自由组装，更换掉的组装件可回收再生产，重新制作成护士站组件。本案的治疗柜具有环保和循环回收利用功能，制造成本低、每个组成结构均可更换、无任何污染源、使用时间更长。

丝杆传动用螺母 1093

 0

本实用新型公开一种丝杆传动用螺母，所述螺母本体由碳纤维复合材料制作。由于采用碳纤维复合材料，具有耐高温、耐摩擦、导电、导热及耐腐蚀等优点，降低了成本，显著提高了螺母的使用寿命。

石油平台用耐油泥信号电缆 720

 0

石油平台用耐油泥信号电缆，属于电缆技术领域。包括缆芯和设置在缆芯外的外护套，其特征是，所述缆芯由两根小电缆对绞而成，小电缆由导体、绕包在导体上的云母带、挤包在云母带上的绝缘层构成，所述缆芯上依次设有CV带层、铜带层、包带层、内衬层、内护层和由杜邦纤维丝、镀锡铜丝混合编织构成复合材料铠装层，外护套由三元乙丙橡胶、丁腈橡胶、乙烯-醋酸乙烯酯树脂共混挤包在复合材料铠装层上。本实用新型具有优异的耐油基、耐水基、耐低温、抗腐蚀性、抗机械外力、传输信号等特点。

轻质综合多功能抑菌滤毒片 685

 0

本实用新型公开了一种轻质综合多功能抑菌滤毒片，其包括：滤毒片主体，所述滤毒片主体包括从内至外依次连接的熔喷层、GACF复合材料层和热风棉层。本实用新型采用GACF复合材料层，产品质量较轻，工人在使用时不会因为面罩重而出现面部勒痕，提高了使用者的舒适度，能够同时吸附多种毒气，同时具有滤烟功能，并且瞬间吸附能力强，吸附值高、速度快，滤毒效果能好，具有非常好的抑菌效果，对大肠杆菌、金黄色葡萄球菌、白色念珠菌等有很好的抑制作用，使用成本低，只有活性炭滤盒的50％左右。

新型的舱室吸声结构 841

 0

本实用新型公开了一种新型的舱室吸声结构，所述吸声结构安装在舱室上的船体甲板，舱室的壁板安装在吸声结构上，所述吸声结构是由复合层以及设置复合层上的Litosilo层，所述复合层是由带有粘性橡胶层和镀锌钢板层组成，所述带有粘性橡胶层直接粘粘在船体甲板上，所述镀锌钢板层直接粘粘在带有粘性橡胶层上，所述Litosilo层是由岩棉层和复合材料层组成，所述岩棉层直接铺设在镀锌钢板层上，所述复合材料层铺设在岩棉上。本实用新型的优点是：提高海洋工程船舱室降噪的水平，降低舱室降噪成本，能有效减少结构减振和冲击材料，减少噪声的传递，有效降低舱室噪声。

四方柱形塑木型材 1022

 0

本实用新型一种四方柱形塑木型材涉及的是一种复合材料型材，属于复合材料和新型化学建材技术领域。一种四方柱形塑木型材由塑木上横、左竖、下横、右竖骨架板、圆柱板及左上、右上、左下、右下之上、下横板、左、右竖板构成；塑木上横、左竖、下横及右竖骨架板之间形成中央四方柱，圆柱板位于中央四方柱内部，并分别和上横骨架板下侧边、左竖骨架板右侧边、下横骨架板上侧边及右竖骨架板左侧边外切相连形成整体结构。本实用新型造型独特，整体性强，重量轻，稳定性好，触感好，不碎裂，防水耐老化，不锈蚀，生产制造方便，废弃后可以重新加工再生，成本低，环境友好，可与其它塑木产品进行多种方式的连接。可用于制作立柱、支撑架等制品。

用于重金属吸附的印迹壳聚糖复合填料 688

 0

本实用新型公开了一种用于重金属吸附的印迹壳聚糖复合填料，属于重金属吸附领域。包括填料单元和连接筋。其中，填料单元包括四周镂空的柱体，设置在所述柱体两端可拆卸的十字形的上栅板和下栅板，位于所述柱体中部、固定在所述上栅板和下栅板之间的印迹壳聚糖复合材料；连接筋将多个填料单元依次均匀固定在一起。本实用新型通过上栅板和下栅板组成米字形结构，使得污水充分被分割，提高污水的湍流效果，进而加大了污水与印迹壳聚糖复合材料之间的接触面积，提高印迹壳聚糖复合填料对重金属的吸附能力。另外，在吸附剂更换过程中，只需要将连接筋拉出，即可将填料单元连带拉出，方便所述印迹壳聚糖复合填料的拆卸更换。

环保型包芯纱导流织物 1196

 0

本实用新型公开了一种环保型包芯纱导流织物，包括叠加的第一包芯纱层和第二包芯纱层；所述第一包芯纱层和第二包芯纱层通过缝合线缝合；所述第一包芯纱层纬线和所述第二包芯纱层的纬线交错设置。本实用新型包括两层缝合的第一包芯纱层和所述第二包芯纱层，能在不降低复合材料性能的前提下，提高树脂的浸渍性，减少复合材料因导流层材质而产生的泛白、气泡、树脂含量多等缺陷，操作简单，固化后两者结合性好，不需要移除操作，减少脱模时间和后期处理，提高了劳动效率，提高生产效率，同时提高纤维含量，降低成本，解决现有技术中废弃物的环保问题。
