全部
▼
热搜：
940
0
本发明涉及一种阻燃电子复合材料基板，该材料具有一种低介电常数和低损耗因子的基体，用于制作高频高速应用领域的层压板和半固化片，该热固性电子复合材料包括丁二烯、苯乙烯、丁二烯苯乙烯共聚物或苯乙烯丁二烯苯乙烯共聚物。使用该热固性聚合物制得的层压板的发明一个重要特性是较低的玻璃丝织物的含量相对于高的颗粒填料的范围具有优良的综合性能，包含优异的热可靠性(降低CTE Z轴或厚度方向)、改善电气能(损耗因子)和极低的吸水性，适用于高频高速应用的基板。
748
0
本发明公开了一种制备聚吡咯包覆的硫基复合材料的方法，步骤如下：向蒸馏烧杯中加入Py，在54‑58℃下进行蒸馏提纯；将FeCl3·6H2O溶于去离子水中，得FeCl3溶液；将去离子水置于烧杯中，加入对甲苯磺酸钠，置于冰水浴锅中进行磁力搅拌，加入提纯后的Py，将FeCl3溶液逐滴滴加到上述溶液中，在2‑4℃反应14‑16h；将上述反应后的黑色溶液洗涤至滤液无色后，干燥后研磨得PPy；将升华硫溶于CS2溶液中；将PPy加入烧杯内置于恒温水浴锅内，滴加上述混合溶液，在44‑46℃下搅拌7‑9h后待溶液完全蒸发，干燥，研磨即得。该方法制备的聚吡咯包覆的硫基复合材料具有优异的电化学性能，应用前景广阔。
1116
0
本发明公开了一种协同增强抗肿瘤的近红外光响应型NaYF4:Yb,Er‑NH2/RBS/GO/BNN6纳米复合材料，从内层到外层依次为NaYF4:Yb,Er‑NH2层、NO供体RBS层、GO层、NO供体BNN6层。本发明制备的NaYF4:Yb,Er‑NH2/RBS/GO/BNN6纳米复合材料具有良好的热稳定性和较高的近红外响应性。NO释放可以通过近红外光激光器的开关、辐照时间和功率密度的调整有效触发和控制。NaYF4:Yb,Er和GO，NO供体RBS和BNN6能够发挥协同作用，大大提升对近红外光的响应效果，能够显著提高肿瘤治疗效果，展现了协同增强的抗肿瘤效果。
729
0
本发明公开了一种超高韧性水泥基复合材料，原料配比如下：水泥40％‑50％、砂30‑40％、玻璃纤维5％、聚合物2％、水10％‑12％、固化剂2％、消泡剂2％、橡胶粉5％、硅胶粉5％、增韧剂2％、氧镁4％与纯碱溶液3％；本发明专利通过在水泥中混入橡胶粉和硅胶粉，利用橡胶粉和硅胶粉自带的超高韧性，提升材料的韧性，通过加入氧镁和纯碱溶液，来增加水泥的粘性，通过增加水泥的粘性和韧性，保证水泥基复合材料在受到振动和压力时可承受较大的压缩变形而保持整体，避免材料发生断裂，提高材料的抗震效果，且材料在开裂后也可保证相同强度，其的抗剪性能在剪切荷载作用下有明显的延性特征，应力应变曲线有明显的应变硬化特征。
1089
0

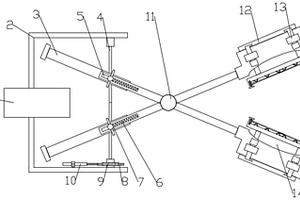

本发明公开了一种复合材料内型面加工用夹持装置，属于复合材料加工技术领域，解决了现有装置的压块位置调节不便，导致工件容易脱落的问题；其技术特征是：包括安装座和壳体，壳体上固定安装有安装座，壳体内设置有夹持机构，夹持机构包括两个夹持臂，夹持臂的一端固定安装有压块，压块内安装有保护机构，夹持臂的中部通过连接轴转动连接，且连接轴与壳体固定连接；本发明实施例设置了保护机构，保护机构的设置能和缓冲组件配合工作，实现了对工件的缓冲保护，避免了工件的损坏，同时提高了对工件的加工效率，且压块的间距调节方便，便于对不同型号工件的夹持固定。
1052
0
本发明公开了高回弹性橡胶发泡复合材料及其制备方法，所述橡胶发泡复合材料包括以下原料：聚氨酯橡胶、氢化丁腈橡胶、氯磺化聚乙烯、溴化辛基酚醛硫化树脂、异丁酸叶醇酯、硬脂酸铝、乙烯‑醋酸乙烯共聚物、N‑辛基N‑十八烷基硫代氨基甲酸钼、铜氨纤维、过硼酸钠、白炭黑、轻质碳酸钙、茚满双酚、六水硝酸镁、癸二酸二辛酯、N‑（吗啉硫代）酞酰亚胺、偶氮二甲酰胺、碳酸氢钠、丙烯酸丁酯、叔丁基过氧化氢、二硫化二异丙基黄原酸酯、二乙基二硫代氨基甲酸碲、防老剂4010NA。本发明制备的橡胶发泡材料整体回弹性高，使用寿命长，各项性能稳定可靠，市场应用前景良好。
822
0
一种以菱苦土为基体的防脱落/开裂的建筑用保温复合材料，其包括以下重量百分比的原料：菱苦土基体30~50%、海泡石绒5~15%、膨胀蛭石微粉10~20%、硅酸镁纤维2~6%、珍珠岩微粉4~9%、碳纤维3~6%、稀土2~5%、氟硅酸钠1~2%、氧化锌1~4%、氧化镁2~4%、减水剂0.5~2%、氢氧化铝粉1~3%、甲酸钙1~2%、细白云母粉3~5%、憎水珍珠岩0.5~1%；本发明采用合理原料配方，使得建筑复合材料在具备优良保温性的基础上，同时具有较佳的耐候性、防脱落及防开裂性，材料绿色环保，节能减排。
1088
0
本发明公开一种耐低温抗老化PC/PBT复合材料，按重量份数计，由以下组分组成：聚碳酸酯85～100份、聚对苯二甲酸丁二醇酯75～89份、抗老化剂20～35份、抗静电剂25～35份、抗氧化剂15～29份、相容剂35～45份、润滑剂22～37份、增韧剂15～25份、气味吸收剂6～12份和复合耐黄变剂8～13份。本发明提供的复合材料，具有优良的抗老化性能，能延长材料的使用寿命；其具有耐低温性能，材料可在低温环境下的使用，扩大了应用范围，在-20℃的条件下仍具有良好的机械性能；抗静电的特性，避免了静电对材料使用造成的有害影响；其耐黄变的性能和吸收有害气体的性能，有效地阻止了有害气体的挥发，安全，环保。
1033
0
本发明涉及一种正极复合材料，包括正极活性物质及与该正极活性物质复合的聚合物，该聚合物由有机二胺类化合物与马来酰亚胺类单体通过聚合反应得到，该马来酰亚胺类单体包括马来酰亚胺单体、双马来酰亚胺单体、多马来酰亚胺单体及马来酰亚胺类衍生物单体中的至少一种。本发明还涉及一种正极复合材料的制备方法，以及一种锂离子电池。
1112
0
本发明公开了一种纤维聚乳酸复合材料的制备方法，该方法包括如下步骤：（1）制备纳米天然纤维；（2）配料；（3）将聚乳酸、纳米天然纤维、成核剂、热稳定剂，抗氧剂真空干燥并按比列混合，使干燥后的共混物的基体含水率低于50ppm，然后采用熔融挤出的方法将共混物注塑成标准样件。使用该方法制备的乳酸复合材料，原料价格便宜，可完全降解，机械性能好。
1123
0
本发明公开了一种地板用木塑复合材料及其制备方法，所述的材料包括聚丙烯12-26份、聚异丁烯7-19份、聚乙二醇硬脂酸酯5-16份、丁基橡胶3-8份、马林酸树脂4-11份、槿麻纤维6-12份、罗布麻纤维4-14份、季戊四醇硬脂酸酯3-9份、马来酸酐接枝聚乙烯2-7份、微晶石蜡4-8份。制备方法为：步骤1：将高速混合机启动，向高速混合机中加入上述的各种成分后，将上述的各种成分混合均匀；步骤2：将步骤1的混合均匀后的混合料用双螺杆挤出机挤出；步骤3：挤出后再将混合料进行加压成型。制备的木塑复合材料具有抗折强度和抗压强度高的性能，非常适用于户外地板材料。
946
0
本发明公开了耐刮擦型汽车内饰用聚丙烯复合材料及其制备方法，组分及各组分质量份数如下：聚丙烯?50~60份，三元乙丙橡胶?5~10份，碳酸钙?2~5份，高岭土?1~3份，滑石粉?1~2份，甘油三丙酸酯?2~4份，硬脂酸钠?3~8份，三聚磷酸钾?1~3份，醋酸丁酯?2~6份，甲基羟丙基纤维素?2~5份，聚二乙基硅氧烷?2~5份，双氰胺?5~10份，抗氧剂?3~6份，光稳定剂?1~4份。通过选择合适的耐刮擦助剂和小分子添加剂，制备得到一种兼具良好的力学性能、优异的耐刮擦性和较低有机物散发水平的汽车内饰用聚丙烯复合材料。

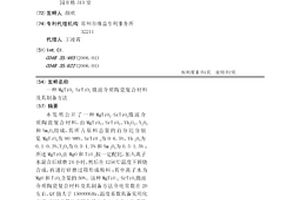

本发明公开了一种MgTiO3-SrTiO3微波介质陶瓷复合材料，由MgTiO3、SrTiO3、Yb2O3、Y2O3和Sm2O3组成，其所占原料总量的百分比分别是MgTiO3为90-98%、SrTiO3为0-6.5%、Yb2O3为0.1-0.3%、Y2O3为0.5-1.5%和Sm2O3为0.5-1.5%；所述MgTiO3由MgO和TiO2按一定配比，加入离子水混合后球磨24小时，然后在1250℃温度下预烧合成，再进行研磨过筛形成粉料；其中离子水为MgO和TiO2含量的50%。这种MgTiO3-SrTiO3微波介质陶瓷复合材料及其制备方法介电常数在20左右，Qf值大于150000GHz，温度系数具备实用化水平，相较于其他实用化的MgTiO3-CaTiO3体系的微波介质陶瓷材料，其Qf值提高了近2倍，且其工艺简单、性能稳定，具有较好的社会效益和经济效益。
1023
0
本发明公开了一种PVC植绒复合材料及其制备方法，组分及各组分的质量分数如下：PVC70~90份，短纤维20~30份，磷酸三苯酯5~15份，石蜡0.2~0.6份，硬脂酸盐0.5~1.5份，氯化石蜡5~10份，邻苯二甲酸二辛酯1~3份，聚乙烯酯5~10份，环氧胡麻油1~3份，轻质碳酸钙3~8份，抗静电剂2~5份，抗氧剂1~3份，分散剂0.1~1.0份，消泡剂0.1~0.5份。PVC植绒复合材料具有阻燃、耐水、不变形、不褪色、强度高、已加工、可连续成型等特点，可作为一种新型的高档次室内装饰材料，装饰后手感柔和、立体感强，吸音保暖。
883
0
本发明公开了一种抗老化耐冲击的聚丙烯纳米复合材料的制备方法，将各种材料按比例称取投入低速混合机中，搅拌混合均匀；然后将混合后的原料用双螺杆挤出机进行挤出加工，切粒，低温干燥即可。本发明的制备方法流程较短，操作简单，成本低，对环境友好，经济效益高。与现有技术相比，本发明提供方法制备出的纳米复合材料具有优异的抗老化和耐冲击性能。
728
0
一种高可塑性的导热复合材料，包括以下重量份数的原料：聚对苯二甲酸丁二醇酯100份、聚乙烯醇缩丁醛10~20份、导热填充料45~75份、改性填料10~30份；所述的导热填充料为膨胀石墨与碳纳米管，其质量份比为1~3:1；所述的改性填料包括以下重量份数的原料：新戊二醇二缩水甘油醚1~3份、甲基羟乙基纤维素2~6份、乙烯‑丙烯酸酯‑甲基丙烯酸缩水甘油酯三元共聚物1~4份、乙烯‑辛烯共聚物2~7份、羟基硅油0.5~1份、偶联剂3~8份、抗氧剂0.5~1份。本发明为一种具有优良导热性和可塑造性的导热复合材料。
820
0
本发明公开了一种改善激光透明性的焊接用扁平纤维改性聚酯复合材料，其中吸收激光部分包括热塑性聚酯树脂、磷酸盐类化合物或粒径不大于900nm的稀土金属元素的硼化物微粒的激光吸收成分，其中透射激光部分包括热塑性聚酯树脂、粒径为30‑400nm的经表面改性的二氧化钛和氧化锌中的至少一种为主的表面改性的金属氧化物，其中热塑性聚酯树脂特性粘度为50‑220，端羧基含量为0‑100meq/kg，该聚酯复合材料改善了激光透明性，能够有良好的焊接强度和较长的产品使用寿命，为浅色或无色体系的应用提供了选择。
1008
0

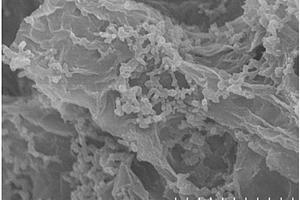

本发明公开了一种石墨烯‑导电聚合物复合材料及其制备方法。所述制备方法包括：以三维石墨烯宏观体作为工作电极或者以载有三维石墨烯宏观体的导电体作为工作电极，并与对电极、包含聚合物单体的电解液构建电化学反应体系，以及，通过电化学方法在所述三维石墨烯宏观体内的石墨烯纳米片表面沉积导电聚合物，获得目标产品。本发明的制备方法简单高效、工艺条件可控，成本低廉、对环境友好、适于大规模工业化生产，所获复合材料具有稳定性好、电导率高等优点，在薄膜晶体管液晶显示器、超细电路连接、能量产生转化与储能器件、电磁屏蔽、导热散热、传感器、生物医药，吸波和催化等领域有广泛应用前景。
1197
0
本发明涉及一种高性能复合材料精密抛光研磨砂布，包括砂布本体，该砂布本体依次包括基体、预涂层、磨料层以及复胶层，基体为植砂面剥离强度为300～350N/5cm的基材；磨料层包括以下材料：碳化硅15～80重量份；三氧化二铝15～80重量份；陶瓷微晶磨料15～30重量份；酚醛树脂20～80重量份；环氧树脂20～80重量份；聚氨酯3～25重量份；苯丙乳液3～25重量份；预涂层、复胶层在25℃下的粘度为200～500cp。本发明还涉及该高性能复合材料精密抛光研磨砂布的制备方法。本发明形成的砂布的磨料层与固结磨具相近，因而既有固结磨具切削稳定，气孔率高，散热性好，磨削工件表面粗糙度低等优点，又有涂附磨具柔软性好，可挠、加工效率高，可用于不同形状工件加工和使用安全等优点；本发明的砂布相较于市售砂布磨削效率提高30‑50％，产品使用寿命是普通砂布寿命的5‑8倍。
874
0

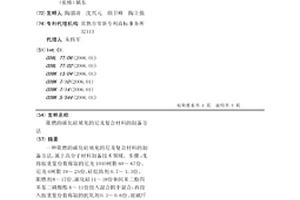

一种阻燃的碳化硅填充的尼龙复合材料的制备方法，属于高分子材料制备技术领域。步骤：先将按重量份数称取的尼龙1010树脂60～67份、尼龙6树脂19～25份、硅烷助剂0.7～1.3份、阻燃剂8～17份、碳化硅11～18份和间苯二酚四苯基二磷酸酯6～11份投入混合机中混合，再投入按重量份数称取的抗氧剂0.3～0.6份、玻璃纤维30～38份芥酸酰胺0.3～0.8份，继续混合，得到造粒料；将造粒料投入双螺杆挤出机中熔融挤出，设置螺杆各加温区温度，得到阻燃的碳化硅填充的尼龙复合材料。优点：能够满足制作用于建筑、机械和汽车行业用的零部件的要求。
751
0
一种耐寒的高阻燃尼龙复合材料的制备方法，属于高分子材料制备技术领域。包括的步骤：按重量份数称取尼龙1010树脂26-32份、尼龙66树脂10-16份、耐寒剂11-15份、偶联剂0.3-0.7份、填料9-16份和阻燃剂7-12份，投入高速混合机中混合，而后投入按重量份数称取的抗氧剂0.3-0.5份、玻璃纤维14-19份和表面改性剂0.1-0.5份，继续混合，得到造粒料；将得到的造粒料投入并行双螺杆挤出机中熔融挤出，控制并行双螺杆挤出机的一区至六区的温度，得到耐寒的高阻燃尼龙复合材料。优点：拉伸强度大于145MPa，弯曲强度大于202MPa,悬臂梁缺口冲击强度大于31kj/m2,熔融指数大于20g/10min,阻燃性达到V-0（UL-94-0.8mm）,耐零下40℃低温；工艺步骤简短。
974
0

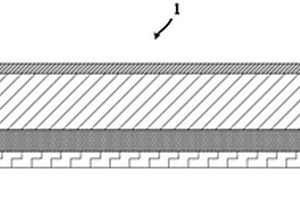

本发明涉及一种多层复合材料,其特征在于:包括依次排列的铝镁合金层、粘结层和硅胶层。本发明中的多层复合材料主要采用于超薄型笔记本电脑,其在铝镁合金的笔记本电脑的外框上加一层硅胶,从而能起到缓冲的作用,并能减少铝镁合金断裂产生的不良率。
1057
0

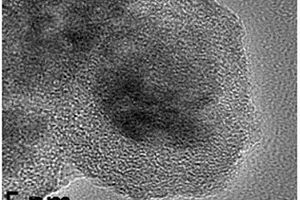

一种核壳型聚合物-纳米硫颗粒复合材料的制备方法，用以制备主要由聚合物壳层和纳米硫颗粒内核组成的复合材料，包括如下步骤：(1)将硫和表面活性剂分别溶于第一、第二溶剂中形成硫溶液和表面活性剂溶液；(2)在外加压力作用下，将硫溶液经微孔分散至呈流动状态的表面活性剂溶液中，获得纳米硫颗粒；(3)取所述纳米硫颗粒与导电聚合物单体及用以促使导电聚合物单体聚合的催化剂溶于第三溶剂中，充分反应后，获得目标产物。本发明工艺简便，效率高，条件温和可控，成本低廉，可以制备粒径为5-100nm的表面有聚合物均匀包覆的纳米硫颗粒，其在应用为锂硫电池的正极材料时，能极大提升电池的循环性能，例如，50次循环之后仍有约80％的容量保留率。
808
0

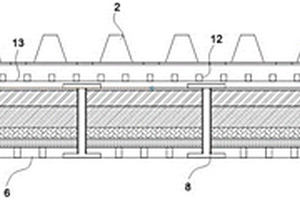

本实用新型公开吸波复合材料技术领域的具有耐高温效果的吸波复合材料，包括耐高温层，所述耐高温层顶部均匀设置有吸附块，所述耐高温层底部设置有透波材料层，且透波材料层底部设置有吸波材料层，且吸波材料层底部设置有电磁屏蔽层，所述透波材料层、吸波材料层和电磁屏蔽层外侧设置有屏蔽层，所述屏蔽层底部设置有隔板。本实用新型设置有耐高温层，具有耐高温的作用，提高实用性，同时采用在相邻吸附块之间设置有透气孔，使得连接处的热量可通过透气孔实现散热，降低高温对该材料的影响，同时进一步的设置有工形导热块、导热、导热硅胶垫和隔板实现辅助，将使用时产生的热量快速导出快速传递至空气中，延长该吸波复合材料的使用寿命。
1061
0

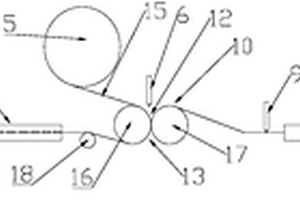

本实用新型公开了一种编织自润滑带‑钢背高承载复合材料的生产装置，包括有支架、钢带放卷辊、编织自润滑带放卷辊、挤出机、热压平台、喷砂机、滚涂机、双辊预热压机构和复合板收卷辊，双辊预热压机构包括有进料口和出料口，钢带放卷辊上的金属带放卷后依次经过喷砂机和滚涂机进入双辊预热压机构的进料口，编织自润滑材料经编织自润滑带放卷辊放卷后进入双辊预热压机构的进料口，挤出机正对进料口，热压平台位于出料口与复合板收卷辊之间。本实用新型的编织自润滑带‑钢背高承载复合材料的生产装置，能够进行连续复合生产，同时能够减少复合空隙缺陷，提高生产效率高，复合材料能够成卷废料少易送料。
1115
0
本发明公开了一种液氢存储用玻璃纤维复合材料制备装置及制备方法，其特征在于：包括以下步骤，步骤三，熔制，置于熔制玻璃用的熔制设备中，在1510‑1550℃温度范围内，边搅拌边熔融，熔制24h，得到澄清、均化的玻璃液；步骤四，冷却，把熔制好的玻璃液流放到耐热钢板上，冷却后得到玻璃块；步骤五，纤维拉丝，将一定质量的玻璃置于单孔拉丝坩埚内，调节玻璃液的温度、液面高度以及拉丝机的转速，制备所需的玻璃纤维，本发明涉及玻璃纤维技术领域。改变了其主成分含量，使玻璃纤维网络结构更加致密，因此其拉伸强度比现有高强玻璃纤维产品增加，用此纤维增强的环氧树脂体系复合材料的拉伸强度亦随之提高，同时其耐温性、耐酸性等性能有较大提高。
773
0
本发明公开了一种具有高效阻燃抑烟功能的无卤阻燃聚丙烯复合材料及其制备方法。该材料由以下各组分组成：聚丙烯100质量份、硅相容剂1‑6质量份、聚磷酸铵15~30质量份、季戊四醇3~15质量份、抗氧剂0.01~1质量份、油酸钠修饰的十二烷基硫酸根型钙镁铝水滑石1~20质量份。本发明的聚丙烯复合材料，阻燃效果好，不含铅、汞、镉，六价铬、多溴联苯等有害物质，燃烧过程中发烟量低，对环境和人体危害小，而且具有良好的力学性能。
810
0
本发明涉及一种无卤阻燃ABS复合材料及其制备方法，包括ABS树脂、阻燃剂组合物、增韧剂以及其他助剂。本发明采用的阻燃剂熔融温度适当，加工过程中可熔融，对材料的物性伤害小；整体添加量低，性能可调整范围大；可用于有阻燃要求的电子电气领域，替代原溴锑阻燃ABS复合材料的应用领域，以及其他需要用到阻燃ABS的领域。
中冶有色为您提供最新的江苏苏州有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
