广西贺州有色金属火法冶金技术理论与应用

高纯净锰25高锰钢 1024

 0

本发明公开了一种高纯净锰25高锰钢，按质量百分含量计，包括以下成分：1.04‑1.19％的C、0.65‑0.96％的Si、23.62‑25.86％的Mn、2.01‑2.85％的Cr、0.24‑0.74％的Cu、0.11‑0.26％的Al、0.06‑0.18％的Mo、0.03‑0.1％的Ni、0.08‑0.19％的W、O元素含量≤0.00078％、H元素含量≤0.00021％，其它微量元素含量≤0.82％，余量为Fe。本发明工艺制得的锰25高锰钢的氧含量为7.8ppm，氢含量为2.1ppm，屈服强度为486.2MPa，屈服强度能满足冶金、矿山、建材等行业的机械装备构件中的应用要求。

精炼高纯净锰18高锰钢的系统及其应用 595

 0

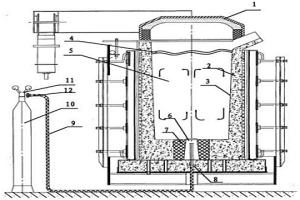

本发明公开了一种精炼高纯净锰18高锰钢的系统，包括中频炉和吹氩系统，其中中频炉包括炉盖、炉衬、炉壁层、气体扩散器、透气砖、接头；吹氩系统包括进气管、氩气瓶、减压阀和流量调节器。本发明通过利用精炼高纯净锰18高锰钢的系统，进一步优化工艺，有效降低了锰18高锰钢中的氢和氧含量，获得了高纯净锰18高锰钢，提高了屈服强度高，可满足冶金、矿山、建材、水泥、铁路、电力、石油化工、军工等行业的机械装备构件中的应用需求。

低熔点、高活性熔渣的使用方法 764

 0

本发明公开了一种低熔点、高活性熔渣的使用方法，所述的熔渣应用于制备高纯净高锰钢中，是在制备高纯净高锰钢加料熔炼步骤中，当炉料熔化形成钢水时，向钢水表面覆盖熔渣，直至炉料熔清，待经过调整化学成份、炉内镇静、控温出钢步骤后，制得高纯净高锰钢。本发明的熔渣具有较低熔点和高的活性，在中频炉冶炼的条件下炉渣佷快熔化，充分参与了冶金反应，脱氧和氢、去除杂质等能力强，大大提高钢水的质量，有利于制得高纯净高锰钢。

中频感应炉炉内吹氩气精炼耐磨锰钢的工艺方法 936

 0

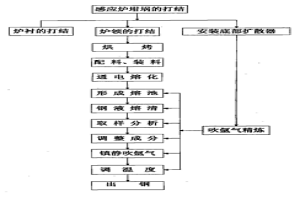

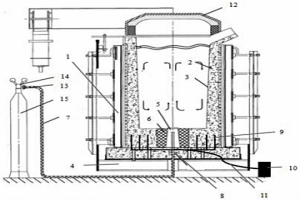

本发明公开了一种中频感应炉炉内吹氩气精炼耐磨锰钢的工艺方法,包括如下步骤:(1)设计制造气体扩散器;(2)将气体扩散器安装在中频感应炉底部的中心,并连接吹氩气系统;(3)当炉料熔化形成1/3左右的熔池后,采用大功率快速熔炼,从底部扩散器开始向炉内吹氩气;(4)根据钢液容量控制吹氩气压力和流量,使钢液充分去除有害气体及夹杂物并使温度、成份均质化;(5)停电镇静,继续吹氩气;(6)测温,出钢浇注。吹氩气精炼能有效去除钢液中的气体和非金属夹杂物、能脱硫、脱氧、均匀钢液成份和钢液温度。用该方法可以熔炼出纯净的钢液,从而改善钢液冶金质量。

粉末冶金制备方法 822

 0

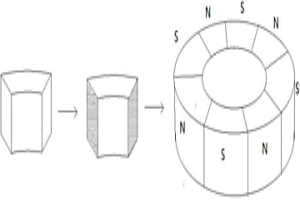

本发明公开了一种粉末冶金制备方法，包含以下步骤：1)制作成小块生坯；2)表面粉化修饰，在保护气体中，将步骤1)中的小块生坯的至少一个延伸面进行刮痕，表面保留刮痕产生的粉料，后将所述粉料平铺在延伸面上；3)将步骤2)中各个小块生坯排列拼接，将经刮痕处理的延伸面作为拼接面进行贴合，得到拼接生坯；4)将步骤3)中的拼接生坯放入组合模套中，等静压处理；5)烧结热处理获得烧结钕铁硼毛坯。本发明中，产品规格突破压机固有条件限制，在不改变现有生产设备情况下，可快速实现超大规格以及特殊形状产品的批量化生产。
