江苏有色金属复合材料技术理论与应用

注射型组织工程骨修复材料 1011

 0

本发明公布了一种注射型组织工程骨修复材料，包括载体支架和种子细胞，种子细胞附着于载体支架上，形成具有骨组织三维结构和生理活性的复合体，其特征在于：所述载体支架为可注射性材料壳聚糖-β-磷酸三钙复合物，复合种子细胞；所述的种子细胞为经传代增殖培养至第三代107数量级的骨髓基质干细胞。本发明通过实验结果证实了壳聚糖-β-磷酸三钙复合支架材料与BMSCS的相容性良好，是一种可行的可注射型组织工程骨支架材料。以这种复合材料构建的可注射组织工程骨具有广阔的临床应用前景。

新型安全环保涂布设备 1127

 0

本发明公开一种新型安全环保涂布设备,主要由放卷装置、涂布装置、烘干装置、收卷装置组成，所述涂布装置由涂布辊、橡胶辊和刮刀组成，涂布辊与橡胶辊滚动连接，在所述涂布装置与烘干装置之间设有第一牵引辊，所述烘干装置与收卷装置之间设有第二牵引辊。在涂布装置上安装一个防护罩，在防护罩的上面和侧面各有一个平行于涂布辊用于薄膜收放的狭缝。本发明的有益效果是，在涂布装置外部安装一个透明的高分子复合材料的防护罩，用于减小溶剂挥发对生产人员健康的伤害和环境的污染。同时对进料方式进行了改变，进一步减少涂布液和施工人员的直接接触，提高安全性，另一方面，控制了料槽中涂布液的总量，有助于均匀涂布基材。

增韧导电材料及其制备方法 658

 0

本发明属于高分子复合材料技术领域，公开了一种增韧导电材料及其制备方法。本发明公开的增韧导电材料包括以下组分和重量份：聚丙烯40-70份、聚乙烯5-15份、乙烯辛烯共聚物5-20份、碳酸钙0-20份、相容剂2-5份、偶联剂0.1-0.5份、导电填料2-25份和抗氧剂0.1-0.5份。本发明公开的增韧导电材料的制备方法包括以下步骤：称取40～70份聚丙烯、5～15份聚乙烯、5～20份乙烯辛烯共聚物、0～20份碳酸钙、2～5份相容剂、0.1～0.5份偶联剂、2～25份导电填料和0.1～0.5份抗氧剂，在高速混合机中混合5分钟后取出，在双螺杆挤出机中挤出造粒，挤出机温度设定在175-215℃，制得增韧导电材料。本发明公开的材料可广泛应用于汽车、电子电气设备和工业机械等领域。

聚氨酯枕木及其制备方法 675

 0

一种采用长玻璃纤维和硬质发泡聚氨酯复合材料构成的枕木及其制备方法。所述的聚氨酯原料取自亨斯曼公司出品的批号GEO12488的硬质发泡聚氨酯材料，所述的玻璃纤维取自桐乡巨石集团出品的聚氨酯增强专用无捻长粗纱。枕木的制备工艺是，采用特制的穿孔PVC框架，将玻璃纤维经穿线固定于该框架中后，浇铸预混好的发泡聚氨酯料，送入钢模定型。制得的枕木具有良好减振效果和优良的力学性能，使用寿命长，可以广泛的应用在高速铁路轨道上。

C-AlPO4-MoSi2复合抗氧化涂层的制备方法 683

 0

本发明提供了一种在水热釜中一次完成，不需要后期热处理，表面均匀无微裂纹产生，且厚度均一无贯穿性孔洞和裂纹产生的C-AlPO4-MoSi2复合抗氧化涂层的制备方法，具体步骤为：首先将1.0～40.0g的C-AlPO4粉体和、1.0～20.0g的MoSi2粉体混合，然后加入500～1200ml异丙醇，配制成悬浮液A，然后经过超声震荡以及磁力搅拌，再采用电磁感应加热阴极旋转水热电泳电弧放电沉积方法在带有SiC内涂层的碳/碳复合材料试样上沉积涂层，最后干燥。本发明制备周期短、工艺简单、操作方便、原料易得，制备成本低。

星载天线反射面的制备方法 1081

 0

本发明涉及一种星载天线反射面的制备方法，特别涉及一种碳纤维复合材料面板铝蜂窝夹层结构高精度星载天线反射面的制造方法，属于卫星通信、深空探测技术领域。本发明的反射面为带有“帽檐的帽子”，面板周边采用对称铺层，使得周边形成局部加厚的对称铺层，有利于在面板成型过程及后续操作中型面精度的保持，防止在蜂窝夹层结构成型过程因压差变化产生的板内收缩，影响中心反射区域的精度。

无溶剂TGDADPE型多官能环氧树脂粘合剂及其制备方法 684

 0

本发明涉及一种无溶剂TGDADPE型多官能环氧树脂粘合剂及其制备方法，由质量比为10:3-9的A组份和B组份组成；其中，A组份由质量比为100:85-120:5-20的N,N,N’,N’-四缩水甘油基-4,4’-二氨基二苯醚环氧树脂、氢化双酚A环氧树脂和氨基有机硅树脂组成；B组份由质量比为100:15-30:10-30的间苯二甲胺、N,N,N’,N’-四缩水甘油基-4,4’-二氨基二苯醚环氧树脂和2-乙基-4-甲基咪唑组成。本发明合成工艺简单，原料来源方便，无溶剂，环境友好，所得粘合剂具有优异的综合性能，可应用于玻璃、陶瓷、金属、环氧树脂基复合材料等基材的粘接，市场前景广阔。

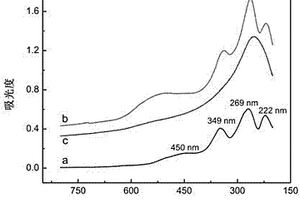

高灵敏富勒烯光电化学探针及其制备方法 727

 0

本发明涉及一种高灵敏富勒烯光电化学探针的制备方法，是基于双偶氮染料分子对富勒烯光电复合材料的非共价修饰以及生物分子在其表面的共价固定而实现水溶性光电化学探针的制备。采用常见电化学分析仪及低成本激光笔单色光源，将该富勒烯光电探针作为夹心免疫结构中检测抗体的标记探针，可实现肿瘤标志物癌胚蛋白（CEA）低至0.1pg/mL的高灵敏检测，其灵敏度可媲美目前临床中常用的电致化学发光方法，但检测设备更易实现集成化、便携化和低成本，在临床高灵敏生化分析中极具应用前景。

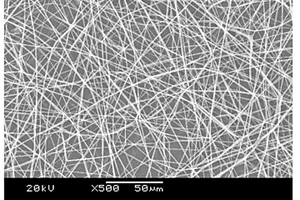

新型双层复合引导组织再生膜及其制备方法 749

 0

本发明涉及一种新型双层复合引导组织再生膜及其制备方法，该双层复合引导组织再生膜是由外层PLGA/羟基磷灰石无孔致密膜和内层PLGA/羊毛角蛋白静电纺丝多孔膜构成。本发明利用溶剂浇铸法和高压静电纺丝法，将合成材料PLGA与天然成分羊毛角蛋白和无机成分羟基磷灰石复合在一起形成复合材料，优势互补，构建了性能优良又相对便宜的较理想的PLGA/羟基磷灰石/羊毛角蛋白双层复合引导组织再生膜。本发明的双层引导组织再生膜制备方法简单，成膜条件温和，具有良好的细胞生物相容性，符合生物体内应用的要求，作为一种新型引导组织再生膜具有良好的应用前景。

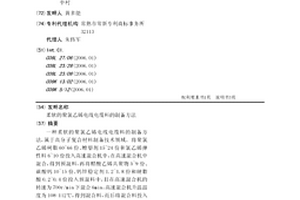

柔软的聚氯乙烯电线电缆料的制备方法 672

 0

一种柔软的聚氯乙烯电线电缆料的制备方法，属于高分子复合材料制备技术领域。将聚氯乙烯树脂60~66份、增塑剂15~24份和氯乙烯弹性料6~10份投入高速混合机中，在高速混合机中混合，得到预混料，再将醋酸乙烯共聚物5~9份、碳酸钙10~15份、钙锌稳定剂1.2~1.8份和硬脂酸0.2~0.4份投入预混料中，且在高速混合机的转速为700r/min下混合6min，高速混合机升温温度为108-112℃，得到混合料，而后将混合料投入并行双螺杆挤出机中熔融挤出，经水冷却、切粒和干燥，得到柔软的聚氯乙烯电线电缆料。具有增塑剂含量低，电线电缆制品手感柔软的长处，能显著延长电线电缆的使用寿命。

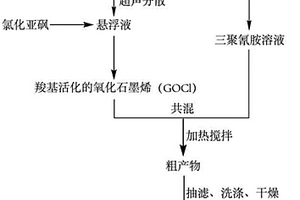

热稳定性增强的三聚氰胺共价功能化石墨烯基纳米杂化材料 643

 0

本发明公开了一种热稳定性增强的三聚氰胺共价功能化石墨烯基纳米杂化材料，本发明完美地结合了两种有机共价修饰技术，一步简单合成的杂化纳米材料热稳定性能显著优于未修饰的氧化石墨烯，且可以通过调节反应温度控制氧化石墨烯上修饰的三聚氰胺的负载量，进一步实现该功能化杂化材料溶剂分散性能的有效调控。由于阻燃剂三聚氰胺的引入使该纳米材料尤其适用于作为纳米填料制备高耐热型阻燃聚合物纳米复合材料。因此，该纳米材料具有较好的应用前景和经济效益。

单组份无溶剂聚氨酯胶粘剂及其制备方法 834

 0

本发明公开了一种单组份无溶剂聚氨酯胶粘剂，所述胶粘剂的成分及各成分的重量百分比如下：改性松香树脂：10-25%；异氰酸酯：30-37%；聚酯多元醇：20-30%；聚醚多元醇：20-30%；该单组份无溶剂聚氨酯胶粘剂的制备方法如下：a、将权利要求1中的各成分加入到反应釜中，搅拌加热至70-100℃；b、冷却，得到单组份无溶剂聚氨酯胶粘剂成品。本发明提供的单组份无溶剂聚氨酯胶粘剂，与复合材料和印刷油墨适配性强，印刷油墨复合强度高。

工业废水节能高效环保吸附处理材料 741

 0

本发明公开了一种工业废水节能高效环保吸附处理材料，其特征在于，包括下列重量份数的物质：碱石灰14-19份，离子交换树脂1-8份，PE14-26份，PLA10-26份，纳米级颗粒无机材料1-3份，碳酸钙2-6份，云母粉1-8份，空心玻璃微珠3-8份，石墨粉1-3份，滑石粉2-7份，石膏粉3-7份，高密度聚乙烯HDPE1-3份，增韧剂EOC3-4份，抗老化剂3-9份。本发明的有益效果是：提高了废水处理用复合材料对废水处理的能力。其制各方法制备方法工艺简单，条件易控，有效降低了生产成本，易于工业规模化生产。

溶胶凝胶法制备氧化钨纳米单晶的方法 1097

 0

本发明公开了一种溶胶凝胶法制备氧化钨纳米单晶的方法，是通过配制一种能形成溶胶凝胶的高分子溶液与偏钨酸铵溶液混合，在550℃-900℃范围的温度下保温一定时间，然后随炉冷却，得到黄色粉末状的WO3纳米单晶粉末。本发明制备得到的WO3纳米单晶棒平均尺寸为：长为200-500nm，直径为10-30nm，且单晶棒稳定均匀，可用于制备高质量一维WO3复合材料。

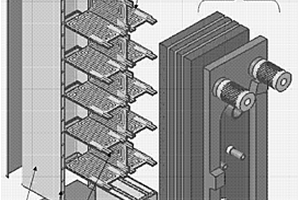

低环场波纹度的国际热核聚变实验堆实验包层模块 694

 0

本发明属于实验包层模块(TBM)技术领域，具体涉及一种可以降低实验包层模块中的铁磁性材料引起的环向磁场波纹度的低环场波纹度的国际热核聚变实验堆实验包层模块。实验包层模块的前端结构包括第一壁、氚增殖区、上下盖板和隔架的材料都采用RAFM钢(低活性铁素体/马氏体钢)作为结构材料；实验包层模块后板采用非铁磁性材料316LN材料作为主体结构材料；前端结构与后板之间的界面连接采用中间过渡层结构，该中间过渡层在工况温度为300～400℃时为镍合金，工况温度为400～500℃时为镍合金和316LN材料的复合材料层。本发明大幅降低了TBM模块对ITER环向场波纹度的影响；中间过渡层构件设计中采用镍合金作为中间过渡层解决了RAFM钢与316LN钢的异材连接问题，效果明显。

利用溶胶-凝胶法制备Mo-ZrO2金属陶瓷电极的方法 752

 0

本发明公开了一种利用溶胶-凝胶法制备Mo-ZrO2金属陶瓷电极的方法，其方法步骤为：利用钼酸铵、硝酸锆、柠檬酸以及硝酸或氨水调节pH值，在80-90℃水浴中制得溶胶。陈化一定的时间后实现溶胶向凝胶的转变，后将其放入真空干燥箱内，干燥温度应高于100℃，但不宜太高，一般在110-130℃范围均可，干燥3-4h。然后将干凝胶在马弗炉中灼烧，形成钼的氧化物及氧化锆混合物。最后在氢气炉中560-580℃及960-980℃各还原2-3小时。将还原后的钼和氧化锆复合材料在压力下冷压成形，然后再惰性气体保护炉内烧结成形，该方法使钼和氧化锆混合更为均匀，利于金属钼形成网络结构，从而进一步提升导电性能。

不露纤的玻纤有机增强尼龙66制作工艺 1124

 0

本发明涉及一种有机高分子复合材料，更具体地说，是涉及一种不露纤的玻纤增强尼龙66制作工艺，是由以下成分按重量比组成，尼龙66：45.5-95％，无碱玻纤：5-55％；热稳定剂：0.1-3.0％，玻纤处理剂：0.1-3.0％，成核剂：0.1-0.5％，其他助剂：1.3-5.5％，本发明的一种不露钎的玻纤增强尼龙66中玻纤和尼龙66两相界面良好结合，产品表面玻纤不外露，大大提高了产品表面的光洁度，使产品美观大方，从而可以将这种原材料用于对表面光洁度或美观程度要求较高的产品上。

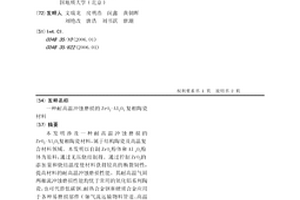

耐高温冲蚀磨损的ZrO2-Al2O3复相陶瓷材料 1030

 0

本发明涉及一种耐高温冲蚀磨损的ZrO2-Al2O3复相陶瓷材料，属于结构陶瓷及高温复合材料领域。本发明以自制ZrO2粉体和Al2O3粉体为原料，通过无压烧结制得。通过控制ZrO2的添加量和烧结温度使材料获得较高的断裂韧性，提高材料的耐高温冲蚀磨损性能。其耐高温气固两相流冲蚀磨损性能均优于常用的氧化铝系列陶瓷，也可代替低碳钢、耐热合金钢和硬质合金应用于各种易磨损部件(如气流运输物料管道、高温烟气物料输送管道等)的耐冲蚀磨损材料。

旋转压缩机的滑片及其制作方法 870

 0

一种旋转压缩机的滑片及其制作方法，滑片是以Fe为基体，弥散相为陶瓷材料及合金材料的金属陶瓷复合材料，滑片的组份按重量百分比计为如下：C？0.2～1％；Ni？1～8％；Mo？1～13％；Cr？1～12％；陶瓷5％～30％；Mn？0.5～17％；Cu？0～10％；剩余部分为Fe及不可避免的杂质。本发明不需热处理和渗氮处理就能达到高硬度、高强度、高韧性、高尺寸精度的要求，简化了生产工艺；得到的滑片成品，具有微小孔隙，该微小孔隙具有贮存润滑油的功能，能有效降低滑片的摩擦系数，甚至在缺油情况下能起到自润滑作用，从而进一步提高旋转压缩机的运行可靠性，并极大的延长了旋转压缩机的使用寿命。

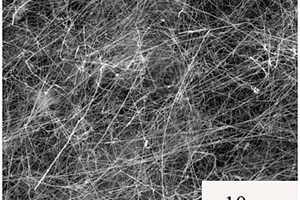

化学气相沉积法制备同轴碳化硅/二氧化硅纳米电缆的方法 1075

 0

本发明涉及一种化学气相沉积法制备同轴碳化硅/二氧化硅纳米电缆的方法，将浸泡后的碳/碳复合材料置于在沉积炉，抽真空再通氩气至常压，然后向装有甲基三氯硅烷的鼓泡瓶中通入载气氢气，将反应气源甲基三氯硅烷带入炉堂内，同时通入稀释氩气及稀释氢气进入反应。本发明合成工艺简单，不需要预先合成工艺；碳化硅/二氧化硅（内芯/外层）同轴纳米电缆在常压下制得，对设备的要求低；沉积温度较低，降低了制备成本；此外，还有一个突出的特点是可以通过调整沉积工艺参数有效控制碳化硅/二氧化硅（内芯/外层）同轴纳米电缆的纯度和均匀性。这些优点让大规模工业生产碳化硅/二氧化硅（内芯/外层）同轴纳米电缆成为可能。

锂快离子导体相修饰的锂离子电池正极材料及其制备方法 773

 0

本发明公开了一种锂快离子导体相修饰的锂离子电池正极材料及其制备方法。本发明的技术方案要点为：一种锂快离子导体相修饰的锂离子电池正极材料，是由稀土元素掺杂复合层状锂离子电池正极材料xLi2MO3？(1-x)LiN1-yRyO2（其中M=Mn、Ti、Sn，N=Mn、Ni、Co、Fe、Cr、V、Mo，R=Sc、Y、Pr、Nd、La、Ce、Sm、Yb、Eu、Gd中的一种或多种，其中0＜x＜1，0＜y＜0.2）和锂快离子导体形成的复合材料，其中锂快离子导体和稀土元素掺杂复合层状锂离子电池正极材料的摩尔比为n：1，n的范围为：0

复合型涤纶及其制备方法 908

 0

本发明涉及一种复合型涤纶及其制备方法，原料组成质量百分比为：功能母粒为1～5％，涤纶切片为余量；所述的功能母粒，其原料组成质量百分比为：纳米竹炭为1～5％，阻燃、抗菌复合材料为1～5％，PTT切片为余量；复合型涤纶的制备方法，将二种原料进行熔融纺丝，喷丝板为十字形；得到复合型涤纶。本发明利用现有工艺即可生产，应用广泛，具有抗菌远红外，透气导湿等功效。

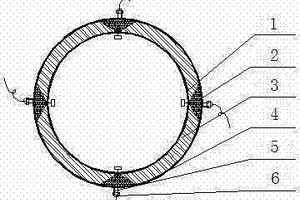

可预测和预警管道腐蚀深度的多层复合管道 1028

 0

一种可预测和预警管道腐蚀深度的多层复合管道，所述多层复合管道连接金属管道之间；所述多层复合管道具有四层不同功能、不同材质的管道层，最里一层为衬里层，采用水泥砂浆或聚四氟乙烯材料；中间并列设置两层，分别是主体管道层，采用铸铁或钢材料，腐蚀深度预测层，采用含示踪剂的复合材料；最外层为预警层，内置金属属性的测量探头；所述腐蚀深度预测层为在主体管道层中沿管道纵向均匀设置至少4条含示踪剂的三角柱；在多层复合管道内设置有测量探头，与管外的检测电路连接。本发明集管道腐蚀破坏预警、管道腐蚀深度测量于一体，扩大了普通管道的使用功能，便于管理人员及时对管内腐蚀和腐蚀破坏预警进行处理，以减小爆管事故的发生率，降低运输能耗，提高管道传输系统的质量安全性。

单晶炉导流筒的制作方法 1013

 0

本发明提供了一种单晶炉导流筒的制作方法，其特征是将碳纤维短纤、炭纤维粉末和粘接树脂、固化剂按照一定的比例，注入导流筒胚体模具内加压、模压成型，再经固化、炭化、高温处理和机加工处理，然后对胚体进行一层涂层和CVD气相沉积处理，以增加导流筒自身强度、耐磨性能以及抗氧化性能，提高导流筒使用寿命。本发明制作导流筒的原料为碳纤维材料的边角料经短切、研磨而成，属于废物回收二次利用；其制备工艺简单、设备成本低廉，克服了传统的石墨导流筒以及C/C复合导流筒所需复杂设备的缺点。同时，较之石墨导流筒、C/C复合材料导流筒而言，导热系数低，热损失少，密度较低，容易安装和更换。

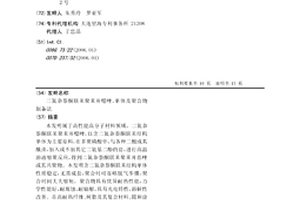

二氮杂萘酮联苯聚苯并噁唑、单体及聚合物制备法 993

 0

本发明属于高性能高分子材料领域。二氮杂萘酮联苯聚苯并噁唑，以含二氮杂萘酮联苯结构单体为主要原料，在多聚磷酸中，与各种二酸或其酰卤，加入或不加其它二氨基二酚的盐，进行高温溶液缩聚反应，得到二氮杂萘酮联苯聚苯并恶唑或其共聚物。本发明含二氮杂萘酮联苯结构单体性质稳定，无需成盐，聚合时可省略脱气步骤，聚合时间大大缩短。聚合物具有优异耐热性能，力学性能好，耐腐蚀，耐辐射，具有光电特性，溶解性改善。在高耐热纤维、树脂及其复合材料、膜和涂层、生物材料、胶黏剂和高性能光电材料等领域用途广泛。

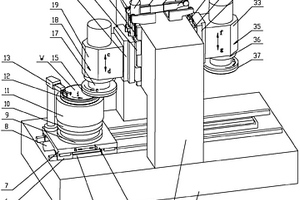

多功能的基片磨抛装置及其磨抛方法 842

 0

本发明一种多功能的基片磨抛装置及其磨抛方法，属于平面基片的超精密加工技术领域，涉及一种用于硅片、蓝宝石基片和玻璃基板等硬脆材料的磨抛平整化加工及减薄加工，可用于陶瓷、金属和复合材料等平面薄板的磨削和抛光加工。基片磨抛方法采用三种方式：轴向切入式磨抛、径向切入式磨削和留边磨抛方法。磨抛装置采用由磨削主轴单元和抛光主轴单元组成的双主轴结构，在一台装置上完成基片的磨削和抛光加工；磨削主轴单元和抛光主轴单元通过一根牵引绳牵引，互为配重。磨抛装置将磨削机和抛光机集成于一体，基片只需一次性装夹，即可完成磨削和抛光两道工序加工，提高基片磨抛加工精度和磨抛加工自动化，降低碎片率，提高了生产效率。

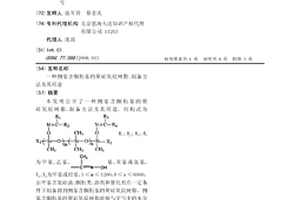

侧基含酮肟基的聚硅氧烷树脂、制备方法及其用途 1185

 0

本发明公开了一种侧基含酮肟基的聚硅氧烷树脂、制备方法及其用途。结构式为R1、R2、R3、R4为甲基、乙基、基、苯基或氢基，X1、X2为甲基或羟基，1≤m≤1200，0≤n≤6000，由甲基含氢硅油、酮肟类、溶剂和催化剂在一定条件下制备得到侧基含酮肟基的聚硅氧烷树脂。侧基含酮肟基的聚硅氧烷树脂能够与空气中的水分在室温或加热下反应，从液态变为固态，形成一种耐温性能很好的密封材料基体树脂；也可用作端羟基聚硅氧烷交联的交联剂，交联后的产物比小分子酮肟交联剂交联后的产物性能提高。本发明在耐高温复合材料、涂料、胶粘剂、密封剂和交联剂等方面具有很好的应用前景。

二元酚型手性和外消旋苯并噁嗪及其制备方法 972

 0

本发明提供的是一种二元酚型手性和外消旋苯并噁嗪及其制备方法。以摩尔比为1∶2∶4的二元酚、手性伯胺和多聚甲醛为原料,120～160℃反应30～60分钟,有机溶剂溶解,加入浓度为1～3mol/L的碱溶液进行碱洗,水洗2～4次,有机层加入固体干燥剂干燥6～12小时,旋转蒸发去除有机溶剂,在真空干燥6～12小时,即得到苯并噁嗪单体。本发明不仅反应时间大大缩短,而且避免了在反应过程中使用大量有毒的有机溶剂,减少了后处理环节;聚合物的交联密度提高,加上苯环数量的增多,从而使聚合物的玻璃化转变温度、耐热性能和耐湿热性能有很大提高。可用于先进复合材料基体树脂、电子封装材料、绝缘材料以及手性体分离材料等领域。

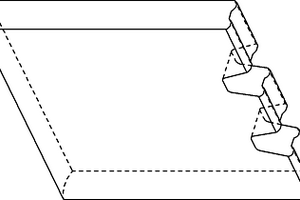

纬向钛合金经编织物成型工艺 679

 0

本发明公开了纬向钛合金经编织织物成型工艺,它是把纬向钛合金带与柔性纤维经纱配合编织成纬向钛合金编织织物,这些纬向钛合金编织织物可被广泛应用于生产各种夹钛合金复合材料产品,特别是生产钛合金蜂窝芯,钛合金质蜂窝板等材料。

涉及氮元素化学反应的催化剂及其应用 1063

 0

本文描述并给出了一种复合材料用作涉及氮元素化学反应的催化剂的新的发明,制造此催化剂材料的方法以及此催化剂材料在化学工业中的应用。其特征是该催化剂可以有效地催化氮气与氢气(合成氨),与碳氢,碳氢氧化合物(催化脱氢),氨氧化制硝酸的反应,等等。
