全部
▼
热搜：

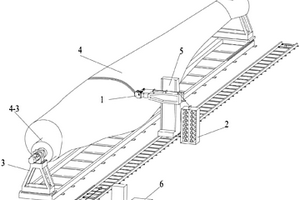

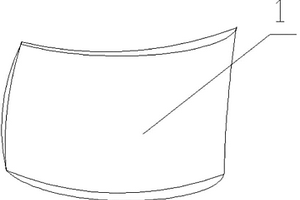

本发明公开了一种整体式风电叶片紫外光/电子束原位固化纤维铺放成型装置及方法，可应用于大型复合材料风电叶片自动化制造领域。本发明针对灌注和分模式风电叶片制造工艺自动化程度较低，劳动强度高，质量不稳定，以及两片式风电叶片胶接强度、整体强度和刚度较低，叶片铺层不能优化设计，制造大型风电叶片比较困难等问题；采用紫外光原位固化纤维铺放制造方法和装置，该方法使用紫外光/电子束原位固化工艺使大型风电叶片成型和固化过程一次完成，整体成型，提高固化效率和叶片的整体性能；同时，结合大型风电叶片纤维铺放制造系统，包括紫外光/电子束原位固化纤维铺放头，预浸带输送系统，芯模支撑装置，整体式风电叶片芯模，卧式或者立式多自由度机床系统和铺放控制系统，以实现整体式大型风电叶片的自动化制造。
700
0
本发明提供了一种Cu-MoCu-Cu三层复合板材的熔渗制备方法如下：一、将钼粉压制成板坯并烧结为多孔钼骨架；二、将多孔钼骨架铺设于铜板之间进行熔渗，得到Cu-MoCu-Cu三层复合材料；三、表面加工平整；四、多道次热轧；五、退火处理；六、多道次冷轧；七、经表面处理和成品剪切，得到Cu-MoCu-Cu三层复合板材。本发明将熔渗及复合步骤同步制备Cu-MoCu-Cu三层复合板材，大大缩短了工艺流程，提高了生产效率，各层之间以熔渗的方式结合，显著提高了层间结合力，同时有效避免了层间氧化问题；采用本发明制备的Cu-MoCu-Cu三层复合板材的层间结合优良，导热性好，能够解决大规模集成电路的散热问题。
本发明提供一种DBSA修饰的锰铜钴铁氧体填充的碳纳米管-聚吡咯复合吸波材料的制备方法。本发明采用湿化学填充法制备出锰铜钴铁氧体填充的碳纳米管，经十二烷基苯磺酸（DBSA）修饰后，再与吡咯单体通过原位聚合法，制得DBSA修饰的锰铜钴铁氧体填充的碳纳米管-聚吡咯复合吸波材料。该复合材料电磁性能优异，综合性能良好，在微波暗室、电磁屏蔽、人体安全防护、国防隐身等领域具有重要的应用价值。
1072
0
本发明公开了一种在载体上负载单质银的方法，该方法将硝酸银和聚乙烯吡咯烷酮溶于乙醇或甲醇中，硝酸银与聚乙烯吡咯烷酮的质量比是2:0.5～5，然后将载体加至上述溶液中充分浸润，载体与溶液分离，将载体干燥后，在500～800℃煅烧得到负载有单质银的载体。本发明可适用于多种不同的载体，避免了纳米材料对载体的单一选择性，选择不同类型载体均可得到负载单质银的复合材料；本发明通过反复负载、煅烧操作可控制单质银的厚度或粒径。
1074
0
一种不锈钢复合板的制作方法，属于高耐腐蚀的金属复合材料，复板的长度比基板的长度长80mm～100mm，复板的宽度比基板的宽度长80mm～100mm；打磨基板，使基板的表面粗糙度不大于Ra25μm；爆炸焊接时复板和基板通过铝质支点支撑，支点纵向间距400mm，横向间距300mm，在复板的周围安置炸药框，炸药框厚度5-6mm，宽度50mm，长度与复板长度相同，药框内侧与基板外侧间距6-8mm，炸药平铺在复板上，炸药高度误差控制在0-2mm，炸药爆速控制在2200m/s～2300m/s之间，密度为0.6g/cm3～0.7g/cm3的低爆速铵油炸药，电雷管引爆后；爆炸产生的缺陷进行堆焊，在920-940℃保温15-20min，出炉后风冷。本发明的剪切强度在280-300MPa，表面硬度是HB275-285。
667
0
本发明提出了一种双板吸塑成型方法，在执行吸塑工艺步骤之后执行发泡工艺步骤，其中吸塑工艺步骤以下步骤：加热步骤，在该步骤中将两层板材放置在组合模具中并对两层板材进行加热以使两层板材达到成型温度；抽气步骤，对所述组合模具内部抽气从而使所述两层板材被吸附到模具上；冷却步骤，对两层板材进行冷却；和执行发泡工艺步骤，向两层板材之间的空腔注入发泡材料和固化济剂，使发泡材料固化。利用该方法，能够实现复合材料的简易加工过程且成本低廉。本发明还提出了一种用于该双板吸塑成型方法的模具。
737
0
本发明属于炊事用具技术领域。本发明主要解决现有火锅存在的传热面积小，热效率低，鸳鸯火锅白汤不易与红汤同时沸腾，制做复杂，食物易糊锅、粘锅，不易清洗等问题。本发明由锅壁(1)和锅底(2)构成，其特征是锅底(2)由凹凸变化的环形外锅底(3)和U形或W形内锅底(4)，以及由环形外锅底(3)和内锅底(4)形成的凸壁(5)构成。本发明可用不锈钢、铝合金、陶瓷等金属、非金属或其它复合材料采用冲压或其它塑型方法制做。本发明主要为火锅店和餐饮店提供一种高效节能的火锅用具，也可在家庭食用火锅时使用。
790
0
本发明属于光缆技术领域，尤其涉及具有异型加强件的中心束管式光缆，它包含有：位于中央的松套管、包覆在松套管外的异型加强件、挤塑包覆在异型加强件上的护套层及位于松套管中的至少一根光导纤维；其特征在于：所述异型加强件为具有半圆形柱形凹槽的长方体形带状体，异型加强件的上表面上涂有粘结涂层；所述光缆中异型加强件有两根且两根异型加强件的凹槽是相对放置的，松套管位于凹槽中，两根，异型加强件的上表面是相互粘合为一体的；所述异型加强件是由复合材料制成的。本发明具有以下有益效果：结构简单，成本低，易加工，工艺稳定，产品质量稳定，阻水性能好，机械强度高，温度适应性广。
883
0

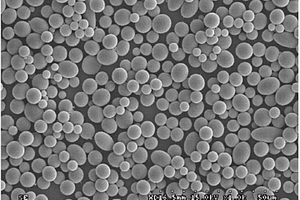

本发明公开了一种聚酰亚胺微球及其制备方法与应用。本发明是在强力剪切条件下，将分散剂水溶液加入到可溶性聚酰亚胺（结构如式I所示）溶液中，树脂溶液经过乳化得到粒径、形貌可控的聚酰亚胺微球。由该方法制备的聚酰亚胺微球具有球形度高、粒径分布均匀、表面光滑、玻璃化转变温度（Tg）高等特点。本发明所制备的聚酰亚胺微球可用于可应用于催化剂载体、复合材料增韧、液晶显示器的板间隔离等领域。（式I）
659
0
本发明公开了一种锂离子电池磷酸亚铁锂正极及其制备方法，属于锂离子电池正极活性材料的制备技术。本发明磷酸亚铁锂颗粒均匀分布在薄层石墨片层上，薄层石墨可为磷酸亚铁锂提供良好的导电网络，提高了磷酸亚铁锂的功率与能量密度以及循环性能；由于薄层石墨对锂离子电池磷酸亚铁锂正极的导电性具有提升作用，使得其在制备中可以不用添加任何导电剂，降低了锂离子电池磷酸亚铁锂正极制造成本；同时所述锂离子电池磷酸亚铁锂正极也可作为现有技术中磷酸亚铁锂与石墨烯复合材料的一种低成本替代品；所述锂离子电池磷酸亚铁锂正极的制备方法可依托于现有锂离子电池电极材料成熟的制备工艺，无需对现有工艺做大改进，工业化实施成本低。
613
0

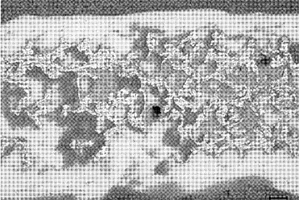

本发明涉及一种陶瓷复合材料的制备方法，具体的说是一种在钛合金表面复合的陶瓷涂层TiB2-SiC-TiC-B4C（硼化钛-碳化硅-碳化钛-碳化硼）的制备方法。包括：1）将平均粒度为61μm的B4C和SiC陶瓷粉末，按摩尔比1：0.2～1：0.8比例混合制成粉末；2）将粘结剂、去离水以及陶瓷混合粉末，按质量比0.03：1～1.2：1在研钵中进行充分混合搅拌，制成悬浊液；3）将陶瓷粉末悬浊液涂在4~5mm厚钛合金表面上，放置进行干燥、烘干，得到预制陶瓷粉末钛合金；4）利用钨极氩弧进行熔敷，钛合金与陶瓷粉末发生反应，在钛合金表面生成TiB2-SiC-TiC-B4C复合陶瓷层，得钛合金表面复合陶瓷涂层。
1013
0
一种提高钙磷-壳聚糖在泡沫金属中电泳沉积均匀性的方法，本发明涉及一种提高钙磷-壳聚糖在泡沫金属中电泳沉积均匀性的方法。本发明解决了钙磷-壳聚糖在泡沫铁内部均匀分布及提高铁基钙磷壳聚糖复合材料的生物活性的技术问题。本方法如下：一、泡沫铁发黑处理；二、电泳液的配制；三、在超声的条件下电泳；四、在磷酸盐缓冲溶液(PBS)中浸泡。本发明由于超声波的引入，增加了泡沫基体和钙离子、磷酸根离子、HA和壳聚糖的活性，使得电泳涂层与基体结合强度更高，并且在泡沫铁内部电泳沉积层分布更加均匀。
1015
0
一种改性碳纳米管材料、去除水中汞离子的方法及其再生方法，所述改性碳纳米管材料为硒修饰纳米粒子负载/铁氧化物磁性碳纳米管复合材料，将其作为吸附剂置于待处理水中以吸附水中汞离子，所述改性碳纳米管材料是将碳纳米管材料经浓酸氧化活化后与含铁盐溶液以共沉淀方法在碳纳米管表面包覆铁氧化物，再与含Na2SeO3和葡萄糖的水溶液反应得到的。本发明材料具有强大的吸附能力和对汞的选择性，在外加磁场作用下即可很方便实现吸附剂与溶液的固液分离。所述材料经处理可以反复使用，较传统的吸附材料具有更好的可循环利用性，使用后的吸附剂易分离回收，它节约了水处理成本，减少了引起二次污染的可能性，具有良好的经济和环境效益。
854
0
本发明属于热固性树脂固化体积变化特性研究，涉及一种利用体积转移法研究热固性树脂固化体积变化的测试方法。本发明利用高温下不发生化学反应的耐高温液态介质作为体积转移剂，将热固性树脂在全工艺温度下的体积变化原位、在线的实时记录下来。通过对典型的热固性树脂体系的固化体积变化行为进行研究，理解不同的树脂基体在固化过程中的体积变化规律，为通过物理及化学的手段对热固性树脂的固化收缩进行控制，从而提高复合材料制件的整体质量提供实验支撑。
986
0
本发明涉及一种酚醛树脂复合阻燃材料的制备方法，包括如下步骤：步骤一、取53重量份的酚醛树脂，通过破碎机制成直径小于5mm的酚醛树脂颗粒；步骤二、将酚醛树脂颗粒与44重量份的有机黏土MMT混合均匀后，加入3重量份的氢氧化镁；步骤三、将混和物加热至部分熔融后，冷却即制得酚醛树脂复合阻燃材料。本发明通过在酚醛树脂中加入有机黏土，能有效提高酚醛树脂的阻燃性能，另外加入的氢氧化镁，既不影响复合材料的阻燃效果，又能够提高阻燃效果。具有方法简单，阻燃效果好等优点。
838
0

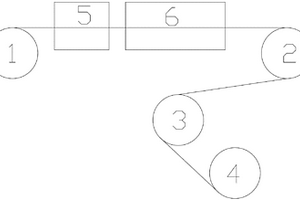

本发明公开了一种玻璃纤维布的染色方法及其多轴传动装置，染色方法包括步骤：通过多轴传动装置张紧玻璃纤维布，并使其以一定的速度移动；在玻璃纤维布均匀移动的同时，采用喷漆的方式对玻璃纤维布进行往复喷漆，使其具有需要的色彩；玻璃纤维布喷漆后，一边移动一边烘干，同时通过多轴传动装置包装成卷。本发明玻璃纤维布的染色方法使玻璃纤维布染色连续化生产，同时简化工艺，使生产和包装可以流畅地进行；且经过着色的玻璃纤维布可广泛地使用于复合材料中，提供给人们更好的视觉感受和外观性能。
891
0

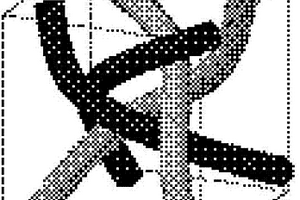

本发明涉及一种新结构立体织物，由三维多向结构和2.5D浅交弯联结构组合而成，所述三维多向结构是三维四向以上的结构。本发明结构设计的关键技术为两种结构之间纤维的互相交缠，实现纤维在织物中的连续性编织。可以现进行三维多向结构的编织，再进行2.5D结构的编制，也可以先进行2.5D结构的编制，再进行三维多向结构的编制。本发明立体织物的成型工艺可靠性高、方便易行、纤维取向复杂、纤维体积含量可设计性强、纤维之间连续多，提出了解决复杂承力构件复合材料用立体织物增强体材料的途径之一。
998
0
本发明公开了一种锂离子电池用铬氮复合负极材料及其制备方法：石墨料加入硼酸钠混合，进行纯化石墨化处理后分散到浓硫酸中，加入KMnO4、去离子水，得到氧化石墨纳米材料；配制氧化石墨烯悬浮液；配制浓度为1-2mol/L硫酸铬尿素配合物水溶液，加入上述氧化石墨烯悬浮液，真空干燥得到石墨烯/Cr2O3复合材料；通入氮气，升温至700-800℃，得到铬氮复合负极材料。本发明制备的锂离子电池用铬氮复合负极材料，采用化学合成的方法，将铬氮材料均匀的分散在石墨烯纳米材料中，该负极材料在用于锂离子电池时，具有良好的导电性和循环稳定性，使得锂离子电池具有高的比容量以及使用寿命。
1018
0
本发明涉及一种光催化剂及其制备和应用方法，将钛酸四异丙酯和PVP溶液混合得到的TiO2溶胶通过静电纺丝得到TiO2纳米纤维；将TiO2纳米纤维浸入Zn(NO3)2溶液中冲洗、吹干；再在Na2S溶液中浸泡，冲洗，吹干，制得ZnS/TiO2纳米纤维；最后将ZnS/TiO2纳米纤维浸入Cd(NO3)2溶液中，冲洗、吹干；再在Na2S溶液中浸泡，冲洗，吹干，即可。本发明首次采用静电纺丝技术与连续离子层吸附法（SILAR）合成具有一维结构的CdS-ZnS/TiO2纳米纤维。由于CdS是窄带系的半导体材料，ZnS可以提高CdS的稳定性，在修饰CdS、ZnS后的TiO2纳米纤维既能拓宽其在可见光区的吸收范围，又能利用连续离子层吸附法得到的CdS-ZnS/TiO2复合材料，更好的利用可见光源，加快光生载流子的有效分离，提高光电转换的效率。

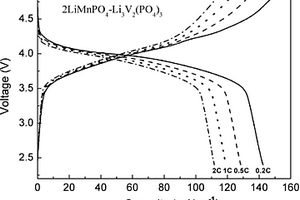

本发明涉及一种锂离子电池复合正极材料LiMnPO4-Li3V2(PO4)3/C及其制备方法，所述复合正极材料LiMnPO4-Li3V2(PO4)3/C中的LiMnPO4和Li3V2(PO4)3是整比化合物，LiMnPO4和Li3V2(PO4)3物质的量比为LiMnPO4/Li3V2(PO4)3＝1/x，0＜x≤1；复合物中碳含量为1～8wt％。所述复合正极材料的制备方法包括如下步骤：将锂源化合物、锰源化合物、钒源化合物、磷源化合物按Li∶Mn∶V∶P的摩尔比为(1+3x)∶1∶2x∶(1+3x)溶于去离子水中，得到溶液，其中0＜x≤1；之后将溶液进行喷雾干燥，得前驱体粉末；将前驱体粉末放入管式炉，加热；将热处理后的产物与碳源物质混合，球磨，得浆料，之后干燥；惰性气氛下，将浆料进行预烧，之后进行焙烧，冷却，得到所述LiMnPO4-Li3V2(PO4)3/C复合材料。本发明制备的锂离子电池复合正极材料具有较高的容量和优良的倍率性能，适用于动力电池。
本发明涉及一种管道修复用预浸料及制备与应用其的修复材料及修复方法，所述预浸料由如下重量份的成分制备而成：固体环氧树脂50～70份、液体环氧树脂30～50份、2-甲基咪唑0.3～1份、液态聚乙二醇1～10份、乳酸0.3～1份、端环氧丁腈橡胶5～20份、丙酮，丙酮用量为前面成分总重量的0.8～1.2倍。通过使用本发明研制的预浸料修复补强钢质管道结构，固化后形成的复合材料补强套袖可以有效分担管道承受的载荷，限制管道缺陷处在内压的作用下所产生的膨胀变形行为，恢复或提高原管道的正常承压能力。
927
0

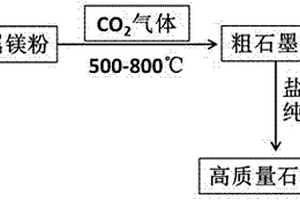

本发明公开了一种以二氧化碳气体为原料制备高质量石墨烯的方法。（1）将金属镁粉装入管式高温炉内，在纯度为90.00-99.99%及流量为50-75ml/min的二氧化碳保护下升温至镁粉燃烧温度500-800℃，待达到镁粉燃烧温度后500-800℃时，增大二氧化碳流量至100-300ml/min，高温反应20-60分钟，将二氧化碳流量调节为70-75ml/min冷却至室温，得粗石墨烯粉末。（2）将步骤（1）所得粗石墨烯粉末倒入到浓度为1-10mol/L的盐酸溶液中，磁力搅拌40-80分钟过滤，使用去离子水清洗直至中性后，放置于烘箱内100-150℃烘干。本发明简单、快捷、安全、环保，所制备的石墨烯可直接用于复合材料的机械性能增强相或者带有苯环的药物载体，以及应用于光、电、化学、物理等领域。
575
0

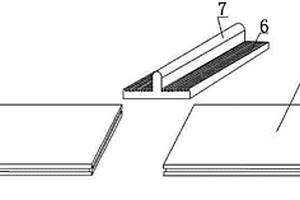

发明公开一种阻燃耐磨地板,本发明还公开该地板的安装方法,旨在提供一种超耐磨、不膨胀,防潮、抗霉菌的地板及其安装方法;其技术要点是:该地板从下至上依次为:至少一层实木层与至少一层复合材料层交替层叠的基材层、装饰层和耐磨层,相邻的两层之间采用粘结剂粘结;地板四边分别开有凹槽;在安装时,采用T型连接装饰条榫接,所述的T型连接装饰条横部榫接在相邻两块地板边的凹槽内;与现有技术相比,本发明具有生产的地板安装时采用T字型榫接,安装后的地板不变形、不扭曲、加强了地板的牢固和强度,同时也增加了地板的寿命;属于建筑板材技术领域。
1012
0
本发明涉及高分子材料制备技术领域，尤其是一种综合性能优异的气干性不饱和聚酯树脂及其制备方法，该树脂是由有机多元醇、可再生植物油脂、DCPD和顺酐的加成物和小分子二元醇二元酸、环氧树脂经酯交换，缩聚，开环反应后形成的聚合物溶于苯乙烯制得。本发明的优点：（1）选用可再生植物油脂为主体组分，减少有毒害化工原料的使用，符合绿色环保的理念；（2）由价格较低的原料构成，制备成本低；（3）树脂组分中的植物油和DCPD等提供了良好的气干性，树脂可广泛应用于对空干性要求较高的领域；（4）使用环氧树脂对合成树脂进一步改性，提高产品的附着力、耐老化性、耐水和耐化学腐蚀，可应用于涂料、腻子及复合材料等领域。
一种具有多层次导电网络的锂离子电池复合正极材料LiMnPO4/石墨烯/碳的制备方法。将LiMnPO4至少其中之一的组份原料与氧化石墨经过液相沉淀形成复合前驱物，与其他组份在溶剂介质中机械活化后，经过水热反应4～20h，获得原位复合的磷酸锰锂/石墨烯材料。将纳米级磷酸锰锂/石墨烯复合材料与有机碳源混合后在惰性气氛保护下500～700℃热处理1～4h后即得。本发明所制备材料一次粒子为纳米级颗粒，分布均匀，在磷酸盐颗粒之间原位形成多层次导电网络。该方法可有效控制正极材料的尺寸和形貌，所制备的材料纯度高，结晶完好，物理性能优良，倍率循环性能好。
679
0
本发明涉及一种多功能多孔净化陶瓷颗粒材料及其制备方法，材料包括以下组分及重量份含量：埃洛石30～50、沸石10～20、硅藻土20～30、氧化铝10～20、纳米光催化复合材料1～3，包括备料、球磨、泥浆过筛、造孔、阴干、表面处理、高温煅烧、浸渍及低温煅烧工艺。与现有技术相比，本发明具有三维体型结构孔道、不同孔径梯度的特性，具有吸附性能强、杀菌抑菌效果好、可循环使用等优点。
1069
0
本发明涉及本发明提供了一种高比容量锂离子电池负极材料及其制备方法，所提供的高比容量锂离子电池负极材料是锰酸锌与氧化石墨烯通过超声化学水热法制备的原位复合材料，具体步骤为：将锰源、锌源和氧化石墨烯加入到溶剂中，混合并超声处理，然后进行水热反应，洗涤产物，最后充分干燥，获得高比容量锂离子电池负极材料。该方法制备工艺简单，不需要高温煅烧，节约了能源，产物粒径均匀，比容量高，作为锂离子电池负极材料具有极其广阔的应用前景。
中冶有色为您提供最新的江苏有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
