全部
▼
热搜：
612
0
本发明公开了一种聚羟基丁酸酯基杂化材料的制备方法，属于复合材料技术领域。该方法通过在聚羟基丁酸酯体系中共混膨润土，使得聚羟基丁酸酯与膨润土的性能互补，增强了聚羟基丁酸酯基杂化材料的机械加工性能，从而拓展了聚羟基丁酸酯作为生物可降解和组织工程材料的应用范围。本发明制备的杂化材料的机械性能可以通过改变各组分的比例来调节优化，以满足不同领域要求。另外，本发明制备方法简单，不需要特殊设备；反应常温常压下进行，简单可控，低成本，适合推广应用。
624
0

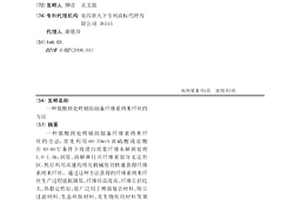

一种强酸预处理辅助制备纤维素纳米纤丝的方法，首先利用60-70wt%浓硫酸或盐酸在40-60℃条件下将漂白纸浆纤维水解预处理1.0-1.5h，润胀、溶解和打开纤维素部分无定形区，然后利用高速均质化机械剪切快速获得纤维素纳米纤丝。通过这种方法获得的纤维素纳米纤丝生产过程能耗降低、纤维结晶度高、纤维长径比大、热稳定性好，能广泛用于增强复合材料、吸尘过滤材料、生态环保材料、及生物医用材料等领域。
647
0
本发明属于碳纳米材料科学领域，具体涉及一种氯元素修饰碳量子点的制备方法。本发明主要解决了碳量子点存在的基本没有光催化作用或者催化效率很低和碳量子点基复合材料制备方法存在的原材料价格昂贵和制备方法复杂的技术问题。本发明采取的技术方案为，一种氯元素修饰碳量子点，首先将液态醇类有机物在150～250℃反应4～12h，去除反应液中大颗粒得到碳量子点溶液；接着按照碳量子点溶液与氯化亚砜体积比为20:1～10的配比，在0℃温度下，把氯化亚砜缓慢滴加到碳量子点溶液中混合均匀，在150～200℃反应5～10h，去除反应液中大颗粒得到氯元素修饰的碳量子点。本发明制备的氯元素修饰的碳量子点具有强的光催化性能，且操作工艺简单、重复性好、原料来源丰富。
1006
0

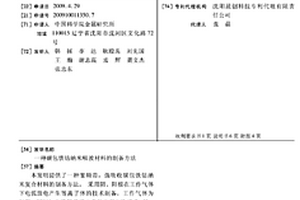

本发明提供了一种宽频带,强吸收碳包铁钴纳米复合材料的制备方法。采用阴、阳极在工作气体下电弧放电产生等离子体的技术制备,工作气体为氩气,同时加入能提供碳元素且不引入除了C、H、O之外的杂质的有机物,阴极电极为钨等高熔点、难挥发金属,阳极靶材为铁钴合金,其中铁元素占合金原子比10%～90%。本发明制备的碳包铁钴纳米吸波材料是由纳米级铁钴合金外面包裹碳组成的纳米胶囊,碳壳层一方面作为防氧化层,增加了纳米复合物的稳定性;另一方面作为介电材料,与磁性铁钴内核复合,使得其吸波性能优于多数经典的铁氧体以及其他大多数纳米复合吸波材料。
948
0
一种紫砂陶器功能后整理方法制成有优化饮用水功能的紫砂陶 器，由以下原料配制复合功能材料浆液以重量百分比计为：宜兴紫砂 70-90％，硅藻土2.5-7％，碳酸钙2.5-5％，扇贝壳粉3-8％，电气石超细 粉体2-10％(粒度D50：100-120nm)。复合材料功能浆液用后整理方 法在陶器的表面做功能层涂膜，待自然干燥，以850～900℃烧结，经 冷却成器。优化饮用水功能的紫砂陶器可以改变饮用水的分子结构和 能量的共振性状，活化与聚能的饮用水有通过细胞传递信息的特殊生 物效应，有增强生物生命动力的作用。

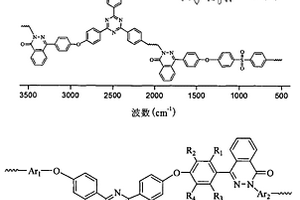

本发明公开了一种含三芳基均三嗪环和二氮杂萘酮联苯结构聚芳醚及其制备方法,属于高分子科学技术领域。其特点是大分子主链含有如式(1)的结构单元。以含三芳基均三嗪环结构的双氟单体,2-苯基-4,6-二(4-氟苯基)-1,3,5-均三嗪或其衍生物,和4-(4-羟基-苯基)-2H-二氮杂萘-1-酮或其衍生物作为缩聚单体,也可同时加入其他商用双酚或双卤单体,在碱金属或碱土金属的盐类催化作用下于极性非质子溶剂中进行高温溶液缩聚,可制得分子量高、热稳定性优异和可溶解的含三芳基均三嗪环和二氮杂萘酮联苯结构的聚芳醚树脂。这类聚芳醚树脂可用于耐高温漆、涂料、粘合剂、膜和复合材料等领域,有着广阔的应用前景。
604
0

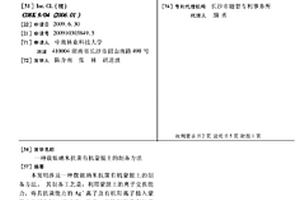

本发明涉及一种载银纳米抗菌有机蒙脱土的制备方法。其制备工艺是，利用蒙脱土的离 子交换能力，将具抗菌能力的Ag+离子及有机阳离子植入蒙脱土片层之间，经过滤、清洗、 干燥制得具有抗菌能力的纳米有机蒙脱土。选用的Ag+提供者为硝酸银，选用的有机阳离子 为硝酸类季铵盐，避免了使用卤素类有机阳离子进行插层时卤素与Ag+发生沉淀反应而产生 副产物的可能性；而且本发明操作简单，一步合成，成本低廉，易于工业化生产，所得材料 为载银有机蒙脱土复合材料，进一步提高了抗菌性、广谱性、耐热性、抗菌持久性、与树脂 的相容性。可用于塑料、树脂、建材、涂料等相关行业。
1049
0
微孔过滤型输精管内节育装置,整体设置为一端闭合、一端开放的空心管型结构,在所述微孔过滤型输精管内节育装置的管壁上,设置有密布管壁的用于过滤精子的微孔。本微孔过滤型输精管内节育装置可以消除金属铜的初期爆释现象,避免了腐蚀现象;基质主要为聚乙烯醇,其组织相容性好,同时有利于本装置在输精管内长期置放;粗糙的外管壁便于丝线外固定,可以防止装置移位;通过复合材料配方的调节能调控管壁微孔大小,或采用其它方法在管壁定制密布的微孔,使附睾液能有效通过,避免附睾郁积症、精子肉芽肿以及抗精子抗体升高等副作用;同时有利于控制统一的质量标准,适合机械化生产,易有效的推广。
一种激发型含能粒子高效发射负离子远红外线材料及制备方法,属功能材料技术领域。它是利用携能物质、稀土氧化物、二氧化钛、六环石为原料,采用机械化学复合方法制备而成的能够产生高效率空气负离子及发射红外线的复合材料。含能粒子激发型高效空气负离子材料产生的空气负离子,具有促进人体新陈代谢,激活人体内的多种酶,提高人体免疫能力,增强人体肌能,调节肌体功能平衡消除疲劳的作用,能杀灭病菌,净化室内的灰尘、烟雾、花粉、毛屑等可吸入颗粒物,可快速分解、消除甲醛、苯类等有机有害气体还能有效中和电视、电脑等散发的有害电磁波,可广泛用于涂料、涂层等建筑材料中以及塑料、纤维、医疗等领域。
767
0
本发明涉及用于存放衣物等物品的榫卯式家具,主要由竖向板件和横向板件构成,竖向板件侧壁板、内壁板、竖向隔板及横向板件顶盖、底座、横向隔板各由一个或一个以上的单件构成,各单件沿全长或全宽度上制有榫或卯,或者榫和卯,单件之间和板件之间均为榫卯连接,或者经榫连接件或卯连接件构成榫卯连接。榫卯连接简单可靠,拆卸方便,使用者可根据环境和使用需要,采用数量和种类不同的单件即可以安装出高度、长度、宽度和体积以及内部空间分配各有不同的家具。单件由复合材料经模具压制或机械加工而成,具有防潮、防火、不裂、不变形优点。本发明可制为衣柜、书柜、酒柜、五斗橱及活动板房等。
946
0

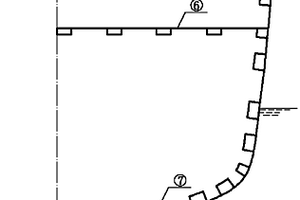

本发明的目的在于提供船体箱型梁抗冲击防护结构，包括箱型梁、上甲板、下甲板、船外板，箱型梁分别安装在上甲板、下甲板、船外板上，所述的箱型梁的剖面为箱型梁内板、箱型梁外板以及两块箱型梁支撑板组成的四边形结构，箱型梁内板、箱型梁外板为对边且长度均为a，两块箱型梁支撑板为对边且长度均为b，在两块箱型梁支撑板上分别安装用于连接上甲板、下甲板和船外板的连接板，上甲板、下甲板、船外板采用复合材料。本发明强度特性好，抗爆性能好，剩余强度高，有利于减轻舰船重量，有利于保护重要管道和线缆，有利于提高建造速度、质量控制和维修。
979
0
本发明涉及一种有机高分子复合材料,更具体地说,是涉及一种高效性POM,是由以下成分按重量比组成,聚甲醛:45.5-75%,玻璃纤维:8-15%,抗冲击改性剂:4.5-15%,抗氧剂1010:0.3-1.0%,抗氧剂168:0.3-1.0%,无碱玻纤:0.4-1.5%,偶联剂:0.1-0.7%,其它助剂:0.1-0.5%。,本发明高效性POM的有益效果:其生产用的原材料采购方便,生产和使用方便,成本较低,且可以大规模生产,克服了耐磨性、机械性能差的缺点。
930
0
本发明涉及一种有机高分子复合材料，更具体地说，是涉及一种增韧POM制作工艺，是由以下成分按重量比组成，聚甲醛：60-80％，玻璃纤维：10-15％，抗冲击改性剂：5-15％，抗氧剂1010：0.3-1.0％，抗氧剂168：0.3-1.0％，甲醛吸收剂：0.4-1.0％，偶联剂：0.1-0.5％，其它助剂：0.1-0.5％，本发明的一种增韧POM及其制作工艺，其生产用的原材料采购方便，生产和使用方便，生产出来的产品性价比高，这样就改变了增韧聚甲醛目前因种种原因被限制使用的状况，全面提高了竞争力。
1013
0
本发明涉及一种有机高分子复合材料，更具体地说，是涉及一种增韧防翘曲变形填充聚甲醛制作工艺，是由以下成分按重量比组成聚甲醛：60.5-80％，无卤玻璃微珠：1-30％；增韧剂：1-5％；吸醛剂：0.1-1.7％；偶联剂：0.1-0.4％；其他助剂：0.1-2.5％，本发明的一种无卤增韧防翘曲变形填充聚甲醛及其制作工艺，具有无卤环保，且在综合机械性能保持良好的基5出上增加了防翘曲变形好和收缩率低并且收缩均匀的特征，生产采购方便，这样提高了竞争力，更适宜用于生产需紧密装配的面罩/外壳以及产品骨架类制件。
881
0

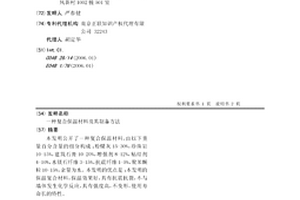

本发明公开了一种复合保温材料，由以下重量百分含量的组分构成：粉煤灰15-30%，珍珠岩10-15%，建筑石膏10-20%，增强剂8-12%，粘结剂4-10%，水镁石纤维3-15%，抗震纤维1-5%，聚苯颗粒10-15%，余量为水。本发明的优点是：本发明的保温复合材料，保温效果好，具有抗震抗裂，不与墙体发生化学反应，具有强度高，不变形，使用寿命长的特性。
884
0
本发明提供一种环氧树脂改性方法，具有优异的黏接性、耐磨性、电绝缘性、化学稳定性、耐高低温性，以及收缩率低、易加工成型和成本低廉等优点，是聚合物复合材料中应用最广泛的基体树脂之一，被大量应用于胶黏剂、电子仪表、轻工、机械、航天航空、电子电气绝缘材料等领域。但纯EP固化后呈三维网状结构，交联密度高，存在内应力大、质地硬脆、耐开裂性、抗冲击性、耐湿热性差及剥离强度低等缺点，在很大程度上限制了其在某些高技术领域的应用。近年来，结构黏接材料、封装材料、纤维增强材料、层压板、集成电路等应用领域要求EP材料具有更好的综合性能，如：韧性好，内应力低，耐热性、耐水性、耐化学药品性优良等。因此，EP改性已成为目前的热点和研究方向。

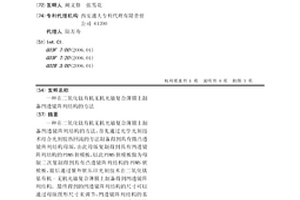

一种在二氧化钛有机无机光敏复合薄膜上制备凹透镜阵列结构的方法，首先通过光学光刻技术结合光刻胶热回流的方法制备得到具有微凸透镜阵列结构母版，由此母版复制得到具有凹透镜阵列结构的PDMS软模板，以此PDMS软模板做为母版二次复制得到具有凸透镜阵列结构的PDMS软模板，最后通过紫外软压印光刻技术在二氧化钛基有机-无机光敏复合薄膜上制备得到凹透镜阵列结构。最终得到的凹透镜阵列结构的尺寸可以通过母版图形尺寸来调节，凹透镜阵列结构的基本光学参数可通过调节光敏复合材料的折射率等实现，特别是本发明具有制作快速，低成本，高精度，可批量生产，是一种制备凹透镜阵列结构的有效方法。
1081
0
本发明公开了一种含酰胺基的二烷基次膦酸类阻燃剂及其制备方法，所述阻燃剂的结构为式1的单体，式2的二聚体及式3的三聚体中的一种：中的一种。本发明的阻燃剂能与环氧树脂的预聚物发生反应，使阻燃材料具有优秀的阻燃性能，且透光性好，色泽佳，相容性好，不扩散，不影响复合材料的机械性能，热稳定性好。同时，本发明阻燃剂的合成方法反应条件温和，反应安全。并且反应步骤少，时间短，操作简单，产率可以达到83%以上，对环境无害，可以适用于工业生产。
652
0

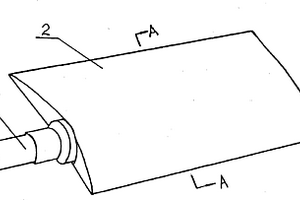

本发明涉及一种一体型矿用通风机风扇扇叶及其制备方法,该扇叶是由叶体和金属材料的叶柄注塑或浇注成型为一体结构,其中:叶体是由PC工程塑料或PC复合材料、增强材料、增硬耐磨材料和导电材料配制而成,并通过注塑或浇注的方法将风扇叶体与叶柄结合为一体。该扇叶通过改进扇叶的材质和结构,具有质量轻、结合牢、强度高、运行噪音小、使用寿命长等优点,能有效地克服传统技术出现的叶柄与叶体之间断裂的缺陷,可靠地保证风扇的正常运行,并能提高抽风效率,大大增强了矿用对旋通风机的安全可靠性。
994
0
本发明公开了径向衬纬经编竹织物成型工艺,它是把经向竹条片与柔性纤维经纱、纬纱配合织造成经向竹编织物,这些经向竹编织物可被广泛应用于生产各种夹竹复合材料产品,特别是生产竹质蜂窝芯,竹质蜂窝板等材料。
917
0
本发明公开了经向衬纬纬编竹织物成型工艺,它是把经向竹与柔性纤维纬纱配合编织成经向竹编织物,这些经向竹编织物可被广泛应用于生产各种夹竹复合材料产品,特别是生产竹质蜂窝芯,竹质蜂窝板等材料。
662
0
本发明涉及一种陶瓷结合剂,具体是涉及一种纳米陶瓷复合结合剂,适用于各种粒度的超硬磨具制造,属材料技术领域。该结合剂是在陶瓷结合剂基体中加入纳米级的颗粒、片晶、晶须和纤维等第二相而形成的一种纳米复合材料,在该材料中,至少一相为纳米尺寸。纳米陶瓷材料由于它的粒度小、比表面积大,而表现出明显的小尺寸效应、量子尺寸效应以及表面界面效应,使之具有不同于传统陶瓷的独特性能,如强度高、韧性好、烧结温度低等,因此采用纳米粉进行烧结,致密化的速度快、烧结温度低,比传统陶瓷低400℃-600℃,烧结过程也大大缩短。
本发明提供一种光散射性聚碳酸酯复合物以及通过该复合物制备得到的光散射材料（膜、片、板等），该复合物包括：（A）基体材料，聚碳酸酯树脂；和（B）散射体材料：在聚碳酸酯加工成型过程中可熔融变形的聚合物，如丙烯腈类共聚物。采用该复合材料可制备得到光散射性能呈各向同性散射或各向异性（如线形）散射的光散射材料（膜、片、板等），且可满足高透光率和高雾度的要求，适用于液晶显示器领域的光扩散膜、片、板等，以及导光板、灯罩或者广告灯箱、展示橱窗等照明领域。
929
0
本发明属于纳米聚合物复合材料技术领域，特别涉及一种原位制备纳米SiO2/PA6母料的方法。将己内酰胺、反应性纳米SiO2、水、催化剂和抗氧化剂混合后加热熔融使纳米SiO2均匀分散在反应体系中；然后升温至200-230℃反应0.5-3h；之后抽真空继续反应，反应结束后，充入氮气，产品冷却、干燥、造粒获得所述的纳米SiO2/PA6母料。本发明以一种简单合理的工艺解决了纳米二氧化硅粉体在聚合物基体中分散不均匀、易团聚、相容性差和易产生粉尘污染的问题。
1041
0
本发明公开了氟掺杂氧化锡包覆的磷酸铁锂材料及其制备方法。将氟源和锡源化合物按照F∶Sn＝0.3～1的摩尔比例溶于有机溶剂中，再加入铁源、磷源和锂源化合物充分混合，其中各元素的摩尔比为P∶Fe∶Li∶Sn＝1∶1∶X∶Y(1.02≤X≤1.10，0.005≤Y≤0.05)；将混合物料干燥，再在惰性气氛、550～700℃下反应5～10小时，冷却，研磨，得锂离子电池正极用氟掺杂氧化锡/磷酸铁锂复合材料。本发明将氟掺杂氧化锡包覆在磷酸铁锂材料表面，不仅改善了磷酸铁锂材料的导电性能，提高了倍率性能，而且阻止了电解液对内部活性物质的溶解腐蚀，从而提高材料在倍率、循环过程中的稳定性和安全性。
1059
0

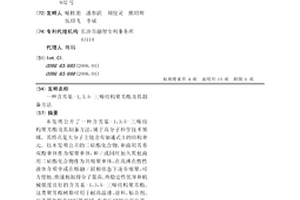

本发明公开了一种含芳基-1，3，5-三嗪结构聚芳酯及其制备方法，属于高分子科学技术领域。其特点是大分子主链含有如通式I的结构单元。以本发明公开的二硅酯化合物，和商用芳香双酚单体作为缩聚单体，和/或同时加入其他商用二硅酯化合物作为共缩聚单体，在高沸点惰性液体介质中或在熔融/固相状态下逐步缩聚，可方便地、快速地制得分子量高、热稳定性优异和机械强度良好的含芳基-1，3，5-三嗪结构聚芳酯。这类聚芳酯树脂可用于耐高温漆、涂料、粘合剂、分离膜和复合材料等领域，有着广阔的应用前景。
1049
0

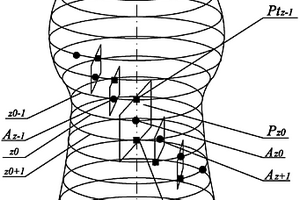

非可展曲面零件自动纤维铺放变角度轨迹规划方法。它涉及一种非可展曲面零件纤维铺放轨迹规划制作方法。为解决非可展曲面零件在自动纤维铺放过程中不可避免的出现剪切和重送的现象，影响复合材料构件的外形精度和对各项性能产生影响，使纤维铺放过程的复杂程度加剧的问题。方案一的步骤是：在非可展回转筒类零件上获取数据信息；计算每条交线上的预浸丝束的铺放参考角；确定初始轨迹上的点；确定其它轨迹上的点；制作轨迹线。方案二与方案一的不同是：在非可展曲面变截面锥壳类零件上获取数据信息；方案三与方案一和二的不同是：在非可展曲面变截面接头类零件上获取数据信息。本发明用于对非可展曲面零件的外表面进行自动纤维铺放变角度轨迹。
701
0

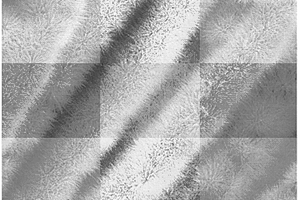

本发明提供了一种钴酸锌阵列/碳布复合结构电极材料的制备方法，包括以下步骤：(1)清洗炭布，放入高压反应釜内衬；(2)将1～4mmol硝酸锌、2～8mmol硝酸钴、0～4mmol氟化铵和5～10mmol尿素混合后溶解在去离子水中后转移至高压反应釜内衬中，对反应釜加热，自然冷却，得到长有阵列样品的碳布；(3)对长有阵列样品的碳布煅烧得到钴酸锌阵列/碳布复合材料。本发明采用导电性好且廉价的碳布作为生长基底，活性材料与碳布接触非常好，有利于锂离子在材料中的嵌入/脱出，大幅度减弱了使用中样品形貌被破坏的现象，这种三维阵列产量高，作为锂离子电池负极具有巨大的优势，并且这种新颖的多级复合结构具有很高的实用价值。
620
0
本发明涉及一种蒸汽爆破制备碳系粒子包覆植物纤维填料的方法，该方法是将经重量百分比20%-50%偶联剂处理过的碳系粒子与碱处理后的植物纤维一同倒入高混机中进行预混合，将预混料经蒸汽爆破机爆破制得碳系粒子包覆植物纤维填料。采用本发明方法制得的碳系粒子包覆植物纤维，能够在植物纤维表面形成导电层，解决了碳系粒子难在植物纤维表面上包覆和均匀分散的问题，该办法可作为制备导电材料或电磁屏蔽材料的有效途径。本发明的优点是采用此方法制备的电磁屏蔽复合材料屏蔽效能明显提高。
中冶有色为您提供最新的江苏有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
