全部
▼
热搜：
796
0
本发明涉及一种直接制备填充多孔碳材料导电聚酯复合材料的方法，本发明采用熔融酯交换法，以多孔碳材料负载碱性化合物为催化剂，以二羟基化合物和二酯基化合物为原料制备导电性聚酯。多孔碳材料的填充质量百分比在1％～10％之间就可以得到体积电阻率小于103Ω·m的产品。该方法简单易行，碳材料用量小，能够从原料直接合成出具有较好电性能的聚酯材料。
825
0

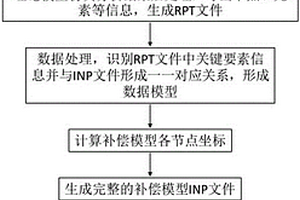

本申请涉及复合材料制造及固化变形仿真技术领域，公开了一种用于复合材料工装补偿型面仿真验证的快速建模方法，具体包括以下步骤：建立理论几何仿真模型并计算生成INP文件；通过对理论几何仿真模型进行后处理，导出零件全部节点、贴膜面节点和元素等信息，生成RPT文件；识别RPT文件中关键要素信息并与INP文件形成一一对应关系；计算补偿模型工装和零件的节点、元素信息；建立完整的补偿模型INP文件；重新导入至仿真软件中提交运算。本申请简化了工装补偿型面的创建流程，能够实现工装补偿型面对复材零件固化变形预期改善效果的快速验证，提高了工装补偿模型验证效率和精度，对于提高仿真技术的工程化应用具有重要意义。
905
0
本发明公开了一种复合材料混杂蒙皮成型方法，属于复合材料成型技术领域。包括：沿工装表面全铺一层预浸料A，并从预浸料A的中间沿纤维方向向两边擀压，在铺放的第n层上铺放两种不同的预浸料A和预浸料B，并确定二者的铺叠方式及铺放间隙，在(n+1)层上按照确定的铺放方式继续铺叠预浸料A和预浸料B，对接或搭接位置与上一层错开至少10mm，至少间隔5层后开始重复错开排列；预浸料铺叠完毕后，依次放置可剥层、吸胶材料、有孔隔离膜、软模、无孔隔离膜、透气毡和真空袋，进罐固化。本方法通过对搭接尺寸设计、错位设计和软模应用，能够有效解决由于纤维的物理性质不一致，造成表面突起或凹陷质量问题。
本发明特别针对具有一定厚度的纤维增强树脂基结构修复领域，提供了一种可见光快速固化的乙烯基酯树脂复合材料预浸料及其制备方法和使用方法。本发明以特殊乙烯基酯树脂为基体，优选适当的可见光引发剂、热引发剂及其他助剂构成“光-热复合引发体系”，以氧化镁为增稠剂，按性能要求选择性使用不同类型的纤维织物作纤维增强材料，采用适当的复合工艺制备成具有一定厚度的复合材料预浸料。该可见光固化预浸料材料可通过可见光单面照射5分钟内完成固化，且一次性光固化的厚度可达10mm以上，从根本上解决了紫光外作业性不佳、安全性不佳、膜厚性不足的问题，可在结构修复领域得到了大量的应用。
709
0
本发明涉及一种提高多晶金刚石复合材料高温性能的处理方法,属于金刚石复合材料处理技术领域。该方法采用溶液腐蚀法,或电解法去除多晶金刚石制品金刚石层中工作区域存在的粘结剂;即先配制腐蚀溶液,或电解溶液;再将工装好的多晶金刚石制品放入所配制好的溶液中浸泡处理或电解处理,即可将多晶金刚石层中工作区域的粘结剂去除干净;所述对多晶金刚石层中工作区域的处理深度即处理层厚应大于或等于0.05mm。本发明通过对多晶金刚石层中工作区域粘结剂的处理,有效地提高了多晶金刚石制品的耐高温性能,从而克服了在使用多晶金刚石制品时出现的崩刃、碎裂或严重碳化等现象。

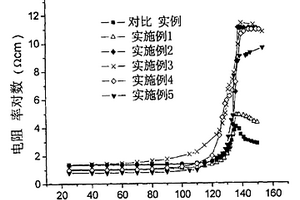

本发明公开一种提高高密度聚乙烯(HDPE)/炭黑(CB)复合材料正温度系数(PTC)性能的方法。(a)将高密度聚乙烯粉料在室温下空气中进行辐照,辐照剂量率为0.1-1kGy/h,剂量为5-30kGy;(b)将炭黑在温度60-95℃,臭氧气体的浓度11-55mg/L条件下,臭氧氧化10-120min;(c)将上述辐照后的高密度聚乙烯100重量份和臭氧处理后的炭黑25-60重量份,复合抗氧剂0.1-0.5重量份加入开炼机中熔融混炼,混炼温度为140-160℃,混炼时间为10-15min,获得HDPE/CB复合物,该复合物用平板硫化机压缩模塑成2mm片材,模塑温度为175-185℃,模压压力为10MPa,制得的片材表面加热到140-160℃时压入铜电极片。
863
0
本发明提供一种用于制造热缩套管的热缩纤维增强复合材料的成型工艺,采用层压方法,在一定温度和压力下将增强纤维织物层压复合于聚乙烯中,制成热缩纤维增强复合材料,用该材料制成的热缩套管适于气压维护电缆接头密封。
865
0

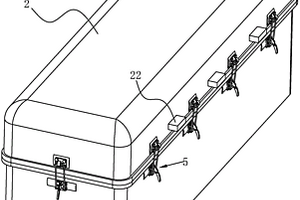

本实用新型涉及一种复合材料包装箱箱体，属于包装箱技术领域，包括箱体和箱盖，箱体的上端开口周向设有一圈凸起，箱盖的下端开口周向设有一圈凹槽,箱盖的凹槽内设置有密封胶条，箱体的内壁上与箱盖的内壁上且围绕两者周向方向均设置有若干封板，封板均与箱体和箱盖一体设置，封板靠近箱体或箱盖内壁的一侧设置有钢板，箱体、箱盖与钢板上均开设有螺纹孔，箱体与箱盖的外壁上位于正对钢板的位置均设置有锁扣，锁扣上的螺栓穿过箱体以及箱盖上的螺纹孔并插入到钢板上的螺纹孔内从而将锁扣固定在箱体以及箱盖上，本实用新型具有提高复合材料包装箱箱体密封性能的优点。
984
0

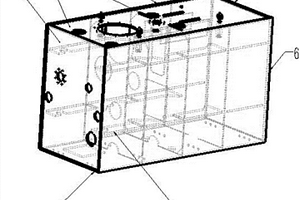

本实用新型公开了一种高分子复合材料消防车罐体结构，包括底板、左侧板、右侧板、前封板、后封板以及顶板，在底板、左侧板和右侧板两端均设有用于预安装前封板、后封板的连接结构，在左侧板和右侧板上均设有沿纵向布置的侧纵加强板，所述侧纵加强板与前封板、后封板之间设有凸榫结构。本实用新型通过在底板、左侧板和右侧板两端设置连接结构，在侧纵加强板与前封板、后封板之间设置凸榫结构，在进行各板件焊接前，先通过连接结构和凸榫结构将各板件进行定位连接，以便在制造时能够对罐体上的各板件进行准确固定，有效确保高分子复合材料消防车罐体几何尺寸，有利于提高消防车罐体整体强度以及降低罐体渗漏率。 1
1046
0
本实用新型公开了一种金属基复合材料增强体均化搅拌装置，涉及搅拌装置技术领域，包括：支架、升降组件、搅拌组件和盛料组件；支架设有两根竖直且相对设置的支撑杆；升降组件包括：设置在两根支撑杆之间的转动轴、与支撑杆滑动连接的平台支架以及设置在转动轴一端的链传动组件，转动轴和平台支架之间设有多根牵引绳，搅拌组件包括：设置在平台支架上且竖直向下延伸的搅拌杆，搅拌杆的上端设有电动机，电动机设置在平台支架上，搅拌杆远离电动机的一端设有可拆卸的搅拌桨；盛料组件设置在搅拌杆的下方，该装置结构简单，操作方便，特别适用于实验室或小型工厂在金属基复合材料制备中对材料进行均化搅拌。
1155
0

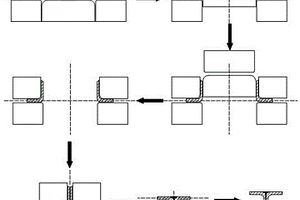

本发明提供一种用于T形复合材料长桁的成型方法，步骤为：铺叠两块平板预浸料片；放置在台面上，其中左侧预浸料片放置在左下支撑块和支撑块上，右侧预浸料片放置在右下支撑块和支撑块上，两块预浸料片在支撑块上间隔，调节控制左上压块、右上压块与移动压块的间距；控制压块、支撑块对预浸料片的压力；将两侧的预浸料片弯折成“L”形；再将两块“L”形预浸料片合并成“T”形；将模具翻转180度，使“T”形长桁随同模具翻转180度，呈倒置状态；将左下支撑块和右下支撑块移开，并将填充物捻子条铺放在“T”形长桁倒角R区。本发明可实现T形复合材料长桁生产的连续性动作，可实现自动化生产，同时解决了预制体的变形及胶接质量问题。
本发明公开了Ni(OH)2‑碳纳米管还原氧化石墨烯复合材料的制备方法，其特征在于：具体包括以下步骤：步骤S1：制备GO/CNTs混合溶液；步骤S2：具体是指：按照质量比GO:Ni(OH)2＝1：8称取一定量的硝酸镍(Ni(NO3)2·6H2O)溶于10mL去离子水中，将该溶液缓慢滴加到上述GO/CNTs混合溶液中，搅拌3‑4h；步骤S3：水热反应；步骤S4：真空干燥，得到Ni(OH)2‑CNTs/RGO复合材料。本发明的有益效果是：本发明所制备的材料具有高比容量和良好循环稳定性的电极材料，为镍基电池高性能、低成本电极材料的优化制备提供便利。
本发明提供了一种基于功能磷酸锆改性的耐老化丁腈橡胶复合材料及制备方法。用苯胺类、萘胺类化合物对磷酸锆进行插层，获得具有防老功能的磷酸锆，将此功能磷酸锆用于丁腈橡胶改性，可增强磷酸锆和丁腈橡胶间的相互作用，促进磷酸锆片层在丁腈橡胶中的剥离和分散，形成良好的片层阻隔网络，抑制氧气在丁腈橡胶基体中的扩散，起到物理防老的作用；且所引入的有机防老官能团可捕捉橡胶老化过程中产生的自由基，同时避免了防老剂从橡胶基体逸出，污染环境，实现绿色防老。这既改善了磷酸锆在丁腈橡胶基体中的分散，又提高了丁腈橡胶的耐老化性能。该丁腈橡胶/功能磷酸锆复合材料制备方法简单，成本低，易于产业化。
772
0
本发明提供了一种具有特定纳米结构的高强高韧环氧复合材料，它是由下述重量配比的原料制备而成的：环氧树脂50份、固化剂20份、BXLS嵌段共聚物1.25～20份。实验结果表明，BXLS嵌段共聚物在环氧树脂中形成了类“草履虫”状的新型纳米结构，使得本发明制备得到的BXLS/环氧树脂复合材料在BXLS嵌段共聚物添加量极低的情况下实现了材料韧性的显著增加并且还具有更优异的力学强度，极大的拓宽了环氧树脂的应用领域。
821
0

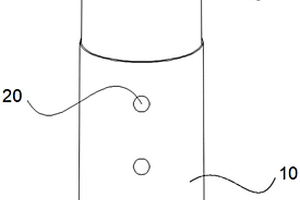

本发明公开了一种伸缩式复合材料电线杆的连接结构，包括若干电线杆，所有所述电线杆均为中空结构，所有所述电线杆依次套接，任意两个相邻所述电线杆的外侧壁直径和内侧壁直径相匹配，所有所述电线杆均采用复合材料制成；本发明采用分段式电线杆伸缩套接的结构，具有方便运输电线杆，同时在安装电线杆时，减少人力物力的消耗的优点。
本发明提供了一种新型腈基功能化苯并噁嗪树脂及其聚合物和复合材料的制备方法，用于含苯并噁嗪腈基树脂基体的改性及预聚体生产中的工艺改进，能够解决现有含苯并噁嗪腈基树脂体系存在的加工性能与产品性能不匹配等问题，保证腈基树脂复合材料制备的高效性，并对提高腈基树脂的力学性能和热稳定性有一定的促进作用。
929
0
本发明公开了一种各向异性导电聚合物复合材料的制备方法,该方法是先将碳纳米管与分散相聚合物聚碳酸酯混合,然后将制的碳纳米管/聚碳酸酯混合物与基体相聚合物聚乙烯混合,最后经“挤出-热拉伸-脆冷”工艺过程,使含有碳纳米管的聚碳酸酯相原位形成取向的纤维,从而使复合材料获得各向异性的导电性能。
1167
0
本发明提出的一种高强树脂基交通护栏结构复合材料专用树脂,旨在提供一种具有较高屈服伸长率,卓越的韧性,较高的强度,并能够满足碰撞性能,抗老化性能,安装性能的高强树脂基交通护栏结构复合材料专用树脂。它包括了由下述化学反应得到的产物:(A)在1000份不饱和聚酯基料,加入1000份的柔性树脂复合成高韧性树脂;(B)引入较长的脂肪链或加入含醚键的二元醇,合成一种新型不饱和聚酯;(C)加入一定量的二异氰酸酯单体与不饱和聚酯反应,制得聚氨酯改性不饱和聚酯,将上述(A)、(B)与(C)得到的产物以一定比例混合组成改性不饱和聚酯韧性基体材料,然后用2份～500份填充料经充分捏合制成专用树脂。利用本发明可制得低成本,高强度的公路护栏。
857
0

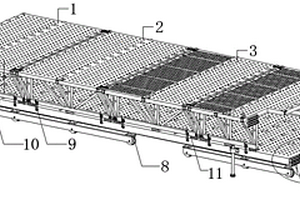

本实用新型涉及复合材料制造技术领域，特别是涉及一种复合材料零件工装架车，包括通过销连接的一层架车和二层框架，所述二层框架包括至少一个分体框架，所述一层架车端部设有门架，所述门架一端与一层架车铰接，另一端与一层架车通过插销连接，门架绕铰接点旋转；所述门架与一层架车底部之间设有容纳AGV车的空间；所述一层架车和二层框架的其中一侧都安装有若干真空分气包，且真空分气包均位于工装架车同一侧；所述真空分气包为长方体密闭的箱体接头，顶部均匀设有真空接头。通过本工装架车，能有效解决不能满足AGV导引车转运和不能实现真空预抽功能的问题，并且可实现在满足工装数量大的情况下保证工装架车稳定性。
810
0

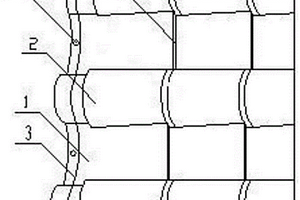

本实用新型公开了一种复合材料瓦，包括瓦片本体，所述瓦片本体由瓦拱和瓦沟构成，所述瓦片本体上表面横向设有防翻水的肋条，所述肋条位于两相临瓦片本体之间的重叠部位，所述瓦沟内开设有雨水缓冲槽，所述雨水缓冲槽沿瓦沟由上而下依次设置，所述瓦片本体上开设有安装定位孔，所述定位孔、肋条、雨水缓冲槽、瓦片本体通过模压一体成型。与现有瓦相比较，本实用新型的有益效果是：瓦上的雨水缓冲槽和肋条的外观形状可任意设计。且和瓦成一个整体，采用纤维增强复合材料一次模压成型，结构简单，成本低廉，很容易实现产业化、大规模生产。
829
0

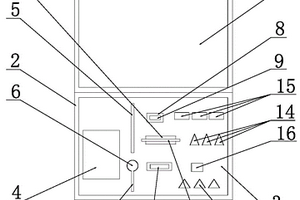

本实用新型公开了一种用于实现复合材料安装及更换的工具箱，包括箱体和与之连接的箱盖，以及铺设在箱体中的海绵体；所述海绵体中分布有加工工具存放区、浸料铺叠工具存放区和起模存放工具区，其中，所述加工工具存放区中设有电熨斗放置槽；所述浸料铺叠工具存放区中分别设有长条型赶棒放置槽、椭圆型压赶器放置槽、短柄赶棒放置槽、方型赶棒放置槽和压赶器放置槽；起模存放工具区分别设有第一锲形块放置槽、第二锲形块放置槽、长条锲形块放置槽和长柄起模器放置槽。本实用新型设计合理、使用方便，不仅方便了操作者对各种复合材料安装及更换工具的集中管理，而且提高了操作者的工作效率，降低了人工的成本，因此，本实用新型适于推广应用。
1062
0

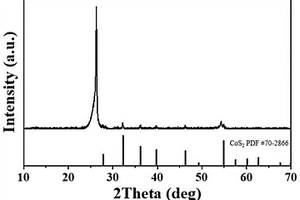

本发明的目的在于提供一种CoS2同质异构复合催化材料及其制备方法和应用，属于双功能催化剂材料制备技术领域。本发明的同质异构复合材料为CoS2纳米管上附着CoS2八面体颗粒，组分单一、结构多级化，相比于单一结构材料，纳米管可以为八面体颗粒表面的电解水反应提供电子传输途径，八面体颗粒具有高密度晶界的特征，其暴露的特定晶面结构以及边界缺陷为催化反应提供了大量活性位点。负载该同质异构复合材料的电极在0.5M H2SO4溶液中催化析氢反应时产生10mA cm‑2的电流密度仅需161mV的过电位；在1M KOH溶液中发生析氧反应时产生10mA cm‑2电流密度的过电位为272mV，证明该材料可以作为析氢电极也可以作为析氧电极，具有双功能性。

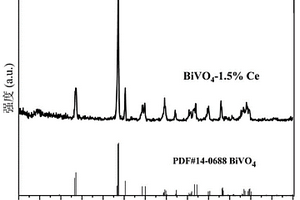

本发明涉及一种g‑C3N4/Ce‑BiVO4光阳极材料及其制备方法和应用，属于新型清洁能源生产利用研究领域。所述g‑C3N4/BiVO4‑Ce光阳极复合材料需附着于FTO导电玻璃上。Ce‑BiVO4是将Ce负载于BiVO4基体上，其中BiVO4‑Ce的化学式为Bi1‑xCexVO4,0.01≤x≤0.03；再将g‑C3N4与BiVO4‑Ce进行复合为g‑C3N4/BiVO4‑Ce光阳极复合材料。其中，g‑C3N4与BiVO4‑Ce的质量比为1:5~1:20。本发明制得的材料具有优良的光催化性能和光解水制氢的能力。
本发明公开了一种陶瓷基复合材料用陶瓷浆料及预浸料，该陶瓷浆料包含：60‑80wt％无机材料基体；以及20‑40wt％有机组份，该有机组份为含有先驱体的有机组份。该预浸料通过铺层成型、固化、烧结后可得到低孔隙率的陶瓷基复合材料。
1039
0
本发明公开了一种用于热压罐成型复合材料时未硫化橡胶板的加工方法，属于橡胶加工技术领域，解决现有技术中未硫化橡胶板质量稳定性难以控制，从而导致复合材料零件成型时存在质量风险的问题。本发明的加工方法包括：母胶制作、配制原料、密炼混合、开炼分散、过滤、冷却切片后，再将混炼胶片停放一段时间，而后再经挤出、压延冷却、切边卷取制得未硫化橡胶板材。本发明设计科学，构思巧妙，本发明的加工方法简单易于操作，制得的未硫化橡胶板材质量稳定可控、厚度均匀、表面色泽均匀、胶片平整、无杂质、无气泡和凹坑。
811
0
本发明公开一种用于复合材料结构超声检测的R角试块及制作方法，所述R角试块为一个“R角层压板阶梯”的结构，在五个厚度台阶中中间厚度区和近表厚度区分别预制了人工缺陷，以模拟实际工作中可能自然产生的分层缺陷。人工缺陷缺陷共10个，其中试块外形尺寸为长300mm，两边各宽50mm，R角曲率半径为5mm，缺陷尺寸为3mm×3mm，缺陷呈错位等间隔排布。本发明的R角试块能真实的模拟分层缺陷，可以用于超声检测方法对不同结构、不同厚度整体化复合材料结构检测适用性的验证研究、缺陷的定量评定分析，还可以用于实际工作时对检测设备有效性的验证，从而保证产品质量。
719
0

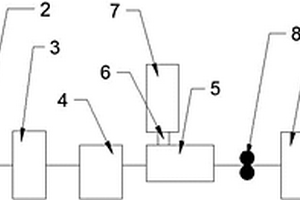

本发明公开了一种连续纤维增强热塑性复合材料的制备方法以及设备，其设备主要包括：(1)放卷装置，(2)预张力装置，(3)织物预处理设备，(4)预热装置，(5)浸渍模具，(6)连接器，(7)螺杆机，(8)定型装置，(9)冷却牵引装置，(10)收卷装置，(11)连续纤维织物，(12)浸渍后的连续纤维织物。纤维织物或者经过分散处理后的纤维纱，通过牵引，经历表面处理，干燥，浸渍模头内与树脂充分浸渍，在经过冷却定型后收卷，得到需要的产品。本发明实现一次成型技术，减少了设备的投资，提高了生产效率，产品质量稳定。连接器(6)以及浸渍模具(5)灵活化设计，可以实现两层甚至是多层纤维织物复合材料的一次成型。
本发明公开了一种锂离子电池负极用还原石墨烯氧化物/TiO2?B复合材料的制备方法，包括：（1）以石墨烯氧化物悬浮液作为基底、金属碘化物溶液作为还原剂，以及钛前驱体溶液，搅拌均匀，得到混合物；（2）将混合物置于反应釜中，并于60～200℃下，加热3～80h，得到初产物；（3）对初产物依次进行离心、洗涤、干燥、煅烧后，得到还原石墨烯氧化物/TiO2?B复合材料。本发明能够有效提高锂离子电池负极的比容量和循环稳定性，因而具有很高的实用价值和广阔的应用前景。
中冶有色为您提供最新的四川成都有色金属理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
