江苏无锡有色金属理论与应用

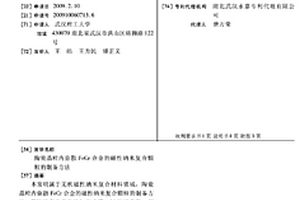

陶瓷晶粒内弥散FECR合金的磁性纳米复合颗粒的制备方法 946

 0

本发明属于无机磁性纳米复合材料领域，陶瓷晶粒内弥散FeCr合金的磁性纳米复合颗粒 的制备方法，其特征在于它包括如下步骤：1)原料选取：铝盐中Al、硅源中Si、铁盐中Fe 以及铬盐中Cr的用量符合化学式(Al6-x-yFexCry)Si2O13，其中0＜x+y≤1，且x≥y、y＞0，选取 铝盐、硅源、铁盐和铬盐原料备用；2)采用下述二种方法之一：a)溶胶-凝胶法成胶； b)共沉淀法成胶；3)预焙烧：干凝胶在流动空气下400～600℃焙烧1～5h，得到非晶氧化 物粉末；4)煅烧：非晶氧化物粉末在空气中1000～1500℃煅烧1～5h；5)高温还原：还 原气体在1200～1400℃还原1～10h；获得磁性纳米复合颗粒。本发明具有超顺磁物理特性、 高稳定性的特点。

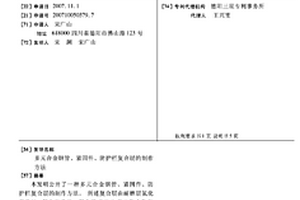

多元合金钢管、紧固件、防护栏复合层的制作方法 988

 0

本发明公开了一种多元合金钢管、紧固件、防护栏复合层的制作方法。所述复合层由耐磨层氮化马氏体、氮化奥氏体、氮化铁素体及多元化合物抗蚀层和Fe3O4+铁高抗蚀结构组成。其复合层厚度300μm左右，耐盐雾能力可达到800小时。用本发明生产的高防腐多元合金钢管、紧固件、防护栏，具有良好的物理、化学性能和极强的耐腐蚀、耐高温、耐冲击性能。理论使用寿命六十年，实际使用寿命三十年以上，本发明生产的高防腐多元合金钢管、紧固件、建筑及高速公路防护栏是这类产品使用复合材料史上的又一重大突破，解决了我国各类钢管、紧固件、防护栏存在的问题，且与未保护钢管、紧固件、防护栏相比提高了产品使用寿命100倍以上。

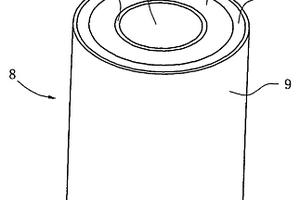

金木复合建材 978

 0

本发明提供一种金木复合建材,其特征在于:所述金木复合建材为柱状体,至少包括一层金属材料和一层木质材料,并且一层将另一层完全包复在其中;金木复合建材最内层为空心的金属管材,最外层为木质材料。或金木复合建材为板状体,至少包括一层金属材料和一层木质材料。这种复合建材在防火防腐、保温绝热、减轻自重、防潮等方面的综合性能得到很大的提高,有利于环保,更为重要的是,发生火灾时,隔着金属材料的次层木质材料受高温后被碳化,形成一层具有多孔隔热的保护层,延阻该复合材料的进一步软化或燃烧,而且使用其木质外表还具有很强的装饰效果。

核壳型FE-AG复合导电填料及其制备方法 989

 0

本发明公开了一种核壳型FE-AG复合导电填料及其制备方法,本发明制备方法如下:将羰基铁粉加至银氨溶液中,另加入乙醇,将混合溶液加热至反应温度并进行超声分散,再加入还原剂进行化学镀,最后将制得的粉体过滤、洗涤,烘干或自然干燥;制得的是以羰基铁粉为基核、其外包裹有完整、致密的金属银层的核壳型FE-AG复合粉;本发明的优点在于:制备方法简单,所需设备或装置完全不用专门设计或制造;制备的核壳型FE-AG复合粉兼具有优良的导电性能和磁性能,可用于电磁屏蔽复合材料领域。

全息显示用聚合物-稀土上转换发光复合介质材料及其制备方法 660

 0

本发明涉及一种全息显示用聚合物-稀土上转换发光复合介质材料及其制备方法。该材料的组成以重量份计为:稀土上转换发光材料10～70份,高分子30～90份,偶联剂0～10份。采用了溶液成膜法和熔融模压成膜法两种不同的方法制备了聚合物-稀土上转换发光复合材料高分子全息介质。本发明由于采用透明高分子材料作为全息材料的分散介质,无毒无害,且无泄漏隐患,更安全便捷;其中上转换材料主要是掺稀土元素的固体化合物,利用稀土元素亚稳态能级特性,吸收低能量的长波辐射,经多光子加和后发出高能的多波辐射,从而可将人眼看不见的红外光变为可见光。且本发明方法制作工艺简单,运输简便。其中溶液成膜法用料少,节约成本。熔融模压成膜法的混合效果好,分散均匀,且直接可得到高分子板材直接用于全息显示,适用于工业化生产。

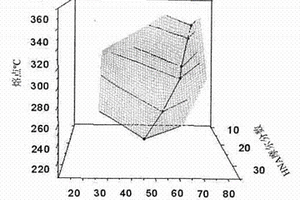

热致性液晶高分子材料 734

 0

本发明公开了一种热致性液晶高分子材料,其熔点不超过355℃,比浓对数粘度为4～10dL/g,且分子的链结构主要是由HBA、HNA、TA和HQ所引出的重复单元组成,重复单元的摩尔分数分别为42～72%、12～16%、6～21%、6～21%。将本发明的TLCP与玻璃纤维按70∶30的重量百分比共混复合而成的复合材料的热变形温度达到260～285℃,适用于模塑制件。另外,根据本发明所揭示的组成和熔点的本质关系,可方便地设计TLCP的组成、合成出所需熔点的TLCP,对工业生产具有很强的指导性。

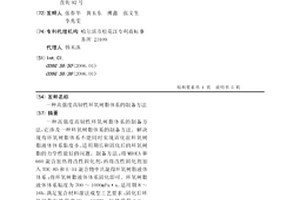

高强度高韧性环氧树脂体系的制备方法 786

 0

一种高强度高韧性环氧树脂体系的制备方法,它涉及一种环氧树脂体系的制备方法。解决现有环氧树脂体系不能同时实现固化前环氧树脂液体体系黏度小、适用期长和固化后的环氧树脂的力学性能好的问题。制备方法:将MBOEA和660混合加热得改性固化剂,再将改性固化剂加入TDE-85和E-51混合物中共混得环氧树脂液体体系;将环氧树脂液体体系固化即可。环氧树脂液体体系粘度为700～1000mPa·s,适用期8～16h,满足复合材料湿法成型工艺要求;固化后环氧树脂拉伸强度80～100MPa,拉伸模量3.0～3.8GPa,断裂延伸率4.0～7.0%。工艺简单,适于工业化生产。

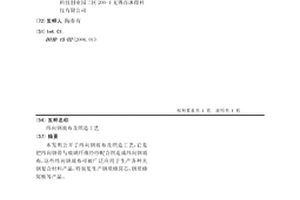

纬向钢玻布及织造工艺 1010

 0

本发明公开了纬向钢玻布及织造工艺,它是把纬向钢带与玻璃纤维经纱配合织造成纬向钢玻布,这些纬向钢玻布可被广泛应用于生产各种夹钢复合材料产品,特别是生产钢质蜂窝芯,钢质蜂窝板等产品。

CeH2.5-NaH-Al复合储氢材料及其制备方法 954

 0

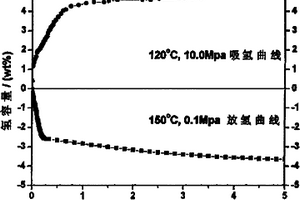

本发明涉及金属Ce氢化物催化NaH和Al复合储氢材料及其制备方法。复合储氢材料由1～4%摩尔粒径小于0.5μm的CeH2.5与48～49.5%摩尔NaH和48～49.5%摩尔Al混合(NaH∶Al=1∶1)经氢化反应和球磨而成。该复合材料在150℃、1大气压下有效放氢容量可达4.3wt%;120℃和10.0MPa吸氢压力下可逆吸氢4.8wt%以上,且具有良好循环稳定性。

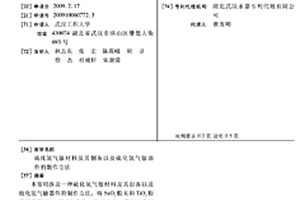

硫化氢气敏材料及其制备以及硫化氢气敏器件的制作方法 671

 0

本发明涉及一种硫化氢气敏材料及其制备以及硫化氢气敏器件的制作方法，将SnO2粉末 和TiO2粉末按摩尔比6-10∶1混合，得到SnO2-TiO2纳米复合材料；添加Pb(NO3)2或AgNO3， 然后进行精细研磨，将硫化氢气敏材料以无水乙醇及聚乙二醇调成糊状，将其均匀涂敷在电 极管表面，经过退火处理，即制得气敏电极管，最后按旁热式结构传统工艺对气敏电极管进 行焊接，电老化，封装，制得硫化氢气敏器件。与现有技术相比本发明的有益效果在于：本 发明硫化氢气敏材料具备纳米材料的量子效应，自催化活性，表面效应等特点，同时作为一 种新颖的气敏材料，对硫化氢气体灵敏度高，分辨率高，选择性能好，响应时间短、工作温 度低。

冷藏集装箱壁板 630

 0

本发明公开了一种冷藏集装箱壁板,包括外壁板、内壁板,内、外壁板之间设置的隔热层,内壁板为由纤维增强复合材料制成的整体结构,其下部厚度大于上部厚度。本发明省去了现有技术内壁板与防护板装配的工序,提高生产效率,节省了成本,强度完全达到冷藏集装箱的要求,在受冲击后不会出现凹坑等变形;此外,内壁板单位面积的重量轻,减轻了箱体自重,增加了载重量。

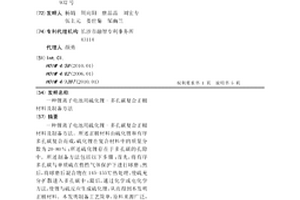

锂离子电池用硫化锂-多孔碳复合正极材料及制备方法 824

 0

一种锂离子电池用硫化锂-多孔碳复合正极材料及制备方法。所述正极材料由硫化锂和有序多孔碳复合而成,硫化锂在复合材料中的质量分数为20-80%;所述硫化锂存在于多孔碳的孔隙中。所述制备方法包括以下步骤:首先,将有序多孔碳与单质硫在惰性气体保护下进行球磨;然后,将球磨后混合物在145-155℃热处理、使硫充分扩散进入多孔碳中;最后,通过化学或电化学方法,使锂与硫反应生成硫化锂,从而得到本发明正极材料。本发明制备工艺简单,原料来源广泛,所制备的正极材料采用在正极中预嵌锂的方式,无需使用金属锂作为负极,可以采用碳负极、硅负极等,提高安全性能和可组装性;导电性好、容量高、循环性能好;应用前景广阔适合工业化生产。

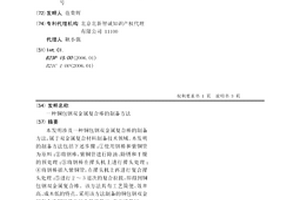

铜包钢双金属复合棒的制备方法 773

 0

本发明涉及一种铜包钢双金属复合棒的制备方法,属于双金属复合材料制备技术领域。本发明的制备方法包括下述步骤:①使用钢棒和紫铜管为原料;②将钢棒、紫铜管进行除油、除锈和干燥的预处理;③将钢棒在撵头机上进行撵头处理;④将钢棒插入紫铜管,在撵头机上再进行复合撵头处理;⑤进行2～3道次的复合拉拔,即得到铜包钢双金属复合棒。该方法具有工艺简便、效率高、成本低的特点。采用该方法制备的铜包钢双金属复合棒铜钢界面结合性能稳定,表面质量好。

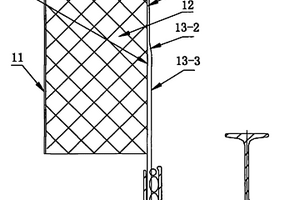

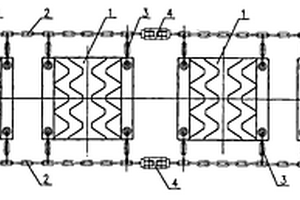

运输车辆组合式防滑防陷装置 799

 0

本发明公开一种运输车辆组合式防滑防陷装置,包括至少四块橡胶复合材料防滑防陷板、至少两条纵向连接钢链和至少八条横向连接钢链组成,所述纵向连接钢链位于防滑防陷板的两侧,所述横向连接钢链的一端与防滑防陷板连接,另一端与纵向连接钢链连接,纵向连接钢链的两个开放端均设置螺杆,位于防滑防陷板同侧的纵向连接钢链两个开放端的螺杆通过连接器连接后形成封闭。本发明防滑防陷双重功能效果好,通用性好,适合不同规格运输车辆在泥泞地、沙地、雪地等松软地面上行驶。同时,本发明具有结构简单,重量轻,安装拆卸和使用方便,耐磨损,寿命长,对轮胎和路面无损伤,有较好的可操作性和实用性等优点。

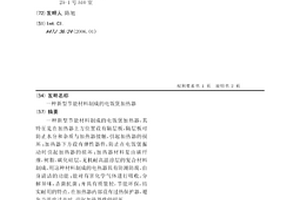

新型节能材料制成的电饭煲加热器 619

 0

一种新型节能材料制成的电饭煲加热器,其特征是在加热器上方位置设有隔层板,隔层板可防止水分和杂质与加热器接触,引起加热器的损坏;加热器下方设有弹性器件,防止在电饭煲振动时引起加热器的损坏;加热器材料是由碳纤维,树脂,碳化硅层,无机耐高温涂层的复合材料制成,用这种材料制成的电热器具有防潮防腐,自身清洁的功能;能对有害化学气体进行吸收,分解异味,杀菌抗菌;并具有质量轻,节能环保,结实耐用的特点。在加热器内部设有过热保护器,避免当温度过高时,引起加热器件的损坏。

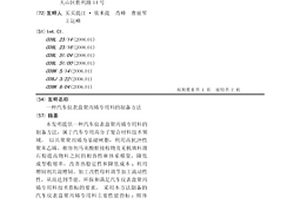

汽车仪表盘聚丙烯专用料的制备方法 966

 0

本发明提供一种汽车仪表盘聚丙烯专用料的制备方法,属于汽车专用高分子复合材料技术领域。以共聚聚丙烯为基础树脂,利用高抗冲性聚苯乙烯、相容剂马来酸酐接枝物及无机填料滑石粉提高物料之间的相容性和体系模量,降低成型收缩率,改善热稳定性和降低成本;利用增韧剂共混增韧、加工改性母料调节加工流动性性,从而达到节能、环保和满足汽车仪表盘聚丙烯专用料技术指标的要求。采用本方法制备的汽车仪表盘聚丙烯专用料主要性能指标:熔体流动速率为6.0g/10min,拉伸强度为23.5Mpa,悬臂梁冲击强度23℃和-20℃时分别为161J/m、63.8J/m,断裂伸长率为172%,成型收缩率为0.82%,热变形温度为114℃。

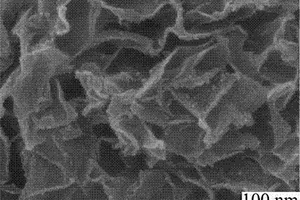

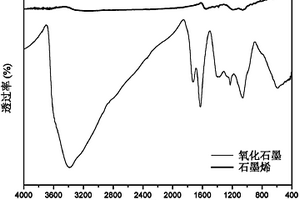

大批量制备石墨烯的方法 721

 0

本发明涉及一种大批量制备石墨烯的方法。该方法包括石墨的氧化，氧化剂与还原剂在氧化石墨片层间的共同插层，特定温度下的剧烈反应引发氧化石墨的同时膨胀与还原三个步骤。本发明具有膨胀温度低、工艺简单、原料成本低廉、产率较高，重现性好等优点，易于实现大批量生产，且可广泛用于高性能复合材料、超级电容器、锂离子电池，燃料电池以及微电子等领域，具有广泛的应用前景。

微纳级表面改性重质碳酸钙的制备方法及其产品 694

 0

本发明涉及一种微纳级表面改性重质碳酸钙及其制备方法，其制备方法为：将初磨至44μm的碳酸钙配制成70%的水悬浮液，加入0.5%~2.5%分散改性多功能助剂，注入SMA-0.75型篮式研磨分散机中，在30℃~80℃下进行研磨分散10~30min，研磨好的浆钙经喷雾干燥机制得微纳级表面改性重质碳酸钙。本发明应用的丙烯酸盐-丙烯酸酯共聚物系列分散改性多功能助剂，将分散与改性相结合，缩减了传统工艺中分散时加入分散剂，浆钙经烘干，再加入改性剂的繁琐工艺，工艺成本较低。其可有效防止碳酸钙的团聚，保持超细粒子的形态，显著改善重质碳酸钙在下游产品中的使用效果。微纳级表面改性重质碳酸钙可以填充化纤、油墨、橡胶、粘合剂等，在保证材料力学强度的基础上，提高复合材料的韧性，降低生产成本，应用前景广阔。

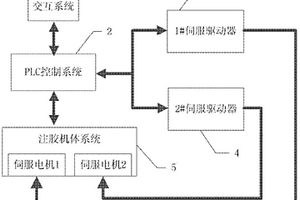

树脂传递模塑成型注胶机控制系统及控制方法 1045

 0

一种树脂传递模塑成型注胶机控制系统及控制方法，包括：控制器、HMI人机交互系统、伺服驱动系统和注胶机体系统，其中，所述控制器根据所述HMI人机交互系统的设定和来自所述注胶机体系统的信号控制所述伺服驱动系统和注胶机体系统，从而将一种或多种原料根据复合材料配方要求注入模具中。采用本发明的树脂模塑装置可方便地调配树脂和添加剂的配比，精确控制注入模具中树脂混合物的流量，实现精确控制树脂混合物的注射量，同时有效地提高了树脂传递模塑工艺效率。

仿东阳木雕的配方及制作方法 806

 0

一种仿东阳木雕的配方及制作方法，本发明是采用新的材料和简单的制作工艺，以模具克隆复制的方法制作各种风格的仿东阳木雕，这种仿东阳木雕在价格上低，产量高，适合各种装修、装饰中的传统中式风格。配方主要采用多种复合材料，用专用的特种模具成型，可以工业化生产。

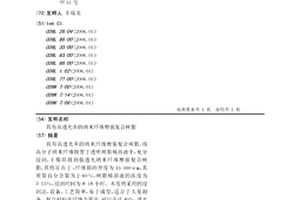

具有高透光率的纳米纤维增强复合树脂 810

 0

具有高透光率的纳米纤维增强复合树脂，将高分子纳米纤维膜置于透明树脂稀溶液中，充分浸润，干燥即得到强透光纳米纤维增强复合树脂，其特征在于：纤维膜的厚度为15-160μm，其质量百分含量为2-60％，树脂稀溶液的浓度为3-15％，浸润时间为8-18小时。本发明采用的浸润法，设备、工艺简单，易于成型，适合于大量制备。复合材料中纤维含量高，可以高达40％，透光率良好且力学性能尤其是拉伸强度、抗张强度、模量优异。

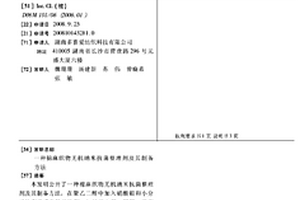

棉麻织物无机纳米抗菌整理剂及其制备方法 828

 0

本发明公开了一种棉麻织物无机纳米抗菌整理剂及其制备方法,在聚乙二醇中加入硝酸银和小分子的有机或无机还原剂,如抗坏血酸、鞣酸,酒石酸等,在5～100℃下进行还原,得到分散性和稳定性好的纳米银;聚乙二醇比重占50-90%,银盐与小分子还原剂的物料比为1∶1-4∶1。将所制备的纳米银分散于水性介质中获得纳米银整理液,纳米银百分比(重量)为0.25%-0.5%,将棉麻织物在整理液中浸轧处理,制备出具有优良抗菌功能的复合材料。该抗菌整理剂制备抗菌的织物具有抗菌快速、高效、广谱、持久的特点。其制备方法和整理工艺简单、成本低、无污染、易产业化。

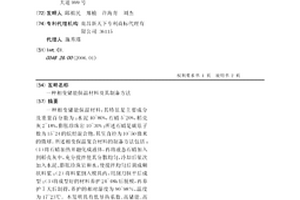

相变储能保温材料及其制备方法 933

 0

一种相变储能保温材料，其特征是主要成分及重量百分数为：水泥40~80%，石蜡5~20%，稻壳灰2~18%，膨胀珍珠岩10~30%；所述石蜡是碳原子数为15~24的烷烃混合物，其呈直径为10~50微米的微球。所述相变保温复合材料的制备方法包括：（1）将石蜡加热并融化成液体，再将液态石蜡加入到稻壳灰中，充分搅拌使其分散均匀，冷却后依次加入水泥、膨胀珍珠岩和水，使搅拌均匀后调成糊状料浆；（2）将料浆倒入模具内，用刮刀抹平后成型；（3）将成型好的材料养护24~48h后脱模，再养护7天后制得，养护的相对湿度为90~98％，温度为17~23℃。本发明具有低导热系数、高储能、高保温性能好、高阻燃性能高的特点，成本较低，节约资源，其导热系数小于0.065W／(m·K)，可维持室内温度为15~30℃。

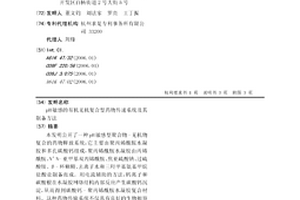

pH敏感的有机无机复合型药物传递系统及其制备方法 938

 0

本发明公开了一种pH敏感型聚合物-无机物复合的药物释放系统，它主要由聚丙烯酰胺水凝胶和多孔碳酸钙组成，聚丙烯酰胺水凝胶由丙烯酰胺、N’N-亚甲基双丙烯酰胺、焦亚硫酸钠、过硫酸铵、β-环糊精、去离子水和三羟甲基氨基甲烷盐酸盐制备而成。用电流辅助的方法，钙离子和碳酸根在水凝胶网络结构内部反应产生碳酸钙沉淀，从而得到碳酸钙-聚丙烯酰胺水凝胶复合材料。这种药物传输系统不仅具有良好的生物相容性，而且可以通过pH响应和水凝胶的溶胀性质进行药物的专向释放，具有潜在的临床应用价值和商业价值。

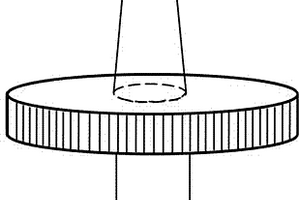

可高效过滤病毒的针头式过滤器及其生产方法 634

 0

本发明涉及一种可高效过滤病毒的针头式过滤器及其生产方法。所述的针头式过滤器，包括过滤膜，其特征在于，所述的过滤膜包括基材和静电喷网膜。其生产方法包括：将聚合物溶解，加入无机盐，得到性质均一的纺丝溶液；将所得的纺丝溶液进行静电喷网，将含有二维网状纤维和一维电纺纤维的静电喷网膜沉积在附着有基材的接收装置上，将所得的复合材料作为过滤膜，制成针头式过滤器。本发明的过滤膜具有更大的比表面积，增加了流速和过滤量，也使得过滤液变得更加容易，且具有较小的孔径、较大的孔隙率，可承受的压力较高。

导电聚合物/石墨烯复合纳米材料的制备方法 867

 0

本发明提供了一种导电聚合物/石墨烯复合纳米材料的制备方法，包括以下步骤：(1)将石墨烯在氧化剂溶液中浸渍后，经离心分离、干燥获得含氧化剂的石墨烯；(2)将含氧化剂的石墨烯与导电聚合物单体分别放置在密闭容器中的不同位置进行反应；(3)反应产物经离心、洗涤、干燥得到导电聚合物/石墨烯复合纳米材料。本发明所述方法不使用溶剂，条件简单，纯度高，不破坏石墨烯的结构；膜厚可控，通过改变单体与石墨烯的比例及聚合时间可控制膜厚；膜的质量好，膜厚均匀；石墨烯与导电聚合物的共轭结构导致二者具有很高的相容性；制备的复合材料电导率高，电化学活性优异，循环稳定性好，可以应用在超级电容器、锂电池等能源领域和传感器等领域。

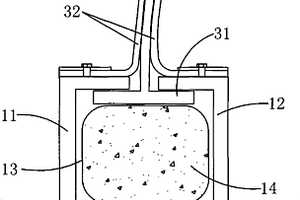

人工岛钢圆筒围堰结构的止水方法 701

 0

一种人工岛钢圆筒围堰结构的止水方法，包括：采用钢圆筒结构的钢管桩和副格弧形钢板组合的方式形成钢圆筒围堰，所述钢管桩外壁与副格弧形钢板间分别设置相互配合的榫槽和筋板；所述筋板位于榫槽内，该榫槽内填充设置模袋，该模袋内填注止水复合材料，所述模袋将筋板挤压在所述榫槽开口内形成止水密封结构。该止水方法采用钢管桩与副格弧形钢板的组合结构，能够形成稳定牢固、止水效果佳的结构，同时具有轻型、高强度和快速施工的优点。该钢圆筒围堰结构具有高密实性和高耐久性，能够有效降低施工难度和劳动量，提高施工效率并降低施工成本。

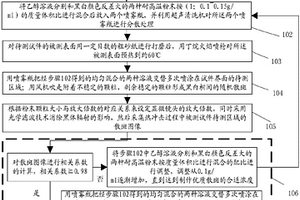

用于界面高温变形测量的微尺度散斑制作方法 842

 0

本发明公开用于界面高温变形测量的微尺度散斑制作方法，选择黑白颜色反差大的两种耐高温粉末；将乙醇溶液分别和两种耐高温粉末按1∶0.1~0.15（g/ml）的质量体积比进行混合后放入两个喷雾瓶，利用超声清洗机对喷雾瓶内溶液进行分散处理；对被测表面用砂纸打磨，用丁烷火焰喷枪预热到约60℃；用喷雾瓶把得到的均匀混合的两种溶液交替多次喷涂在被测表面；用风机吹走其中附着得不稳定的颗粒，形成随机散斑；采用显微镜头并配合能消除黑体辐射影响的光学滤波技术，采集室温下和高温下的散斑图像；对散斑图像进行相关系数的计算当相关系数大于或等于0.98，则完成散斑图像制作。本发明能够在提高精确度同时测量耐高温复合材料在热冲击下界面区域的热变形场。

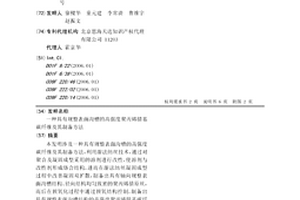

具有规整表面沟槽的高强度聚丙烯腈基碳纤维及其制备方法 966

 0

本发明涉及一种具有规整表面沟槽的高强度碳纤维及其制备方法，利用湿法纺丝技术，通过对聚合及凝固成型采用的溶剂进行改性，使溶剂与改性剂形成络合结构，进而在湿法纺丝凝固成型过程中改善凝固双扩散，制备出具有轴向规整表面沟槽结构、径向结构均匀致密的聚丙烯腈原丝，而后在预氧化过程中通过预氧结构控制，制备出具有规整表面沟槽结构的高强度聚丙烯腈基碳纤维。本发明得到的碳纤维具有高的拉伸强度和较高的模量，更有利于与其他材料复合，提高复合材料的性能。

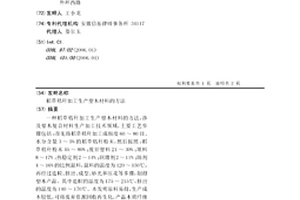

稻草秸秆加工生产塑木材料的方法 782

 0

一种稻草秸秆加工生产塑木材料的方法，涉及塑木复合材料生产加工技术领域，主要工艺步骤包括：首先将稻草秸秆加工成细度60～80目、水分含量3～5%的稻草秸秆粉末，然后按照：稻草秸秆粉末45～80%；废旧塑料21～30%；填料8～17%；热稳定剂2～14%；润滑剂2～11%；助剂4～16%的比例混料，混料的温度为120～150℃，再经过造粒、挤出、成型、砂光和压花等步骤，制得塑木产品。其中造粒的温度为175～215℃，挤出的温度为140～170℃。本发明原料易得，生产成本较低，可将废弃资源回收再生化，产品木质纤维及二氧化硅含量高，抗冲击强度高，能够达到国家标准的1.5倍，使用寿命长。
