电磁高频振动筛网片卷动装置 1098

 0

本实用新型涉及一种选矿工艺中黑色金属的筛分过程设备,特别是电磁高频振动筛网片卷动装置。技术方案是卷片滚筒(6)、输片滚筒(7、8)设置在电磁高频振动筛的机架(13)上,筛网片卷绕在卷片滚筒(6)上,卷片滚筒输出的筛网片设置在电磁高频振动筛的筛网支撑导向轮(14)上,作为电磁高频振动筛的工作区段筛网,该筛网片(15)的终端设置在输片滚筒(7、8)上。当需要更换工作区段筛网时,不用停止电磁高频振动筛的工作,用外力驱动输片滚筒转动,需要更换的筛网片离开工作区段,新的筛网片输送到工作区段,完成更换工作。本实用新型具有结构合理、不停机完成更换筛网片工作、可以连续自动输片。

防堵塞的滚筒筛 922

 0

本申请涉及一种防堵塞的滚筒筛，涉及矿石设备的领域，其包括滚筒筛主体，滚筒筛主体包括支架以及与支架转动连接的筛网筒，筛网筒连接有驱动筛网筒转动的第一驱动组件，筛网筒下部设有储料仓，支架上安装有用于清理筛网筒网孔的清理机构。本申请具有能够使得工作人员能够及时对堵塞的筛网网孔进行疏通，降低网孔堵塞后的筛网筛选效率较低的可能性的效果。

湿式振动筛的布料、制浆给料溜槽 1172

 0

本实用新型提供一种湿式振动筛的布料、制浆给料溜槽，其设有进料口，在进料口下方设有向两侧渐低倾斜相接的布料挡板，布料挡板的下方为制浆槽，制浆槽一侧的低处设有一排进水管，制浆槽的另一侧设有可调节高度的溢流挡板，在溢流挡板相反于所述制浆槽的一侧设有出料口。布料挡板能够使物料被均匀分配到制浆槽中，物料进入制浆槽后，通过具有一定压力的水流实现与水的混合，达到制浆的目的，形成的矿浆从溢流挡板的顶部处流出，从而实现湿式振动筛的均匀、松散给料。

新型叠层复振筛 1109

 0

一种新型叠层复振筛,属筛分设备技术领域,用于提高筛机的筛分效率,其技术方案是:它由机架、多个叠层摆放的筛机单元、收料槽和控制装置组成,其中,筛机单元由筛框、筛网、给料箱、电磁激振器和振动机构组成,所述多个叠层摆放的筛机单元筛框之间通过连接梁刚性连接成为筛机单元组合,所述筛机单元组合通过多个弹性支撑单元与机架弹性连接,且筛机单元组合上设置有振动电机组。本实用新型结构合理,不仅筛分效率高,而且性能稳定,故障率低,特别适用于矿山细粒物料的筛分、分级作业。

履带移动式水平筛分站 835

 0

本发明涉及一种矿山设备领域用筛分系统，特别是一种履带移动式水平筛分站。它包括主机架，发电机组，主机架置于履带行走机构上，装在主机架上的三轴椭圆振动筛，三轴椭圆振动筛与电机连接，发电机组为油电两用型；三轴椭圆振动筛入料端设置有入料皮带输送机，入料皮带输送机与主机架上的第一竖向支杆连接，三轴椭圆振动筛的每层出料端分别安装有所在层的出料皮带输送机。与现有技术相比，能够实现油电两驱动，能够自行走移动，三轴椭圆振动筛分机与每层出料端的出料皮带输送机相配合，达到高效移动式筛分作业的效果。

润磨机磨损钢球自动筛选装置 1172

 0

一种润磨机磨损钢球自动筛选装置,属于钢铁行业生产球团矿所用润磨机技术领域。包括润磨机出料口篦板、物料第一输送带、物料第二输送带、动力摩擦辊、主动皮带轮、被动皮带轮、传动带、滚筛、滚筛中心轴、支架、支撑拖轮、支撑滚圈和回收斗；物料第一输送带位于润磨机出料口篦板下端，物料第二输送带与物料第一输送带成90°衔接，动力摩擦辊位于物料第二输送带下方与传动带最底部相接触，主动皮带轮与动力摩擦辊为一体，被动皮带轮与滚筛中心轴为一体，主动皮带轮通过传动带将动力传送至被动皮带轮，带动滚筛转动。优点在于：提高生产作业率；减少作业人员，降低劳动强度，降低工序成本；消除安全隐患。

土壤修复用筛分装置 931

 0

本实用新型提供了一种土壤修复用筛分装置，涉及土壤修复领域，包括机架、筛筒机构以及破碎机构，其中筛筒机构包括第一电机、柱形转筒以及套设在柱形转筒外侧的筛网，第一电机驱动柱形转筒转动，同时第二电机驱动搅拌轴转动，而搅拌轴与柱形转筒相对转动，进而使得从进料口滑入筛网内的待筛分土壤持续转动，颗粒直径小于筛网孔径的土壤掉落出筛网，而大直径的石块将持续向右侧滑动，直至从柱形转筒滑出筛分装置，进而实现高效筛除矿山区域土壤的石块，实现土壤修复。

叠层高频细筛 1199

 0

一种叠层高频细筛，属于选矿筛分设备技术领域，用于减少占地面积，提高筛分效率。其技术方案是：筛箱机架为长方体钢制框架，筛箱机架倾斜放置，组合筛箱位于筛箱机架内，组合筛箱通过剪切弹簧与筛箱机架相连接，给料箱位于筛箱机架的向上倾斜的一侧，给料箱与筛箱机架相连接，振动电机安装在组合筛箱的上端，物料收集管位于筛箱机架的向下倾斜端一侧，物料收集管与筛箱机架相连接，支撑架位于筛箱机架的向下倾斜方向的一侧，支撑架的上端与筛箱机架上端相连接。本发明结构合理、使用方便，与传统的叠层筛相比，提高了空间利用率，减少了电机的使用数量，大大降低了空间成本和能源消耗。

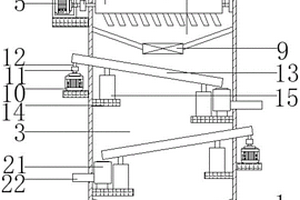

铁精粉的多层杂质振动筛装置 847

 0

本实用新型涉及矿石筛选技术领域，且公开了一种铁精粉的多层杂质振动筛装置，包括筛选箱，电机右侧固定连接有转动杆，转安装箱内部活动连接有曲杆，传动带套设于被动轮的外侧，连接杆底端活动连接有活动杆，活动杆相互靠近的一端固定连接有第一筛选板，转动杆外侧固定连接有主动锥齿轮，转动盘底部固定连接有传动杆，传动杆外侧固定连接有传动柱，第二筛选板左右两侧固定连接有滑动杆，该铁精粉的多层杂质振动筛装置，第一电机带动转动杆的转动，被曲杆带动活动杆移动，转动盘带动传动杆转动，传动柱带动滑动杆移动，滑动杆带动第二筛选板晃动，在从而达到了对铁精粉的两次精细筛选，铁精粉中的杂质可以得到快速的筛选。

高炉槽下筛板清理装置 750

 0

本实用新型公开了一种高炉槽下筛板清理装置，包括给料斗、矿仓、密封管和干燥组件；所述料斗的下部或底部通过斜置的密封管与矿仓的中上部连通；所述密封管内有筛板，所述筛板一端位于密封管的入料口，另一端位于密封管的出料口，且将密封管分隔为上、下两部分；所述干燥组件包括高压风支管和半净化煤气支管；所述高压风支管一端经高压风控制阀与高压风管道连通，另一端穿过密封管的入料端管壁伸入密封管内；所述密封管内的高压风支管的出口朝向筛板的下板面设置；所述半净化煤气支管一端经煤气控制阀与半净化煤气管道连通，另一端穿过密封管的入料端管壁伸入密封管内；本实用新型安全高效便捷，清理效果好，筛板的使用寿命长。

水洗式圆筒细筛 855

 0

本实用新型涉及一种矿浆分选设备,尤其是一种水洗式圆筒细筛。包括:水箱、旋转筛,该水箱顶部装有旋转筛,所述水箱内分为循环清洗区和沉淀收集区,该循环清洗区的水箱主体为方型筒式结构,其内部装有夹角隔板,其侧壁上设置有溢流口,该沉淀收集区的水箱主体呈锥形漏斗结构,其下端连接有出料管,该出料管设置有精料阀门;所述旋转筛主体呈圆筒状,其两端分别设置有进料口和出料口,其筛网壁内部间隔设置有推水叶片和排料板,与现有技术相比,本实用新型的有益效果是:该水洗式圆筒细筛采用了水洗和筛选相结合的形式,不但可以通过调节筛网孔来分级分选,而且可以通过调整溢流孔高度控制分选效率。

筛分破碎铲斗 996

 0

本实用新型涉及一种安装于液压挖掘机和轮式装载机上具有多种功能的铲斗。其侧部的密封盒与斗体焊接在一起，密封盒里容纳有密封的链条和链轮；所述的链轮为安装在上部的一个双排链轮和安装在下部的三个单排链轮，所述的链条为绕在双排链轮和最上边的单排链轮之间的双链条，及绕在三个单排链轮上的单链条。在斗体内通过轴承座装有三根分别与三个单排链轮相连的筛分主轴，筛分主轴上装有可拆卸的破碎击打头。本实用新型可以广泛应用在矿山、煤炭、建材等很多领域。采用本筛分破碎铲斗进行筛分工作的优点是，不占用场地，无需配电设备。能够在露天野外或者恶劣的环境下作业。本实用新型结构简单，极大地延长了机械使用寿命。操作方便，维修方便。

耐磨组装式高频电磁筛 1177

 0

一种耐磨组装式高频电磁筛,其主机筛箱为组装式筛箱,两张侧板及中板均通过连接件用高强度紧固螺栓与底板分别紧固连接。筛网下面的振动轴的轴头和轴体为分体组装结构,还设有调整角度用的自动液压升降装置,金属和非金属件均由耐磨材料制成。本实用新型可使板材的组装和拆卸方便,便于运输和更换易损件,并且可以提高整机刚度和使用寿命,实现筛箱自动升降,使角度调节方便,省时省力。适用于金属选矿行业中对中、细颗粒物料进行筛分。

可以调节喷水角度的筛面喷水装置 1030

 0

一种可以调节喷水角度的筛面喷水装置，属于选矿湿法筛分设备技术领域，用于对喷水装置的喷水角度进行调节。其技术方案是：进水管的进水端与输水管路相连接，进水管的出水端通过旋转接头与主管的进水端相连接，多个支管顺序垂直连接在主管的管体上，喷嘴连接在支管的前端，喷嘴与筛面相对。本发明的喷水主管与进水管之间采用旋转接头连接，主管可以环绕主管轴线进行旋转，从而带动支管和喷嘴转动，使得喷嘴可以根据筛面角度任意调节角度，保持与筛面一定的高度及合理的喷洒距离。本发明结构简单、使用方便，进水口方向可调，出水口与筛分设备的筛面角度可调，喷水嘴的喷水幅面宽广且节水，可以达到更充分稀释物料的效果。

高频电磁筛的振动器箱体 859

 0

一种高频电磁筛的振动器箱体,该高频电磁筛主要包括主机筛箱以及与主机筛箱两侧的侧板相连接的若干电磁振动器。电磁振动器的箱体均与相应的侧板为一体成型结构的整体铸造件,若干个电磁振动器通过铸造连接成一体。主机筛箱及电磁振动器的箱体均由耐磨合金制成。本实用新型可以提高振动器箱体与侧板的刚度,使振动力提高,并且可提高设备的耐磨性和使用寿命。适用于金属选矿行业中对中、细颗粒物料进行筛分。

大型椭圆双层振动筛 877

 0

本实用新型公开了一种大型椭圆双层振动筛,特别适用于适用于冶金、煤炭、矿山等行业筛分物料用,它包括有一个单层大型椭圆振动筛,在单层大型椭圆振动筛的筛箱内三轴椭圆振动器的上方安装有一个筛孔比所需标准筛孔大的上层筛板。本实用新型在没有改变筛板面积和没有增加传动动力的情况下,只在筛箱内振动器上部增设了一层筛板,即可提高物料处理量和筛分效率,降低综合生产成本。

高频振动叠层筛快速装卡密封装置 1022

 0

本实用新型涉及一种高频振动叠层筛快速装卡密封装置，属于金属非金属选矿生产设备技术领域。技术方案是：连接梁（13）连接多层筛箱，筛箱内设有筛网，筛网下端和入料端收料板上设有密封装置，所述入料端收料板上的密封装置包含卡勾A（1）、紧固销钉A（2）和密封垫A（3），密封垫A（3）上设有紧固销钉A（2），一端呈倒V形，端部设有卡勾A（1），所述筛网下端密封装置包含卡勾B（4）、紧固销钉B（5）和密封垫B（6），密封垫B（6）上设有紧固销钉B（5），端部设有卡勾B（4）且固定在托网钢板（7）上，托网钢板（7）固定在筛箱内侧。本实用新型的有益效果是：密封效果好，安装使用方便。

金属网变频振动筛 1162

 0

一种金属网变频振动筛，包括机架、入料箱、振动筛筛框和振动电机，筛框上安装有筛网，筛框两侧分别设置有一筛网盒，筛网盒内装有网轴，筛网成卷套装在网轴上；两筛网盒内的筛网为一体结构，筛网呈单层横拉铺设在筛框之间，其两侧通过固定板插装固定在筛框上。本实用新型透筛率高，严格控制筛下物料粒度，保证矿物品位；筛网破损后，只需转动网轴，将破损部分筛网卷入筛网盒，同时将新筛网铺设在筛框上，在用固定板插装固定即可，省事省力，无需停机整修，不影响生产，提高工作效率。

高频电磁振动筛的振动装置 1185

 0

本实用新型涉及一种选矿工艺中黑色金属筛分过程设备的振动装置,特别是高频电磁振动筛的振动装置。技术方案是:组成包括筛箱(1)、电磁激振机构、振动臂(6、10)、橡胶帽(7、9)、筛网(8),筛网设置在筛箱内,电磁激振机构设置在筛箱上,电磁激振机构的一个振动杆(5)连接两组以上振动臂(6、10),每组振动臂分别连接橡胶帽(7、9),橡胶帽设置在筛网下,本实用新型具有结构合理、降低成本、提高工作效率等特点,适用于各种高频电磁振动筛,包括普通筛机、回转筛机等。由于每套电磁激振系统可以带动多条橡胶帽振动,激振筛网,使得企业的材料成本、加工成本大幅减少。同时由于一个振动杆上的两组以上振动臂的位置存在相位差,带动的橡胶帽不在同一瞬间激振筛网,使筛网的使用寿命延长。

全自动喷水振动细筛 828

 0

本发明涉及一种全自动喷水振动细筛，筛体由左端板、右端板和中板组成，筛体通过支座、拉臂固定在支架上，上料斗固定在筛体上，筛网固定在激振系统上，激振系统装在筛体的两侧，传动装置固定在筛体中间位置的中板上，传动装置由摆线针轮减速机、滑板、丝杠、丝母、滑条、轴承座、联轴器组成,摆线针轮减速机通过联轴器带动丝杠旋转，丝杠两端被轴承座固定，带动丝母左右移动，丝杠下端装有滑板，轴承座固定在滑板上，滑条装在丝母底部，喷水管与丝母相连，护罩装在喷水管底部到丝母上部位置。本发明采用激振系统促使筛振动，传动装置促使喷水管做循环往复或间断的直线喷水运动,操作方便，成本低，节水，物料不堵孔，适用于矿山物料细筛行业需要。

无筛板跳汰机 1129

 0

本实用新型公开了一种能够分选矿物的无筛板跳汰机,它包括:分选机体、入料体、调节器和控制板,另外它还有配套的脉动器。分选机体为倾斜放置,入料体安装在分选机体的中部,控制板位于分选机体内部,并与调节器相连,使控制板可上下移动,调节器在分选机体的外部,配套的脉动器安装在分选机体的尾部,脉动器采用机械或电控装置,调节器采用手动或电动。本实用新型在保证现有分选机较好的机械及工艺性能的基础上,具有体积小,重量轻,高效价廉、处理量大、结构简单、易管理、矿物加工费低和使用范围广等特点,特别适用于矿物分选及老选矿厂的改造。

变频振动筛控制器 1100

 0

本实用新型涉及选矿设备电器控制装置,特别是一种变频振动筛控制器。它包括按预先编制好的控制系统应用软件来完成输入、处理、控制输出的由输入电路、CPU电路、触发电路组成的单片机控制板,该单片机控制板其输入端包括:用于振幅、峰振间隔和时间输入的旋钮信号输入接口,用于频率设定的开关信号输入接口;其输出端包括晶闸管整流电路输出接口,该晶闸管整流电路输出部分还设置有电流指示和断流指示灯指示。本控制器解决了过去传统控制器单一频率、筛分效率不易控制、筛片使用寿命短的诸多问题,并且本控制器不仅功能强大,而且工作稳定,易于计算机通讯,实现网络监控,具有广阔的市场前景。

烧结机热筛激振器冷却装置 1151

 0

本实用新型公开了一种烧结机热筛激振器冷却装置，涉及烧结机附属装置技术领域，包括冷却水总管、设在筛体敞口处的板式冷却器及设在激振器轴承座上方的第二支管，板式冷却器侧面设有进水口和出水口，冷却水总管通过第一支管与板式冷却器的进水口连通，板式冷却器内设冷却水盘管，第二支管与冷却水总管相连且末端设有喷嘴。利用安装在筛体敞口处的板式冷却器来吸收烧结矿的辐射热量，同时对激振器轴承座外表面直接喷冷却水降温，避免了激振器抱轴事故。本实用新型具有结构简单、冷却效果好的优点，制作成本低廉、操作方便，可保证设备正常运行，大大降低了维修工的劳动强度。

强振旋转弧形筛 1169

 0

一种强振旋转弧形筛，包括：带升降板的底座、减振板胶簧、带旋转轴的筛框，弧形筛板设置于筛框的下部，筛框下方设置有筛下物溜槽，振动电机设置在筛框的上部、给料箱设置在筛框的上方，所述底座设置有液压总成和支腿，所述弧形筛板至少由两个弧面构成。本实用新型强振旋转弧形筛，弧形筛面设计成至少两个弧面，降低了弧面曲率半径；使得沿弧面运动的矿浆流产生的离心力增加；筛框侧面由四组板式胶簧支撑减震；实现筛下物料以及溜槽不参加振动；高频率和较大振幅实现强振动，因此提高了脱水分级效率和生产能力。

复合式振动筛 851

 0

本实用新型涉及物料筛分设备技术领域，具体地是一种复合式振动筛。包括筛网托架、弹簧体、筛体固定支架、筛体底座、返粉漏斗和棒条筛网，所述筛体底座的上面呈长方形，筛体底座固定于地面，垂直于筛体底座的上面固定有多个成对的筛体固定支架，所述筛网固定支架上分别设置有弹簧体，所述弹簧体上缘分别与筛网托架1相连接，棒条筛网固定于筛网托架上，筛体托架下部连接有返粉漏斗，还包括一层聚氨酯筛板，所述聚氨酯筛板固定在筛网托架上，并且设置于棒条筛网的下方；聚氨酯筛板上所设置的筛孔小于棒条筛网的筛孔。在棒条筛网下设置聚氨酯筛板，使得振动筛对烧结物矿料的筛分效率提高到98%；使得筛上品和筛下品均满足粒度要求。

双段驱动复合振动高频筛 983

 0

一种双段驱动复合高频振动筛，属于高频振动筛设备技术领域，用于煤泥、尾矿、砂石等细粒物料的脱水作业。其技术方案是：它采用高频筛上段、高频筛下段两体结构，高频筛上段采用进料端高于出料端的大正角度安装，高频筛下段采用进料端与出料端近乎平行或进料端低于出料端的小正角度或负角度安装，高频筛下段通过弹性装置连接在高频筛上段的出料端后部，高频筛上段和高频筛下段分别安装有独立的振动装置，高频筛上段和高频筛下段的筛面宽度可达4500mm，筛面总长度可达6000mm。本发明具有运行可靠、可以实现大型化、脱水效果好、能耗低等优点，解决了高频振动筛长期没有解决的技术难题，促进了高频振动筛的发展，也具有显著的经济效益。

箅条筛 951

 0

一种将固体从固体中分离的箅条筛，特别适用于 焦炭、矿石的筛分。组成中包括筛框侧板、筛框底梁、 铸石箅条和箅条底槽。铸石箅条的横断面为形， 箅条底槽横断面为“凹”形，铸石箅条与箅条底槽相吻 合，箅条底槽由筛框底梁横托并支承。在所筛物料的 流向上设有逐渐扩张且有锥度的筛缝。 本实用新型结构简单，易于加工及安装，筛分效 率高，运行周期长，可减少所筛分物料的破损。

多通道叠层式滚筒筛分设备 1105

 0

本发明公开了一种多通道叠层式滚筒筛分设备，包括筛筒、轴承座组件、入料管、筛上排料口、外罩、筛下接料口、筛上出料口和从动齿轮，筛筒设置于外罩上表面的下方，筛筒的两端均通过轴承座组件安装在外罩上。通过筛筒的一端设置出料口，筛筒的另一端的上方设置有筛上排料口且下方设置有上出下进管，筛筒远离出料口的一端下方连接上出下进管的一端，上出下进管的另一端连接位于下方的安装于外罩内筛筒入料管，位于上出下进管下方的筛筒的下方设置筛下接料口和筛上出料口；可根据工况和工艺要求不同选用不同类型的筛网，利用螺旋推进原理实现矿物物料在设计的较长时间内处于筛分状态或多通道并联实现同时筛分，以实现高效率进行物料的分选、分级。

人字形高频振动筛 812

 0

本实用新型涉及一种人字形高频振动筛,属于选矿用筛分机械。它包括机架、筛架、给料箱、振动筛,机架上方固定有筛架,筛架上方为给料箱,振动筛的两筛面呈人字型对称设置,下面通过弹簧悬挂在与之平行的筛架上;筛面分别通过振动筛上方的电磁震动器控制,给料箱上的两排给料阀分别控制两筛面给料。该筛可连续工作,效率高,一个筛面出现问题,另一个筛面仍可继续工作。

便于清理的除杂筛 1033

 0

本实用新型涉及一种便于清理的除杂筛，属于矿浆分选领域，其包括筛筒，筛筒上开设有若干列通孔，筛筒下方固定连接有机架，筛筒与机架之间固设有驱动装置，驱动装置驱动筛筒绕自身轴线转动，机架上固设有机壳，机壳一侧固定连接有与机壳相通的进料管，机壳的底端固定连接有与机壳相通的出料管，机壳与进料管相对的侧面固设有倾斜设置的卸料板，卸料板下方设置有与机架固定的收集斗，所述筛筒外壁开设有若干刮槽，刮槽位于相邻的两列通孔之间，刮槽为圆环状，刮槽的轴线与筛筒的轴线共线，刮槽与卸料板之间设置有刮板，刮板底端与卸料板铰接，刮板顶端与刮槽内壁抵接，本实用新型具有筛筒清理效果更好的效果。
