河北承德有色金属火法冶金技术理论与应用

环保烧结砖及其制备方法 691

 0

本发明提供了一种环保烧结砖及其制备方法。其中制成该环保烧结砖的原料以100重量％为基准包括：20‑43wt％的矿尾砂、5‑11wt％的建筑垃圾、28‑55wt％的页岩、以及15‑30wt％的炉渣和/或煤矸石。本发明所提供的环保烧结砖及其制备方法通过将矿尾砂、建筑垃圾、页岩、以及燃料残渣按特定比例混合作为原料制备环保烧结砖，不但能够提高环保烧结砖的强度，降低原料成本，还能够消化工业固体废弃物，减少环境污染。

快速修补提钒转炉炉衬的方法 617

 0

本发明公开了一种快速修补提钒转炉炉衬的方法，其方法步骤为：（1）根据炉衬的修补部位确定补炉砖的用量，然后将补炉砖破碎成小砖块；（2）提钒转炉出半钢后倒出钢渣，然后将小砖块平铺到炉衬的修补部位；（3）在修补部位加入钢渣，调整提钒转炉角度使钢渣覆盖修补部位的小砖块；（4）保持提钒转炉静止，利用钢渣的高温烧结小砖块，直至翻腾状态相对静止，即可完成炉衬的修补工作。本方法使用炼钢转炉终渣（钢渣）以及破碎后的炉衬砖修补提钒转炉，修补用时约30min，可使炉衬增长400～500mm；改善了现有补炉方法的不足，缩短了修补用时间，提高了炉衬增长；并且提高补炉了效果，减轻了劳动强度，降低了补炉成本。

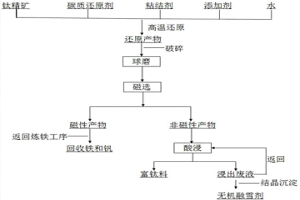

综合性利用钛精矿的方法 977

 0

本发明涉及一种综合性利用钛精矿的方法，所述方法为：将钛精矿与还原剂混合后置于还原炉中，升温进行还原反应，反应结束后将还原产物水淬冷却，得到混合物料；将混合物料破碎、研磨、磁选后得到磁性产物和非磁性产物；对所得非磁性产物进行酸浸，得到的富钛料和浸出液，所得富钛料用于沸腾氯化法制备TiCl₄；将得到的磁性产物用作含钒铁水提钒的冷却剂。本发明利用高温还原钛精矿、水淬冷却、磁选以及酸浸的方式实现了对钛精矿的综合性利用，制得的富钛料品质高，TiO₂品位达80％以上，且工艺设备简单易操作，全流程无“三废”物质排放，清洁环保，具有良好的经济效益和应用前景。

制备高纯多钒酸铵的方法 938

 0

本发明涉及一种制备高纯多钒酸铵的方法，所述方法为：向含钒溶液中加入硫酸亚铁，搅拌进行反应；反应完成后加入硅沉淀剂，搅拌反应后固液分离；然后利用氨基磷酸树脂对固液分离得到的溶液进行一次吸附；一次吸附完成后，利用亚胺二乙酸鳌合树脂对溶液进行二次吸附；向二次吸附后的溶液中加入硫酸铵进行沉钒，固液分离后得到多钒酸铵产品。本发明通过对工艺的改进以及对药剂的控制，除去了含钒溶液中的铬、铁、镁、铝、硅等杂质元素，制备得到了纯度＞99.9％的多钒酸铵产品；所得高纯多钒酸铵产品可用于制备其他高纯钒产品，应用至冶金、航空航天、化学、电池、颜料、玻璃、光学、医药等众多领域，具有良好的应用前景。

高纯粉状氧化钒的制备方法 999

 0

本发明涉及一种高纯粉状氧化钒的制备方法，属于钒化工冶金技术领域。技术方案是：以钒液为原料，向钒液中加入吸附剂，酸碱调节剂以及除杂剂，混合搅拌后，过滤，得到净化钒液；向所述净化钒液补充NH4+，调节净化钒液中NH4+浓度，冷却结晶，过滤得到偏钒酸铵；所述偏钒酸铵经过300-650℃加热分解脱氨后得到的粉状氧化钒，所得高纯粉状氧化钒适合用于生产钒电解液。本发明采用源头控制浸出液杂质含量的工艺，简化了后续除杂工艺步骤，降低了药剂消耗，生产成本低，过程清洁，有利于工业生产。

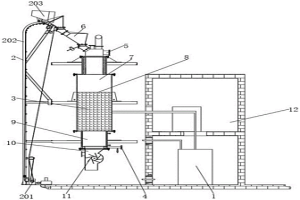

可实现零碳排放的还原铁粉清洁生产方法与装置 780

 0

本发明公开了一种可实现零碳排放的还原铁粉清洁生产方法与装置，所述感应竖炉内部开设有石墨炉体加热还原段，且石墨炉体加热还原段上方设置有炉体预热段，所述炉体预热段上方连接有储球料斗，且储球料斗侧面设置有上料机构。该可实现零碳排放的还原铁粉清洁生产方法与装置，采用电气化操控，更易实现全系统的自动化与智能化；中频电热氢冶金竖炉，采用感应电流加热模式，经竖炉中频电源形成交变磁场，在石墨炉衬及与炉料混配的石墨块中产生感应电流，形成电阻热，可对炉内整个反应区料柱及氢气由内到外均匀、快速加热配合感应电流在炉内形成的尖端放电效应，可使反应区内的炉料高效还原，可显著提升本装置的生产作业效率。

铬渣资源化清洁利用的方法 969

 0

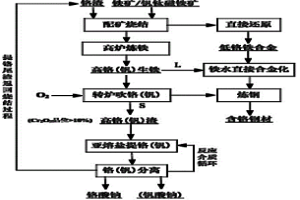

本发明公开了一种铬渣资源化清洁利用的方法，该方法采用下述工艺步骤：将铬渣用于炼铁配矿烧结过程，制作成铬渣烧结矿，然后用于高炉炼铁流程，冶炼含铬钒铁水；含铬钒铁水经过提钒转炉吹氧，得到高铬钒渣，再经过亚熔盐法氧化分解，得到钒酸钠、铬酸钠产品。本发明采用生产过程协同资源化利用的方法，通过铬盐行业与钢铁冶金流程的协同联合，利用钢铁冶金流程大规模消纳铬渣，实现了铬元素在钢铁冶金流程的资源化清洁利用，Fe元素全流程收率高于90%，Cr元素全流程收率高于60%。

高强抗震钢筋的合金化方法 777

 0

本发明涉及冶金技术领域，具体公开一种高强抗震钢筋的合金化方法，包括以下步骤：将电弧炉熔炼或转炉冶炼所得钢水出钢至钢包中，当出钢至总出钢量的1/4时开始向钢水中加入含铬钒钛铁块、脱氧剂、硅锰合金和增碳剂，同时在钢包底部吹入氩气直至出钢结束后继续吹氩搅拌3min‑5min，出钢结束得合金化钢液；上述所有物料在出钢至总出钢量的3/4之前全部加完。采用本发明提供的合金化方法，可提高钢产量3.5％‑6.0％，钢水中C增量为0.14％‑0.20％，V的收得率为96％‑98％，Ti的收得率为50％‑55％，Mn的收得率为95％‑98％，且简化了微合金化工艺，有利于缩短冶炼周期。

铝钒锡铬中间合金及其制备方法 619

 0

本发明提供了一种铝钒锡铬中间合金及其制备方法，涉及金属材料技术领域。本发明提供了一种铝钒锡铬中间合金，以质量分数计，包括以下组分：V61.0～65.0％，Sn10.0～14.0％，Cr10.0～14.0％，Fe≤0.15％，Si≤0.15％，C≤0.06％，O≤0.08％，N≤0.08％以及余量的Al。本发明通过元素成分和含量的控制，使铝钒锡铬中间合金中杂质含量低，且成分均匀、偏析小，在熔炼钛合金时，有助于钛合金成分均匀化，防止成分偏析、夹杂冶金缺陷。

铝钼铬锆硅中间合金及其制备方法 1028

 0

本发明提供了一种铝钼铬锆硅中间合金及其制备方法，涉及金属材料技术领域。本发明提供的铝钼铬锆硅中间合金，按质量含量计，包括23.0～27.0％的钼，23.0～27.0％的铬，6.0～10.0％的锆、0.5～1.5％的硅和余量的铝。本发明通过成分和含量的控制，使铝钼铬锆硅中间合金成分均匀，偏析小，在熔炼钛合金时，有助于钛合金成分均匀化，能有效防止钛合金成分偏析等冶金缺陷。本发明提供了所述铝钼铬锆硅中间合金的制备方法，本发明提供的制备方法能够提高铝钼铬锆硅中间合金成分的均匀稳定性，并降低杂质含量，能更好的满足钛合金生产要求。

冷却窑内球料筛分装置 1013

 0

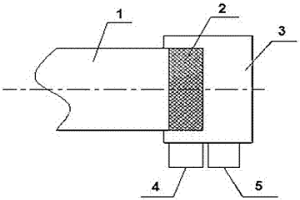

本实用新型涉及一种冷却窑内球料筛分装置，属于冶金行业五氧化二钒生产设备技术领域。技术方案是：包含冷却窑筒体（1）、筛网（2）、防护罩（3）、熟料出口（4）、球料出口（5）和闸板（6），冷却窑筒体（1）设有进料端和出料端，冷却窑筒体（1）的出料端设有筛网（2）和防护罩（3），筛网（2）的下方按照物料的运送方向依次设有熟料出口（4）和球料出口（5），所述球料出口（5）上设有闸板（6）。焙烧后的熟料经冷却窑冷却后到达出料端，经过筛网筛分，熟料由熟料出口排出，筛分出的球料通过球料出口排除。本实用新型的有益效果是：既能满足熟料与球料的分离，又能避免单独安装滚筒筛分机。减少设备空间占用，节约成本。

提高钒渣五氧化二钒含量的方法 713

 0

本发明涉及一种提高钒渣五氧化二钒含量的方法, 属于含钒铁水冶金技术领域。技术方案是：铁水采用转炉供氧提钒，提钒后将半钢倒出，钒渣留在提钒转炉中继续吹氧氧化，通过控制吹氧量和枪位，使钒渣中V2O3转化生成V2O5。该方案充分利用钒渣的余热进行氧化，改变了原化工工序将钒渣冷却到室温后再经破碎、磁选铁后进入回转窑氧化培烧的工艺，替代了原钒化工流程中的钒渣焙烧工序，大幅度降低能耗，提高钒产品生产效率。

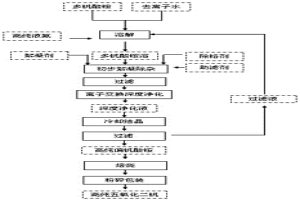

离子交换法制备高纯度钒氧化物的方法 904

 0

本发明涉及一种离子交换法制备高纯度钒氧化物的方法，属于湿法冶金领域，具体包括如下步骤：将离子交换剂活化后装入离子交换柱，串联组成离子交换系统；用多钒酸铵为起始原料，调整溶液pH值至7-8，得到多钒酸铵溶液，加入复合絮凝除杂剂，过滤得到初步净化液，过离子交换系统，得到深度净化液；向深度净化液通入高纯氨气，调节溶液至pH=9-10，冷却结晶至溶液钒元素浓度低于2g/L，过滤，得到高纯偏钒酸铵晶体，焙烧，得到高纯五氧化二钒。该方法生产的五氧化二钒产品纯度≥99.9%，适用于工业规模生产，解决了国内对高纯五氧化二钒产品的需求量与实际生产能力严重不匹配的现状，同时，过滤液能得到有效地循环利用，符合绿色环保要求。

含钒铁精矿球团提钒方法 950

 0

本发明为含钒铁精矿球团提钒方法,属于冶金化工技术领域。该方法是在含钒铁精矿粉中加入适量的钠盐造球、焙烧成钠化球团。钠化球团经过水浸处理使其中的可溶性钒酸钠溶解在水中。获得的钒酸钠溶液浓缩合格后加入硫酸混合、搅拌,使五氧化二钒沉淀出来,经过压滤、烘干制成粉状或者溶化浇铸成片状五氧化二钒成品。提钒后的球团仍然作为炼铁原料。该方法与先冶炼含钒生铁再吹炼成钒渣,从钒渣中提钒的工艺相比流程短、钒的综合合格率高。

高钛球团矿的生产方法 712

 0

本发明公开了一种高钛球团矿的生产方法，具体步骤如下：将二氧化钛含量为8‑12％的含钛混合物料配入膨润土做为混料，用混合机将混料混匀后经皮带运输到造球仓内的造球盘内，在圆盘造球机上加入上述混料及水份造球，得到生球，对所述生球经过筛分、干燥、预热、焙烧、冷却过程后，得到高效护炉钛球团。本发明生产的高效护炉钛球团的全铁含量为50‑56％、二氧化钛含量为8‑12％且强度大于2000N/P，具有品位高、冶金性能好，品种多、含钛可变化等优点，既可以起到高效护炉作用，又避免了冷固球团杂质高、块矿生料入炉对高炉稳定生产及指标的影响，同时也避免将含钛物料加入烧结矿中影响烧对矿的生产产量指标。

50钒硅铁及其制备方法 943

 0

本发明涉及冶金技术领域，提供了一种50钒硅铁及其制备方法。本发明提供的50钒硅铁是由Si、Fe和V组成的合金，是一种创新产品，可作为钢铁冶金的增强合金添加剂，也可以作为生产高氮钒铁的原料。本发明采用钒渣和75硅铁为原料，通过还原熔炼得到钒硅铁水，并通过对熔渣贫化处理和还原处理使熔渣中的V2O5得到充分利用，最终实现采用钒渣直接制备50钒硅铁。本发明提供的制备方法步骤简单，容易操作，成本低，不产生废液废气。采用本发明的方法利用钒渣制备50钒硅铁，能够简化流程，降低生产成本，解决废水废气处理的问题，提高经济和社会效益。

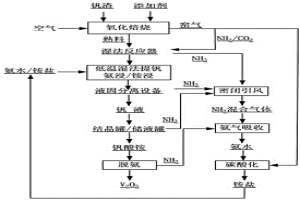

回收湿法提钒工艺中氨气的方法 631

 0

本发明公开了一种回收湿法提钒工艺中氨气的方法，该方法采用下述工艺步骤：（1）钒渣焙烧熟料低温浸出提钒，湿法反应器中由进气口通入NH3；（2）提钒浸出液出口处设备采用引风处理；（3）引风吸收的NH3经过吸氨塔吸氨介质吸收，得到氨水；（4）所述氨水与CO2在碳化塔内反应，生成铵盐。本发明采用回收湿法提钒中氨气的方法，降低了浸出工序中氨气的溢出和铵盐的分解，提高了浸出剂的利用效率；对于溢出和分解的NH3进行水吸收，并与钒渣焙烧过程产生的窑气进行碳酸化反应，生成了相应的铵盐，实现了浸出介质的闭路循环；同时该方法可以改善湿法提钒工艺的操作环境，降低钒化工冶金工业CO2的排放。

含钒铁水提取五氧化二钒同步脱磷的方法 627

 0

本发明涉及一种含钒铁水提取五氧化二钒同步脱磷的方法，特别是对含钒铁水实现一步提钒和脱磷预处理工艺，属于含钒铁水冶金技术领域。所述方法对脱硫后的铁水采用转炉供氧和辅助剂进行提钒(脱硅、钛)和同步脱磷，半钢倒出后钒渣在提钒转炉中继续供氧氧化；控制供氧结束后渣中的VO2(4价态钒)/TV摩尔比＜0.1，以促使钒渣中生成的V2O5与加入的钙化合物充分反应生成钒酸钙；从得到的钒渣中提取五氧化二钒。该方法简化了铁水多段组合式处理过程，提钒与脱磷同步进行，为转炉炼钢少渣操作提供了有利的条件，提高了炼钢生产效率；利用含钒冶金渣的余热进行氧化，缩减钒化工冶金流程中的钒渣焙烧工序，提高钒产品生产效率，降低能耗。

使用含钒钛铁水冶炼中高碳硬线用钢的方法 790

 0

本发明涉及一种使用含钒钛铁水冶炼中高碳硬线用钢的方法，属于冶金技术领域。技术方案是：使用含钒钛铁水作为原料，在转炉炼钢工序采取铁水提钒预处理工艺，制备两部分半钢一部分半钢用于转炉炼钢，称之为炼钢半钢；一部分半钢用于对炼钢转炉生产的钢水增碳，称之为增碳半钢；转炉冶炼终点取低拉碳法出钢，在合金化过程中少增碳或不增碳，在出钢结束后根据钢水碳含量向钢水中兑入一定量增碳半钢增碳，使钢水碳成分达到合格，解决增碳剂增碳钢中碳元素分布不均、钒元素控制在0.010%以下和氮元素控制在0.0050%以下的问题。通过使用增碳半钢兑入钢液增碳的同时，增碳半钢未经过转炉冶炼直接成为合格钢液，这个过程直接节约了在转炉冶炼的熔炼成本。

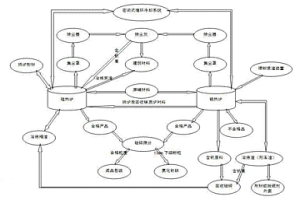

钒铁合金清洁生产工艺 853

 0

本发明涉及钒铁合金清洁生产工艺,属冶金钒铁合金生产技术领域。通过集成创新将电硅热法电铝热法两种钒铁生产工艺在同一场地实施,实现具备全牌号钒铁合金生产能力,充分利用两种冶炼钒铁合金过程原、材料互补性,钒铁成品破碎产生的钒铁粉直接用于氮化钒铁生产,不再返回流程二次熔炼,对电铝热法工艺的炉渣、衬、工艺废料等,回收用于电硅热炉再利用,实现了钒铁合金冶炼的高效与清洁生产;对两种工艺产生的冶炼贫渣、除尘灰、工业废水进行资源化再利用,降低工艺流程的综合能耗,提高冶炼钒铁合金的资源利用率,使整个工艺流程无废水废渣排放。符合循环经济理念,将电硅热法与电铝热法两种钒铁生产工艺在同一场地实施一体化整体设计建设,降低工程成本。

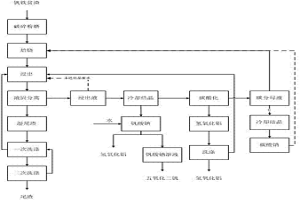

从铝热法钒铁炉渣中同步提取钒、铝的清洁生产工艺 1029

 0

本发明涉及一种从铝热法钒铁炉渣中同步提取钒、铝的清洁生产工艺，属于冶金技术领域。技术方案是：采用高配比Na2CO3做焙烧转化剂，对钒铁炉渣进行氧化钠化焙烧，将氧化钠化焙烧后的熟料用水溶液将钒、铝同时溶出,结晶出含有氢氧化铝的钒酸钠晶体，得到Al(OH)3的纯度均在95%以上，五氧化二钒在98%以上，并实现了钒、铝的共提，及钒、铝的分离和钠盐的循环利用，钒的回收率在85%以上，铝的回收率60%以上，浸后尾渣减重40%-50%，尾渣可用作酸法制备铝镁絮凝剂；本发明既实现了钒的高效率提取，又实现了渣中铝元素的资源化再利用，整个生产过程没有废水排放，碳酸化所用CO2气体可用焙烧烟气替代，降低碳排放比例，经济与环境效益显著，可有效应用于铝热法钒铁炉渣及相关物料的处理。

钒渣提钒的方法 655

 0

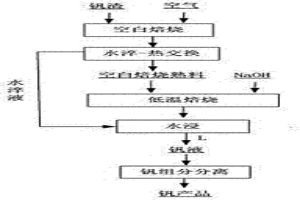

本发明公开了一种钒渣提钒的方法，属于钒化工冶金技术领域。其包括下述步骤：（1）将钒渣在600～1100℃氧化焙烧，然后直接进行水淬冷却，得到预热的浸出液和空白焙烧熟料；（2）在空白焙烧熟料中添加苛性碱于100～300℃低温焙烧，得到碱分解熟料；（3）所述的碱分解熟料出炉直接利用步骤（1）中的浸出液或低碱溶液浸出，过滤分离得到钒液和富铁尾渣；（4）钒液通过酸化铵盐沉钒工艺或钙化分离工艺得到钒酸铵或钒酸钙产品。本发明采用空白氧化焙烧-低温碱焙烧分解相结合，缩短了高温氧化焙烧时间，降低了能耗，有效避免结圈现象，大大提高了钒的转化效率和钒酸盐的浸出效率。

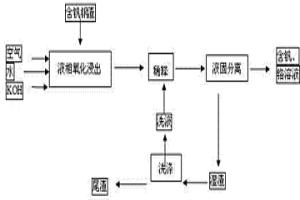

用高碱度的氢氧化钾介质从含钒钢渣中提取钒、铬的方法 677

 0

本发明涉及一种用高碱度的氢氧化钾介质从含钒钢渣中提取钒、铬的方法,属于冶金技术领域。技术方案是:钢渣与水、氢氧化钾一道加入反应器,在常压条件下进行分解再将得到的反应浆料用稀释剂进行冷却稀释,得到含氢氧化钾、钒酸钾、硅酸钾、铬酸钾以及尾渣的混合浆料;控制混合浆料的氢氧化钾碱度≥100g/L,在80-130℃对混合浆料进行保温过滤分离,得到尾渣和含钒、铬的水溶液。本发明不需要高温焙烧,缩短反应时间,并实现钒、铬的单次高效提取,和钒、铬的同时提取;在提钒过程中有效杜绝了焙烧带来的Cl2、HCl、粉尘、SO2等大气污染物,与传统焙烧工艺相比有效降低了废水的产生量和排放量,实现了清洁生产。

用高碱度的氢氧化钠介质从含钒钢渣中提取钒的方法 1021

 0

本发明涉及一种用高碱度的氢氧化钠介质从含钒钢渣中提取钒的方法,属于冶金技术领域。技术方案是:将钢渣与水、NaOH一道加入反应器,氢氧化钠溶液的质量浓度为65~90%,在常压条件进行分解溶出,再将得到的反应浆料用稀释剂进行稀释,得到混合浆料;对混合浆料进行保温过滤分离,对渣采用洗涤液洗涤,得到尾渣和含钒的水溶液。本发明在常压低温下就可以进行,易于操作且安全性好,大大低于传统火法焙烧温度,钒溶出率大大高于现有火法和湿法回收钒工艺,钒的单次回收率在85%~90%,尾渣中含钒总量在0.3-0.6wt%;解决了含钒钢渣中钒难以回收的问题,具有钒回收率高、生产成本低、经济效益和环境效益好等优点。

提钒尾渣熔炼钒铬锰合金生铁工艺 880

 0

本发明提供一种提钒尾渣熔炼钒铬锰合金生铁工艺,主要包括将提钒尾渣粉制成粒度5-150毫米的原料颗粒,作为熔炼炉原料;原料颗粒是指烧结矿、冷固球团(块)、金属化球团(块);将原料颗粒与焦碳、钛铁矿(块或球团)、石灰石、白云石和萤石配料,由熔炼炉熔炼得到含钒铬锰的合金生铁。根据原料颗粒成分组元不同,配料为原料颗粒∶钛铁矿(块或球团)∶石灰石∶白云石∶萤石,等于1∶(0-0.25)∶(0-0.40)∶(0-0.10)∶(0-0.15)。配料原则是熔炼炉炉渣中CaO∶SiO2∶TiO2的百分重量比控制在1∶(0.5-1.0)∶(0.6-1.6)范围内;并使炉渣熔点低。熔炼炉指高炉、矿热炉和热风冲天炉。
