内蒙有色金属火法冶金技术理论与应用

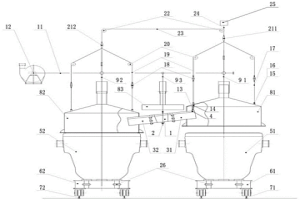

冶金熔体连续排放的一体化装置及方法 652

 0

本发明公开的一种冶金熔体连续排放的一体化装置包括提升机构、连续接纳熔体的导流机构、交替接纳熔体的接转机构、接纳过程熔体逸散烟气的收集机构、熔体导流包与集烟罩的联动机构，联动机构包括导向连接臂、互联滑轮组、提升机构，还包括冶金包料位检测与联动机构及接转装置的联锁控制系统，控制系统可实现冶金包料位监控、联动机构自动切换和冶金包自动转运的联锁控制。使用上述装置实现冶金熔体连续排放的方法，包括：连续接纳熔体的导流机构将冶金熔体导流至交替接纳熔体的接转机构，接纳过程熔体逸散烟气由收集机构收集。本发明装置安全可靠、灵活高效、便于维护；熔体排放过程的逸散烟气得以有效收集，作业环境清洁友好。

铜冶炼烟灰多金属综合回收工艺 659

 0

本发明公开了一种铜冶炼烟灰多金属综合回收工艺，它包括如下工艺步骤：(1)酸性浸出：采用稀硫酸对铜冶炼烟灰进行浸出，得烟灰浸出液和铅铋渣；(2)硫化砷除铜：在烟灰浸出液中加入硫化铜砷渣和硫化砷除铜后液和硫化铜产品；(3)还原沉砷：除铜后液用二氧化硫还原得沉砷后液和三氧化二砷产品；(4)二次除铜砷：在沉砷后液加入硫化钠，得硫化铜砷渣和二次除铜砷后液；硫化铜砷渣返回步骤硫化砷除铜。该工艺能将烟灰中的多种有价金属离子浸提出来，回收率高，生产成本，经济效益高。

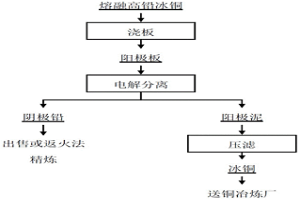

高铅冰铜电解分离铅和铜的方法 920

 0

本发明属于有色金属冶金领域，具体涉及一种高铅冰铜电解分离铅和铜的方法。该方法包括以下步骤：S1.浇板：在熔融条件下将高铅冰铜浇铸成阳极板；S2.电解：将步骤S1所得的阳极板置入电解槽中，以纯铅为阴极板，所述电解液为硅氟酸溶液和硅氟酸铅溶液，通电进行电解，阴极和阳极分别发生铅的沉积和析出，不溶的硫化物和金银铟等均沉入槽底形成阳极泥；S3.剥板和冲槽：待S2步完成后，将阴极板取出，剥下沉积的金属铅，阳极泥经冲槽后，压滤得到冰铜粉。本发明对熔析出除铜渣直接进行浇铸成极板，在硅氟酸铅体系中进行铅的电积分离，产出金属铅和以硫化亚铜为主体成份的阳极泥，可送往铜冶炼厂进一步回收有价金属，具有流程短、分离彻底的优点。

生产直接还原铁的制备方法 1049

 0

本发明属于冶金铁的冶炼领域，具体说是涉及一 种生产直接还原铁的制备方法。采用一种新的制备方法加入粘 合剂、催化剂，不但起到了粘结作用，形成各种不同的固化形 状，不再使用传统工艺的模具筒装料法，而且产生裂解爆裂， 使还原气氛和还原氛围增强，产品的还原程度增加，还原速度 加快，提高产品质量和产量，金属化率可提高2％；提高机械 化程度，降低环境污染，降低劳动强度，人本单耗可降18％， 铁精粉的单耗可减少0.1％，降低生产成本，增加经济效益； 在同等生产规模下，占地面积比旧工艺减少30％；经过冷压后， 产品密度大于4.0g/cm3－ 5.5g/cm3，提高使用者的收得率， 使用效果也有明显提高。

氧化球团矿原料和氧化球团矿的制备方法 898

 0

本发明提供一种氧化球团矿原料和氧化球团矿的制备方法。所述氧化球团矿原料包括：重量比为(0～30)：(60～100)：(1～5)的第一铁精矿、第二铁精矿和连铸及轧钢氧化铁皮。本发明提供的氧化球团矿原料以及氧化球团矿的制备方法中，该氧化球团矿原料中配加一定比例的连铸及轧钢氧化铁皮制备的氧化球团矿，结合相应工艺制备的氧化球团矿的抗压强度、转鼓强度及冶金性能均可满足高炉需求，同时可实现连铸及轧钢含铁尘泥的合理利用，发展循环经济，打造绿色钢铁。

堆浸提金方法 733

 0

本发明涉及冶金化工领域，特别涉及一种堆浸提金方法。包括以下步骤：在堆浸场地铺设底垫，底垫自下而上设置为三层，分别为基层、防渗层、保护层，在防渗层以上、保护层底部设置收集装置，将原矿石破碎后在底垫筑堆，得到矿石堆；将滴淋管埋入矿石堆中，滴淋管通入滴淋液对矿石堆进行滴淋，由收集装置收集得到含金贵液，滴淋液为氰化钠溶液；对所述含金贵液回收黄金。本发明提供的堆浸提金方法，采用埋管滴淋方法，将滴淋管埋入矿石堆中，滴淋管中的滴淋液蒸发量少，节水效益明显；并且受环境温度影响小，保证在寒冷、干旱地区连续生产。

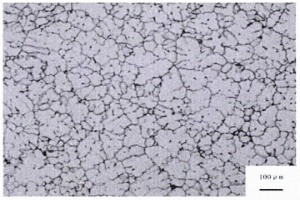

Al-Zn-Mg系铝合金的制备方法 979

 0

本发明涉及冶金与金属材料制备技术领域，具体涉及一种Al‑Zn‑Mg系铝合金的制备方法。本发明提供的Al‑Zn‑Mg系铝合金的制备方法，采用流槽浇铸，在流槽浇铸的过程中对流槽中的铝合金熔体进行电磁处理后，将所述铝合金熔体进行半连续铸造，得到所述Al‑Zn‑Mg系铝合金。在本发明中流槽中的熔体在电磁能的作用下，能够使熔体组织得到明显细化，组织分布和均匀性有所改善，有效提高了铸锭的加工成型性能，使屈服强度、硬度和断裂口延伸率明显提高。

耐烧蚀钼合金及其制备方法 876

 0

本发明公开了一种耐烧蚀钼合金，包括以下重量分数的组分：CrCoNi合金0.1～1％、LuO₂0.2～1％、Si 0.01～0.2％，余量为Mo；其中，CrCoNi合金中Cr、Co、Ni的质量占比分别为：Cr 30～36％、Co 30～36％、Ni 30～36％。本发明将CrCoNi中熵合金粉体、氧化镥‑硅作为添加成分应用于钼合金的制备，球形CrCoNi中熵合金粉体为单相固溶体，可有效促进材料基体致密化烧结，显著提高材料韧性，降低粉末冶金烧结温度，并解决了钼基材料韧性差核心技术难题；LuO₂‑Si的添加可实现弥散强化及固溶强化，LuO₂‑Si原位反应相大幅提高材料的抗高温蠕变能力，添加相的协同强化显著提高材料耐烧蚀性及高温力学性能。

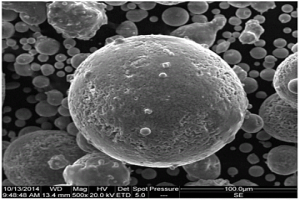

制备铝基合金粉体材料的方法 887

 0

本发明公开了一种制备铝基合金粉体材料的方法，包括以下步骤：提供熔融金属或合金液体的步骤，利用快速运动的气体冲击的方式，将所述的熔融金属或合金液体破碎成金属液滴的步骤，将该金属液滴冷凝成为固体粉末的步骤，其中，该金属液滴比所述的熔融金属或合金液体细小。本发明得到的铝基合金粉体化学成分均匀、非晶态组成比例高、颗粒细小、颗粒分布区间小、形状规则、氧含量低、成粉率高。适用于制备粉体原材料的工业化生产，为粉末冶金制备大块铝基合金和冷喷涂制备非晶态铝基合金防护镀层提供粉体原材料。

镁质球团粘结剂及其制备方法 707

 0

本发明提供一种镁质球团粘结剂，其包括如下质量百分含量的原料：含镁材料20-40%；Na2CO32-5%；高分子聚合物5-20%；余量膨润土。本发明的镁质球团粘结剂集提高氧化镁含量、改善生球质量和成品球冶金性能、提铁降硅等诸多优点于一身，具有物化活性高、比表面积大、易均匀分散、团粒性能好的特点，产品以其独具的特色，解决了球团生产中难于解决的诸多问题，具有广泛的经济效益和社会效益。

高铝粉煤灰制备氧化铝和二氧化硅的方法 639

 0

本发明属于化学化工、湿法冶金技术领域，尤其涉及一种高铝粉煤灰制备氧化铝和二氧化硅的方法。该方法包括：第一步、研磨、混合物料；第二步、加热粉煤灰的活化；第三步、熟料的水溶；第四步、酸溶滤饼；第五步、混合滤液制备强碱性溶液过滤沉淀过滤；第六步、调节过滤液为弱碱性生成氢氧化铝沉淀，过滤分离后加热沉淀制备氧化铝；第七步、酸化调节滤液、进行溶胶凝胶反应，制备硅胶；第八步、洗涤、过滤加热制备二氧化硅。该方法制备氧化铝和二氧化硅可提高提取率、提取物纯度高。

重熔离心电选分级提纯铝硅铁合金的方法 781

 0

本发明公开了一种重熔离心电选分级提纯铝硅铁合金的方法，步骤为：(1)将铝硅铁合金投入中频炉内进行高温熔炼，得到铝硅铁合金熔融体；(2)将熔融体在模具中进行浇铸，控制降温速度和时间，得到一级铝硅铁合金块；(3)将合金块装入带加热装置的超重力离心装置内，低温加热，在超重力作用下，熔液通过多孔滤板后经冷却凝固得到铝硅合金，熔渣为二级铝硅铁合金块；(4)将合金块进行破碎，干燥后投入高压电选机，根据单质硅与铁相的电性差异进行分选，得到工业硅和铝硅铁合金。本发明采用了重熔‑超重力离心‑电选工艺，操作简单，利于环保，节约成本，能够有效实现铝硅铁合金的分级提纯，得到多种高品位产品，经济效益高，适用大规模生产。

低温、高温两步重熔离心分离提纯铝硅铁合金的方法 923

 0

本发明公开了一种低温、高温两步重熔离心分离提纯铝硅铁合金的方法，步骤为：(1)将铝硅铁合金投入中频炉内进行高温熔炼，得到铝硅铁合金熔融体；(2)将熔融体在模具中进行浇铸，控制降温速度和时间，得到一级铝硅铁合金块；(3)将合金块装入带加热装置的超重力离心装置内，低温加热，在超重力作用下，熔液通过多孔滤板后经冷却凝固得到铝硅合金，熔渣为二级铝硅铁合金块；(4)将合金块继续加热至高温，在超重力作用下，熔液通过多孔滤板后经冷却凝固得铝硅铁合金，熔渣为工业硅或铝硅合金。本发明采用了分步重熔‑超重力离心工艺，实现铝硅铁合金的分级提纯，得到多种高品位产品，流程简单快捷、能耗低、成本低，且无工业废料，适用大规模生产。

重熔离心浮选分级提纯铝硅铁合金的方法 601

 0

本发明公开了一种重熔离心浮选分级提纯铝硅铁合金的方法，步骤为：(1)将铝硅铁合金投入中频炉内进行高温熔炼，得到铝硅铁合金熔体；(2)将熔融体在模具中浇铸，控制降温速度和时间，得到一级铝硅铁合金块；(3)将合金块装入带加热装置的超重力离心装置内，低温加热，在超重力作用下，熔液通过多孔滤板后经冷却凝固得铝硅合金，熔渣为二级铝硅铁合金块；(4)将合金块进行球磨，同时加水搅拌，得到矿浆，依次加入捕收剂、起泡剂进行浮选，得到工业硅精矿产品和铝硅铁合金尾矿产品。本发明采用熔融‑超重力离心‑浮选工艺，实现铝硅铁合金的分级提纯，得到多种高品位产品，具有工艺步骤简单、生产效率高、环保高效的特点，适用大规模生产。

低温重熔离心分离分级提纯铝硅铁合金的方法 571

 0

本发明公开了一种低温重熔离心分离分级提纯铝硅铁合金的方法，步骤为：(1)将铝硅铁合金投入中频炉内进行高温熔炼，得到铝硅铁合金熔融体；(2)将合金熔融体装入带加热装置的超重力离心装置内降温，控制冷却降温速度和时间，而后在超重力作用下，熔液通过多孔滤板后经冷却凝固得到一级铝硅铁合金块，熔渣为工业硅；(3)将一级铝硅铁合金块继续加热至低温，在超重力作用下，熔液通过多孔滤板后经冷却凝固得铝硅铁合金，熔渣为铝硅铁合金。本发明操作简单方便，生产效率高，无二次污染，易于控制，最终实现铝硅铁合金的分级提纯，得到多种满足市场需求的高附加值产品，适用大规模生产。

高温重熔离心分离分级提纯铝硅铁合金的方法 1037

 0

本发明公开了一种高温重熔离心分离分级提纯铝硅铁合金的方法，步骤为：(1)将铝硅铁合金投入中频炉内进行高温熔炼，得到铝硅铁合金熔融体；(2)将合金熔融体装入带加热装置的超重力离心装置内降温，控制冷却降温速度和时间，而后在超重力作用下，熔液通过多孔滤板后经冷却凝固得到铝硅合金，熔渣为一级铝硅铁合金块；(3)将一级铝硅铁合金块继续加热至高温，在超重力作用下，熔液通过多孔滤板后经冷却凝固得铝硅铁合金，熔渣为工业硅或铝硅合金。本发明具有操作简单方便，生产效率高，无二次污染的特点，最终实现铝硅铁合金的分级提纯，得到多种满足市场需求的高附加值产品，适用大规模生产。

高温、低温两步重熔离心分离提纯铝硅铁合金的方法 805

 0

本发明公开发表一种高温、低温两步重熔离心分离提纯铝硅铁合金的方法，步骤为：(1)将铝硅铁合金投入中频炉内进行高温熔炼，得到铝硅铁合金熔融体；(2)将熔融体在模具中进行浇铸，控制冷却降温速度和时间，得到一级铝硅铁合金块；(3)将合金块装入带加热装置的超重力离心装置内，高温加热，在超重力作用下，熔液通过多孔滤板后经冷却凝固得到二级铝硅铁合金块，熔渣为工业硅；(4)将合金块继续加热至低温，在超重力作用下，熔液通过多孔滤板后经冷却凝固得到铝硅合金，熔渣为铝硅铁合金。本发明采用了分步重熔‑超重力离心工艺，实现铝硅铁合金的分级提纯，得到多种高品位产品，生产效率高，无环境污染，易于工业化推广，社会效益和经济效益显著。

从铝硅铁合金中提取铝硅合金的方法 645

 0

本发明公开了一种从铝硅铁合金中提取铝硅合金的方法，步骤为：(1)将铝硅铁合金投入中频炉内进行熔炼，得到铝硅铁合金熔融体；(2)将熔融体在模具中进行浇铸，控制降温速度和时间，让合金相析出、长大，得到一级铝硅铁合金块；(3)将合金块装入带加热装置的超重力离心装置内，低温加热，使铝硅熔融而初晶硅和铁相仍保持固态，启动离心机，在超重力作用下，熔体通过多孔滤板实现分离，熔液经冷却凝固后得到铝硅合金，熔渣为铝硅铁合金，从而实现铝硅铁合金中富铁相的高效分离。本发明流程简单快捷、成本低廉、易于控制，且无工业废料，节能环保，同时铁含量低于0.7％，满足工业用铝硅合金杂质含量要求，适用大规模生产。

重熔离心磁选分级提纯铝硅铁合金的方法 960

 0

本发明公开了一种重熔离心磁选分级提纯铝硅铁合金的方法，步骤为：(1)将铝硅铁合金投入中频炉内进行高温熔炼，得到铝硅铁合金熔体；(2)将熔体在模具中浇铸，控制降温速度和时间，得到一级铝硅铁合金块；(3)将合金块装入能加热的超重力离心装置内，低温加热，超重力作用下，熔液通过多孔滤板后经冷却凝固得铝硅合金，熔渣为二级铝硅铁合金块；(4)合金块经破碎后，放于通入水蒸气的高温炉内加热，冷却凝固后，利用磁选分离得到含氧化物杂质的铝硅合金和铁磁性物质；(5)含杂质的铝硅合金经精炼后，得到铝硅合金或者工业硅。本发明流程简单快捷，成本低廉，无二次污染，实现铝硅铁合金分级提纯，得到多种高品位产品，适用大规模生产。

稀土铝——镁合金永磁材料 603

 0

本发明涉及永磁材料，特别是稀土铝——镁合金 永磁材料。特点是：将Al－Mg合金、稀土NdFeB永磁材料分 别熔炼，雾化制粉，Al－Mg合金粉末粒度－200目以下，NdFeB 粉末粒度1～10μm，混匀、充磁－预压，真空预烧结，热压 成型。参数：真空度2×10－2～ 1×10－3pa，压力200～350Mpa， 温度350～620℃，时间3～6小时。该稀土金属永磁性相，弥 散均匀分布在Al－Mg合金基体α(Al－ Mg)相中，稀土Al－Mg合金磁特性粒度1～10 μm，NdFeB雾化粉末 Nd2Fe14B磁晶100～200mm，稀土Al－Mg合金磁特性：剩磁5～ 6KGS，内禀矫顽力7kOe以上，磁能积(BH) m6～7MGsOe，超过铁氧体约一倍。复合磁性 材料密度3～4g/cm3，比重小， 重量轻，抗氧化，抗腐蚀性强，导电、导热性好，可加工等特 性，对吸收电磁波宽频段有显著吸收屏蔽和抗雷达波跟踪隐身 材料技术效果。

镨钕氧化物的制备方法 644

 0

本发明涉及一种镨钕氧化物的制备方法,属于稀土湿法冶金领域。目前通用的萃取分离工艺的La/Ce、Ce/Pr两段分离简化为La/Pr一段分离,从两段分离需要的120级分离缩短为一段分离的20级分离,使进入萃取分离的原料中的镨钕含量从22%左右提高到44～46%。本发明用是一种从氟碳铈精矿、混合碳酸稀土及混合稀土氢氧化物中生产镨钕氧化物的短流程方法。其技术特征是:原料先进行氧化提铈,然后采用无铈氯化稀土原料进行萃取分离。采用该短流程生产镨钕氧化物,成本降低20%以上,生产率提高1倍,镨钕氧化物的纯度为99～99.9%,同时也可得到纯度≥95%的氧化铈。

锤式破碎机的耐磨锤头及其制备方法 954

 0

本发明一种锤式破碎机的耐磨锤头及其制备方法，包括锤头的端部和锤头的柄部，其特征是：锤头的端部是高铬铸铁，其成分按重量百分比为：C：2.40%~3.20%、Si：0.30%~1.50%、Mn：0.50%~2.0%、Cr：12.0%~18.0%、P：≦0.10%、S：≦0.06%、Ce：0.04%、V：0.10%~0.20%、余为铁；锤头的柄部是中碳低合金钢，其成分按重量百分比为：C：0.30%~0.50%、Si：0.30%~1.0%、Mn：0.70%~1.5%、Cr：1.0%~3.0%、Mo：0.15%~0.25%、P：≦0.04%、S： ≦0.04%、余为铁；利用消失模空型铸造液－液双金属复合耐磨锤头，通过控制浇注程序，制备出一种界面为冶金结合的双液－双金属复合锤头。锤头柄部材料为中碳低合金钢，锤头端部材料为高铬铸铁。在制造成本不变的情况下，其使用寿命较传统高锰钢锤头可提高2～3倍。

含K₂O、Na₂O、F铁精矿配加高镁复合粘结剂制备球团矿的方法 885

 0

本发明公开了一种含K₂O、Na₂O、F精矿配加高镁复合粘结剂制备球团矿的方法。本发明提供的方法采用高镁复合粘结剂配合铁精矿制备的镁质球团矿在较高的MgO含量的情况下，其还原膨胀性能、软熔滴落性能、高温还原性等冶金性能均能满足高炉生产需要，可以克服目前通用的镁质添加剂存在球团矿品位和高炉产质量低的缺点，并且无需再配入膨润土。

AB5型稀土系储氢合金冶炼废渣回收利用的方法 593

 0

本发明涉及一种AB5型稀土系储氢合金冶炼废渣回收利用的方法,属于稀土冶金。本发明以AB5型稀土系储氢合金冶炼废渣为原料,采用水浴富集-渣金熔分两步法或水浴富集-还原扩散-渣金熔分三步法回收合金。依据AB5型稀土系储氢合金成分要求,以回收的合金为原料,配入其它纯金属或合金,冶炼为成分合格的AB5型合金,用作镍氢电池生产的负极合金材料。该工艺流程短、工艺简单、成本低,回收效率高,回收的合金得到了循环利用。

高炉热风炉用炉箅铸造工艺 575

 0

本发明涉及一种高炉热风炉用炉箅的铸造工艺,属于冶金铸造技术。本发明采用整体砂箱,带有四周边半孔的木质实样和带有四周边半孔的金属模板组成整体实样,与活动金属芯头配合造型,靠模垂直起样,下芯头型腔与多孔薄铁皮上盖共同定位芯子,确保箅孔间距公差的精度要求。炉箅造型和薄铁皮上盖用砂均为一般粘土砂,芯子采用树脂砂,合理使用材料。其优点是只需通过铸造工序就能生产出满足高精度要求的炉箅子,不需加工钻孔,降低了生产成本,保留了箅孔内表面的铸造黑皮,可防氧化和耐高温,从而延长了炉箅的使用寿命。

由白云鄂博共伴生原矿混合稀土制成的稀土永磁体及其制备方法 660

 0

本发明涉及一种由白云鄂博共伴生原矿混合稀土制成的稀土永磁体及其制备方法，所述稀土永磁体的成分如下式所示：(PrNd)x(MM)y(Fe1-aAa)zB，2≤x+y≤2.5，11≤z≤14，MM为白云鄂博共伴生原矿混合稀土。所述稀土永磁体可利用粉末冶金工艺、快淬-热压热变形工艺实现。本发明提出利用白云鄂博原矿混合稀土开发出新型资源节约稀土永磁体替代传统的稀土永磁体，具备价格低廉、减少环境污染的优点，所得磁体的磁能积范围在25~45MGOe，能够很好地填补铁氧体、SmCo稀土永磁体的适用范围空白。

白云鄂博钾长石精矿制取高纯碳酸钾和高纯氢氧化铝的方法 993

 0

本发明涉及一种白云鄂博钾长石精矿制取高纯碳酸钾和高纯氢氧化铝的方法,属于湿法冶金领域。本发明利用白云鄂博富钾板岩分选的纯度大于95%的钾长石精矿为原料,采用石灰烧结、分步浸出法,制取高纯碳酸钾和高纯氢氧化铝的新工艺。碳酸钾纯度大于99%,回收率大于90%,氢氧化铝达到国家一级标准,回收率大于85%。本发明工艺简单、易于工业化生产,具有很好的经济效益。

白云鄂博共伴生原矿混合稀土永磁材料及其制备方法 587

 0

本发明涉及一种由白云鄂博共伴生原矿混合稀土制成的稀土永磁体及其制备方法，所述稀土永磁体的成分如下式所示：MMxFeyAzB，2≤x≤2.5，11≤y≤14，0≤z≤0.6，MM为白云鄂博共伴生原矿混合稀土，A为纳米辅合金，包括Nd、Pr、Al、Cu元素中一种或几种。所述稀土永磁体可利用粉末冶金工艺、快淬-热压热变形工艺实现。本发明提出利用白云鄂博原矿混合稀土开发出新型资源节约稀土永磁体替代传统的稀土永磁体，具备价格低廉、减少环境污染的优点，所得磁体的磁能积范围在20~40MGOe，能够很好地填补铁氧体、SmCo稀土永磁体的适用范围空白。

铝电解用微膨胀阴极糊 805

 0

本发明是针对传统的阴极糊料,在电解槽焙烧启动时,糊料本身收缩造成裂纹而研制的一种微膨胀性(且膨胀系数可控制)阴极糊。用该糊代替传统的收缩型底糊,由于糊料接触紧密,无裂纹,电解槽槽底电压降降低,槽寿命延长,是一种理想的阴极结构材料。

利用多种工业固体废弃物制备微电解填料的方法 687

 0

本发明属于一种制备微电解填料的方法,具体涉及多种工业固体废弃物综合利用的处理方法。本发明是针对现有的微电解填料存在的缺陷,提供一种区别于现有的微电解填料的利用多种工业固体废弃物制备微电解填料的方法。本发明充分依据多种工业固体废弃物的化学成分,采用混合、造球、焙烧工艺,并充分利用焙烧系统高温、高热环境无害化处理多种工业固体废弃物,将多种工业固体废弃物制备成微电解填料,具有独特的技术、经济优势,且符合环保要求。
