山东有色金属火法冶金技术理论与应用

粒钢样品出水率检验方法 580

 0

本发明公开一种粒钢样品出水率检验方法，涉及冶金原料检验设备技术领域。本发明提供一种粒钢样品出水率检验方法，其包括：提供预选粒钢样品；对所述预选粒钢样品进行缩分，直至所述预选粒钢样品的重量为2Kg‑3.5Kg；对所述预选粒钢样品进行烘干，获得备用粒钢样品；溶清所述备用粒钢样品，获取溶清铁块；对所述溶清铁块进行称重，获得所述备用粒钢样品的比重；根据所述备用粒钢样品的比重，获得所述备用粒钢样品的出水率。通过本发明提供的一种粒钢样品出水率检验方法，解决了制备困难，检验周期长，检验的数据代表性差，数据准确性低的问题。

新型耐热钢及其制备方法 737

 0

本发明属于冶金技术领域，具体涉及一种新型耐热钢及其制备方法。该耐热钢的化学成分为：C0.020～0.04wt%，Mn0.90～1.20wt%，Mo0.6～0.9wt%，Cr10.0～15.0wt%，Ni2.0～8.0wt%，纳米TiC0.003～0.01wt%，Si≦0.4wt%，P≦0.009wt%，S≦0.005wt%，余量为Fe。在耐热钢T92组分中加入适量的纳米碳化钛，能明显地改善钢的持久强度,降低耐热铸钢的蠕变速率。纳米碳化钛富聚晶界，减少了晶界上的杂质元素的堆积。

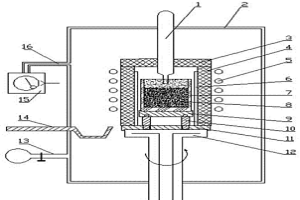

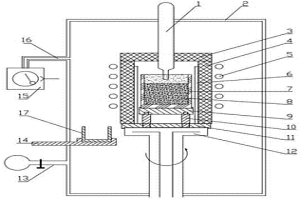

石英管取尾料式定向凝固提纯多晶硅的方法及设备 599

 0

本发明属于冶金提纯技术领域，特别涉及一种取尾料式定向凝固提纯多晶硅的方法及设备。该方法是在惰性气体环境中，将硅料熔化形成硅熔体；之后降温、拉锭，待凝固完成85~90%时，将石英管伸入剩余的硅熔体中，停止抽真空，通入惰性气体，剩余硅熔体在压力差作用下进入石英管中，继续向下拉锭，坩埚上端离开加热区后，将尾料收集箱伸入到尖嘴石英管正下方；切断电源，停止加热，石英管中的硅熔体膨胀，石英管胀裂后下落至尾料收集箱，坩埚中的为高纯硅铸锭。本发明防止了杂质反扩散，减少了工艺，提高了铸锭的出成率，该发明设备改造安装方便，操作简单，能有效去除铸锭尾部富集的杂质，节约了生产周期和成本，适用于工业化生产。

低贫高磷难选铁(锰)矿还原冶选联合提铁脱磷的方法 630

 0

本发明属于冶金技术领域，尤其涉及一种低贫高磷难选铁(锰)矿还原冶选联合提铁脱磷的方法。将原矿先进行细磨选矿提铁降磷获得相对较低磷富矿粉，低磷富矿粉再进行渣铁分离还原，待还原后的金属化球团冷却后，再进行细磨并湿式磁选，获得TFe≥90％、ηFe≥92％、P≤0.07％的金属铁粉/含锰金属铁粉。本发明控制较低的还原温度和较短的还原时间，避免了传统方法中使用1250℃以上高温及反应时间过较长，导致的磷灰石中的P元素与Fe反应，生成磷化物，尤其生成稳定的Fe3P，造成增加最终产品中P含量。若原矿石是锰铁矿，还可得到Mn≥45％的富锰粉副产品，产品附加值大，且节能环保降碳。

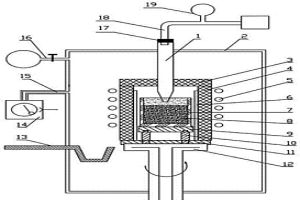

真空抽取尾料进行定向凝固提纯多晶硅的方法及设备 1066

 0

本发明属于冶金提纯技术领域，特别涉及一种取尾料进行定向凝固提纯多晶硅的方法及设备。该方法是在惰性气体中，将硅料熔化形成硅熔体保温；进行定向凝固；待凝固完成85~90%时，停止拉锭，将石英管伸入剩余硅熔体中，之后用真空装置对石英管另一端抽真空，剩余硅熔体在压力差作用下进入石英管中，继续向下拉锭，待坩埚离开加热区后，将尾料收集箱伸至石英管正下方；切断电源，停止加热,石英管胀裂后随尾料下落至尾料收集箱中，坩埚得到的铸锭为高纯硅铸锭。本发明防止了杂质的反扩散，减少了工艺，提高了铸锭的出成率，在凝固结束阶段实现杂质富集区的直接分离，该设备改造安装方便，操作简单，能有效去除铸锭尾部富集的杂质，节约了生产周期和成本。

电缆用合金钢及生产工艺 929

 0

本发明属于冶金技术领域，涉及一种电缆用合金钢，电缆用合金钢由以下重量百分比的组分组成，铜0.38～0.51％、镍0.31～0.48％、硅0.15～0.4％、碳0.30～0.60％、磷0.05～0.10％、铬0.5～0.8％、钛0.3～0.6％、锰0.05～0.08％、铝0.12～0.15％、钒0.08～0.11％和铁余量及不可避免的杂质。该发明电缆用合金钢提高了高温抗氧化性和耐腐蚀性，并细化合金晶粒，提高了耐高温强度。

铜冶炼渣处理装置及其方法 844

 0

本发明涉及一种铜冶炼渣处理装置及其方法，属于有色冶金装置技术领域，铜冶炼渣处理装置的主体为炉体，炉体为圆筒形卧式结构，内部设有炉腔，炉体的一端设有加料口，炉体的端墙上设有放渣口和辅助燃烧器，与放渣口同侧，位于炉体下部设有放铜锍口，位于炉体顶部、靠近炉渣沉淀区一端设置有烟道口，炉体的顶部靠加料口一侧设置有辅料加入口，炉体的底部及侧壁上均开设有喷枪入口；本发明通过喷枪入口中的喷枪喷入天然气和氧气，取代了传统的电加热方式，大大降低了能源消耗；设置辅料加入口，能向炉腔内加入还原剂，能有效提高铜的回收率，将弃渣含铜量控制在0.3%以下；设置为可旋转炉体，能尽可能的将炉渣排净。

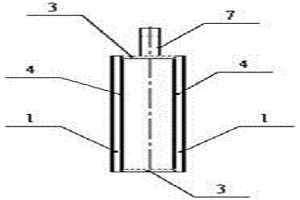

铸造双面复合板/复合铸件及其生产方法 865

 0

本发明属于复合板材技术领域，尤其涉及一种铸造双面复合板/复合铸件及其生产方法。本发明的技术方案为：一种铸造双面复合板/复合铸件的生产方法，所述双面复合板/复合铸件包括外部两侧的覆材和位于两覆材之间的基材，把基材熔融，然后浇铸入两覆材中间。覆材与基材可以任意比例搭配，基材以熔融钢水的形式浇铸到两件覆材中间，形成覆材与基材界面100%的冶金结合，并且不会出现覆材被高温钢水熔损。

用城市污水厂污泥制备轻质陶粒的方法 609

 0

一种用城市污水厂污泥制备轻质陶粒的方法，属于污水处理利用技术领域。以城 市污水厂脱水污泥、粉煤灰、粘土为原料，按比例混合，高温烧结即制得轻质陶粒。 该陶粒为红褐色或赤褐色表面粗糙的球状固体，松散容重为500-600kg/m3，颗粒容重 为1018-1100kg/m3，吸水率为3.6-12％。本发明方法具有工艺简捷、成本低、经济 适用等优点，制得的陶粒具有具有轻质、高强、吸水率小比表面积大等特点，在建筑、 环保、冶金、化工、石油、农业等部门具有广泛的用途。

钙热自蔓延反应制备还原球形钛粉的方法 724

 0

一种钙热自蔓延反应制备还原球形钛粉的方法，属于粉末冶金工艺中的制粉技术领域。其特征在于，制备工艺步骤为：1)将烘干后的纳米二氧化钛粉体与微米级钙粉混合加入自蔓延反应炉中反应得到还原产物钛粉及氧化钙混合物；纳米二氧化钛粉体与钙粉按摩尔比TiO2:Ca＝1:2.0～3.5配料；所述的钙粉的粒径为0.1μm～30μm；将还原产物钛粉及氧化钙混合物进行浸出，过滤后产物洗涤、真空干燥后得到产品还原钛粉。本发明的一种钙热自蔓延反应制备还原球形钛粉的方法，通过自蔓延高温反应及酸浸反应获得纯度高、粒度分布均匀、氧含量低及球形度高的的还原钛粉产品，本发明工艺流程短、操作简单、能耗低。

双金属发动机气缸复合材料的制备工艺 729

 0

本发明涉及一种双金属发动机气缸复合材料的制备工艺，将HT250铸铁缸套先经酸洗进行表面脱脂除锈处理，再浸入配好的盐溶液中使表面在其中浸润，然后烘干，置于ZL101A铝合金熔体中热浸镀，将浸镀后的HT250铸铁缸套固定在金属型浇铸模具的型腔中浇铸熔融ZL101A铝合金，冷却；所述的盐溶液浓度为100-200g/L，由氟化钾KF、氯化钾KCl、氯化钠NaCl、氟化钙CaF2、氯化钙CaCl2按质量比39-46：16-26：15-21：6-15：5-10混合加水配成。本发明发动机气缸复合材料由ZL101A铝合金和HT250铸铁通过自行配制表面活性剂处理和双金属复合铸造工艺获得，其中ZL101A铝合金和HT250铸铁两种金属材料不混合，保持各自原有的物理性能，但是拥有极佳的结合界面，实现了99.5%以上的铸造冶金结合。

含铁物料悬浮二级快速还原工艺方法及其装置 816

 0

本发明属钢铁冶金技术领域和气固相热交换或热反应领域,涉及一种含铁物料悬浮还原工艺方法,以及实现该方法的二级悬浮还原炉装置。本发明的喷射还原炉中气、固两相向上并流,气固两相接触充分,传热、传质系数大,使含铁物料得以快速还原,干燥速度快,物料颗粒在系统中平均停留时间大为缩短。系统热效率大大提高,热耗降低至1800千卡/公斤还原含铁物料以下。系统稳定性好,设备安置紧凑,占地面积小,投资费用少,生产能力高,产品金属化率高,在85～97%范围内可控,质量均匀。

高熵合金钎料及其制备方法与应用 832

 0

本发明涉及一种高熵合金钎料及其制备方法与应用，属于高温钎焊技术领域。为解决Ni基合金与不锈钢钎焊连接过程存在脆性相的问题，本发明提供了一种高熵合金钎料，包括如下重量份的组分：Co 3～8份、Fe 3～8份、Mn 1～3份、Ni 3～8份和Ti 2～9份。本发明高熵合金钎料依靠FeCoNi与MnTi的伪二元共晶反应在钎焊温度下形成液相，提高钎料的流动性，有效促进界面冶金结合。钎料中活性元素Ti可以与母材发生反应促进界面结合，同时抑制Ni的过量反应，避免接头脆性相的生成。本发明高熵合金钎料适用于Ni基合金和不锈钢的钎焊，焊接接头满足600℃使用要求，获得的接头抗剪强度可达470～550MPa。

电池铝合金箔及其制备方法、电池集流体 1065

 0

本申请公开了一种电池铝合金箔、制备方法和电池集流体，属于有色冶金技术领域。本专利中的电池铝合金箔成分及质量百分含量为：Si：0~0.10％、Fe：0.75%~0.85％、Cu：0.10%~0.20％、Mn：0~0.03％、Mg：0~0.03％、Zn：0~0.03％、Ti：0.01%~0.02％、Al≥99.00%，其余为杂质元素；氢含量控制在0.12ml/100gAl以下。该铝箔具有0.010~0.015mm厚度，抗拉强度大于260MPa，延伸率大于4.0%，板形良好，满足动力电池用高性能集流体电池箔的要求。

用城市污水厂污泥制备陶粒的方法 732

 0

本发明公开了一种以城市污水厂脱水污泥、粉煤灰、粘土为原料制备的陶粒及其制备方法，属环境技术领域。以城市污水厂脱水污泥、粉煤灰、粘土为原料，按比例混合，逐步升温烧结即制得陶粒。该陶粒为黄色或褐色的球状固体，松散容重为650－750kg/m3，颗粒容重为1050－1150kg/m3，吸水率为5.80－10.8％，比表面积为2.29－5.56m2/g。本发明方法具有工艺简捷、成本低、经济适用等优点，制得的陶粒具有具有轻质、高强、吸水率小比表面积大等特点，在建筑、环保、冶金、化工、石油、农业等部门具有广泛的用途。

含蹄的高锰钢及其制备方法 640

 0

本发明属于冶金领域，具体涉及一种含碲的高锰钢及其制备方法。含碲的高锰钢的化学成分为：C?1.1～1.4wt％，Si?0.3～1.0wt％，Mn?6～12wt％，Cr?2.0～5.0wt％，Te?0.05～3.0wt％，Ni4.0～6.0wt％，B?0.001～0.1wt％，P≦0.04wt％，S≦0.1wt％，余量为Fe。合金元素碲的加入使组织中能够有效地细化晶粒，改善碳化物的大小和形态，提高基体的强度和硬度，并且分布更加均匀弥散，极大地提高了钢的强度和冲击韧性。在生产热处理工艺中，最高温度仅需要850℃，相对原生产工艺的1100℃降低250℃，同时保温时间也缩短为20min～40min，节能环保。

高性能复杂铝合金零件的制备方法 830

 0

本发明涉及一种高性能铝合金零件的制备方法，制备方法采用粉末成形的理念，即可以制备微型零件，也可以实现大尺寸零件的成形，且零件的力学性能远高于粉末冶金烧结制件；克服了应变诱导熔体活化法(SIMA)不能实现大尺寸零件制备的缺陷；可以实现零件的精密触锻成形。

双金属复合锤头的消失模铸造工艺 691

 0

本发明公开了一种双金属复合锤头的消失模铸造工艺，用消失模铸造的方法，将头部的高铬铸铁（液体）和柄部的碳钢（固体）有效地结合为双金属复合锤头；双金属复合铸造的液体金属体积与固体金属体积比为5:1，两种金属的结合形式为机械结合；当体积比为8:1，结合牢固形成良好结合；当体积比为10:1，属于冶金结合，结合面极其牢固；两种金属体积比为8.7：l，符合结合牢固的要求；其有益效果在于：工艺技术简单、生产成本低、成品率高，具有明显的经济效益和推广价值。

铝合金发动机铸铁缸套处理工艺 987

 0

本发明涉及一种铝合金发动机铸铁缸套处理工艺，将经表面处理的HT250铸铁缸套浸入温度为60-70℃的助镀剂中使表面在其中助镀处理6-10分钟，然后烘干；将助镀处理的HT250铸铁缸套置于锌铝合金熔体中热浸，冷却；然后置于铝合金熔体中热浸；将浸镀铝合金后的HT250铸铁缸套取出，铝合金熔体浇铸；冷却，开型取出铝合金发动机缸体复合材料。本发明通过配制的助镀剂对铸铁缸套进行处理，并结合两步热浸处理和复合铸造工艺实现了ZL101A铝合金与HT250铸铁两种金属之间99.9％以上的冶金结合，制备工艺简单实用，成本低廉，效果突出。

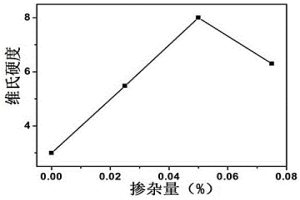

钒基Mxene强化的铝合金及其制备方法 670

 0

本发明属于冶金、机械及化工领域，特别涉及一种钒基Mxene强化的铝合金及其制备方法。该材料由基体铝合金添加0.005～0.075wt%的钒基Mxene，经过混料、熔融及浇铸成型等工艺而成。钒基Mxene是由钒基陶瓷V₂CAl经过刻蚀剥离得到的超薄纳米片层材料，由于其很大的比表面积及易分散等优点，显著强化了在铝合金基体中的分散。同时，钒基Mxene的主要组成为VC_x，可以显著强化铝合金的硬度及韧性等性能。本发明所得强化的铝合金具有优良的机械性能，有望在机械制造、汽车、航空航天等工业中广泛应用。

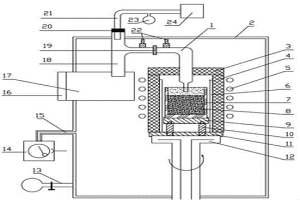

定向凝固尾料快速收集提纯多晶硅的方法及设备 703

 0

本发明属于冶金提纯技术领域，特别涉及一种取尾料式定向凝固提纯多晶硅的方法及设备。该方法在惰性气体保护环境中，将洗净的硅料加热至完全熔化进行定向凝固；待凝固完成85~90%时，停止拉锭，将石墨弯管伸入上层未凝固的剩余硅熔体中，之后用真空装置对石墨弯管另一端抽取真空，上层未凝固的剩余硅熔体在压力差作用下进入石墨弯管中，并在石墨导管的引导下进入水冷收集箱之中；待上层未凝固的剩余硅熔体全部导入水冷收集箱后，停止加热，坩埚中凝固得到的铸锭为高纯硅铸锭。本发明防止了杂质反扩散，减少了工艺，提高了铸锭的出成率，该发明设备改造安装方便，该尾料收集装置不仅可以重复的使用，而且可以收集的尾料量较大，装置安全可靠。

高熵钎料、其制备方法及其在钎焊中的应用 901

 0

本发明涉及一种高熵钎料、其制备方法及其在钎焊中的应用，属于高温钎焊技术领域。为解决现有技术缺少适用于非氧化物陶瓷或含碳复合材料与金属进行钎焊的高温钎料体系的问题，本发明提供了一种高熵合金钎料，包括如下重量份的组分：Nb 3～8份、Fe 2～7份、Cr 3～7份、Co 2～8份、Ni 4～13份。本发明提供的高熵合金钎料为共晶高熵合金，提高了钎料的流动性，可以有效促进钎焊界面冶金结合，避免接头脆性化合物的生成。本发明高熵合金钎料适用于非氧化物陶瓷与金属的钎焊，以及含碳复合材料与金属的钎焊，焊接接头满足800℃以上温度的使用要求，获得的接头剪切强度为18～63MPa。

耐磨耐热堆焊用金属陶瓷焊条 868

 0

本发明提供了一种耐磨耐热堆焊用金属陶瓷焊条，通过在药皮中加入纳米碳化钛粉末来改善焊条熔敷金属的韧性和抗裂性能，使其能够达到热作模具高韧性和抗裂性能的标准要求。焊条电弧焊的熔池存在时间短，采用微米级粉末其冶金反应不充分，难以形成足够多的三元硼化物硬质相。因此，本发明中通过加入纳米碳化钛粉末来改善三元硼化物Mo₂FeB₂的形态，使其弥散分布，提高堆焊金属的韧性和抗裂性能，使其能够达到高韧性和抗裂性能的标准要求。

利用含钨废料生产钨铁粉的方法 669

 0

本发明属于冶金技术领域，公开了一种利用含钨废料生产钨铁粉的方法，将含钨废料提纯后，再采用SHS工艺，生产成钨铁溶液，然后将高温的钨铁溶液直接引流到平板离心设备上，在氩气气氛保护下，经离心制粒设备的离心力下，将高温钨铁溶液抛出离心机，在空气中自然冷却，并依靠高温溶液表面张力，自然形成球形颗粒，通过控制引流的流量和离心机的转速即可有效的调整产出物的颗粒度大小，生产出各种粒度球形钨铁粉，本发明有效的利用含钨废料，使得反应后的溶液被甩到离心平板机周边的收集室中，依靠高温溶液的表面张力，自然形成球形颗粒，通过控制引流的流量和离心机的转速即可有效的调整产出物颗粒度的大小，缩短了工艺流程。

适用于中小规模的短流程炼铜方法 588

 0

本发明提供一种适用于中小规模的短流程炼铜方法，属于有色冶金领域，采用的炼铜装置包括一台多元炉、一台火精炉和导锍管，三者呈“一”字形摆布；所述多元炉和火精炉均为卧式圆筒结构，炉体能够绕其轴线旋转，外壳为钢板，内衬耐火材料；所述多元炉设置有顶部加料口、铜锍出口、排渣口、氧枪和顶部排烟口，所述火精炉设置有铜锍入口、阳极铜出口、排渣口、底部氧枪和顶部排烟口；所述所述铜锍入口通过导锍管与所述铜锍出口连通，所述铜锍入口位于火精炉炉体端部中心区域；只采用一台多元炉和一台火精炉，能够有效缩短铜冶炼时间，降低设备成本；本工艺方法适用于1‑3万吨中小规模炼铜企业，生产规模小、投资小、流程短。

含铁物料悬浮还原工艺方法及其装置 960

 0

本发明属钢铁冶金技术领域和气固相热交换或热反应领域,涉及一种含铁物料的还原装置,具体涉及一种含铁物料悬浮还原工艺方法,以及实现该方法的粉状含铁物料的快速加热、快速反应及分离的含铁物料还原装置。本发明的喷射还原炉中气、固两相向上并流,气固两相接触充分,传热、传质系数大,使含铁物料得以快速还原,干燥速度快,物料颗粒在系统中平均停留时间大为缩短。系统热效率大大提高,热耗降低,系统稳定性好,设备安置紧凑,占地面积小,投资费用少,生产能力高,产品金属化率高,在70～90%范围内可控,质量均匀。

高炉除尘灰提炼锌的工艺 804

 0

本发明涉及一种高炉除尘灰提炼锌的工艺，属于冶金固体废物的综合利用技术领域。步骤为：球磨工艺、磁选工艺、浮选工艺、压滤工艺、废水回收工艺、片碱浸取工艺和电解。在片碱浸取工艺中，首先在尾矿渣中加入氢氧化钠，压滤后在滤液中加入硫化钠，再次进行压滤，在滤液中加入骨胶或者烷基二苯醚磺酸钾，然后进行电解。本发明通过片碱浸取工艺，可以有效将高炉除尘灰中的锌元素提取出来，本发明的整个工艺耗能低，且对环境友好，且锌的回收率高。

球磨机耐磨钢衬板材料及其制造方法 915

 0

本发明涉及一种球磨机耐磨钢衬板材料的制备方法，制备得耐磨钢材料适用于冶金、矿业等领域；本发明采用的技术方案是：化学成分为：C、Si、Cr、Mn、Ni、Mo、Nb、Zr、Hf、P、S≤0.03%，其余量为铁。本发明耐磨钢衬板材料加入稀有金属铌铪用做添加剂进行调质处理后，得到晶粒细化的钢坯，后采用钙联合电子束炉脱氧，最后采用热处理工艺得到马贝复合组织的高耐磨性衬板材料。

利用锑电积贫液梯级回收污酸中有价金属的方法 765

 0

本发明涉及一种利用锑电积贫液梯级回收污酸中有价金属的方法，属于化工冶金技术领域，包括以下步骤：步骤一：将一定量的锑电积贫液置于反应罐中，向锑电积贫液中缓慢加入污酸，得到含贵金属的硫化铜渣和除铜废水；步骤2、将一定量的污酸置于反应罐中，然后向反应罐中加入步骤1中的除铜废水，得到含铜的硫化砷渣和除砷废水；步骤3、将步骤2中得到的除砷废水置于反应罐中，然后向反应罐中加入锑电积贫液，得到含砷的硫化锑渣和除锑废水。本发明的一种利用锑电积贫液梯级回收污酸中有价金属的方法，将锑电积贫液和污酸联合处理，可以达到“以废制废、变废为宝”的目的，对提升企业的经济效益走绿色可持续发展的道路具有深远的意义。

用于直接还原铁的生产系统及其方法 859

 0

本发明属于冶金设备领域，尤其涉及一种用于直接还原铁的生产系统及其方法。本发明可用作气基还原装置系统、煤基还原装置系统或复合式双基还原装置系统；高温显热的氧化球团直接加入还原竖炉，去除了还原竖炉的预热区，降低了还原竖炉的高度，降低了氧化球团的强度要求，减少了系统装置的投资，也减少了整个装置系统的安全隐患，同时也提高了竖炉内热动力学条件。本发明比传统的气基竖炉法缩减了很多繁琐的还原尾气再处理的附属设施，提高近一倍的DRI产能，其装置系统的投资也大大降低，且节能减排，生态环保。
