全部
▼
热搜：
1138
0
本发明公开了一种利用含氧多孔层吸除硅中杂质B的方法。按下述步骤进行：a）将硅块制成50～1000目的硅粉；再对硅粉预处理：分别用H2SO4与H2O2的混合溶液、HF溶液、无水乙醇溶液以及纯水各搅拌清洗，之后放入真空干燥箱中烘干；b）将预处理后的硅粉用腐蚀液进行高温腐蚀，再用纯水进行清洗、过滤后烘干，得到多孔硅；c）多孔硅的氧化：将多孔硅通过水溶液浸注或高温退火方式进行氧化，在多孔硅表面构筑含氧多孔层，得到含氧多孔硅；d）对含氧多孔硅进行酸洗，去除表面氧化层，再进行清洗、过滤后烘干，得到去除B的硅粉。本发明制备路径新颖，工艺简单，易操作，成本较低，能够有效的降低冶金级硅中的B浓度，并能在工艺上使B的浓度很容易的控制。
854
0
本发明提供一种三明治烧结法制备轻质异形钢的方法，通过采用配置好异型钢粉末、粘结剂、造孔剂与作为中间层的钢板进行轧制成型，然后经过干燥去除干燥剂后采用电磁场下烧结法进行烧结成型，然后在谁溶液溶解造孔剂从而获得所需泡沫钢。首先采用三明治轧制法的中间层为钢板可以显著改善泡沫钢产品整体的强度和韧性。采用粉末中施加了稀土元素Ce等可以显著提高泡沫钢成品的强度。在烧结的过程中，施加了外加磁场和电场，可以显著提高粉末中元素的扩散作用，可以增加泡沫钢的密度，增加其强度，从而获得力学性能优良的轻质异型钢。本发明操作简单,成本低廉，可连续制备，成材率高，可制备出力学性能优良的轻质异型钢。属于冶金技术与材料科学领域。
788
0
本发明涉及湿法冶金技术领域，尤其是一种含铁钴锌废渣的综合回收锌方法，将含铁钴锌废渣采用氧化性酸制备成浆液后，过滤，滤液在磁场条件下电解，实现了铁、钴同时脱除，缩短了工艺流程，而且经过对磁场强度合理控制，降低了电解过程阴极泥中铁钴含量，降低了电解后液中锌含量，使得大量的锌进入到阴极泥，提高锌与铁、钴离子的分离率。
844
0
本发明公开一种全湿法碱性体系下处理中低品位铝土矿的新工艺，其特征在于：包括以下步骤：（1）拜耳法处理：将研磨后的中低品位铝土矿添加氧化钙（添加量为铝土矿重量的5-12%）进行溶出，溶出矿浆经稀释、固液分离后得到粗液与稠浓赤泥浆液；粗液经叶滤、晶种分解、焙烧后得到冶金级氧化铝，晶种分解后得到的母液经蒸发后用于赤泥回收碱的工段，蒸发过程析出的碳酸钠晶体用于赤泥回收铝的工段；（2）赤泥回收碱：将步骤（1）得到的稠浓赤泥浆液与氧化钙进行配料，用蒸发母液进行处理，固液分离后得到滤液与低碱滤渣，滤液调配后返回到拜耳法溶出工段；（3）赤泥回收铝：将步骤（2）得到的低碱滤渣用碳酸钠溶液进行处理，固液分离后得到赤泥终渣与铝酸钠溶液，铝酸钠溶液返回到拜耳法流程中。
1228
0
本发明提供一种硫酸锰溶液萃取脱氟净化中复合反萃剂的使用方法，涉及湿法冶金领域。该硫酸锰溶液萃取脱氟净化中复合反萃剂的使用方法，包括以下步骤：S1：取锰离子浓度20～30g/L硫酸锰溶液作底液，放入烧杯中使用玻璃棒常温搅拌，得到硫酸锰溶液；S2：使用天平称取30‑60克二氧化锰与40‑120克硫化钡，称量好之后将二氧化锰和硫化钡均放入纯水中融化成就浆状，得到化浆液。通过氧化还原反应制得复合反萃剂对硫酸锰溶液萃取脱氟，包括等摩尔量二氧化锰和硫化钡在纯水中化浆，再将其加入到等摩尔量锰离子的硫酸锰溶液中充分反应，过滤湿料作反萃剂萃取脱氟，有机相中氟离子浓度从3.5～4g/L降至10mg/L以下。
本发明提供一种添加Zr和稀土Sc元素提高Al-5.2Mg-0.3Mn合金的制备工艺，采用半连续铸造冶金法制备了含微量0.25%Sc和0.12%Zr的Al-5.2Mg-0.3Mn合金铸锭，铸锭经均匀化退火、热轧、冷轧工艺，再经350℃/1h稳定化退火工艺处理，显著提高Al-Mg-Mn合金的强度，改善合金强度和塑性的配合，强度达到420MPa，抗拉伸率13.2%。
1195
0
本发明提供一种多孔叠层金属或合金溅射靶材的制备方法,该方法是以粒度在200目以上的超细金属或合金粉末为原料,采用真空冶金技术,经过粉体加压、烧结、焊接等步骤制备得到多孔叠层金属或合金溅射靶材。用本发明的方法制备的金属或合金溅射靶材的表面能较大,靶材在被溅射离子束撞击时表面的原子很容易被打出,大大减少了原子脱离材料表面需要的能量,可以提高溅射效率和薄膜生产效率。
1236
0
本发明提供一种基于乙醇法使硫酸锰溶液结晶的方法，涉及湿法冶金技术领域。该一种基于乙醇法使硫酸锰溶液结晶的方法，包括乙醇法：所述乙醇法使硫酸锰溶液结晶方法步骤如下：S1、选取定量的硫酸锰溶液放入反应容器中，常温下充分搅拌；S2、之后向反应容器中缓慢加入无水乙醇，待上清液无色透明时，停止加无水乙醇；S3、反应容器内充分混合均匀后，使用压滤机对其进行压滤，获得硫酸锰结晶体。过向硫酸锰溶液加入极性很弱的有机溶剂无水乙醇使固体硫酸锰从溶液中析出。与现有硫酸锰结晶方法相比，此方法操作简便，能量几乎无消耗，对设备要求不高，后续压滤溶液经蒸馏后可继续加入到硫酸锰溶液中，实现无水乙醇的循环利用。
本发明提供测试固溶时效处理对含Zr、Mn的Al-Cu-Mg-Ag合金性能影响的方法，采用原材料为工业纯铝、纯镁和纯银以及A1-Cu，A1-Mn和A1-Zr中间合金，采用铸锭冶金方法制备了Al-5．3Cu-0．8Mg-0．5Ag-0．3Mn-0．5Zr(质量分数/%)合金铸锭，铸锭于500℃/24h均匀化处理后进行铣面，然后在460℃下保温2h后将铸锭热轧至6mm，再冷轧至3mm，沿轧制方向截取拉伸试样，试样经固溶处理后，水淬，再185℃/4h进行时效处理；进行合金的DSC分析、室温力学性能测试和合金的微观组织观察；以进一步研究不同的固溶时效处理对含Zr、Mn的Al-Cu-Mg-Ag合金性能的影响，从而便于进一步提高含Zr、Mn的Al-Cu-Mg-Ag合金的性能。本发明属于合金力学性能研究领域。
866
0
本发明属于冶金、化工生产技术领域，具体是一种活性炭吸附杂质提取高纯氧化铝的方法。步骤为：将铝土矿研磨并进行灼烧；之后将铝土矿与浓硫酸混合，加热搅拌，冷却后沉降分离得浸出液；向浸出液中加入氢氧化钠溶液，静置除去不容物；之后加入浓硫酸并混合得硫酸铝溶液；将氨水与浓硫酸按比例混合反应制得硫酸铵溶液；将冷却的硫酸铝溶液与硫酸铵溶液充分混合制得硫酸铝铵溶液并置于加热装置中加热，加热温度为10℃～50℃，控制硫酸铝铵溶液的pH值为1～5，之后添加活性炭并进行搅拌，当混合液里产生晶膜时取出并冷却；分离出硫酸铝铵晶体并烘干，重结晶，再烘干；将其置于马弗炉中升温，煅烧，之后冷却制得氧化铝，本发明提纯效果好，生产效益高。
1099
0
本发明公开了一种从粉煤灰中提取铝、硅、铁及钙元素的分步沉淀法，包括：（1）将焙烧活化后的粉煤灰经盐酸溶出，过滤后得到滤渣及滤液，滤渣进一步处理得到白炭黑；（2）调整步骤（1）得到的滤液pH值为1.5―3.5，经沉淀过滤后得到滤渣及滤液，滤渣经洗涤烘干后得到铁的化合物；（3）调整步骤（2）得到的滤液pH值为3.8―5.2，经沉淀过滤后得到滤渣及滤液，滤渣经洗涤烘干后得到氢氧化铝，进一步煅烧后得到冶金级氧化铝；（4）将步骤（3）得到的滤液经蒸发后得到二水氯化钙，进一步灼烧后得到无水氯化钙。利用本发明可实现粉煤灰中铝、硅、铁及钙元素的分步提取，提取率均在70%以上。同时工艺简捷，成本低。
899
0
本发明公开了一种小管内流体介质温度的测量方法及装置，其方法是加工一个与测温元件相适应的转接件，将测温元件固定在转接件上，然后再将转接件串联在两根小管之间，转接件与小管的连接方式采用卡接方式；当小管内的流体介质流过转接件时，通过固定在转接件上的测温元件测得通过小管的温度。本发明通过将测温元件安装在转接件上，使测温元件的测温头位于流体的中心位置，大大的提高了测量温度的准确性。转接件采用T形三通结构，T形三通的直通管两端加工成可快速连接的卡接方式，安装方便，密封性好，大大提高了安装效率。本发明采用标准化测温元件，便于采购，价格便宜，可降低安装成本。提高有色冶金检测仪表装备水平。
860
0
本发明提供一种电池级硫酸锰生产中结晶母液深度除钙镁的方法，涉及湿法冶金领域。该电池级硫酸锰生产中结晶母液深度除钙镁的方法，包括以下步骤：S1：母液酸化；S2：常温下将S1中烧杯内溶液搅拌反应1～2h，获得酸化后母液；S3：溶液稀释；S4：调节溶液Ph:取S3稀释后的溶液1L，加中和剂调节溶液的pH至4.5～6.0，获得中和溶液；S5：将S4所得中和溶液升温至0～70℃，升温至设定值时停止；S6：氟化物除钙镁；S7：将S6中的混浊液保温反应2h，之后将混浊液过滤得到高纯电子级硫酸锰。在使用氟化物除钙、镁离子生产高纯电子级硫酸锰产品过程中，母液循环使用氟化物净化处理成为可能，使蒸法结晶率能在高位持续运行，大大提高生产效率。
812
0
本发明一种去除硅中杂质磷的方法,属物理冶金提纯硅的技术领域,采用真空感应炉,在惰性气体氩气保护下,用具有强还原性的含钙合金或钙化合物作为脱磷剂,用钙的卤化物作助熔剂,在硅熔融态下进行脱磷反应。其操作步骤是:将工业硅料、脱磷剂、助熔剂按比例配好,混匀盛入坩埚内,将坩埚置于密闭的真空感应加热炉;抽出炉内空气,使加热炉保持微负压,停止抽真空,向加热炉内填充氩气,使炉内外气压一致;感应加热,当炉内温度达到1450℃-1600℃时,维持20-30min;脱磷结束后,缓慢自然冷却至室温;在稀盐酸下浸泡处理硅块2-4小时,去除杂质。经过脱磷处理后的硅块,磷含量小于2ppm,再进行去硼、去金属杂质处理,可作为太阳能电池的硅原料。
922
0
一种钢丝绳断绳保护器,属于断绳保护装置,在主轴(12)上方的锥轴上安装制动块(13)和压紧螺钉(14),鞍马套(2)通过连接螺钉(4)安装在套筒(3)上,套筒(3)与固定衬套(9)连接,甩锤(5)安装在支架(6)上,支架固定在活动衬套(7)上,活动衬套通过键(10)与主轴连接,并插装在固定衬套(9)的环槽内,在主轴下方的半圆槽(17)上安装钢球(11),当钢丝绳突然断裂,导致吊具失控坠落,给予旋转的甩锤一个附加角速度,提升了甩锤的离心力,使活动衬套产生向上的轴向运动,钢球(11)沿通道(8)后移,解除主轴与固定衬套之间的约束,向上与鞍马套配合,锥轴上三个等分压块上的制动块(13)向轴心收缩,夹紧钢丝绳(1),可防止吊具坠落,适用于建筑、煤矿和冶金等行业。

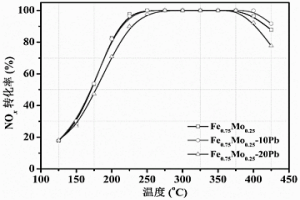

本发明公开了抗重金属中毒的高效中低温NH3‑SCR脱硝催化剂的制备方法，该脱硝催化剂包含以下成分α‑Fe2O3和FeMoO4，其中α‑Fe2O3占物质的量的20％‑80％，剩余为FeMoO4。本发明的脱硝催化剂具有良好的催化活性，并且抗重金属中毒能力优异，即使经质量分数为20％的重金属铅中毒后，催化剂依然能在225‑400℃范围内取得90％以上的NOx转化率，催化性能和抗重金属中毒能力显著优于目前的商业催化剂。同时，该催化剂制备方法简单，易于合成，抗硫抗水中毒能力强，长周期运行稳定性好，可以广泛用于钢铁冶金、垃圾焚烧以及玻璃窑炉等行业复杂工况条件下的中低温烟气中氮氧化物的选择性催化还原去除。
1047
0
本发明涉及湿法冶金技术领域，尤其是一种浸锌渣湿法浸出铅、银方法，经过将浸锌渣采用氯化钙溶液与双氧水的混合液进行浸出处理，并对浸出过程的液固比、氯化钙浓度以及双氧水加入量的控制，结合浸出温度、浸出时间的控制，极大程度的提高铅、银浸出率，使得大量的铅、银进入到浸出液中，保证了后续置换回收铅、银过程的回收率较高。
885
0
本发明公开的一种富锰渣提取金属锰的方法，包括如下步骤：(1)用球磨机将富锰渣矿磨至250目的粒度备用，取100g磨好的富锰渣，加入水调浆，得到混合料浆并加入反应容器中；(2)在反应过程中分多步加酸液，即在浸出时间内进行多次逐滴补充酸液；(3)在常压多次加酸浸出后出料，得到酸浸出混合物，对所述酸浸出混合物进行固液分离，即分离出金属锰。其优点在于，采用多步加酸浸出法实现了富锰渣直接酸浸提取锰的工艺过程，拓宽了硫酸锰、电解金属锰等锰系产品的生产原料来源，为锰冶金工业拓宽了原料来源，解决了一直以来富锰渣利用率低的问题。
1162
0
本发明属于冶金、化工生产技术领域，具体是一种从铝土矿中提取高纯氧化铝的方法。主要步骤为：将铝土矿研磨均匀并进行灼烧，将铝土矿与浓硫酸混合，加热搅拌，冷却后沉降分离得浸出液；之后加入氢氧化钠溶液，静置除去不容物得铝酸钠溶液；之后加入浓硫酸并混合均匀得硫酸铝溶液；将氨水与浓硫酸按比例混合反应制得硫酸铵溶液；将冷却的硫酸铝溶液与硫酸铵溶液混合制得硫酸铝铵溶液并加热，加热温度为10℃～50℃，控制硫酸铝铵溶液的pH值为1～5，当产生晶膜时取出并进行冷却；分离出硫酸铝铵晶体并烘干，重结晶，再烘干；将硫酸铝铵晶体置于马弗炉中升温至900℃～1400℃，煅烧0.5～2小时，之后冷却制得氧化铝。本发明提纯效果好，生产效益高。
752
0
本发明提供了一种从含氟钨矿中提取钨和氟的方法及应用，涉及冶金的技术领域，包括如下步骤：a)将含氟钨矿与无机物混合，得到混合矿物，所述无机物包括钾盐、钠盐以及氢氧化物中的至少一种；b)将步骤a)得到的混合矿物焙烧，得到HF烟气和提氟后渣，所述HF烟气经处理后得到氢氟酸；c)将步骤b)得到的提氟后渣进行浸出处理，得到钨酸盐。本发明提供的方法对矿石中钨的含量要求比较低，同时对冶炼设备的要求也比较低。本发明的方法提高了物料的综合选冶回收率，其工艺简单且操作方便，适合工厂的大规模应用和生产。
829
0
本发明涉及一种泡沫钛原位生成Ti7Al5Si12增强铝基钎缝的方法，采用泡沫钛和以Al、Si元素为主的钎料为填充材料，在真空炉中加热到不低于550℃，并进行保温，同时施加或不施加压力，通过液态铝钎料在母材表面和泡沫钛孔隙内部的润湿、扩散和反应，使得泡沫钛表面反应生成Ti7Al5Si12化合物，原位增强钎缝。促进钎缝冶金结合，减小钎缝热膨胀系数，降低接头残余应力，提高接头力学性能。
1157
0
本发明公开了一种不锈钢套与黄铜环的连接方法，将黄铜环(1)和不锈钢套(2)加工至规定尺寸；用压力机将黄铜环(1)压入不锈钢套(2)内形成组合件；将装配好的组合件放置于夹具上，将压头(3)压入黄铜环(1)的内孔中，然后放入真空炉，真空炉的真空度为0.5×10‑2～10×10‑1Pa，加热到600～900℃、保温50～70分钟，然后降温至500℃～700℃，保持200～600分钟，然后随炉冷却至250℃以下出炉。本发明消除了现有铸造工艺存在的孔洞缺陷，实现两种材料的冶金结合，提高了产品的合格率。
1002
0
本发明属于锰矿冶炼和锂离子电池技术领域，具体涉及一种软锰矿制备锰酸锂正极材料的方法。该方法包括以下步骤：(1)软锰矿与氢氧化钾溶液混合进行加压氧化浸出得到锰酸钾浆液；(2)将所述锰酸钾浆液与碱液进行高温溶解、低温析晶、过滤得锰酸钾粗晶和锰酸钾滤液；(3)将锰酸钾粗晶与锰酸钾滤液进行溶解、研磨、过滤得含锰碱液；(4)将含锰碱液与锂源在还原剂苯胺作用下进行恒温水热反应得水热产物，然后将水热产物进行洗涤、干燥；在马弗炉中煅烧一定时间得锰酸锂正极材料。该方法具有原料丰富、绿色环保、低成本、短流程和节能降耗等多方面优势，实现资源的最大化利用，对实现材料冶金一体化具有重大意义。
1184
0
本发明属于冶金、化工生产技术领域，具体是一种从铝土矿中提取铝制备氧化铝气凝胶的方法。主要步骤为：将铝土矿研磨并焙烧，然后与浓硫酸混合，加热搅拌，充分反应后，冷却、稀释，采用真空抽滤，得滤出液，将滤出液进行浓缩结晶后得硫酸铝晶体，然后与氯化氢溶液混合，通入氯化氢气体使溶液饱和，制得纯净的六水氯化铝晶体，加入乙醇和蒸馏水混合搅拌溶解，再加入甲酰胺，继续搅拌，然后缓缓滴入环氧丙烷，搅拌后静置即可得到湿凝胶；将湿凝胶老化，然后在恒温条件下，加入无水乙醇浸泡，然后加入含正硅酸乙酯的乙醇溶液浸泡；再加入无水乙醇浸，然后干燥，最后进行煅烧后即得氧化铝气凝胶。本发明强度高，经济效益好。
909
0
本发明涉及一种高比重合金的热处理方法，包括加热、保温以及冷却三个步骤，加热时在真空状态下将工件加热至1200±10℃范围，保温过程为在真空状态下保证工件温度为1200±10℃范围内2.5-3.5小时，冷却过程为将工件进行油冷至常温。经过本发明所述的热处理后，降低了高比重合金材料冶金过程中产生的孔隙度，使其力学性能大幅度提高。
853
0
本发明介绍了一种低温炼锑工艺及设备，采用了 一种低温火法非挥发氧化焙烧—气体还原剂还原熔 炼工艺以及一种改造了的流态化床式焙烧炉和管式 回转还原炉等强化设备，具有焙烧、还原温度低，不用 任何辅助材料无熔渣含锑损失，金属直收率高，成品 锑品级高的特点，本发明还介绍了一种适用于火法冶 金过程中SO2尾气处理系统。
979
0
本发明公开了一种电容式液位分界面测量仪，包括液位变送器，液位变送器的探极和敏感部件安装在平衡罩（2）上，通过导线和中继箱（4）连接。本发明可以浮在两种介质的分界面上，测量分界面的位置信息，使用范围广，可用于高温、粘稠、腐蚀等介质的特殊场合，可以广泛应用于石油、化工、冶金、酿酒、水利水电等行业中。
867
0
本发明公开了一种磷矿浆用浓密机,涉及浓密机。本发明的浓密机具有以下特征:①采用沉降槽作为矿浆的储存和沉降容器;②采用多桨搅拌;③搅拌器采用调频器以控制搅拌桨转速为不固定转速;④底部转移泵采用调频器以控制泵的转速为不固定转速。本发明的磷矿浆用浓密机针对磷矿矿浆的特殊性,改变传统浓密机刮泥的工作原理,实现磷矿矿浆浓密的目的,可根据不同物料的沉降速度,改变搅拌桨速度或加絮凝剂,从而达到固液态的最佳分离效果,满足生产所需达到的指标;占地面积少,处理能力大;结构简单、外形美观、投资少、操作简单、检修方便、处理液固分离的物料的范围大,可广泛在矿山、冶金、电厂除渣回收水等行业需液固分离的场所使用。
937
0
超高分子量聚乙烯全塑托辊,包括辊筒(1)以及端部2个滚动机构,辊筒(1)紧固于两端的滚动外套(2)和密封圈之间,特征是:端部滚动机构包括滚动外套(2)、钢珠(3)和轴头(7),两轴头(7)中心之间装圆钢(9),钢珠(3)外侧设有防止钢珠滚出的保持架(4);密封圈由外密封圈(6)与内密封圈(5)组成组合式密封。所述辊筒(1)、滚动外套(2)和轴头(7)的材质均为平均分子量超过300万的聚乙烯。本托辊具有摩擦系数小、重量轻、寿命长、抗静电、超强抗冲击性、高耐腐蚀性、运转灵活、工艺简单、重复使用率高、投资规模小、生产效率高的特点。适用于煤矿、冶金、粮食加工、制盐、水泥、港口码头或轻工流水生产线等。
中冶有色为您提供最新的贵州贵阳有色金属理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
