全部
▼
热搜：
1020
0
本发明公开一种碳滑板表面置铜的方法，包括对碳滑板进行焙烧；对焙烧后的碳滑板进行清洗和烘干；在清洗后的碳滑板表面撒一薄层CuO粉末；再放入真空烧结炉，抽真空后加热并保温，使碳滑板表面的CuO充分的和碳滑板表面的C发生反应；在真空状态下降温；加压至正常气压取出碳滑板并密封。利用CuO在高温下与C发生置换反应，将碳滑板表面一部分C原子置换成Cu原子，从而提高碳滑板接表面的导电性能。
927
0
本发明提供一种硬质合金渗碳制品的处理方法，包括以下步骤：a、将氧化铝粉或氧化钛粉与活性碳粉放入球磨罐内进行研磨以得到混合料；b、用所述混合料包裹待处理的所述硬质合金渗碳制品，并装入烧结舟皿中；c、将装有被所述混合料包裹的硬质合金渗碳制品的烧结舟皿放入真空烧结炉进行烧结以得到处理后的硬质合金制品。本发明通过使硬质合金渗碳制品中的游离碳与金属氧化物发生反应，脱出硬质合金渗碳制品内的游离碳，并且反应生成物为固体形式稳定存在，安全可靠无污染，解决了硬质合金渗碳制品脱碳过程中不安全的技术问题，且提高了硬质合金的良率。

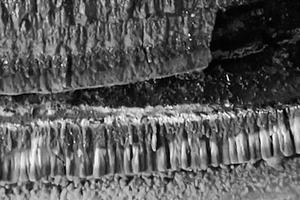

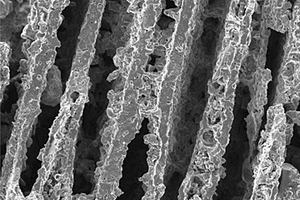

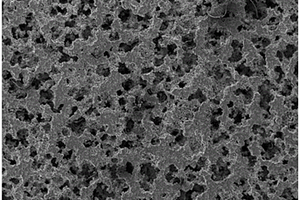

本发明属金属间化合物技术领域，提供一种基于冷冻成型工艺制备具有层片结构多孔钛铝合金的方法。孔隙率可控的具有层片结构多孔钛铝材料的制备方法。以TiH2、Al为主要原料，具体制备过程为：将TiH2、Al粉、分散剂、粘结剂和去离子水按一定比例球磨混合，制得不同固相含量的浆料；将倒入浆料的模具放置在的冷冻介质中冷冻成型；将冷冻成型获得的试样在冷冻干燥机中进行干燥；将干燥的试样在真空烧结炉中进行烧结，获得层片结构的钛铝多孔材料。操作简单，无污染，成本低。大幅度提高多孔材料的使用寿命和服役环境，并扩大多孔材料的使用范围。有利于控制孔径和层片壁厚的尺寸，适应不同的应用需求。
942
0
一种制备钛铝三维通孔金属间化合物的方法，属于金属间化合物技术领域，涉及到金属间化合物多孔材料的制备方法。包括：（1）将钛粉与铝粉按比例混合均匀得到混合金属粉；（2）将莰烯晶体水浴熔化，并添加1 wt.%聚苯乙烯；（3）将混合金属粉末加入崁烯中，并不断搅拌混合防止钛颗粒沉降；（4）搅拌充分后用保鲜膜封口取出，旋转冷却至室温，得到坯体材料；（5）将坯体放置在通风处，直至崁烯挥发完全，然后经1300℃真空烧结制得三维通孔材料。优点在于，利用崁烯的低熔点（51℃）和挥发性，制得三维通孔结构的钛铝合金，其孔隙率较高，比表面积较大，工艺简单，节能环保，为化工行业的进一步应用提供了良好的基础。
本发明公开了一种Al2O3/Fe3O4@GNS混杂增强铝基复合材料及其制备方法。制法为：将K2FeO4、Al、石墨进行干法球磨，用去离子水洗涤，过滤，干燥，得到Al2O3/Fe3O4锚定石墨烯复合粉体，记为Al2O3/Fe3O4@GNS复合粉体；烘干后的Al2O3/Fe3O4@GNS复合粉体进行退火处理，然后研磨；将Al粉单独进行球磨，再与Al2O3/Fe3O4@GNS复合粉体再次球磨，混匀；将混合粉末进行冷压；放入管式炉内真空烧结，得到Al2O3/Fe3O4@GNS增强铝基复合材料。本发明使Al2O3/Fe3O4@GNS混杂增强体均匀分散在铝基体中，极大地提高了铝基复合材料的物理及力学性能。
796
0
本发明提供了一种3D打印用硬质合金粉末及其应用，涉及金属陶瓷复合材料技术领域，所述硬质合金粉末通过下述步骤制备：1)将原料球磨后得到料浆；2)球磨后采用喷雾干燥造粒得到混合料；3)将造粒后的混合料平铺在真空烧结炉中并进行预烧结得到粘结良好的复合粉末；4)将复合粉末破碎、过筛；此方法得到可用于3D打印的硬质合金粉末。与现有的技术相比，本发明采用预烧结的方法制备硬质合金粉末具有成本低、操作简单可控、流动性良好等优点，破碎、过筛后适用于3D打印中的激光熔化沉积等送粉成形方法。本发明将过渡金属粉末与难熔金属碳化物粉末良好的粘结在一起，且更易打印成形，成形后的制品性能良好且稳定，可用于大规模生产。
713
0

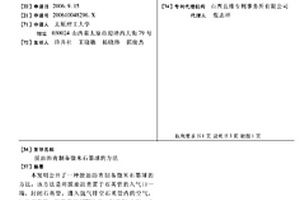

本发明公开了一种脱油沥青制备微米石墨球的 方法，该方法是将脱油沥青置于石英管的入气口一端，封闭石 英管，通入氩气排空石英管内的空气，加热石英管，温度升到 1273K后，保温30分钟，再次通入氩气，直至冷却到室温， 收集石英管内的产物，然后将产物置于真空烧结炉中，加热前 使炉中的真空度保持在10－2Pa 以上，然后以30K/min的速度升到2273K，保温4小时后自然 冷却至室温，收集富含微米石墨球的黑色产物。本发明利用廉 价的脱油沥青作碳源，采用CVD和真空热处理相结合的技术， 制备出形态均一的碳微球，主要用作功能材料。
1156
0
本发明公开含氧Re-(Fe,TM)-B系烧结磁体制备方法：1）将Re-(Fe,TM)-B系磁体熔炼后进行粗破碎，中碎得到粒径0.5mm粉末材料，其中Re选自Pr-Nd、Nd、Dy、Tb、Gd、Ho或其混合，TM选自Al、Nb、Cu、Ga、Co、Zr或其混合；2）将步骤1所得粉末气流磨研磨至粒径小于5μm；3）将步骤2所得粉末磁场成型、真空烧结、时效处理得含氧量2100~2900ppm产品；其中步骤1和2所得粉末在下一步处理前混料均匀，在进行中碎、研磨、及混料处理中一个或多个操作时向粉末材料中添加平均粒度小于45μm的稀土氧化物。本发明还提供由此制得的含氧Re-(Fe,TM)-B系烧结磁体。
1095
0
本发明涉及一种多孔碳纳米管的制备方法，是针对碳纳米管易团聚、分散性差、比表面积低的问题，以碳纳米管做原料，经配制溶液、超声分散处理、酸氧化、冷冻干燥、真空烧结、酸浸泡、洗涤抽滤、真空干燥，制成多孔碳纳米管，此制备方法工艺先进快捷、数据精确翔实，产物为黑色粉体，粉体颗粒直径≤60nm，孔隙分布在碳纳米管表面，孔隙直径≤10nm，产物纯度达99.5％，比表面积提高520％，是先进的制备多孔碳纳米管的方法。
804
0
本实用新型公开一种能快速有效去除变压油中水汽等杂质的整流变压器过滤油装置；采用的技术方案为：整流变压器过滤油装置，包括多级过滤器、加热真空分离器和真空泵，所述多级过滤器的进油口通过进油管道与变压器油箱的出油口连通，对变压器油箱中的变压油进行多级过滤，所述多级过滤器的出油口通过出油管道与加热真空分离器的入口连通，将进入加热真空分离器的变压油加热并进行油气分离，所述加热真空分离器的出口通过管道连接在真空泵上，所述真空泵将加热真空分离器中分离的水汽排走，并将水汽分离后的变压油注入变压器油箱中；本实用新型可广泛应用于整流变压器领域。
1019
0
本发明公开了一种钕铁硼烧结时效改进工艺，涉及钕铁硼生产工艺技术领域，该钕铁硼烧结时效改进工艺，包括通过真空烧结炉连续加热烧结，逐步升温后保温，使压坯中的孔隙收缩至无孔隙致密材料，往真空烧结炉内通入低温高纯氮气，在惰性气氛下逐步降温至一级时效温度800℃±5℃，停止通入氮气，保温1‑4h，开动风机，炉内气体需要自循环流通冷却，一级时效保温结束后，再继续通入低温高纯氮气冷却至常温后保温1‑4h，二级时效保温结束后，再继续通入低温高纯氮气风冷至50℃得到钕铁硼烧结磁体后放气、出炉。本发明采用低温高纯氮气的惰性气氛，材料在800℃时效工艺中冷却，时效时间达到一定时间沉淀相析出完毕，矫顽力达到最大峰值，材料矫顽力显著提高。
935
0
本发明公开了一种新型高性能受电弓材料的制备工艺，包括如下步骤：S1、原料，镀铜TiB2粉、镀铜TiSiC2粉、铜粉、石墨粉、沥青焦、改质煤沥青；S2、将以下组分按照重量份数比取出均匀混合：镀铜TiB2粉5‑15、镀铜TiSiC2粉5‑15、铜粉30‑45、石墨粉40‑50、沥青焦5‑15；S3、将S2制备的原料与改质煤沥青按照重量份数比为1:0.5‑1的比例混合均匀；S4、将S3中混后的材料倒入模具中，利用双向压制模压成型制成一定形状和尺寸的压坯，并使之具有一定的密度和强度；S5、将压坯放入真空烧结炉中进行烧结，且保证炉内为真空状态，升温速度：300℃及300℃以前，按照5℃/min升温；300℃以后，按照15℃/min升温，直到达到950℃‑1050℃，保持2‑4h；S6、烧结完成后，关闭真空烧结炉的电源，循环水冷至室温即可。
1025
0

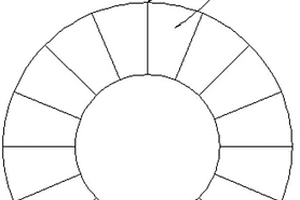

本发明涉及磁环的制作方法，具体为一种稀土-铁-硼系永磁体磁环的制作方法，解决了现有的现有技术制备的辐射磁环要么不能够制作成多极磁环，要么机械强度不够的问题。一种稀土-铁-硼系永磁体磁环的制作方法，包括如下步骤：（1）将永磁体经过机械加工处理成能够排列得到一个完整圆环的形状规则的磁体；（2）将形状规则的磁体进行表面清洁处理；（3）在相邻的两块磁体之间放置一层薄膜材料，排列成一个完整的圆环后置于固定装置中夹紧；（4）将磁环及固定装置置于真空烧结炉内，调节炉内真空度至10-4Pa以下。本发明设计合理，运用本发明所述方法和助熔合金薄膜材料制作的稀土-铁-硼系永磁体的辐射磁环的机械强度大大提高。
1076
0

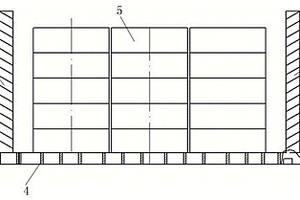

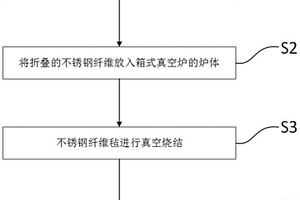

本发明提供一种折叠法制备大尺寸烧结毡的方法，包括以下步骤：S1、将连续的不锈钢纤维毡按照风琴式折叠法折叠成多层结构，相邻层的不锈钢纤维毡之间放置层间压板，顶部和底部也盖上层间压板；S2、将折叠好的不锈钢纤维毡与层间压板一起放入箱式真空炉的炉体中，在不锈钢纤维毡的两侧设置侧压板；S3、不锈钢纤维毡在炉体中进行真空烧结，冷却后得到烧结毡；S4、将烧结毡从炉体中取出，并用辊压机进行辊压，再裁剪成设计的尺寸。本发明利用折叠法将不锈钢纤维毡折叠成多层结构，可以整体进行真空烧结，从而实现了大尺寸烧结毡的制备。
1097
0

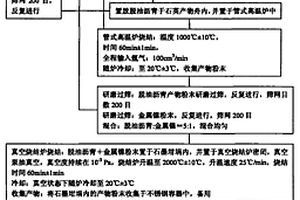

本发明涉及一种用脱油沥青制备洋葱状内包金属镍碳微粒的方法，它是以脱油沥青、金属镍粉为原料，以金属镍粉为催化剂，以盐酸、去离子水为清洗剂，以氩气为保护气体，在管式高温炉中，在1000℃温度下，在氩气全程保护下，烧结脱油沥青粉末，在真空烧结炉中，在真空度为10－3Pa下，在温度为2000℃高温下，恒温保温烧结脱油沥青+金属镍粉末60min，获得洋葱状内包金属镍碳微粒产物粉末，产物粉末颗粒为黑色、圆球形，直径为10－30nm，表面包覆层碳壳厚度为5nm，金属镍内核直径为5－20nm，其颗粒横切面具有明显的洋葱状层叠包覆结构，碳壳、金属镍颗粒均匀，具有高纯特点，其化学、物理性能稳定，此方法工艺流程短、材料来源丰富、产收率高，可达66％。
916
0
本申请公开了一种用于烧结钕铁硼磁体的装炉装置，包括将装有钕铁硼坯体的料盒与外界空气进行隔离的隔离盒、用于放置隔离盒进行集料的过渡车、罩设在隔离盒外侧且内部填充氮气的过渡罩、与过渡罩的对接且内部设置有料架的入料车以及将料架搬运放置在真空烧结炉内部放料区的进料组件。本申请具有钕铁硼坯体在进入真空烧结炉的转运过程中，全程与外部空气隔离，从而提升了钕铁硼磁体最终质量的效果。
本发明涉及稀有金属镓提取技术，具体涉及一种利用煤炭固废或铝矾土固废使用烧结法提取金属镓的方法；包括以下步骤：步骤一，原料制备，步骤二，原料按照重量份配比混合后球磨；步骤三，干燥塔干燥制粒；步骤四，将步骤三制成颗粒粉末放置在湿度为40‑60%的环境中24～48h；步骤五，将上述粉末在100～200MPa压力下压制成胚；步骤六，将胚体放入真空烧结炉中烧结；步骤七，将电极吸附的硅基镓与柱状结晶体自然分层，将上层玻璃相及黄色递进硅基镓结晶剥离，得到质量含量远超>10%富集粗镓；步骤八，将富集粗镓采用电解法、尾液结晶法提纯得大于5N、6N金属镓；本发明方法可有效的从煤田煤炭煤层底板及夹矸煤等煤炭固废中，提取金属镓，成本低、产量较高，变废为宝。
1162
0
本发明提供一种收卷法制备大尺寸烧结毡的方法，包括以下步骤：S1、在连续的不锈钢纤维毡底部铺设防粘垫，将不锈钢纤维毡与防粘垫用收卷装置收卷；S2、将收卷的不锈钢纤维放入真空炉的筒状炉体中；S3、不锈钢纤维毡在炉体中进行真空烧结，冷却后得到烧结毡；S4、将烧结毡从炉体内取出，并用辊压机进行辊压，再裁剪成设计的尺寸。本发明利用收卷法将不锈钢纤维毡卷绕成多层结构，可以整体进行真空烧结，从而实现了大尺寸烧结毡的制备。
1058
0
制备该烧结钕铁硼永磁材料的方法，包括以下步骤：将步骤（1）步骤（2）中的甩片，按质量1:4比例混合，并在581℃脱氢9?h?制成氢爆粉；然后经过气流磨后制成平均粒度均为3.5～4μm?的磁粉；（4）将步骤（3）中的磁粉、粒径30nm纳米氧化钇、粒径50nm纳米钨粉、粒径50nm纳米碳化锆粉末按质量比为1000:5:2:3加入到三维混合机中混合均匀，得混合粉料；（5）将步骤（4）中的混合粉料在磁场压机中取向，应用垂直钢磨压、加冷等静压方式成型，放入高真空烧结炉内1151℃烧结3.5h,经一次回火952℃处理2.5h?,以及二级回火748℃处理3小时。
1154
0
本实用新型涉及钕铁硼磁铁烧结技术领域，尤其是指一种钕铁硼磁体烧结装置，其包括真空烧结炉、控制箱、温度监测组件和声光报警器，真空烧结炉位于控制箱的旁边，声光报警器安装于控制箱的顶部，控制箱的前端表面嵌装有状态指示灯、压力表、显示屏和控制按钮，状态指示灯位于压力表的上方，压力表位于显示屏的上方，显示屏位于控制按钮的上方，控制箱的内部设置有控制主机和GPRS无线传输装置，真空烧结炉、温度监测组件、声光报警器、状态指示灯、压力表、显示屏、控制按钮和GPRS无线传输装置均与控制主机电连接。本申请的一种钕铁硼磁体烧结装置能够远程查看运行状态和报警以及远程控制。
924
0
本发明涉及真空冶金设备技术领域，具体为一种高温铜质线圈镁还原罐电磁感应加热装置，包括还原罐(1)、第一保温层(2)、感应线圈(3)和第二保温层(4)。所述还原罐(1)外部设置有保温层；所述感应线圈(3)放置于第一保温层(2)与第二保温层(4)之间，工作温度为900～1000℃。本发明设计合理，可以有效的减小镁还原系统的总损耗，提高能量传递效率；主要用于镁、锂、锶、钙等高蒸汽压金属热还原法生产。
873
0
本实用新型涉及真空热处理设备,具体为钕铁硼永磁材料多功能真空烧结炉。其包含炉壳、炉壳内的炉胆、位于炉壳和炉胆之间的加热体和保温层,在炉壳上设有抽真空管口,保温层与炉壳内表面保持间隙。在烧结炉的下方设有经过真空闸板阀与烧结炉相联的气淬室,经真空闸板阀与气淬室相联设有进出料密封仓。该烧结炉,通过对炉胆外部空间抽真空的技术手段,与传统的外热式烧结炉相比,烧结温度大幅度提高,可达到1200℃,与现有的内热式烧结炉相比,已不存在保温层被油蒸气污染的问题,不但适用于干法而且适用于湿法的磁体加工工艺。可充惰性气体。有烧结、气淬、进出料三个仓室,工作效率高,使用方便、可靠。
1155
0
本实用新型公开了一种磁体用真空烧结炉，包括进料架和烧结炉；进料架包括平行设置在地面上的两根固定导轨；固定导轨与连架杆滑动连接，连架杆可沿固定导轨移动，并利用两侧的支架支撑固定；连架杆上固定连接进料叉臂；烧结炉包括炉壳和炉胆；炉壳和炉胆上均设有抽真空管口；炉胆内侧壁上设置有加热体，炉胆和炉壳之间设有隔热保温层，隔热保温层与炉壳内表面保持间隙；炉胆底部设置有料架，料架的高度与进料叉臂高度一致；烧结炉的前后两端分别设置有前炉门、后炉门。本实用新型使得送料、烧结、冷却的工艺过程实现机械化、自动化，并且在整个过程中使得设备结构稳定，烧结的磁体结构稳定，质量得到有效的提升。
953
0

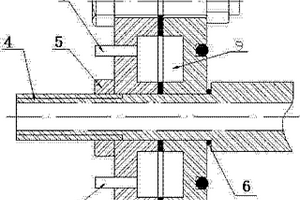

本实用新型涉及一种钕铁硼真空烧结炉电极冷却护套装置，左半法兰（1）与右半法兰（2）相结合，在其中间结合部位设有第一密封垫（3），电极（4）穿过左半法兰（1）与右半法兰（2）的中心，在该电极（4）的上下两侧分别在左半法兰（1）与右半法兰（2）上掏有环形冷却水道（9），在左半法兰（1）上部的环形冷却水道（9）上设有进水口（7），下部设有出水口（8）。本实用新型由于采用法兰循环水道式冷却，较过去法兰外圈只焊一圈铜管冷却，冷却面积增加了；由于冷却效果较好，因此，密封垫的抗老化性大大增强，更换频率减少为原来的1/50；降低了烧结过程中不可预见的突然性漏气几率，可靠性得到极大提高。
737
0
本实用新型公开了一种用于真空烧结炉的加热室，其包括：加热室本体、前屏以及后屏。加热室本体包括：壳体，其为双层柱状结构；加热带，其同轴套设在壳体内；以及保温层，其填充在壳体与加热带之间。前屏设置在加热室本体的一端，前屏朝向加热室本体的一侧设有双层钼片。后屏设置在加热室本体的另一端，后屏朝向加热室本体的一侧设有双层钼片。本实用新型的用于真空烧结炉的加热室的前屏和后屏均设有两层钼片，提高了前后屏的保温效果，减少温度流失，并且减少前后屏的变形，从而延长了其使用寿命，提高所烧结产品的质量。
687
0
本实用新型涉及真空烧结炉，具体为一种连续式真空烧结炉。解决现有连续式真空烧结炉的烧结室各加热段之间没有隔断，而采用插板阀成本高操作复杂的问题。一种连续式真空烧结炉，包括真空过渡室、烧结室和冷却室，烧结室采用多段式加热结构，烧结室的每个加热段内有一个托盘，托盘上有料盒，托盘长度与加热段长度相同；托盘两端设有与托盘垂直的堵头，所述堵头为百叶窗结构，托盘的烧结室进料侧堵头的百叶窗叶片方向与烧结室出料侧堵头的百叶窗叶片方向相反，托盘两端的堵头的边缘与烧结室内壁密闭接触。本实用新型适用于钕铁硼、钐钴磁性材料的成型与烧结，也可用于陶瓷、粉末冶金等其他领域。
817
0

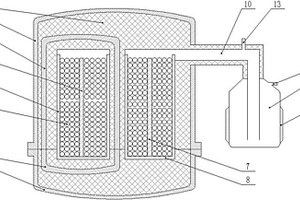

本实用新型涉及一种单螺旋内嵌激励式电磁感应内热镁真空还原炉，包括炉体，炉体内设有多个呈蜂房状布置的圆筒形料筐，筐体壁内埋有单激励线圈，激励线圈由筐体壁底部引入，螺旋上升，从顶部引出，多个料筐的激励线圈经过串联后，经炉体上的绝缘密封装置引出至炉外与电源装置相连，电能无接触地传递给料筐来加热反应炉料，发热体整体均匀发热，不会出现局部高温而损坏。主要解决了现有电加热内热式真空还原炉存在激励线圈损耗比较严重、漏电感大和所需无功补偿电容成本高的问题，本实用新型设计合理，可以调节还原炉温度场的分布，传热效率快；主要用于镁、锂、锶、钙等高蒸汽压金属热还原法生产。
1053
0
本发明涉及一种双螺旋内嵌激励式电磁感应内热镁真空还原炉，包括炉体，炉体内设有多个呈蜂房状布置的圆筒形料筐，筐体壁内埋有双激励线圈，激励线圈由筐体壁底部引入，螺旋上升，从顶部引出，多个料筐的激励线圈经过并联后，经炉体上的绝缘密封装置引出至炉外与电源装置相连，电能无接触地传递给料筐来加热反应炉料，发热体整体均匀发热，不会出现局部高温而损坏。主要解决了现有电加热内热式真空还原炉存在激励线圈损耗比较严重、漏电感大和所需无功补偿电容成本高的问题，本发明设计合理，可以调节还原炉温度场的分布，传热效率快；主要用于镁、锂、锶、钙等高蒸汽压金属热还原法生产。
1045
0
本实用新型涉及真空冶金设备技术领域，具体为一种置于水平放置镁真空还原罐内料舟，包括舟体、至少1个挡板和中心扁管，所述舟体的径向剖面关于中心轴线对称，从下到上依次为水平弧段、罐切弧段、竖直弧段和上壁弧段，在舟体的上壁设有进料口并贯穿舟体左右两端，且舟体两端封闭，至少1个挡板竖直的设在舟体的内腔中，中心扁管水平设在舟体的内腔中，并贯穿各挡板。本实用新型设计合理，传热效率高，在高温和真空条件下不变形，寿命长、成本低，为炼镁机械化装卸料、清渣等操作创造了条件。可用于镁、锂，锶、钙等高蒸汽压金属热还原法生产。
1056
0
本实用新型涉及真空冶金设备技术领域，具体为一种电磁感应内热式金属镁真空还原炉，包括炉体，所述炉体内设置有料筐（8），所述料筐（8）的中心部设有穿过料筐（8）底面的中心通道；所述料筐（8）内同心设置有一个或者多个发热筒（7）；所述料筐（8）和发热筒（7）装满炉料（9）；所述炉体内设置有矩形铁芯，所述矩形铁芯的一条长边穿过料筐（8）的中心通道，所述矩形铁芯的另一条长边绕有原边线圈（12）；所述原边线圈（12）的铜质绕组引出端经炉体上的绝缘密封装置引出至炉外与电源装置相连。本实用新型设计合理，可以调节还原炉温度场的分布，传热效率快；用于镁、锂，锶、钙等高蒸汽压金属热还原法生产。
中冶有色为您提供最新的山西有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年05月08日 ~ 10日
