河南有色金属理论与应用

锂离子电池固体电解质及其制备方法 1058

 0

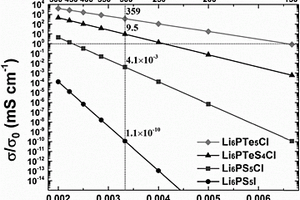

本发明涉及一种锂离子电池固体电解质及其制备方法，属于锂离子电池技术领域。本发明的锂离子电池固体电解质，化学组成为Li6+aPS5‑n+b‑kAnX1‑b，n为0～5，a为0～0.5，b为0～0.5，k为0～0.5；其中A为O、S、Se或Te元素中的至少一种，X为卤族元素的至少一种。本发明的锂离子电池固体电解质，具有优良的锂离子电导性和稳定的热力学性能。与Li10GeP2S12固体电解质相比，本发明的锂离子电池固体电解质具有三维等同的超快离子传输能力，扩散激活能更低，锂离子电导性能也更好。

匹配硅碳负极材料的锂离子电池电解液及其制备的电池 739

 0

本发明提供一种匹配硅碳负极材料的锂离子电池电解液，包括锂盐、溶剂和添加剂；其中，溶剂为环状碳酸酯或线性碳酸酯；锂盐为基于电解液总质量的12％的六氟磷酸锂；添加剂包括以下基于电解液总质量的组分：5‑10％的氟代碳酸乙烯酯、1‑3％的三甲基环三硼氧烷和0.05‑1％的N‑(三甲基硅基)咪唑。本发明还提供了用上述匹配硅碳负极材料的锂离子电池电解液所制备的锂离子电池，其正极活性物质为LiNi_0.8Co_0.1Mn_0.1O₂，负极活性物质为SiO_x与石墨复合而成的硅碳负极材料。本发明通过添加剂的联合使用产生协同效应，不仅可以锂离子电池在硅碳负极形成稳定致密的SEI膜，还能抑制HF在循环过程中对硅基质的腐蚀，从而改善硅碳负极的锂离子电池在高压下的循环性能。

锂离子电池碳负极材料的制备方法 833

 0

本发明公开锂离子电池技术领域的一种锂离子电池碳负极材料的制备方法，该锂离子电池碳负极材料的制备方法具体包括以下步骤：S1：原料添加；S2：进行冰水浴；S3：形成固体物；S4：对固体物进行热解；S5：冷却至室温；S6：加入去离子水；S7：加入双氧水；S8：对悬浮液离心处理；S9：利用洗涤液进行洗涤；S10：真空干燥得到碳负极材料，本发明采用石墨烯作为锂离子电池的负极材料，利用石墨烯的自身结构特性展现了良好的离子和电子导电能力，具有高储锂容量和高充放电速率的特点，有利于锂离子电池的嵌入和脱嵌，其循环稳定性高。

基于模型参数优化的卡尔曼滤波锂电池SOC估计方法 1171

 0

本发明公开了一种基于模型参数优化的卡尔曼滤波锂电池SOC估计方法，包括以下步骤：建立锂电池二阶RC等效电路模型；在获取OCV‑SOC关系曲线的基础上，对二阶RC等效电路模型参数进行辨识；对模型的精度进行验证；基于二阶RC等效电路模型建立卡尔曼滤波算法；对模型参数进行优化；基于优化后的二阶RC等效电路模型参数，利用卡尔曼滤波器估计锂电池的SOC值。本发明简单可靠，数据精准，估算误差比优化前显著降低，大大提高了SOC在线估计精度；能够准确的反应锂电池的剩余电量，对提高锂电池安全可靠性、提高锂电池能量利用率、延长锂电池寿命具有重要意义。

超细金刚石涂覆隔离膜及应用此隔离膜的锂离子电池 986

 0

本发明属于锂离子电池技术领域，涉及一种超细金刚石涂覆隔离膜及其制备方法和应用此隔离膜的锂离子电池。该超细金刚石涂覆隔离膜由浆液涂覆在基膜上烘干制成，其中浆液中包含以下固体组分，以质量百分比计：超细金刚石微粉与无机填充物65‑85％，填充剂10‑25％，胶3‑15％；超细金刚石微粉的质量为超细金刚石微粉与无机填充物总质量的0.5‑100％。本发明提供的隔离膜将微米级金刚石晶体颗粒均匀分散在基膜的表面，能够有效的强化隔膜微孔结构，提高耐热收缩性和穿刺强度。应用此隔离膜的锂离子电池，改善了锂离子在电解质中极片界面传递的状态，抑制锂电池多次循环后锂离子聚集形成锂单质晶枝，提高电池的安全性和循环性能。

电解铝废渣提锂方法 1073

 0

本发明公开了一种电解铝废渣提锂方法，包括下列步骤：将含锂电解铝废渣与浓硫酸在200～400℃条件下进行反应，得混合物A；将混合物A加水浸取后过滤得滤液A和滤渣A；将滤液A加入碳酸钠在20～40℃条件下进行碱解反应，后过滤得滤液B和滤渣B；将滤渣B加水制成料浆再加入石灰进行苛化反应，后过滤得滤液C和滤渣C；将步骤4)滤液C中通入CO2进行碳化反应，后过滤、洗涤、干燥，即得。所得电池级碳酸锂中杂质离子含量低，产品质量优，解决了目前矿石提锂制备电池级碳酸锂收率低、生产成本高、市场竞争力弱的问题；开辟了低品位锂资源生产高附加值、高品质锂产品的新工艺，流程简单，易于工业化操作，经济与社会效益显著。

应用离心萃取机提取锂同位素6Li的方法 711

 0

本发明公开了一种应用离心萃取机提取锂同位素6Li的方法，包括萃取段、碱洗段和反萃取段。本发明提供的锂同位素提取设备是一种新型高效的离心萃取设备，溶剂萃取法提取锂同位素的技术与本发明所述设备结合以后，极大地提高了级效率及分离效果，减少了萃取级数，增大了处理量，同时提高了萃取剂的回收率，解决了现有技术中存在的成本高、处理量小和分离困难的问题，具有很好的市场应用前景。

锂离子电池正极材料及其制作方法 810

 0

本发明公开一种锂离子电池正极材料及其制备方法，属于锂离子电池领域。本发明的一种锂离子电池正极材料，由通式Li[Ni_mCo_nM_x]O₂掺质量分数少于0.7％的B元素组成，其中M为金属元素Fe、Al、Mn中的一种，所述m，n和x符合以下规则：m＜0.1；当M为Fe时，m：n：x＝1：0.4：0.13；当M为Al时，m：n：x＝1：0.6：0.087；当M为Mn时，m：n：x＝1：0.6：0.058。本发明的一种锂离子电池正极材料具有在高充放电电压(2.2～4.6V)的条件下，电容量衰减速率小于现有锂离子电池，表现出较好的循环稳定性能，能够延长锂离子电池在高充放电电压情况使用寿命的特点。

锂离子电池的分容方法 969

 0

本发明涉及一种锂离子电池的分容方法，属于二次电池制造技术领域。本发明的锂离子电池的分容方法，包括以下步骤：将充满电的锂离子电池以0.3～1C的电流进行恒流放电至第一放电截止电压，放置；然后以0.05～0.2C的电流恒流放电至第二放电截止电压；所述第一放电截止电压为2.0～2.7V，所述第二放电截止电压和所述第一放电截止电压相同。本发明的分容方法可实现对锂离子电池的快速分容，分容效率高，环境控制能耗小的优点，并能够降低温度影响，使分容容量更准确，提高锂离子电池成组的一致性，是一种适用于批量生产锂离子电池的高效分容方法。

添加格氏试剂衍生物的锂硫电解液、其制备方法及应用 822

 0

本发明公开一种添加格氏试剂衍生物的锂硫电解液、其制备方法及应用，属于锂电池技术领域。电解液的获得过程如下：将格氏试剂衍生物加入锂硫电解液中；锂硫电解液为锂盐的有机溶剂且锂盐在有机溶剂中的浓度为0.5mol/L~2 mol/L，格氏试剂衍生物添加量为锂硫电解液体积的0.2%~0.3%；所述的锂盐为三氟甲磺酸锂、双三氟甲烷磺酰亚胺锂、三(三氟甲基磺酰)甲基锂、或双乙二酸硼酸锂等中的一种或几种。本发明通过在锂硫电解液中添加微量格氏试剂衍生物，进而促进中间产物多硫化物的转化和催化，减少中间产物的溶解；同时少量的格氏试剂衍生物能够对锂负极具有一定的保护作用，抑制穿梭效应，提高电池的容量和循环稳定性。

锂电池电解液的生产装置 968

 0

本实用新型公开了一种锂电池电解液的生产装置，两个滑块相对的一侧之间固定连接有液压杆，转动杆的表面且位于第一套筒的正下方滑动连接有第二套筒，第二套筒的两侧均固定连接有破碎板，本实用新型涉及电池材料生产技术领域。该锂电池电解液的生产装置生产箱的两侧均固定连接有连接板，连接板的顶部固定连接有风机，连接板的顶部固定连接有加热箱，能对锂电池电解液的配制过程中产生大量的气泡进行消除，同时锂电池电解液的生产装置在生产时能够对生产锂电池电解液的材料均匀的加热，由此锂电池电解液能够得到充分加热而不容易结块，使得生产出的产品质量和合格率提高，锂电池的性能更好，降低了生产成本，提高了装置的使用性。

用于游乐设备具有散热功能的锂电池放置箱 1076

 0

本实用新型公开了一种用于游乐设备具有散热功能的锂电池放置箱，包括底座，底座的顶端焊接有防水箱体，防水箱体的顶端设置有防水箱盖，防水箱盖的四周均设置有卡扣，防水箱体的正面设置有连接面板，连接面板上设置有连接端口，且连接端口设置有八组以上，连接面板的上方和下方均开设有散热窗，防水箱体的内部设置有锂电池放置腔，锂电池放置腔的内部底端安装有支撑板，锂电池放置腔的四周均安装有金属散热板。本实用新型解决了现有的锂电池放置箱散热效率低下导致锂电池的使用寿命降低、对锂电池的固定效果不理想、防水性较差和安装操作不便等问题。

锂电池的组装固定结构 720

 0

本实用新型公开了一种锂电池的组装固定结构，涉及锂电池组装技术领域，其包括U型板，所述U型板的顶部卡接有轴承一，且轴承一内套接有转轴，所述转轴的顶端和底端分别与旋转板和齿轮固定连接，所述齿轮的后侧啮合有齿条，所述齿条的后侧固定连接有两个螺母。该锂电池的组装固定结构，通过使两个T型板相互靠近，继而在两个T型板相互靠近过程中对锂电池绝缘板进行夹持固定，操作简单，使用方便，并且该固定结构通过控制旋转板的旋转角度，可以对不同规格的锂电池绝缘板进行夹持固定，进而提高该固定结构的适用性，满足使用者的使用需求，以便于对锂电池进行组装，从而给工人的工作带来方便，提高锂电池的加工效率。

高浸润性锂离子电池隔膜的制备方法 684

 0

本发明公开了一种高浸润性锂离子电池隔膜的制备方法，属于锂离子电池隔膜的改性技术领域。本发明的技术方案要点为：一种高浸润性锂离子电池隔膜的制备方法，具体步骤为：将锂离子电池隔膜浸泡于硝酸与过氧化氢、过硫酸钾或高锰酸钾形成的混合溶液中，密封后置于25-60℃的恒温水浴中反应24-72h，然后用清洗剂清洗干净后自然晾干，切边后于30-60℃真空干燥12-72h得到高浸润性锂离子电池隔膜。本发明制得的高浸润性锂离子电池隔膜孔径均匀、浸润性好且离子导电率高，提高了锂离子电池隔膜的亲水性和亲电解液性，制得的高浸润性锂离子电池隔膜耐电解液腐蚀，工艺简单，稳定性强且易于产业化运用。

大功率动力型锂离子电池制造工艺 1169

 0

本发明公开了一种大功率动力型锂离子电池制造工艺,正极材料是用球形锰酸锂,其特征在于:容量在于3Ah-200Ah动力型锂离子电池的正极材料用球形锰酸锂,添稀土氧化物1%-1.5%均匀合浆后,连续涂在金属网上,在充电过程中释放电子,锂离子脱出,迁移并嵌入负电极,放电得到电子,负极材料用包覆碳,添加有机酸0.01%-0.5%,粘合剂为0.5%-10%均匀合浆后,连续涂在金属网上制造而成,在充电时得到电子,使锂离子嵌入到负极,在放电过程释放电子,使锂离子脱出迁移并嵌进正极中,利用集流体自身集流,制成正、负极板,正、负电极极耳是正、负集流体未涂的活性物质部分构成,用层叠方法按负极、隔膜、正极、隔膜的顺序组合电池,形成电极层叠体,电池正负极间用隔膜隔开。本发明具有轻型化、高能量、工作电压高、安全性能好等优点。

锂离子电池容量分选器 978

 0

本发明有关于一种锂离子电池容量分选器，包括至少一个锂离子电池容量分选单元；该锂离子电池容量分选单元包括锂离子电池B、发热电阻丝Rt、限流电阻R、采集电阻Rf与Rad、电流互感器T；其中，上述的锂离子电池B、发热电阻丝Rt、限流电阻R及电流互感器T串接在一起组成回路，该采集电阻Rad与该电流互感器T并联在一起，同时该采集电阻Rf与锂离子电池B并联在一起。借由本发明，能够筛选出容量接近的多个锂离子电池，而将该容量接近的锂离子电池进行串联和/或并联使用，可以保证锂离子电池组的单个锂离子电池的容量一致性更好，从而提高锂离子电池组的使用效率，延长使用寿命。

极压复合锂基润滑脂添加剂及其制备方法 763

 0

本发明公开了一种极压复合锂基润滑脂添加剂及其制备方法。本发明的技术方案要点为：一种极压复合锂基润滑脂添加剂，是由以下重量份的原料制备而成的：BS油或高粘度合成油100-120份、氟橡胶10-15份、司本803-5份、噻二唑衍生物5-8份和氯溴代烷基磷酸酯阻燃剂1-3份。本发明还公开了该极压复合锂基润滑脂添加剂的制备方法。本发明的原料配方合理，工艺先进，能够降低生产成本，避免了在生产极压复合锂基润滑脂的过程中分步加入多种添加剂，生产的极压复合锂基润滑脂的耐高温、耐水淋、抗粘附性、抗极压抗磨性和抗氧化性等性能较为优异，从而使生产的极压复合锂基润滑脂产品更具市场竞争力。

双复合锂基润滑脂及其制备方法 964

 0

本发明公开了一种双复合锂基润滑脂及其制备方法。本发明的技术方案要点为：一种双复合锂基润滑脂，是由以下重量份的原料制备而成的：基础油24-36份、十二羟基硬脂酸5-7份、硬脂酸3-5份、氢氧化锂2-3份、氢氧化钙0.2-0.4份、硼酸0.4-0.6份、壬二酸0.5-1.5份、磷酸二酯0.5-1.5份、聚对苯二甲酸丁二酯1-1.4份和添加剂1.9-2份。本发明充分利用了锂基润滑脂分子中的官能团，在保存一个复合结构的同时又在分子中增加了一个复合结构，提高了复合锂基润滑脂的质量性能，同时降低了锂基润滑脂的皂份，降低了生产成本。

锂离子动力电池用负极材料及其制备方法 1042

 0

本发明涉及一种锂离子动力电池用负极材料及其制备方法，属于锂离子电池技术领域。该锂离子动力电池用负极材料具有核壳结构，所述核壳结构的壳为碳包覆层，所述核壳结构的核为碳核材料，所述碳核材料中含有锂元素或者锂元素和过渡金属元素；当碳核材料中含锂元素时，锂元素与碳核材料中碳的摩尔比为0.004-0.15：8.3；当碳核材料中含锂元素和过渡金属元素时，锂元素、过渡金属元素及碳核材料中碳元素的摩尔比为0.004-0.15：0.001-0.04：8.3。本发明通过在碳核材料中加入锂元素或锂元素和过渡金属元素，提高了负极材料的导电性，并减少了不可逆锂损失，提高了负极材料的比容量和循环性能。

光催化铁酸锂-氧化钛复合块体的制备方法及复合块体 1084

 0

本发明公开了一种光催化铁酸锂‑氧化钛复合块体的制备方法，由铁酸锂电池废料制备，包括：步骤一：将铁酸锂电池废料的正极极片粉碎、过筛，使粒径不大于70目，于400‑600℃焙烧不少于1小时得铁酸锂正极粉体；步骤二：铁酸锂正极粉体造粒、压成块体、900‑1200℃烧结4‑6h得铁酸锂块体；步骤三：铁酸锂块体化学气相沉积氧化钛涂层。步骤四：空气气氛下350～400℃保温2～3h，得光催化铁酸锂‑氧化钛复合块体。本发明还公开了上述方法制备的光催化铁酸锂‑氧化钛复合块体。本发明以铁酸锂电池废料为原料制备光催化铁酸锂‑氧化钛复合块体，以铝基体为烧结剂，反应更彻底、更节能。本发明制备的光催化铁酸锂‑氧化钛复合块体内部微观结构疏松多孔，光催化活性高。

软包锂离子电池模组 1027

 0

本实用新型公开了一种软包锂离子电池模组，包括成列的多个软包锂离子电池、极耳压接螺钉、极耳汇流排、绝缘上盖和加热片，电池极耳上设置有极耳通孔；极耳汇流排上设置有成列的螺纹孔，相邻螺纹孔中心距为两个软包锂离子电池与加热片厚度和；极耳压接螺钉依次穿过两个对齐的极耳通孔和螺纹孔后压接固定；加热片高度不大于软包锂离子电池高度，且以每次间隔两个软包锂离子电池的方式往复直角弯折夹装在成列的软包锂离子电池之间，加热均匀。本实用新型软包锂离子电池模组，将软包锂离子电池与汇流排压接固定，这比焊接固定更加牢固，避免了在受到振动时的极耳与汇流排之间的焊接松动或是脱落，且维修方便。

电池级氟化锂的生产方法 1074

 0

本发明公开了一种电池级氟化锂的生产方法,具体步骤为:(1)将工业级碳酸锂溶于水,配制成含碳酸锂重量百分比浓度为10%～30%的碳酸锂料浆,向料浆中通入CO2气体,控制温度为30℃～40℃,碳化反应4～5小时,之后过滤,滤饼为未碳化完全的碳酸锂及微量杂质,用于生产工业级氟化锂,滤液备用;(2)步骤(1)所得滤液与氢氟酸按体积比为10～35∶1混合,反应3～4小时,控制温度为70℃～80℃,生成氟化锂料浆,过滤,滤液返回步骤(1),用于配制碳酸锂料浆,滤饼为氟化锂软膏,干燥,即得产品氟化锂。本发明原料易得,生产工艺流程短,设备简单,易于操作;整个工艺过程为循环体系,原料利用率高,对环境污染小。

锂电池自放电率评价方法、装置和计算机设备 797

 0

本发明提供一种锂电池自放电率评价方法、装置和计算机设备，该锂电池自放电率评价方法包括：对锂电池进行第一预设规则的混合脉冲充放电处理，直至锂电池的电压到达预设放电截止电压；按照预设充电电流对锂电池进行恒流充电处理，直至锂电池的电压到达预设老化电压；对锂电池进行第二预设规则的温度循环以及振动步进综合应力处理，并利用预设自放电率算法计算每次温度循环结束时锂电池的自放电率；根据预设截止算法确定自放电率稳定后，停止温度循环以及振动步进处理，并获取稳定后的自放电率为锂电池的标准自放电率。本发明可提高锂电池自放电率评价的效率，并消除锂电池在使用、储存及运输过程中温度场景及振动场景对自放电率稳定性的影响。

富含缺电子结构的秋兰姆基锂电正极材料及其制备方法 924

 0

本发明公开了一种富含缺电子结构的秋兰姆基锂电正极材料及其制备方法。该锂电正极材料包括正极活性材料秋兰姆重组物；其中秋兰姆重组物中含有S‑S键并富含缺电子结构。其制备为：1)以TMTM为起始物，将其溶解于电解液中，之后滴加到碳纸上作为正极，负极为锂金属，得到锂‑秋兰姆电池；2)将锂‑秋兰姆电池，通过高压电化学氧化TMTM，原位得到富含缺电子结构的秋兰姆基锂电正极材料。本发明所得锂电正极材料在锂电池中表现出超长的循环性能，良好的倍率性及低温特性；制备方法简单，反应可控，有利于工业化生产。

锂离子电池正极材料及其制备工艺 951

 0

本发明公开了一种锂离子电池正极材料及其制 备工艺，属于一种电池。本发明解决的技术问题是设计一种锂 离子电池正极材料及其制备工艺，用这种正极材料制成的锂离 子电池的性能好、循环容量大、成本低。本发明的技术方案是， 一种锂离子电池正极材料，含有锂、铁和磷，铁为参杂亚铁， 该正极材料的分子式为：LiFe1－ xMxPO4，式中0＜x≤0.2，M为Cr。一种锂离 子电池正极材料的制备工艺，将锂、铁、铬和磷源按 Li/(Fe0.9Cr0.1)/P＝1.0－1.1/1/1的原子比混匀球磨，在上述球磨 的混料中加入导电剂球磨；在上述物料中加入高分子网络剂搅 匀后烘干；将烘干后的物料预热处理；对预热处理的物料进行 灼烧处理，制成本发明的正极材料。本发明主要用于制作锂离 子电池。

具有高浸润性网格状锂离子电池隔膜的改性方法 975

 0

本发明公开了一种具有高浸润性网格状锂离子电池隔膜的改性方法，属于锂离子电池隔膜的改性技术领域。本发明的技术方案要点为：将锂离子电池隔膜浸泡于硝酸与高锰酸钾形成的混合溶液中，密封后置于20‑60℃的恒温水浴中反应6‑72h，然后用双氧水或盐酸溶液清洗干净减压抽滤后自然晾干，切边后于30‑60℃真空干燥12‑72h得到厚度为25‑32μm、孔隙率为40%‑70%的高浸润性网格状锂离子电池隔膜。本发明制得的高浸润性锂离子电池隔膜孔径均匀、浸润性好且离子导电率高，提高了锂离子电池隔膜的亲水性和亲电解液性，同时也提高了锂离子电池的充放电容量，制得的高浸润性锂离子电池隔膜耐电解液腐蚀，工艺简单，稳定性强且易于产业化运用。

锂锰氧化物基正极活性材料及其制备方法 986

 0

本发明涉及一种锂锰氧化物基正极活性材料及其制备方法。锂锰氧化物基正极活性材料在尖晶石锂锰氧化物颗粒表面包覆有磷酸盐，材料中化学元素摩尔比为0＜P/Mn＜0.03。其制备方法为先将原料磷酸盐溶于纯水中形成溶液，再加入尖晶石锂锰氧化物搅拌形成悬浊液，然后喷雾干燥，将喷雾干燥得到的干粉热处理，冷却，粉碎，过筛，得到包覆有磷酸盐的尖晶石锂锰氧化物。本发明中在锂锰氧化物颗粒上包覆的磷酸盐具有很好的化学稳定性，不容易被破坏，且包覆层更加均匀和完整，使得锂锰氧化物基正极活性材料在锂离子电池中具有更好的循环性能，本发明所提供的制备方法不仅效果好，而且实施起来方便，生产过程环保。

对锂电池隔膜处理并同时测定所含金属元素的方法 987

 0

用微波消解仪对锂离子电池隔膜进行处理，再采用电感耦合等离子体原子发射光谱法(ICP-AES)同时测定锂电池隔膜中Zn、Pb、Cd、Mn、Fe、Mg、Ca、Cu、Na9种金属元素。结果显示：不同锂电池隔膜中各金属元素含量存在差异。Ca和Na在两种锂电池隔膜中含量最高，Mg和Fe含量次之，Cu和Zn含量最少，Mn、Cd、和Pb未被检出。在最佳的仪器工作条件下，各待测元素的相关系数为0.999965-0.999998，相对标准偏差(RSD)为0.25％-1.56％。对样品进行加标回收试验，回收率在94.3％-108.3％之间。采用微波消解技术和ICP-AES技术相结合的方法检测待测样品中金属元素具有简单、快捷、环境污染小，测定结果精密度和准确度高等优点。

散热效果好的锂离子电池壳 752

 0

本发明公开了一种散热效果好的锂离子电池壳，包括外壳，所述外壳顶部的两侧均开设有预留孔，所述外壳的内腔设置有锂离子电池，所述外壳内腔顶部且位于锂离子电池的两侧均固定连接有柔性导热垫，所述柔性导热垫远离锂离子电池的一侧固定连接有导热绝缘橡胶，所述导热绝缘橡胶远离柔性导热垫的一端贯穿外壳并延伸至外壳的外部。本发明通过外壳、预留孔、锂离子电池、柔性导热垫、导热绝缘橡胶、导热衬垫、凹槽、活动盖、安装板、安装孔、安装槽、螺栓、第一通口和风扇的设置，不仅可以对锂离子电池进行固定，同时还解决了传统锂离子电池壳散热效果不佳的问题，该散热效果好的锂离子电池壳，具备散热效果好的优点。

四氟硼酸锂的制备方法 1156

 0

本发明公开了一种四氟硼酸锂的制备方法，包括下列步骤：1）常温常压下，将氟化锂溶解在无水氟化氢中，得氟化锂溶液；2）将三氟化硼气体通入步骤1）所得氟化锂溶液中，反应30～60min，得混合液；3）将步骤2）所得混合液降温结晶，过滤并烘干，即得四氟硼酸锂。本发明的四氟硼酸锂的制备方法，所用三氟化硼为工业级原料，价廉且易得；反应条件温和，反应时间短，能耗低，降低了生产成本；所得四氟硼酸锂产品的质量好，纯度达到99.5%以上，水分控制在100ppm以下，完全满足锂离子电池生产的需要，具有良好的经济价值及社会价值；合成工艺简单，易于操作和控制，适合大规模工业化生产。
